플래시 전원 모듈 케이블 배선
이 섹션의 지침에 따라 플래시 전원 모듈의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
서버 모델에 따라 배선 계획을 선택하십시오.
플래시 전원 모듈 케이블 배선(라이저 3개)

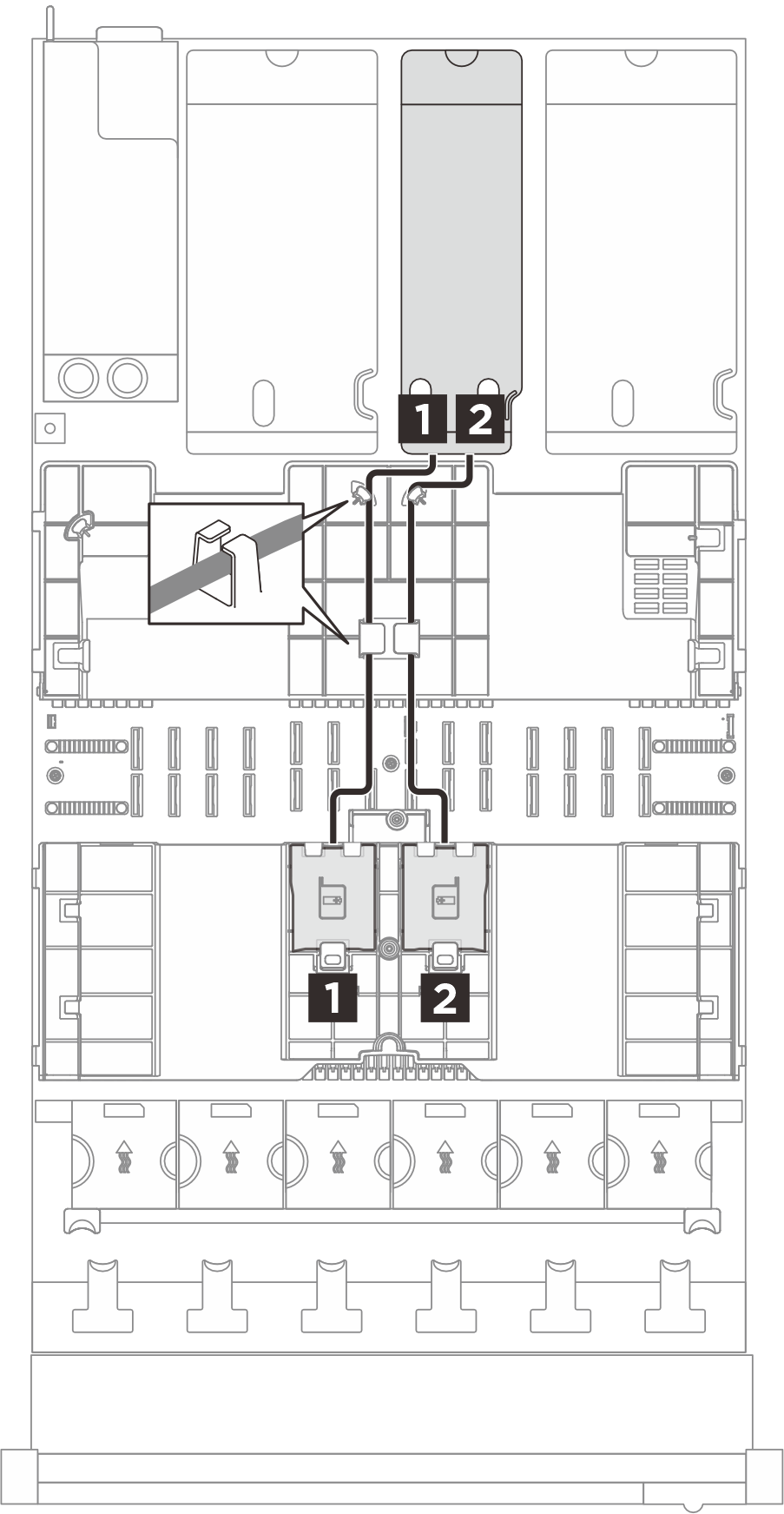

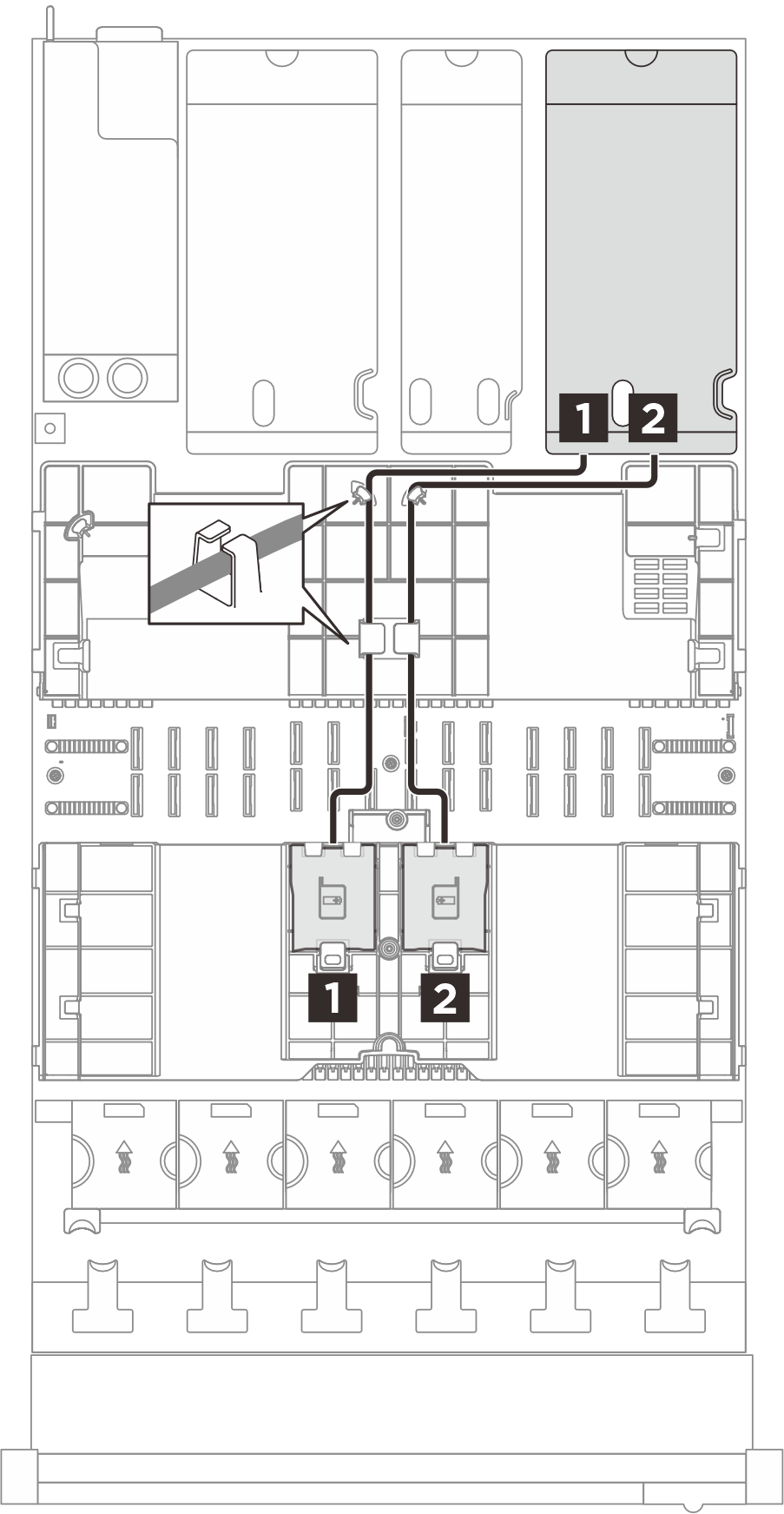

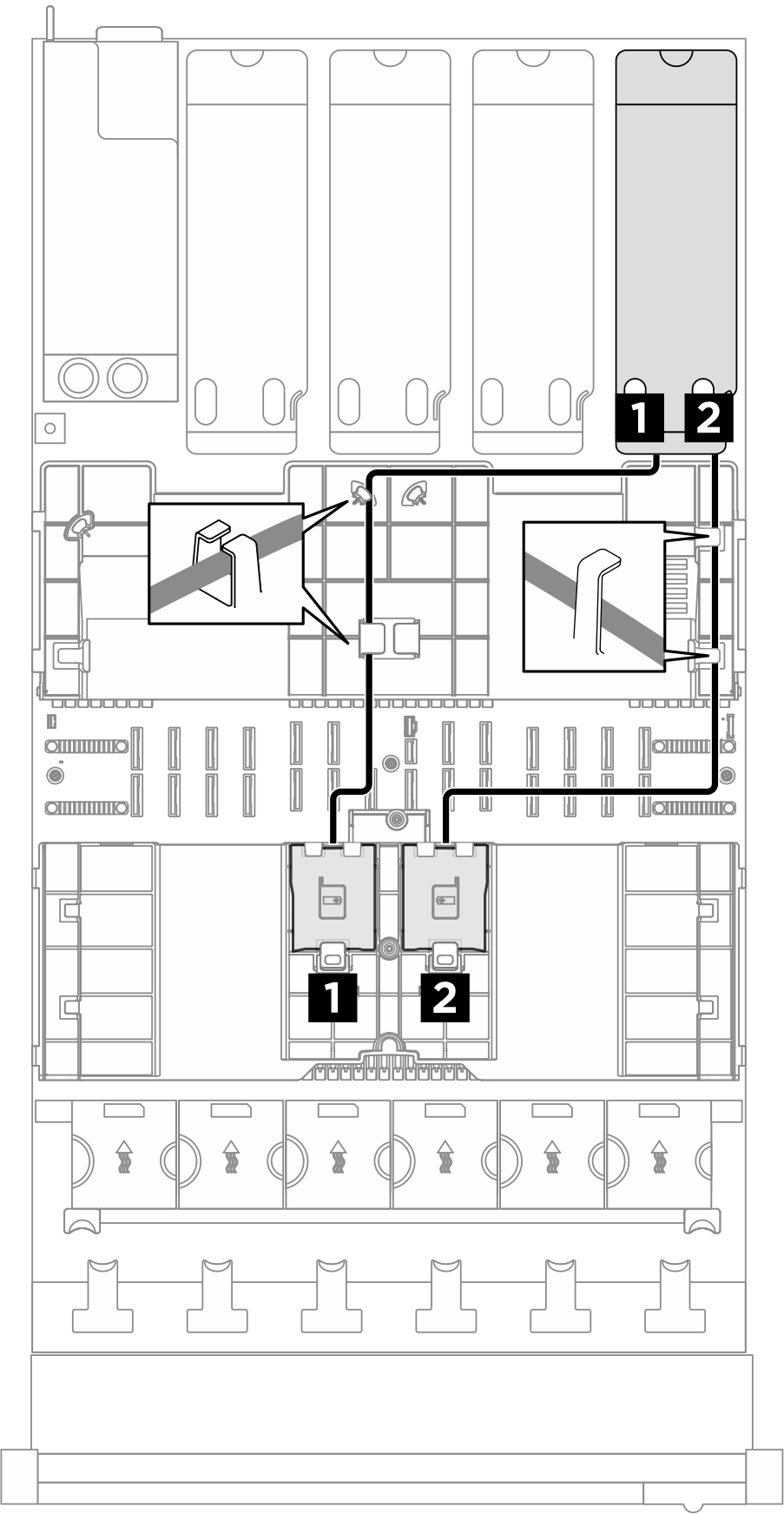

| 라이저 3으로 플래시 전원 모듈 케이블 배선 | 라이저 2로 플래시 전원 모듈 케이블 배선 | 라이저 1로 플래시 전원 모듈 케이블 배선 |
|---|---|---|
 |  |  |
| 에서 | 끝 | 케이블 |
|---|---|---|
| 1 플래시 전원 모듈 | 1 PCIe 라이저에 설치된 RAID 어댑터 |
|
| 2 플래시 전원 모듈 | 2 PCIe 라이저에 설치된 RAID 어댑터 |
|
플래시 전원 모듈 케이블 배선(라이저 4개)

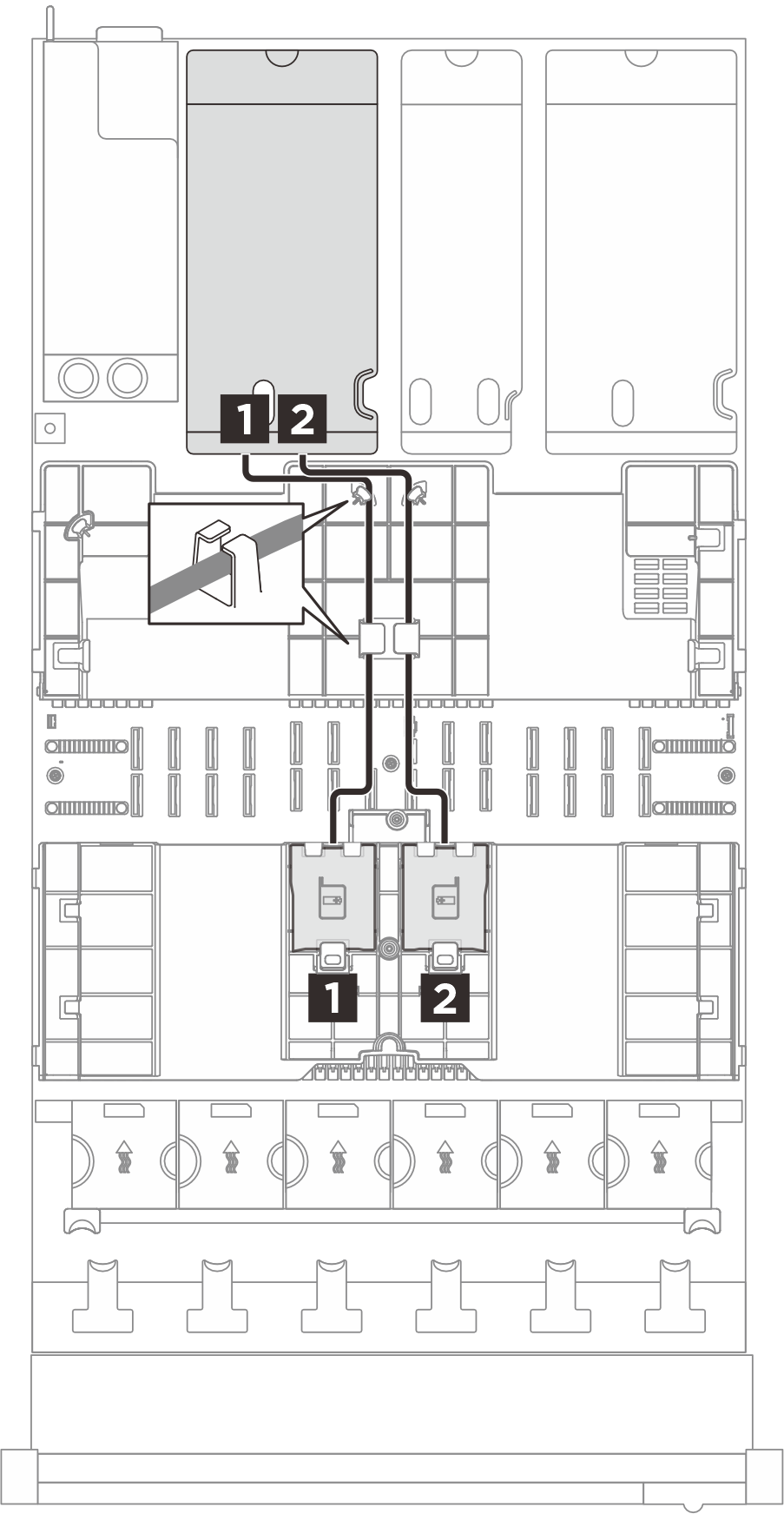

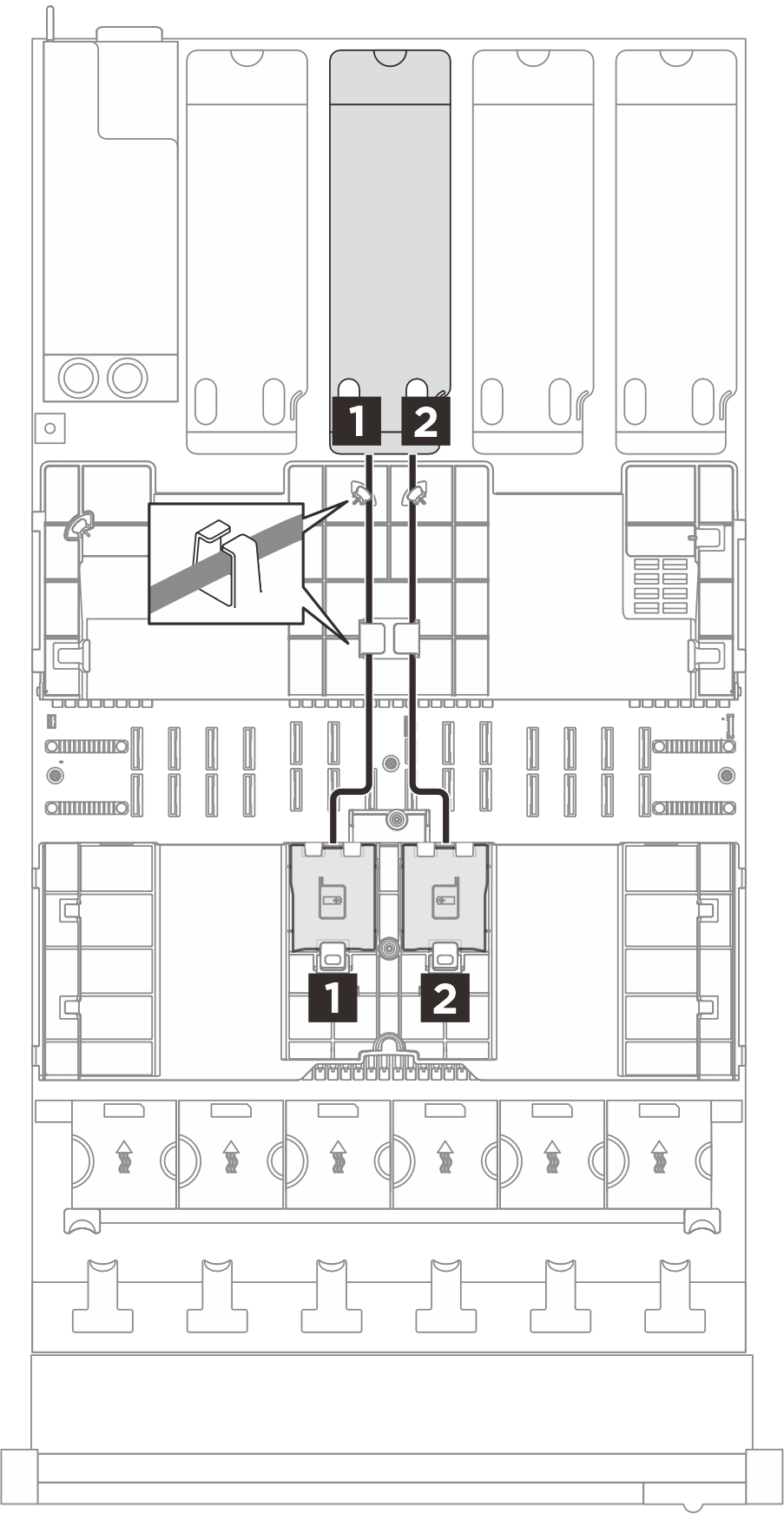

| 라이저 A로 플래시 전원 모듈 케이블 배선 | 라이저 B로 플래시 전원 모듈 케이블 배선 |
|---|---|
 |  |

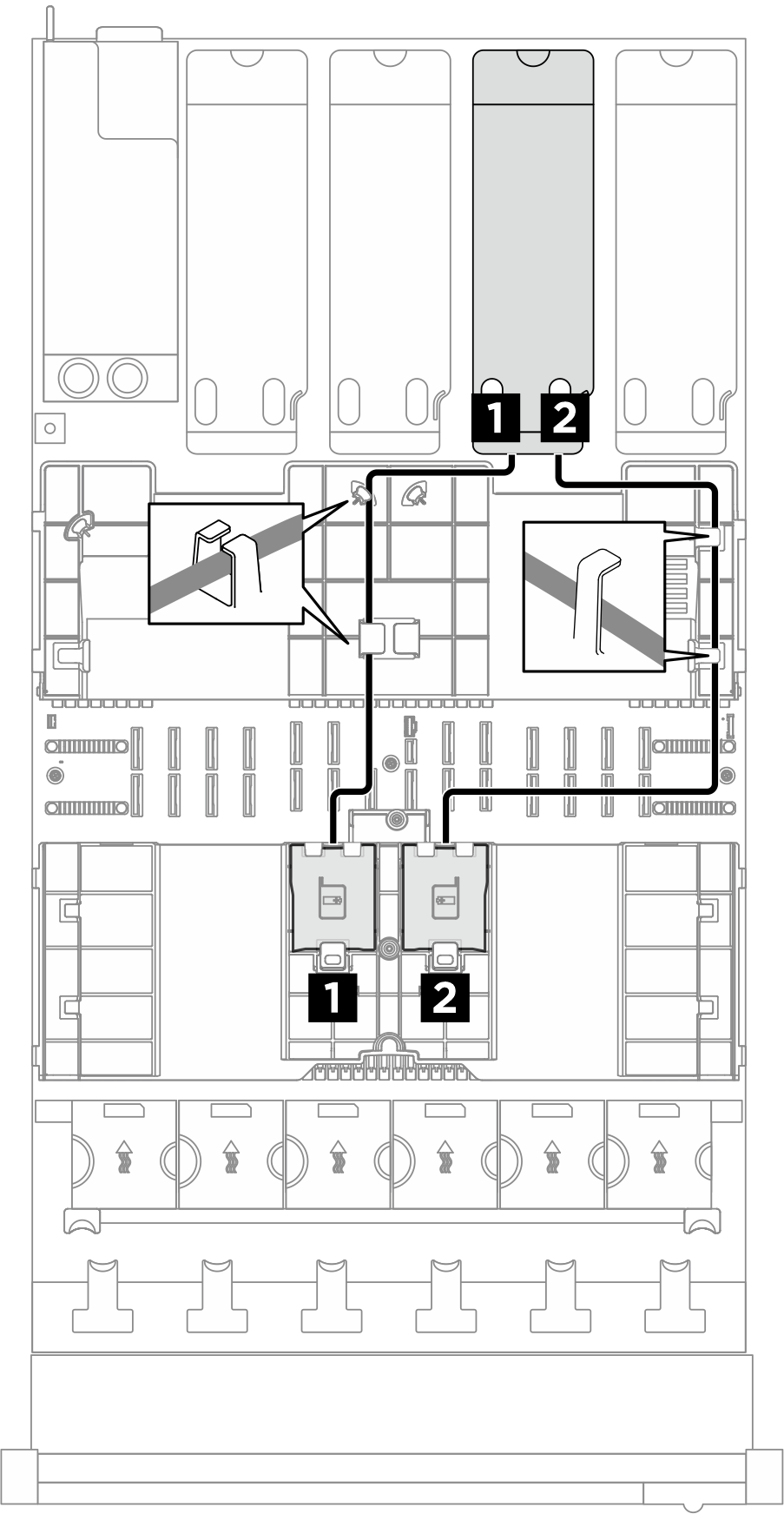

| 라이저 C로 플래시 전원 모듈 케이블 배선 | 라이저 D로 플래시 전원 모듈 케이블 배선 |
 |  |
| 에서 | 끝 | 케이블 |
|---|---|---|
| 1 플래시 전원 모듈 | 1 PCIe 라이저에 설치된 RAID 어댑터 |
|
| 2 플래시 전원 모듈 | 2 PCIe 라이저에 설치된 RAID 어댑터 |
|
