Kabelführung für Flash-Stromversorgungsmodul

In diesem Abschnitt erfahren Sie, wie die Kabelführung für die Flash-Stromversorgungsmodule funktioniert.

Anmerkung
  • Verbindungen zwischen Anschlüssen: 11, 22, 33, … nn

  • Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.

  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

Kabelführung für Flash-Stromversorgungsmodul (drei Adapterkarten)

Kabelführung für Flash-Stromversorgungsmodul zu Adapterkarte 3Kabelführung für Flash-Stromversorgungsmodul zu Adapterkarte 2Kabelführung für Flash-Stromversorgungsmodul zu Adapterkarte 1

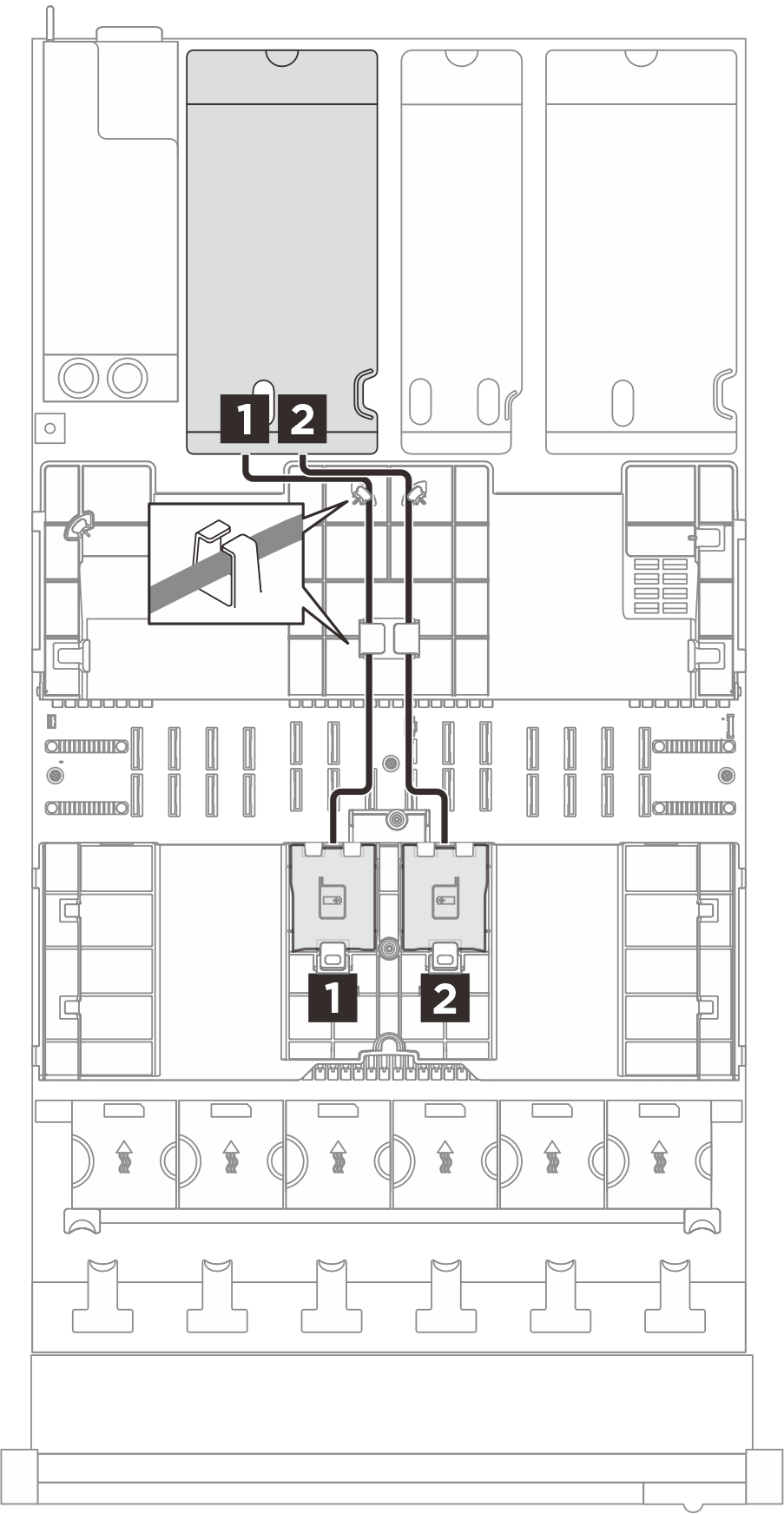

Flash power module cable routing to riser 3

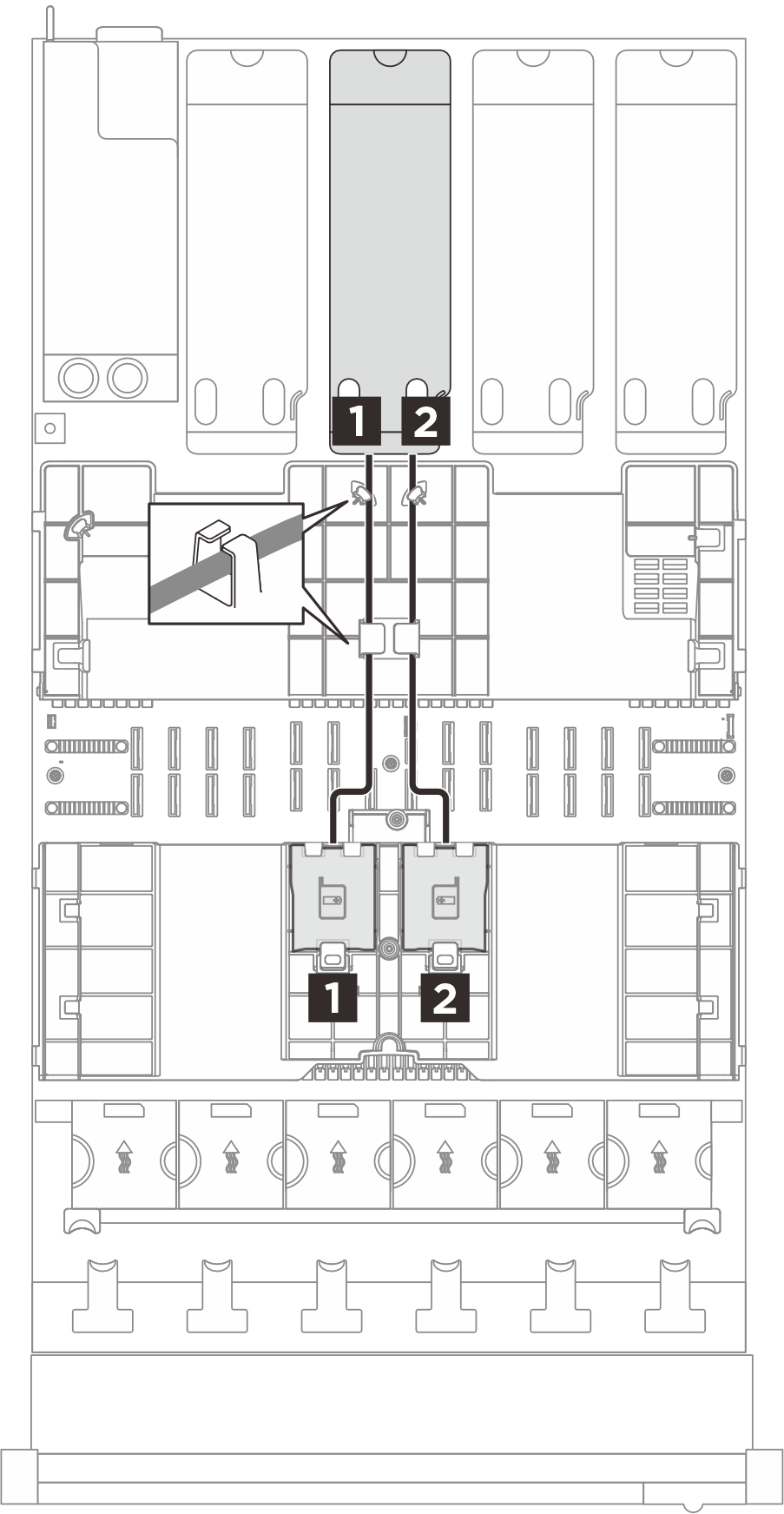

Flash power module cable routing to riser 2

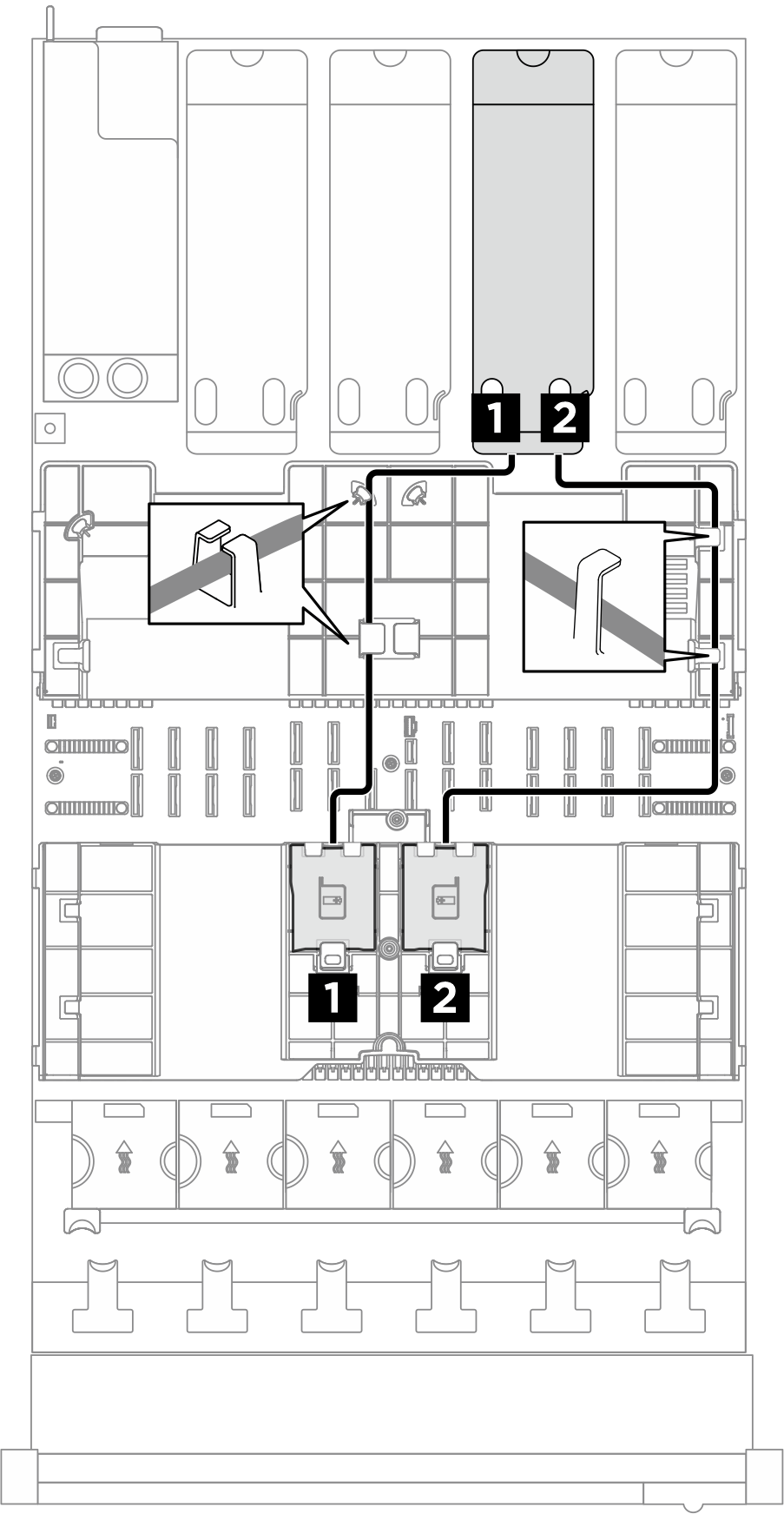

Flash power module cable routing to riser 1
VomZuKabel
1 Flash-Stromversorgungsmodul1 RAID-Adapter installiert auf PCIe-Adapterkarte
  • Gen 4: 2x4P auf 1x9P (680 mm)
  • Gen 3: 1x8P auf 1x8P (680 mm)
2 Flash-Stromversorgungsmodul2 RAID-Adapter installiert auf PCIe-Adapterkarte
  • Gen 4: 2x4P auf 1x9P (680 mm)
  • Gen 3: 1x8P auf 1x8P (680 mm)

Kabelführung für Flash-Stromversorgungsmodul (vier Adapterkarten)

Kabelführung für Flash-Stromversorgungsmodul zu Adapterkarte AKabelführung für Flash-Stromversorgungsmodul zu Adapterkarte B

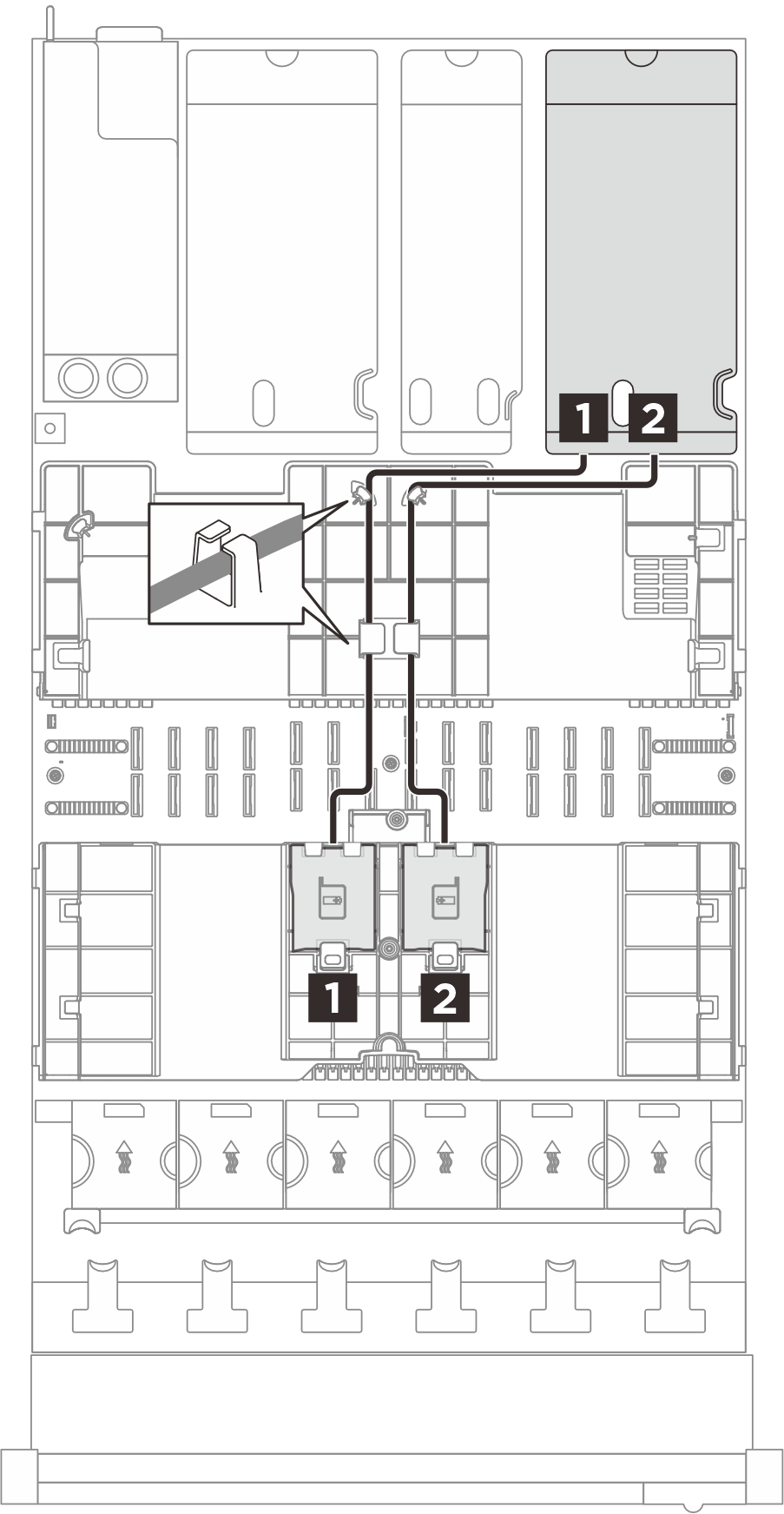

Flash power module cable routing to riser A

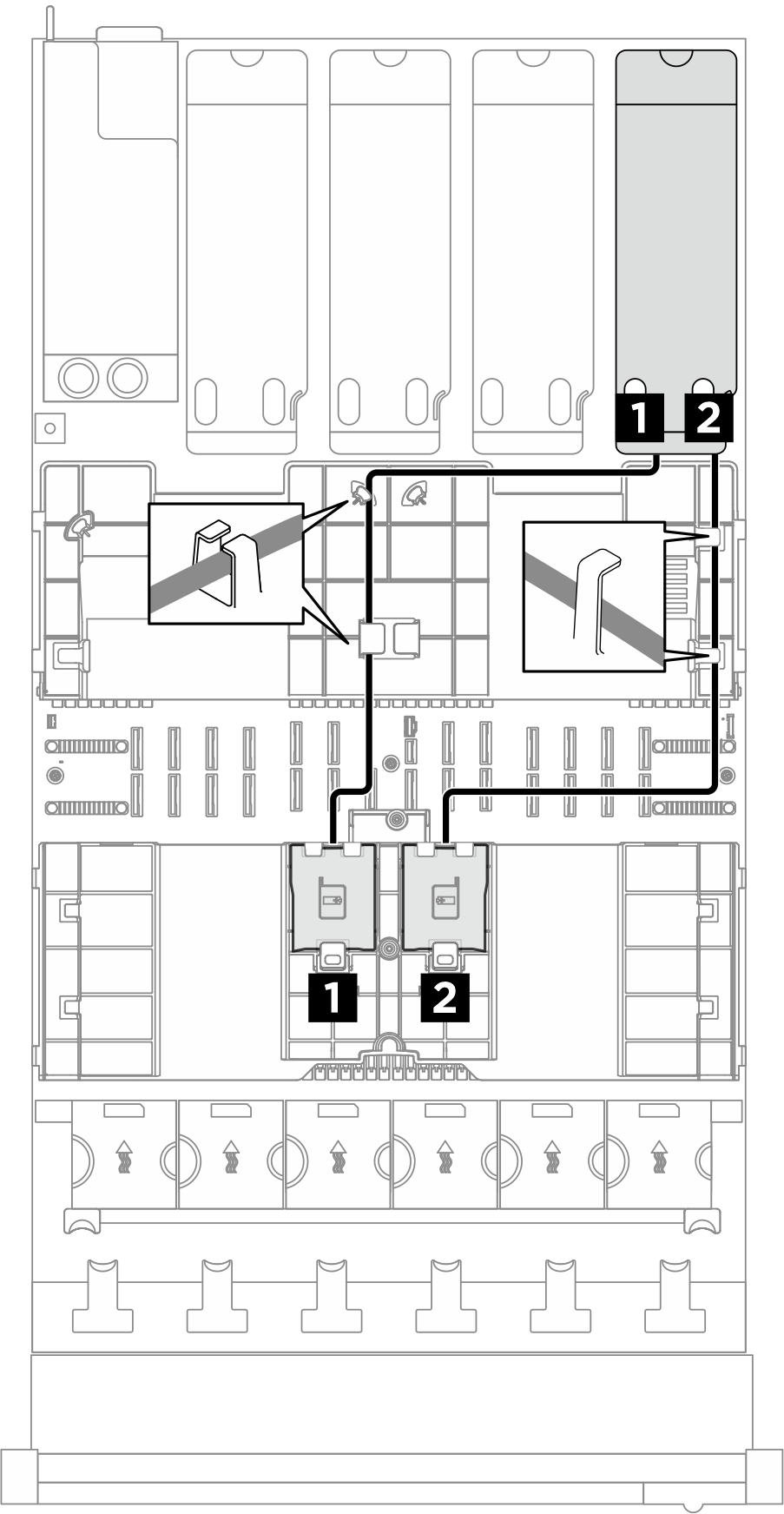

Flash power module cable routing to riser B
Kabelführung für Flash-Stromversorgungsmodul zu Adapterkarte CKabelführung für Flash-Stromversorgungsmodul zu Adapterkarte D

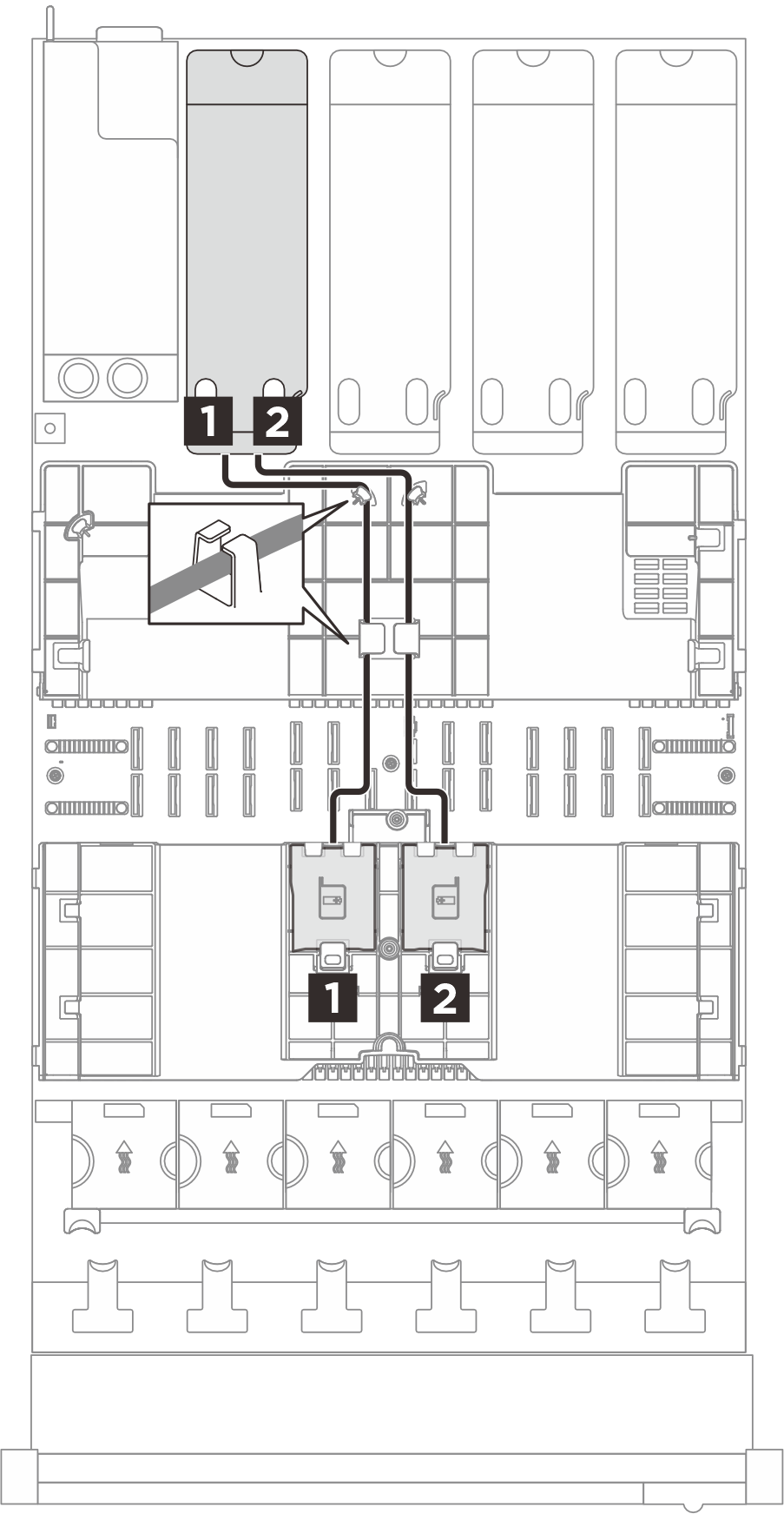

Flash power module cable routing to riser C

Flash power module cable routing to riser D
VomZuKabel
1 Flash-Stromversorgungsmodul1 RAID-Adapter installiert auf PCIe-Adapterkarte
  • Gen 4: 2x4P auf 1x9P (680 mm)
  • Gen 3: 1x8P auf 1x8P (680 mm)
2 Flash-Stromversorgungsmodul2 RAID-Adapter installiert auf PCIe-Adapterkarte
  • Gen 4: 2x4P auf 1x9P (680 mm)
  • Gen 3: 1x8P auf 1x8P (680 mm)
