Kabelführung für den internen M.2-Bootadapter
In diesem Abschnitt erfahren Sie, wie die Kabelführung für den internen M.2-Bootadapter funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

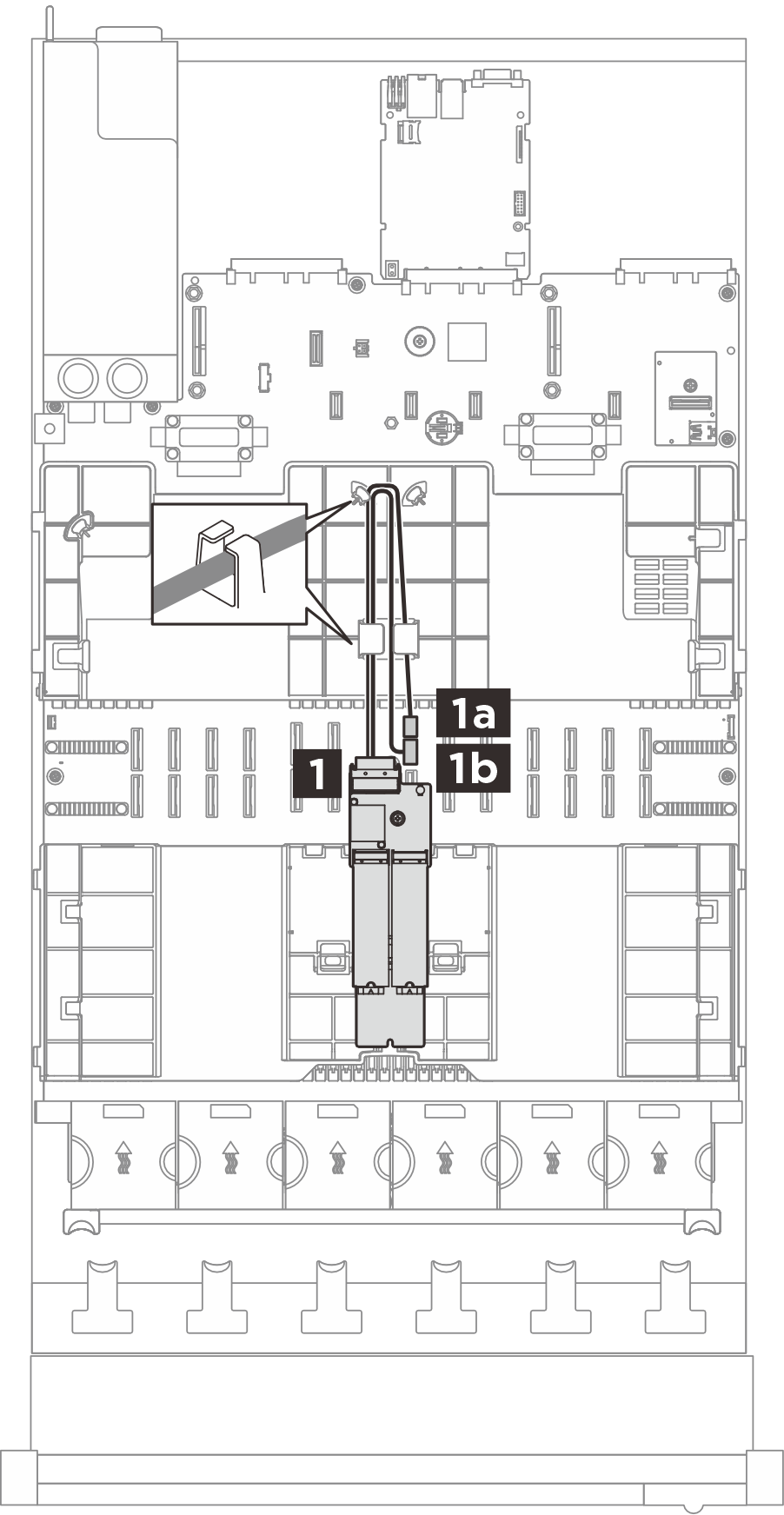

Abbildung 1. Kabelführung für den internen M.2-Bootadapter
| Von (M.2-Bootadapter) | Zu (Systemplatinenbaugruppe) | Kabel |
|---|---|---|
1 M.2-Netz- und Signalkabel | 1a M.2-Netzkabel | MCIO x4+2x10p auf ULP 82p (300/300 mm) |
1b M.2-Signalkabel |
