Kabelführung für Rack-Verriegelung
In diesem Abschnitt erfahren Sie, wie die Kabelführung für Rack-Verriegelungen funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

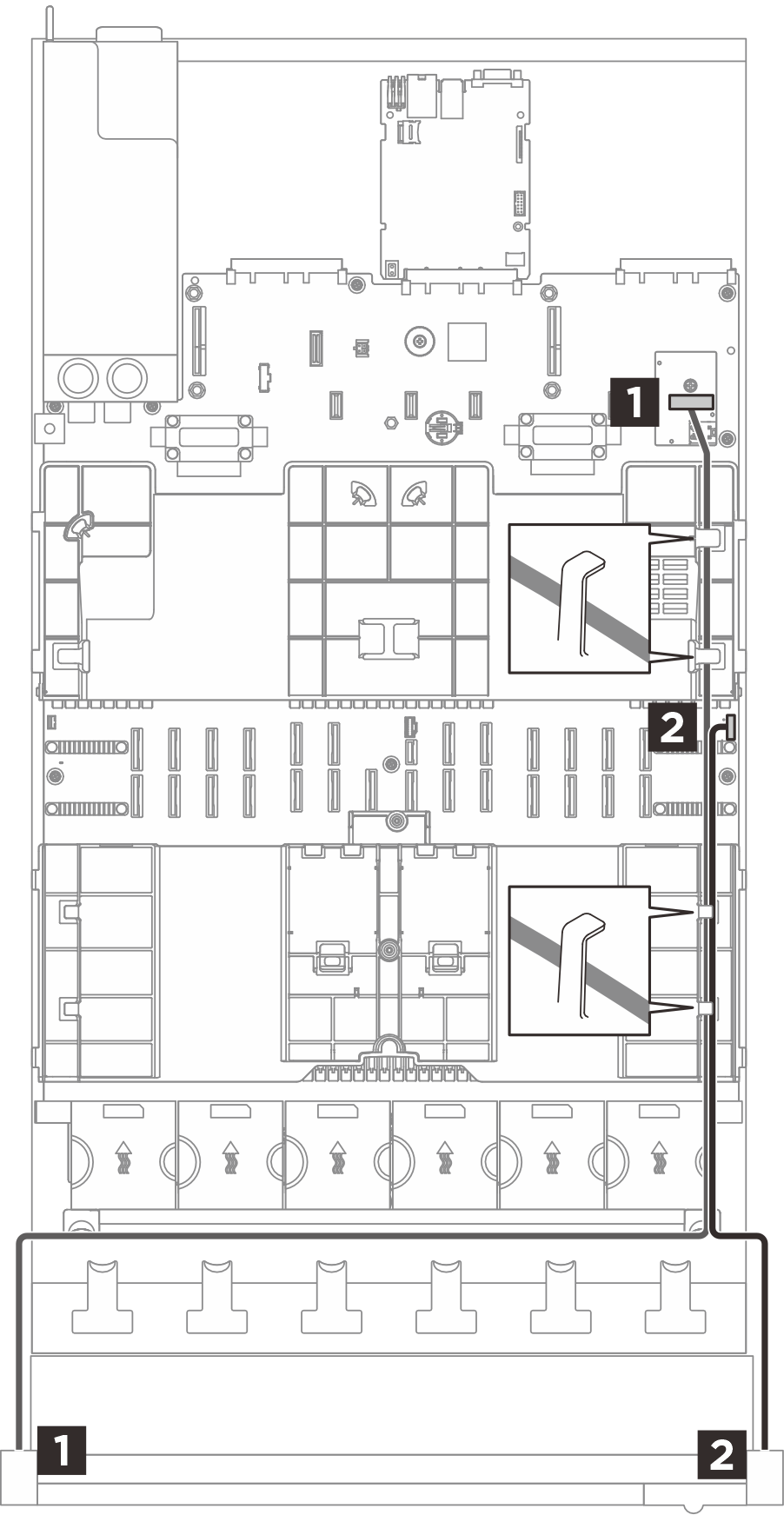

Abbildung 1. Kabelführung für Rack-Verriegelungen
| Von (Systemplatinenbaugruppe) | Zu | Kabel |
|---|---|---|
1 USB-E/A-Platine | 1 Rack-Verriegelung links | MCIO x8 auf USB 2x/Mini HD (1.200 mm) |
2 FIO | 2 Rack-Verriegelung rechts | 1x9 auf PCBA (550 mm) |
