Kabelführung für Stromversorgungsplatine
In diesem Abschnitt erfahren Sie, wie die Kabelführung für die Stromversorgungsplatine funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

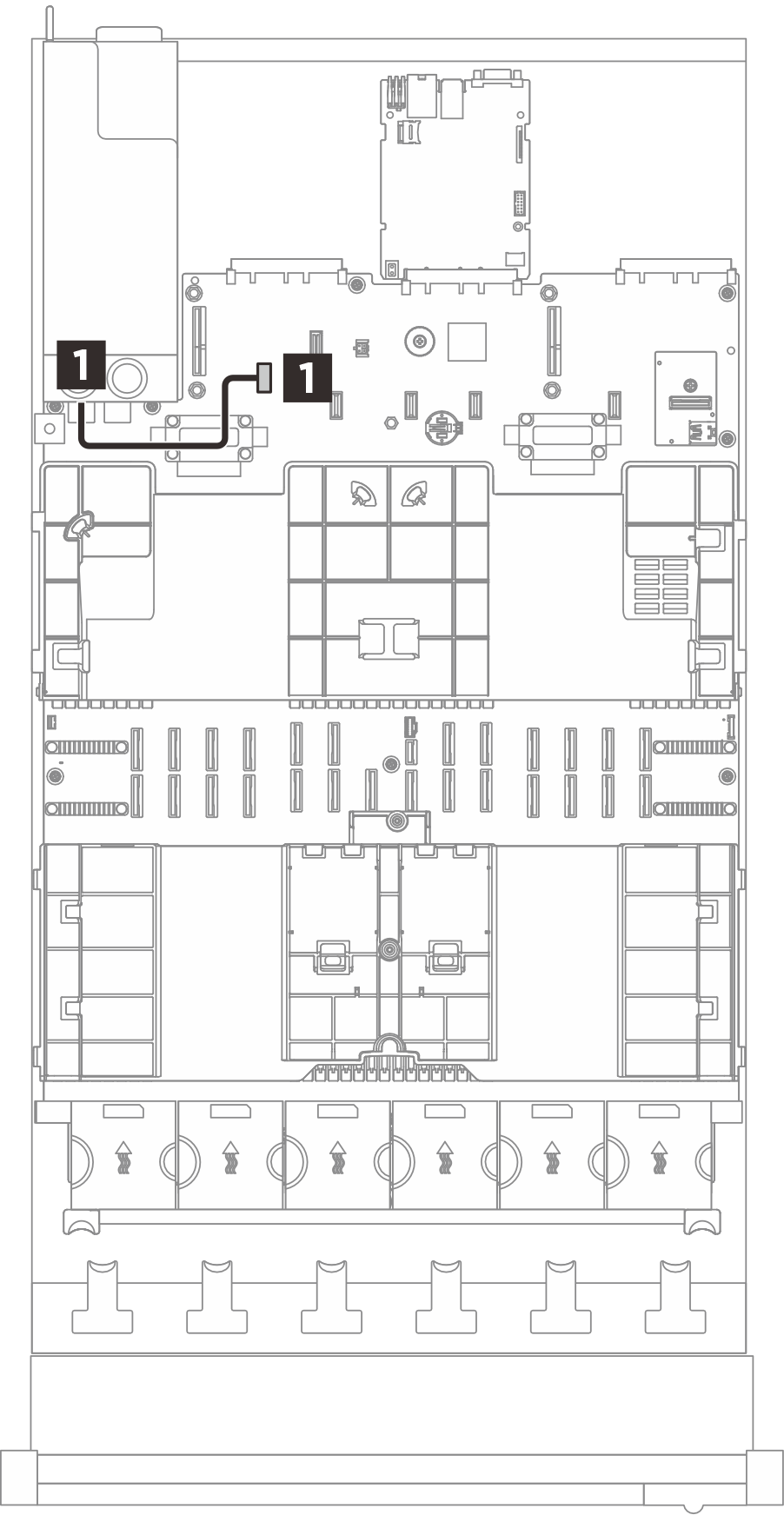

Abbildung 1. Kabelführung für die Stromversorgungsplatine
| Vom | Zu (Systemplatinenbaugruppe) | Kabel |
|---|---|---|
1 PDB-Seitenband | 1 Seitenbandnetzkabel | 2x15P auf 2x15P (210 mm) |
