Прокладка кабелей для платы распределения питания
В этом разделе приведены инструкции по прокладке кабелей для платы распределения питания.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

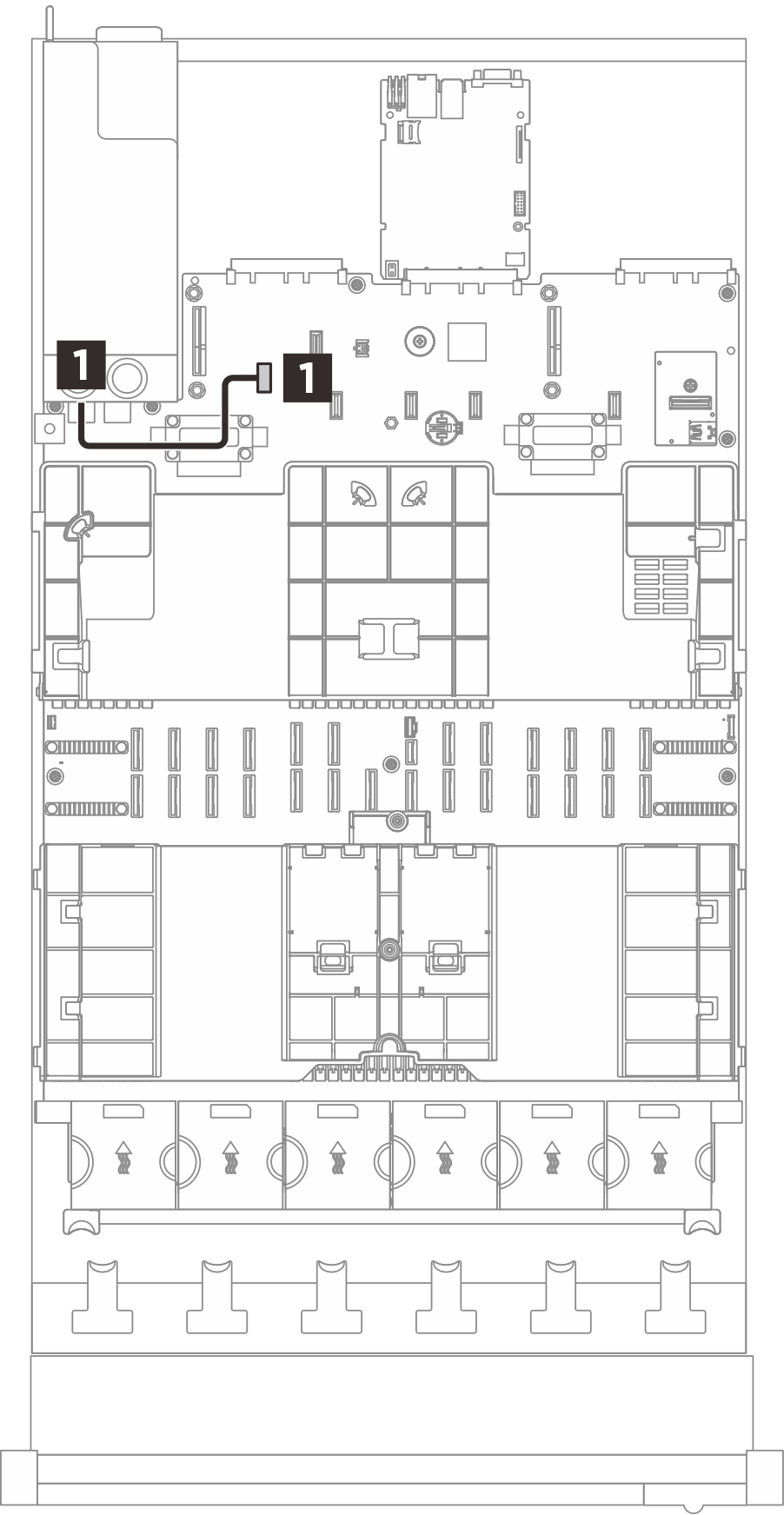

Рис. 1. Прокладка кабелей для платы распределения питания
| От | К (блок материнской платы) | Кабель |
|---|---|---|
1 SIDEBAND платы распределения питания | 1 Питание SIDEBAND | 2x15p — 2x15p (210 мм) |
