Cheminement des câbles du tableau de distribution
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles du tableau de distribution.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

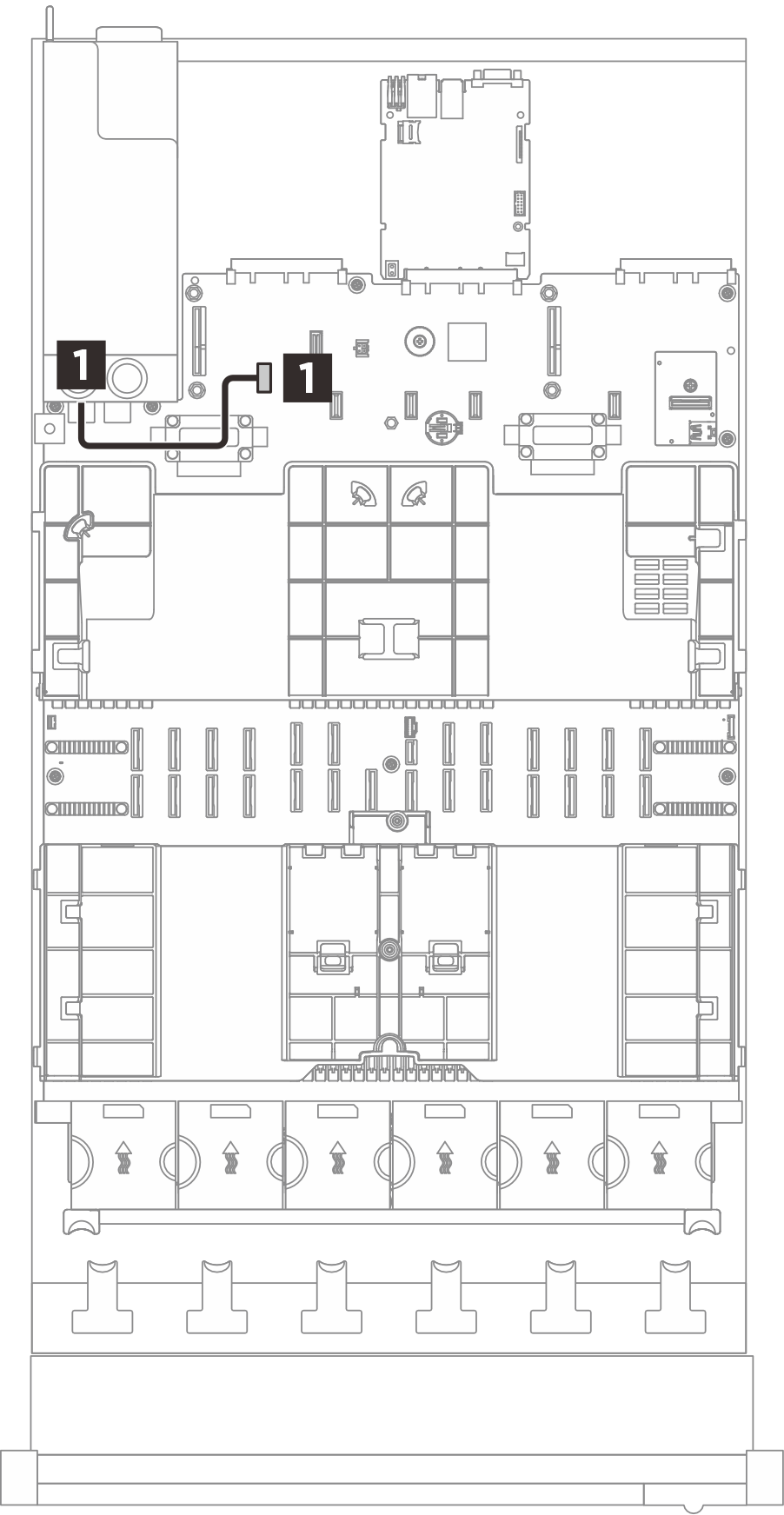

Figure 1. Cheminement des câbles pour le tableau de distribution
| À partir de | Vers (bloc carte mère) | Câble |
|---|---|---|
1 Bande latérale du PDB | 1 Alimentation de bande latérale | 2x15p vers 2x15p (210 mm) |
