Instradamento dei cavi per la scheda di distribuzione dell'alimentazione
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la scheda di distribuzione dell'alimentazione.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

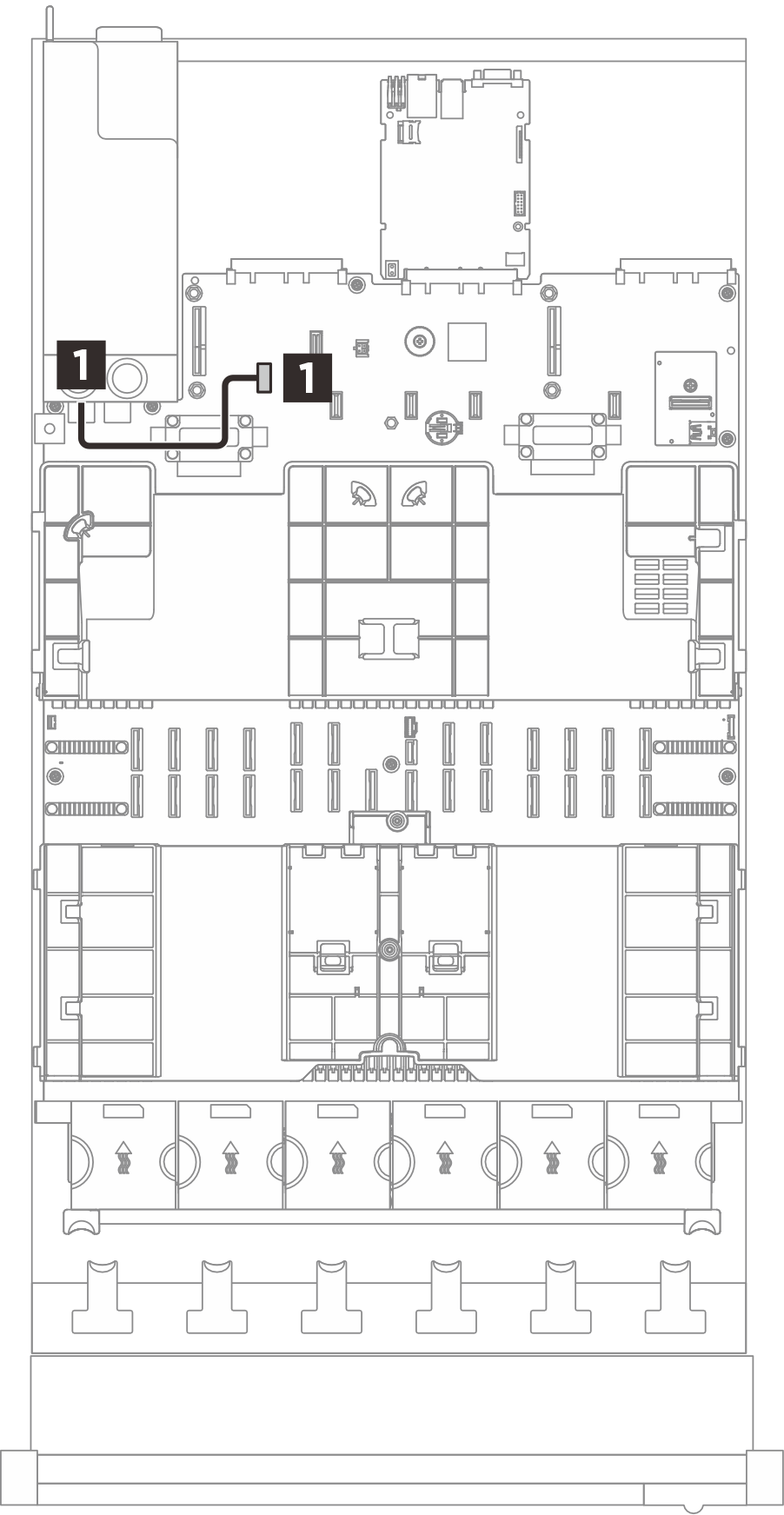

Figura 1. Instradamento dei cavi per la scheda di distribuzione dell'alimentazione
| Da | A (assieme della scheda di sistema) | Cavo |
|---|---|---|
1 Laterale PDB | 1 Alimentazione laterale | Da 2x15p a 2x15p (210 mm) |
