Instradamento dei cavi del modulo di alimentazione Flash
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per i moduli di alimentazione Flash.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Scegliere il piano di instradamento in base al modello di server.
Instradamento dei cavi del modulo di alimentazione Flash (tre schede verticali)

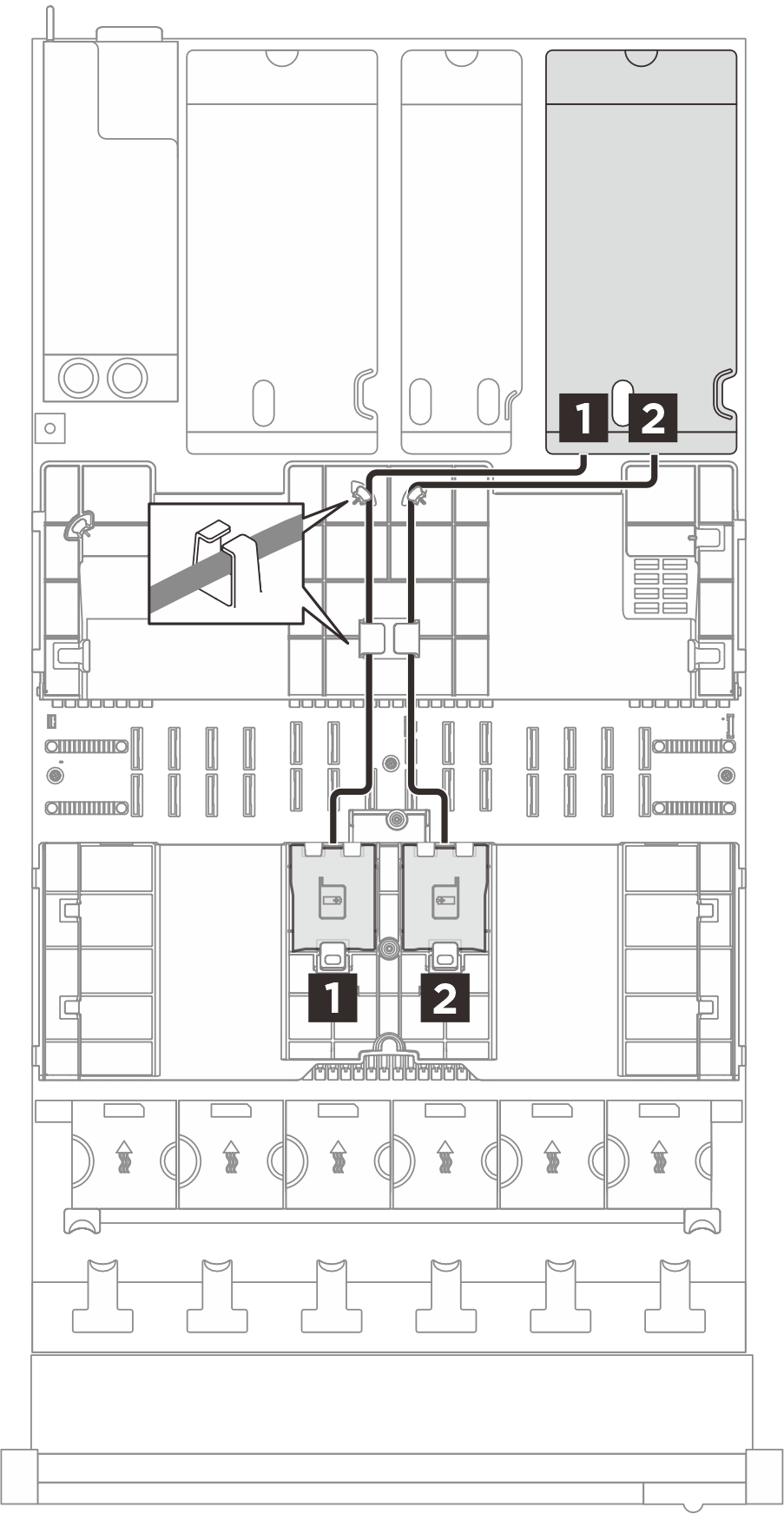

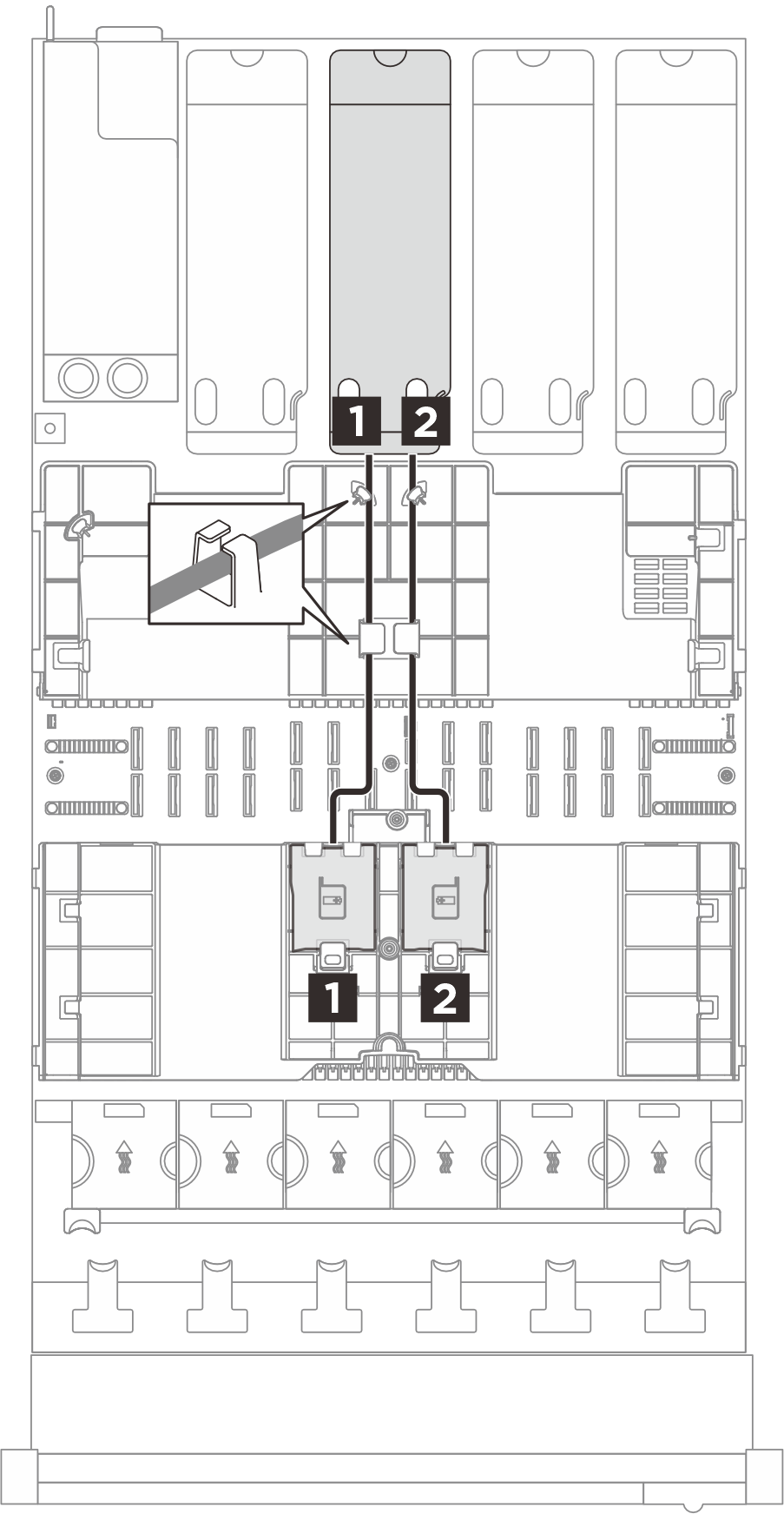

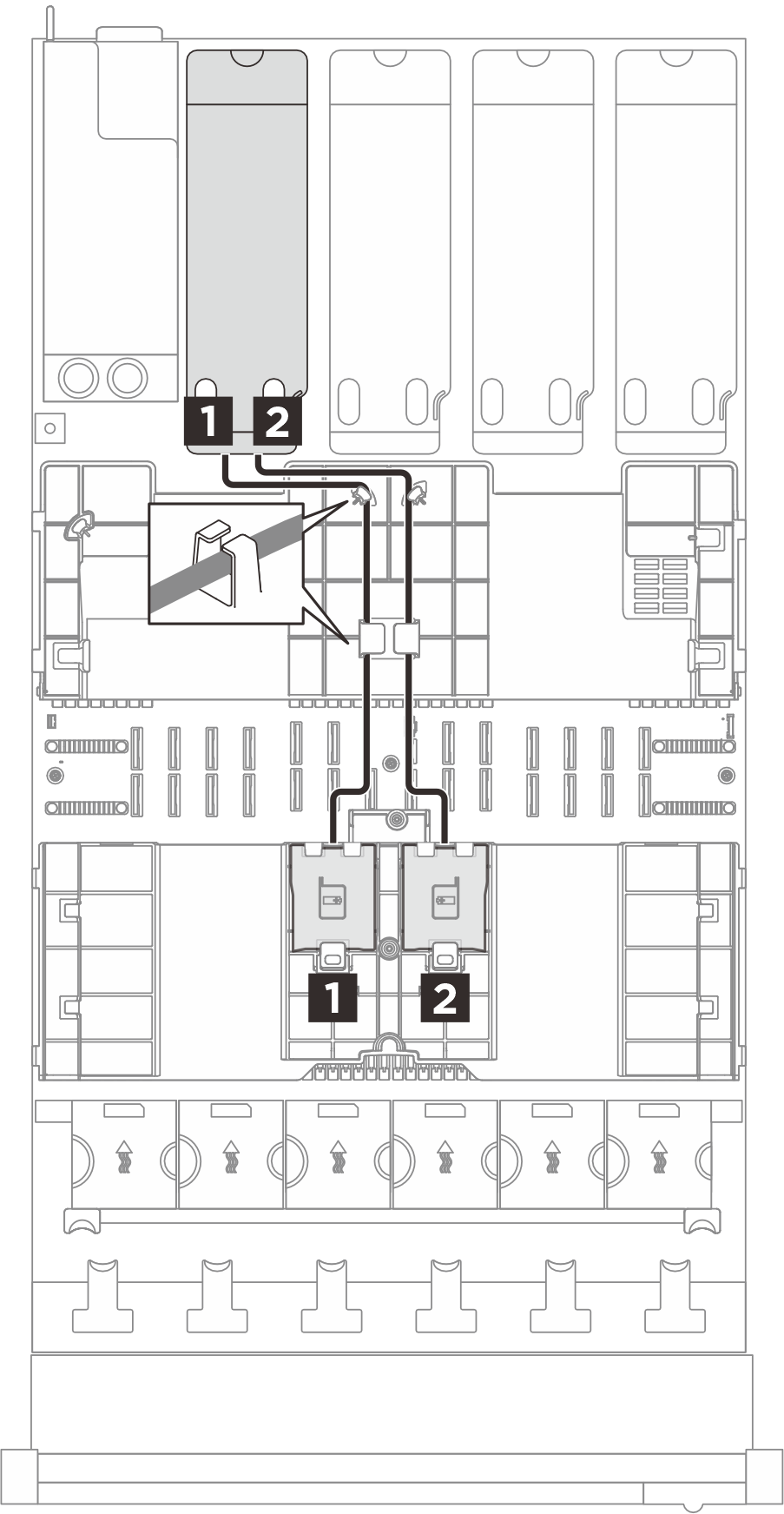

| Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale 3 | Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale 2 | Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale 1 |
|---|---|---|
 |  |  |
| Da | A | Cavo |
|---|---|---|
| 1 Modulo di alimentazione Flash | 1 Adattatore RAID installato sulla scheda verticale PCIe |
|
| 2 Modulo di alimentazione Flash | 2 Adattatore RAID installato sulla scheda verticale PCIe |
|
Instradamento dei cavi del modulo di alimentazione Flash (quattro schede verticali)

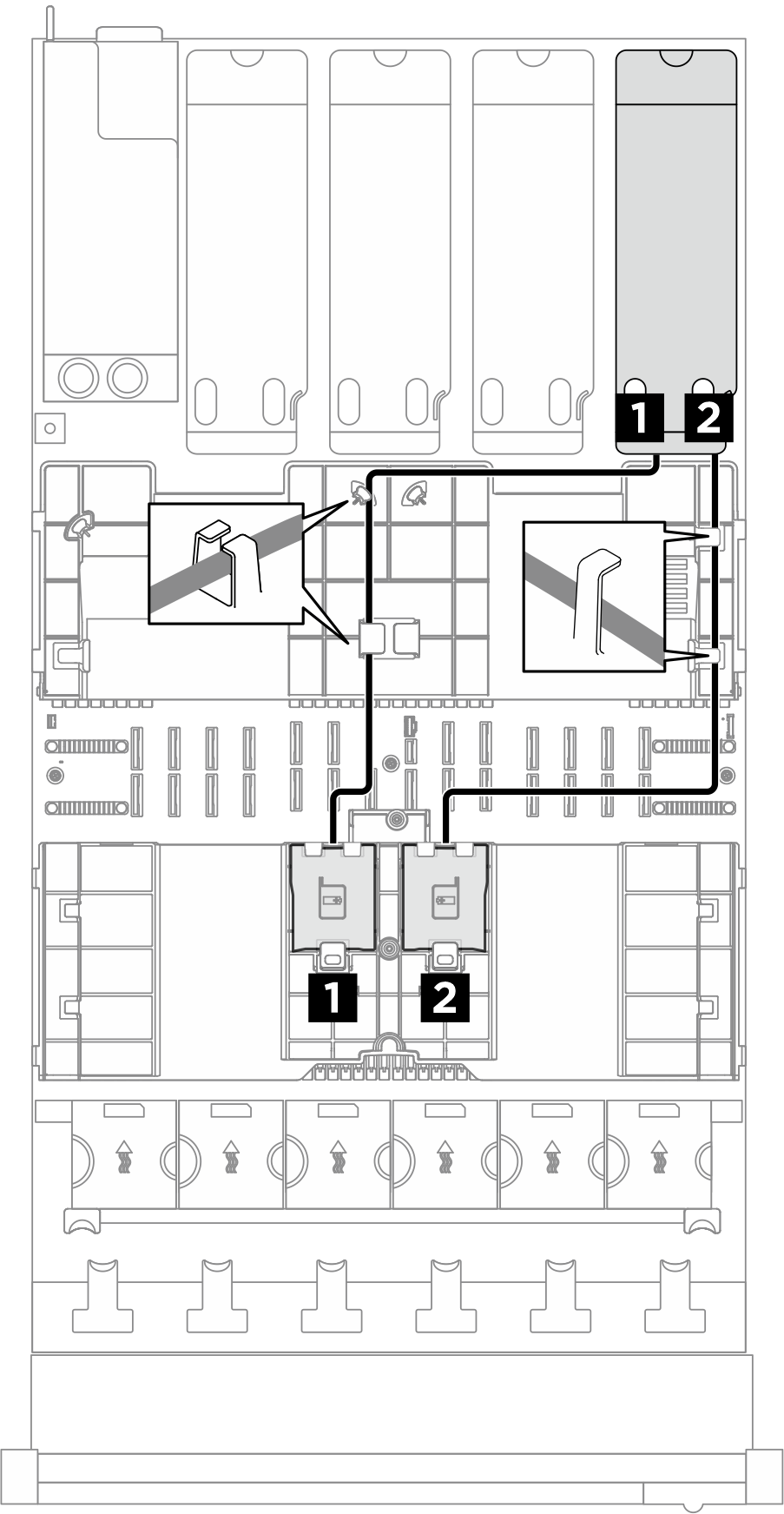

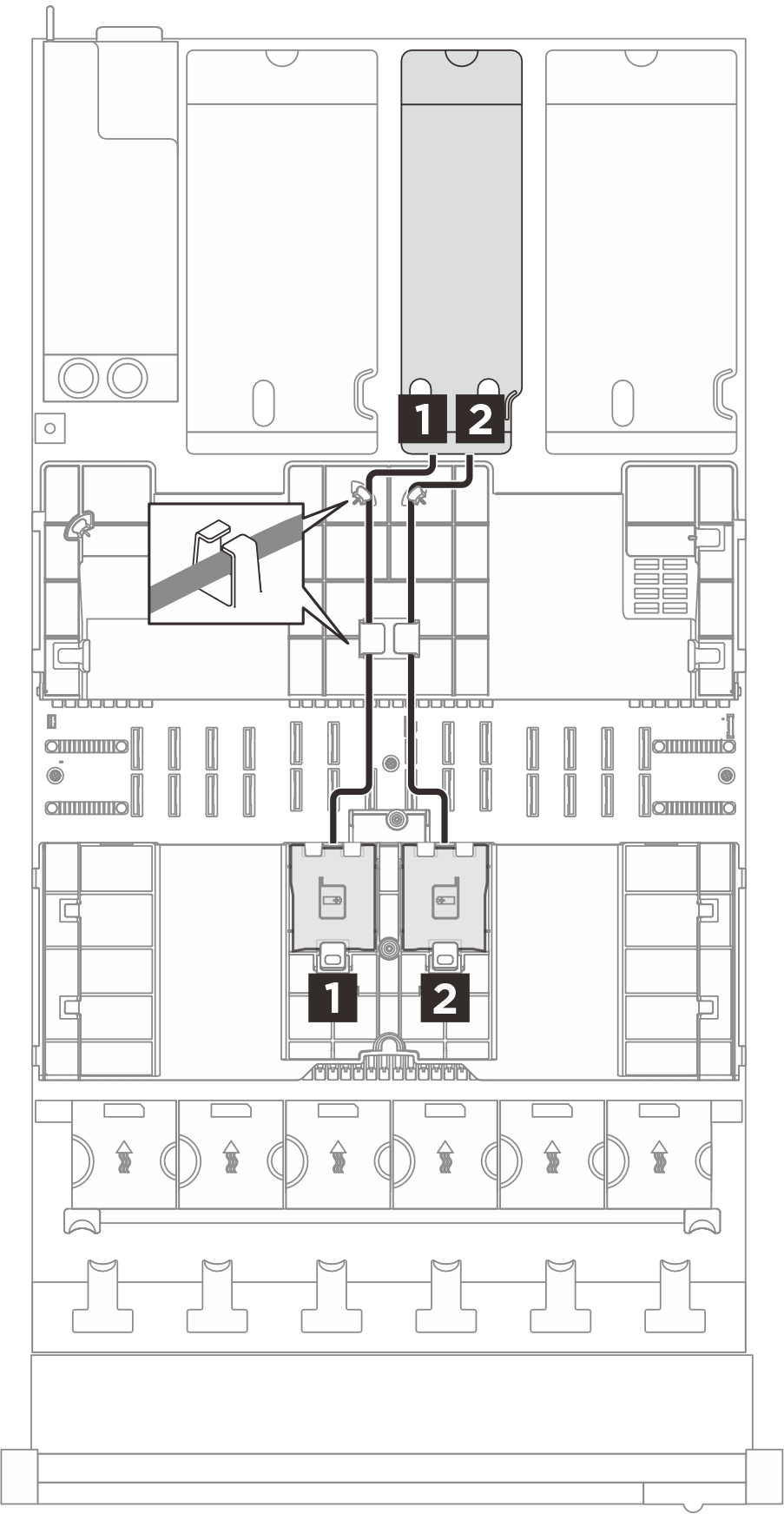

| Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale A | Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale B |
|---|---|
 |  |

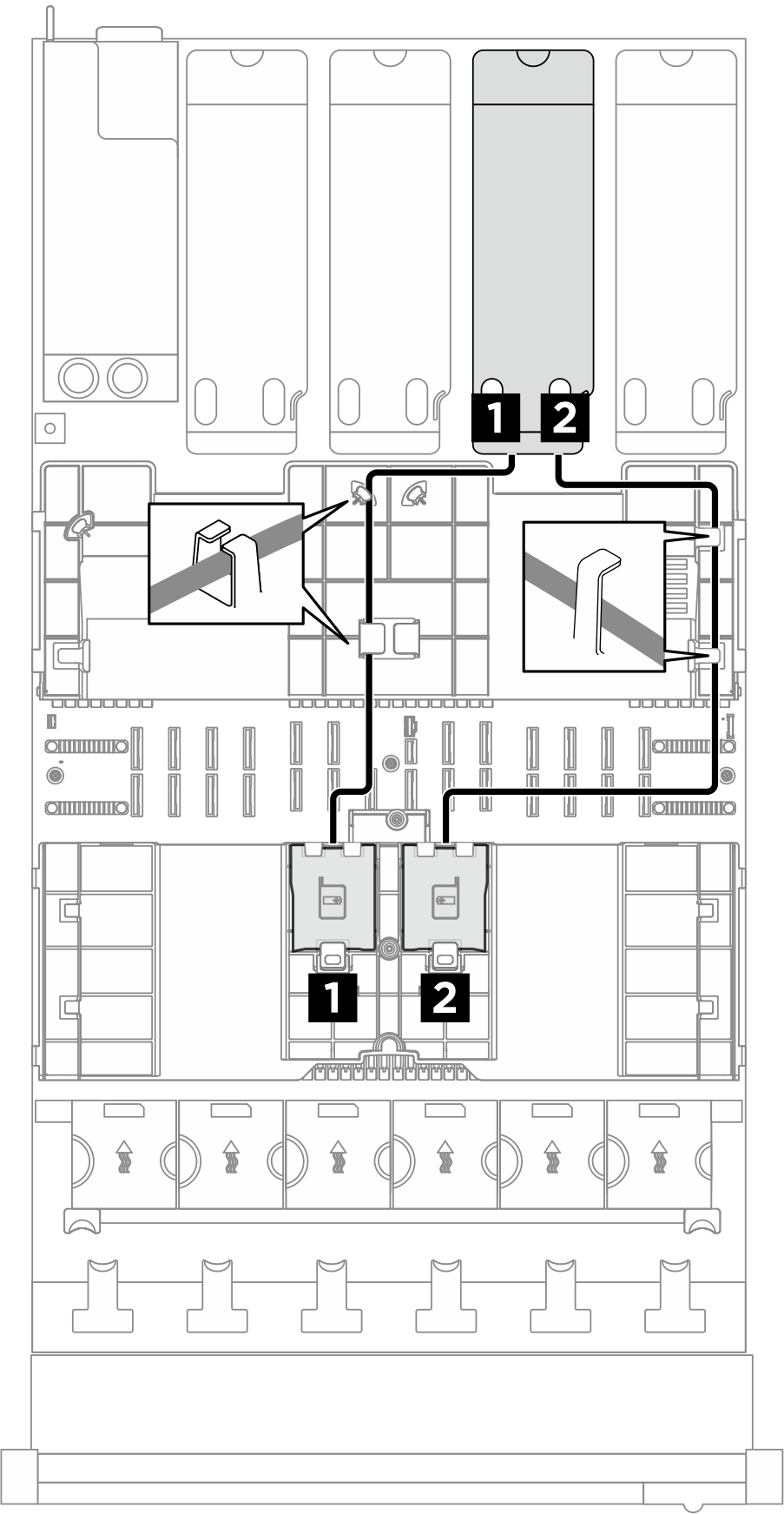

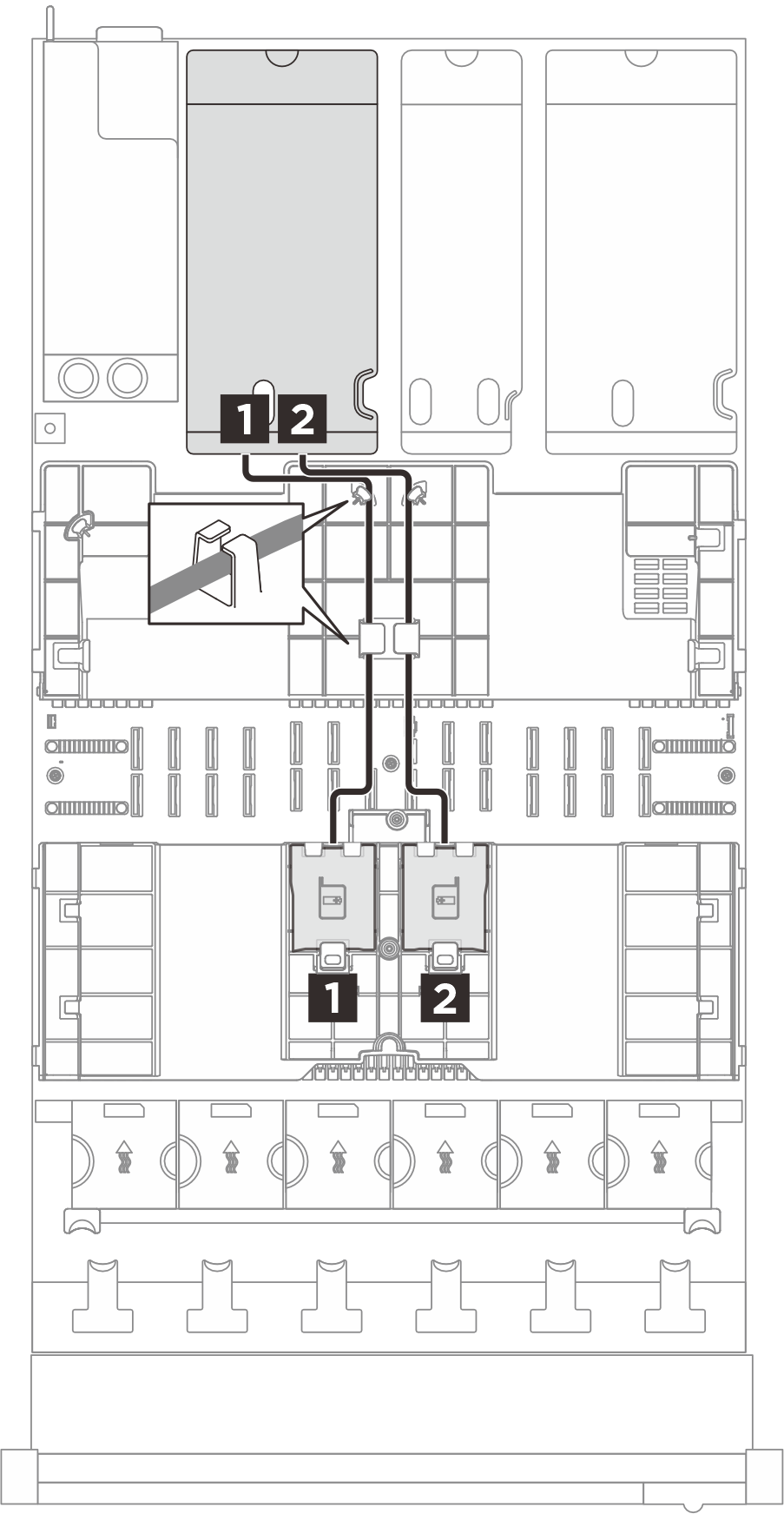

| Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale C | Instradamento dei cavi del modulo di alimentazione Flash alla scheda verticale D |
 |  |
| Da | A | Cavo |
|---|---|---|
| 1 Modulo di alimentazione Flash | 1 Adattatore RAID installato sulla scheda verticale PCIe |
|
| 2 Modulo di alimentazione Flash | 2 Adattatore RAID installato sulla scheda verticale PCIe |
|
