Cheminement du module d’alimentation flash
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles des modules d’alimentation flash.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.
Choisissez le plan de cheminement en fonction du modèle de serveur.
Cheminement des câbles du module d’alimentation flash (trois cartes mezzanines)

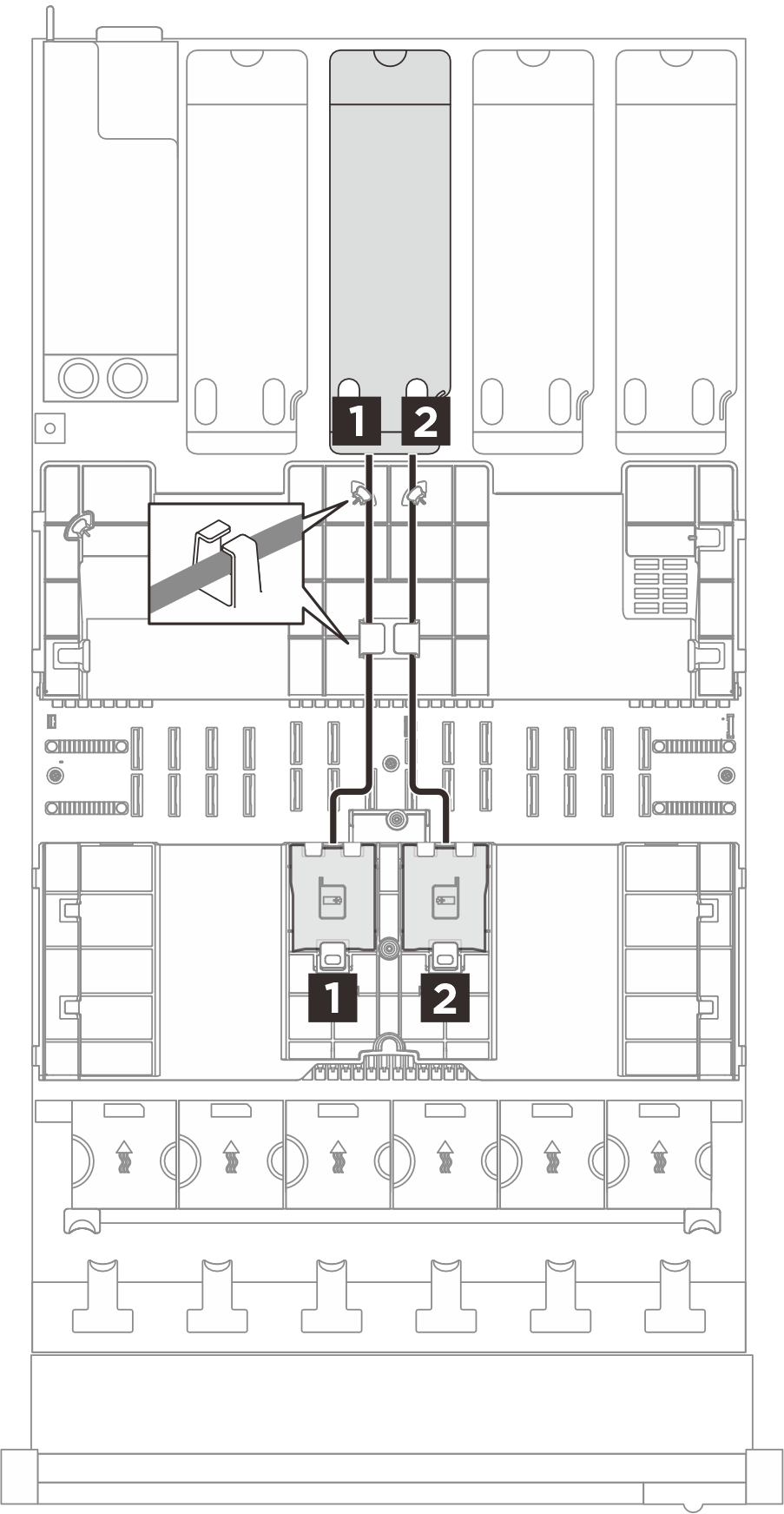

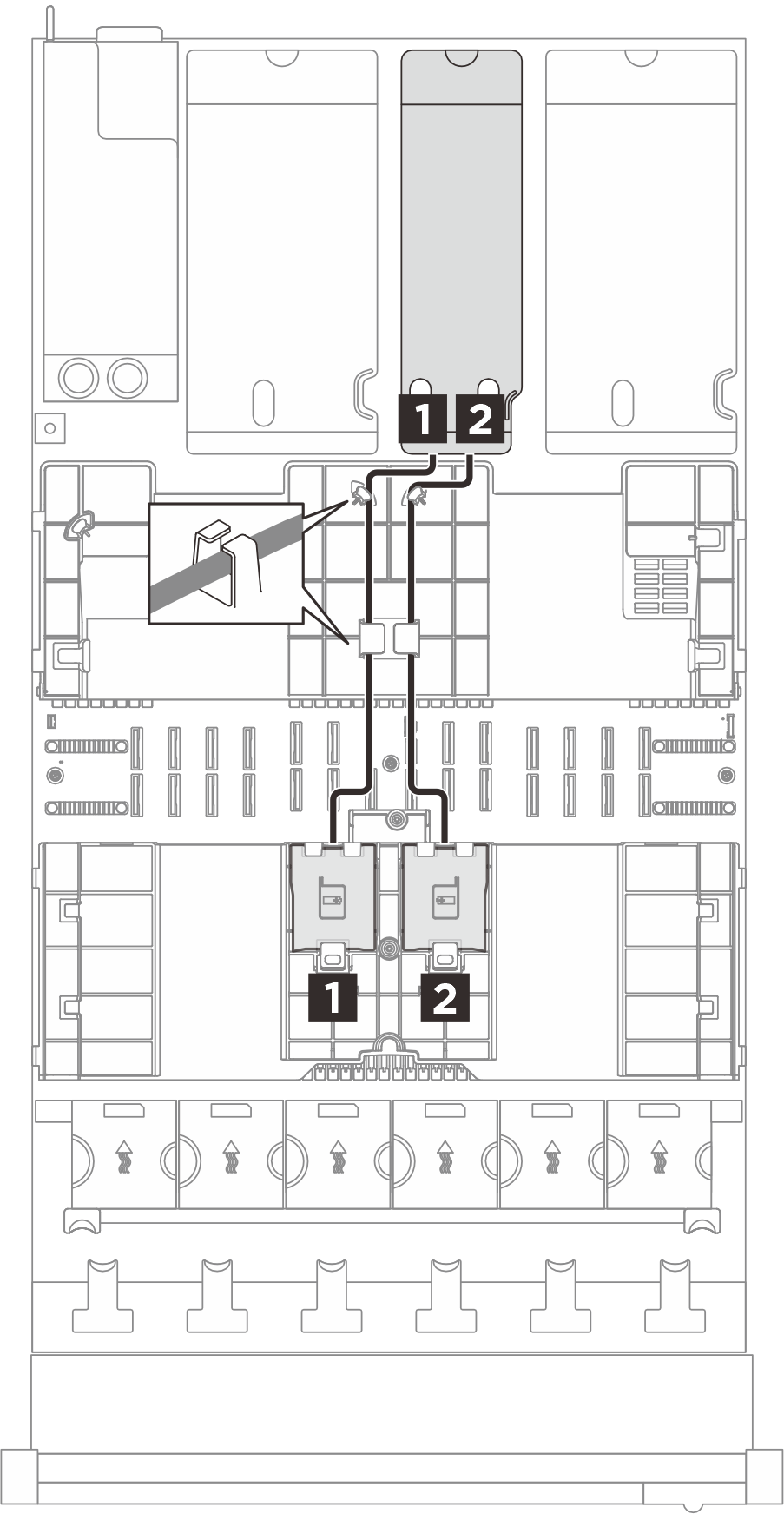

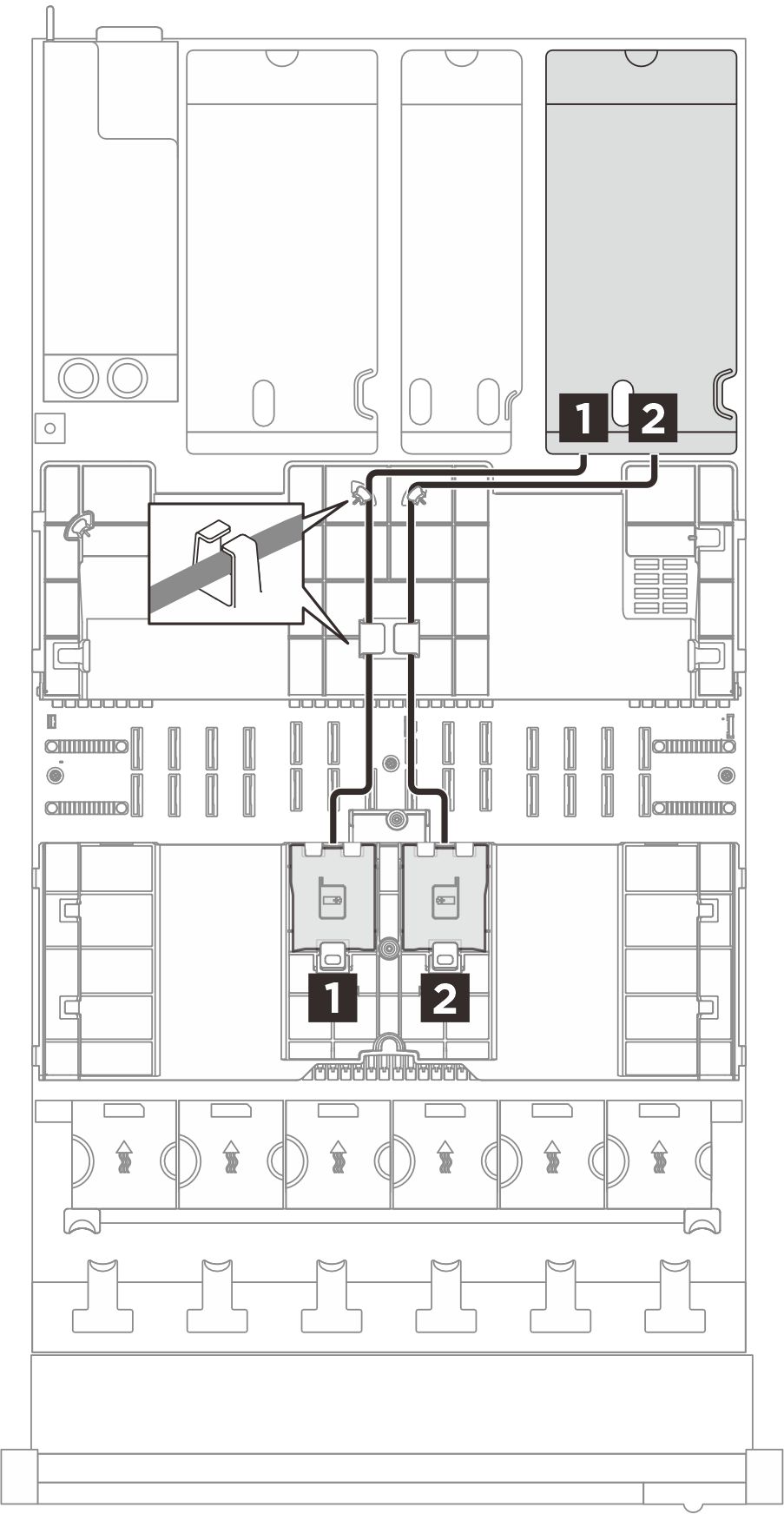

| Cheminement du module d’alimentation flash vers le bloc mezzanine 3 | Cheminement du module d’alimentation flash vers le bloc mezzanine 2 | Cheminement du module d’alimentation flash vers le bloc mezzanine 1 |
|---|---|---|
 |  |  |
| À partir de | Vers | Câble |
|---|---|---|
| 1 Module d'alimentation flash | 1 Adaptateur RAID installé sur le bloc mezzanine PCIe |
|
| 2 Module d'alimentation flash | 2 Adaptateur RAID installé sur le bloc mezzanine PCIe |
|
Cheminement des câbles du module d’alimentation flash (quatre cartes mezzanines)

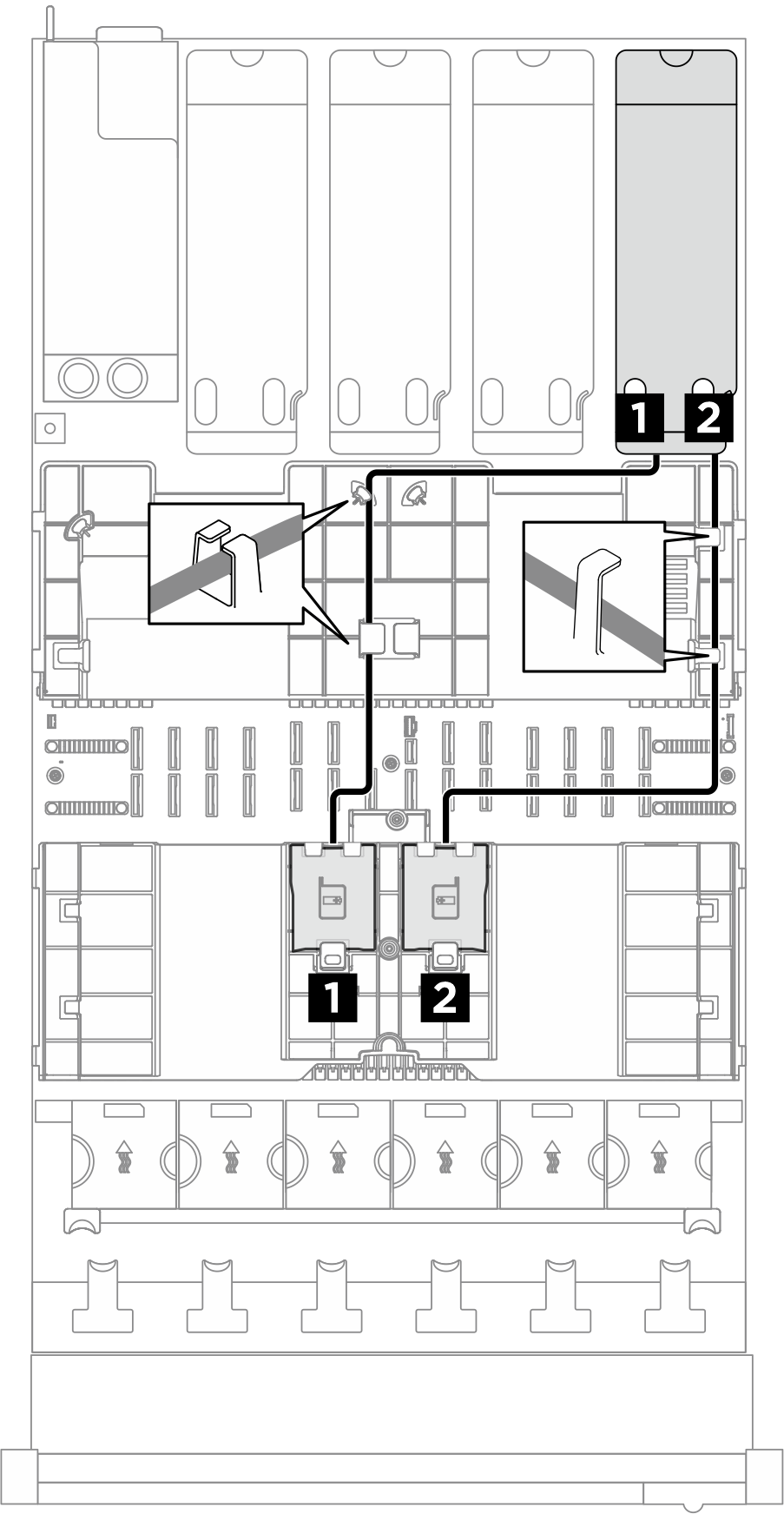

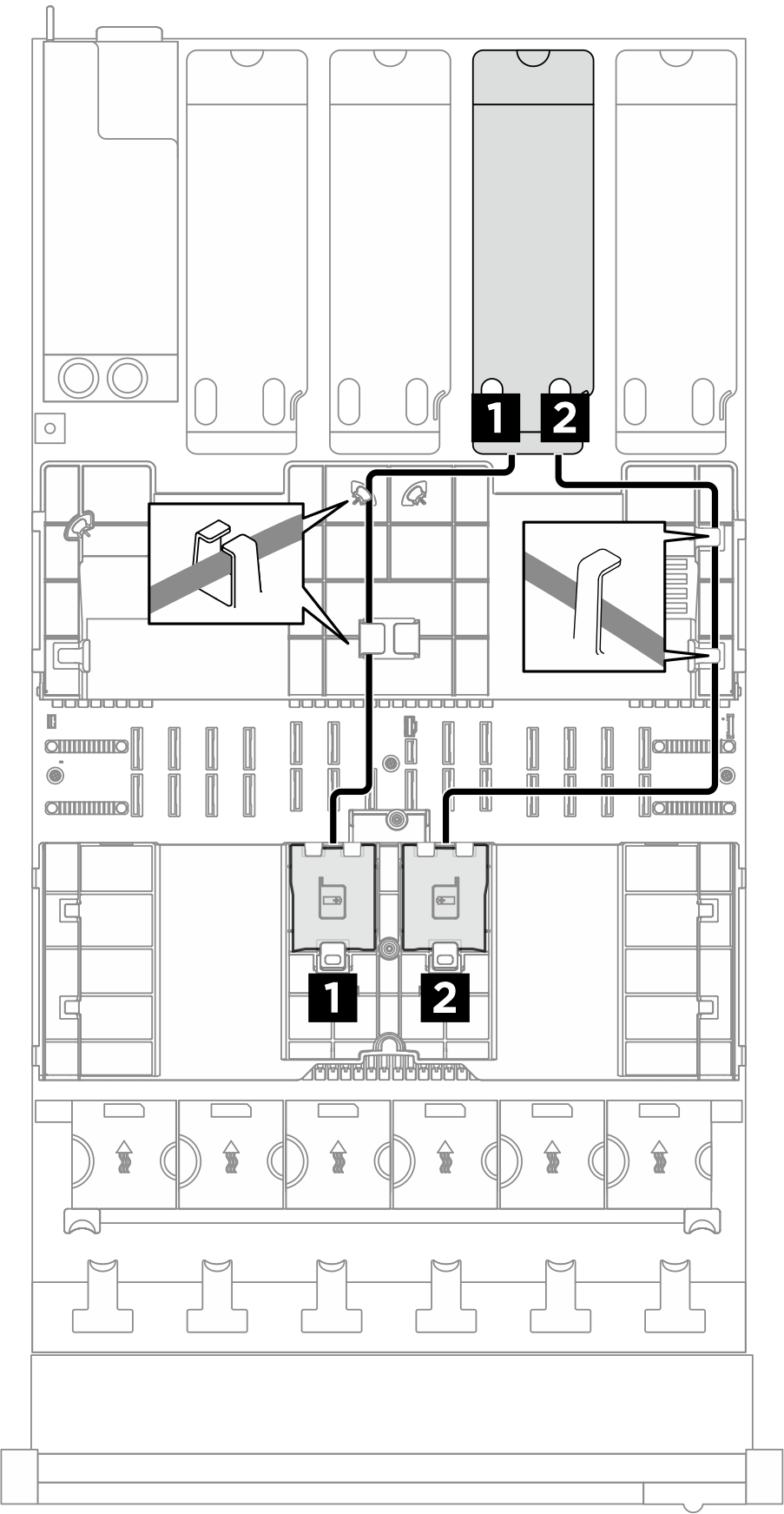

| Cheminement du module d’alimentation flash vers le bloc mezzanine A | Cheminement du module d’alimentation flash vers le bloc mezzanine B |
|---|---|
 |  |

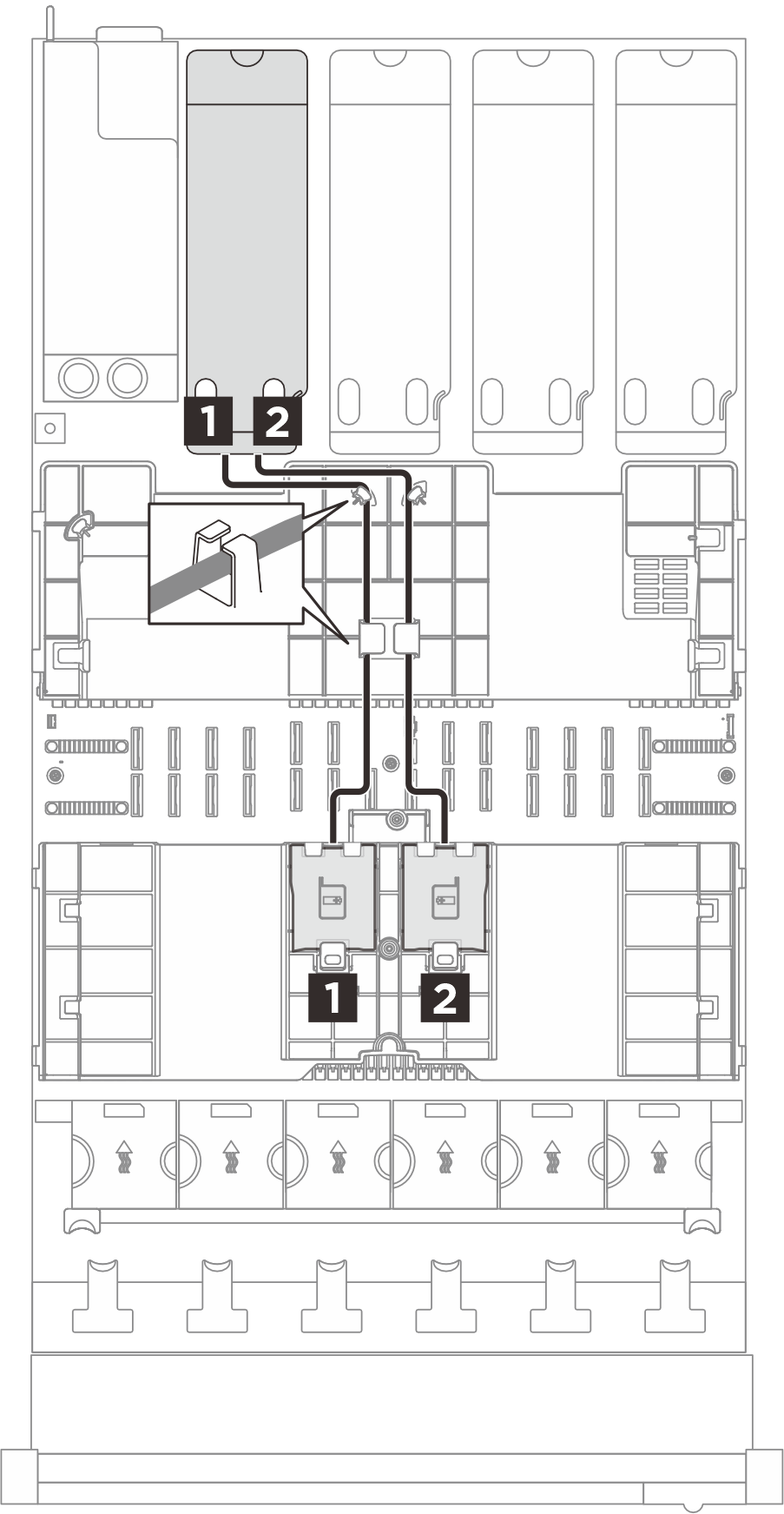

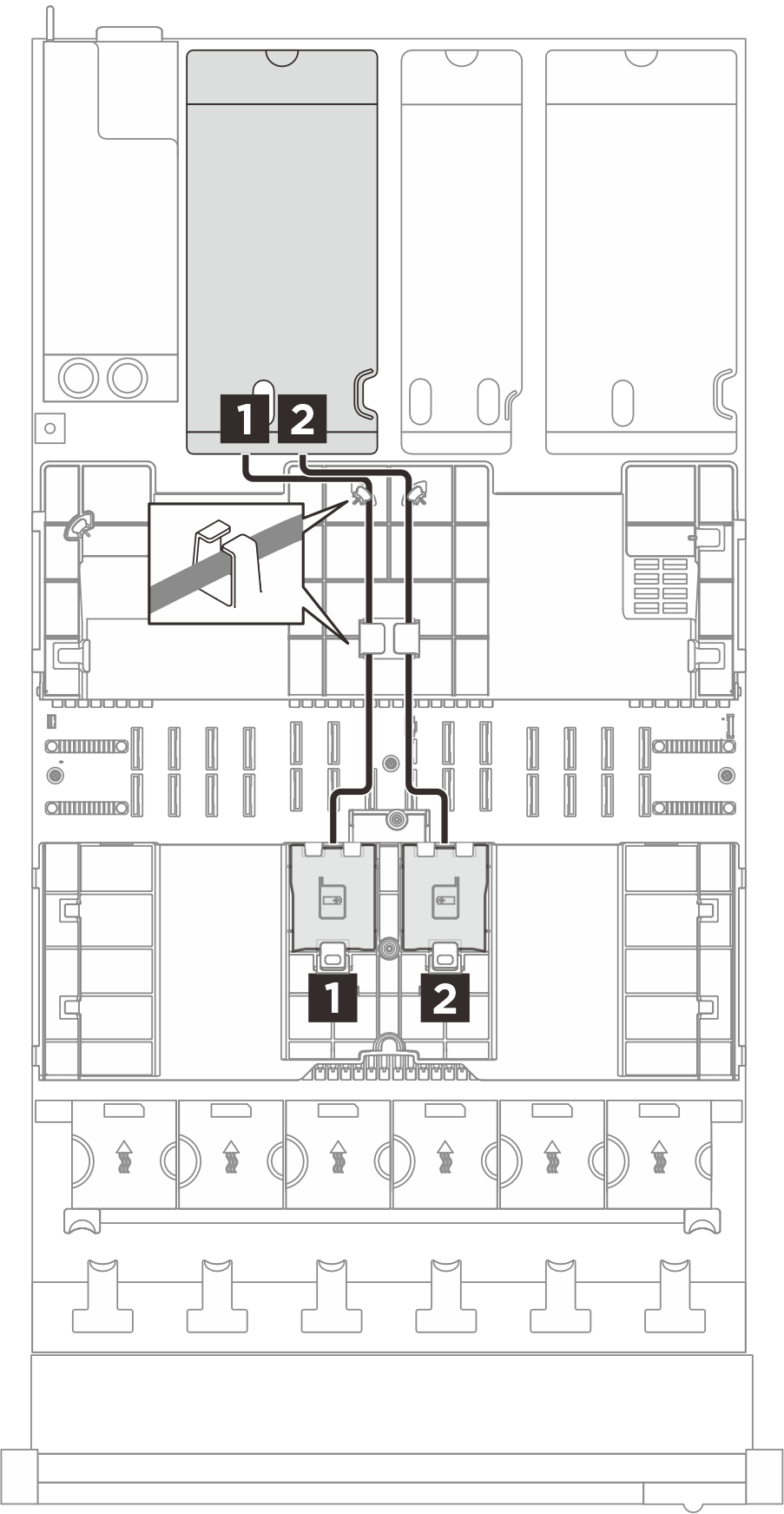

| Cheminement du module d’alimentation flash vers le bloc mezzanine C | Cheminement du module d’alimentation flash vers le bloc mezzanine D |
 |  |
| À partir de | Vers | Câble |
|---|---|---|
| 1 Module d'alimentation flash | 1 Adaptateur RAID installé sur le bloc mezzanine PCIe |
|
| 2 Module d'alimentation flash | 2 Adaptateur RAID installé sur le bloc mezzanine PCIe |
|
