Прокладка кабелей модуля питания флэш-памяти
В этом разделе приведены инструкции по прокладке кабелей для модулей питания флэш-памяти.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Выберите план прокладки в зависимости от модели сервера.
Прокладка кабелей модуля питания флэш-памяти (три платы-адаптера Riser)

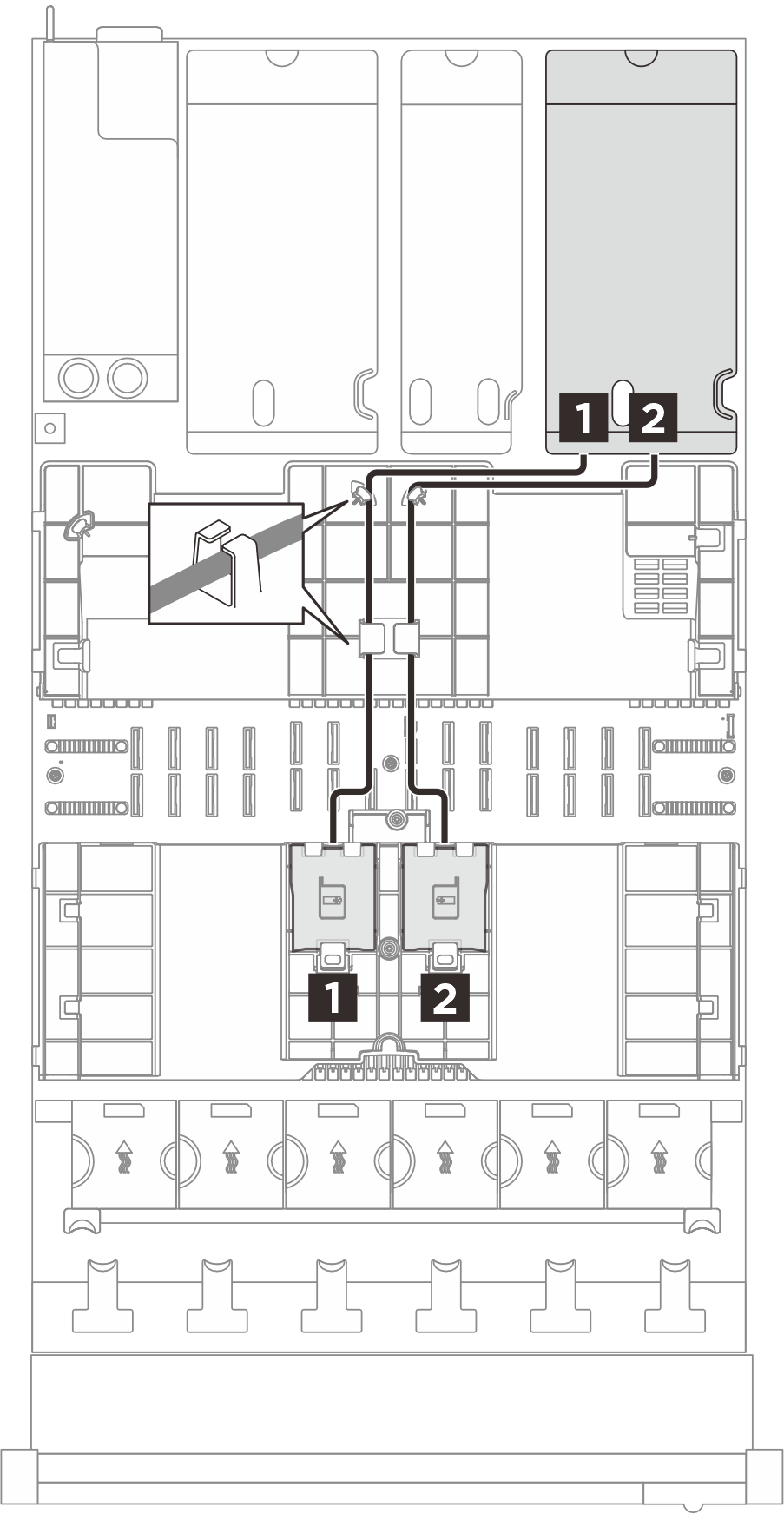

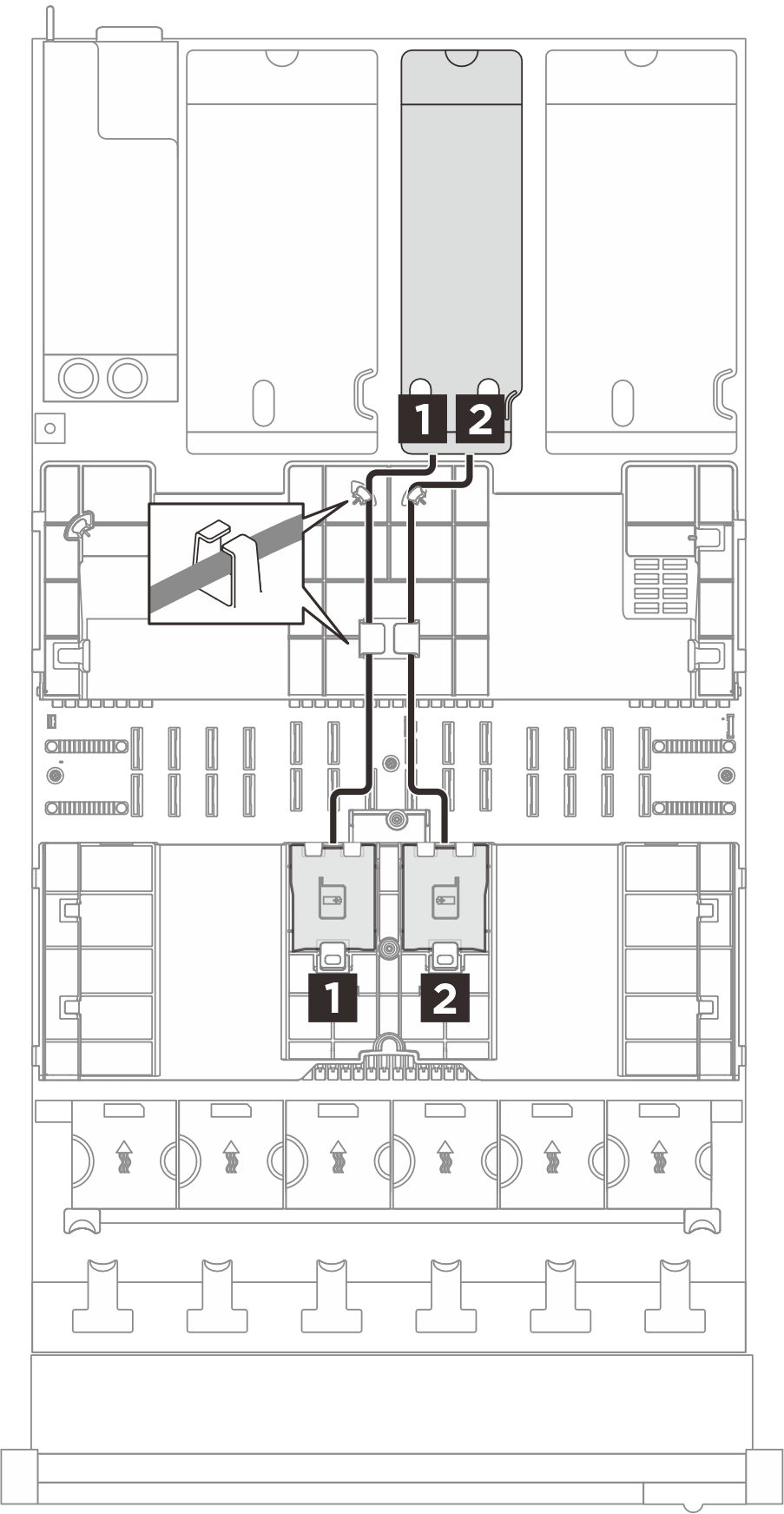

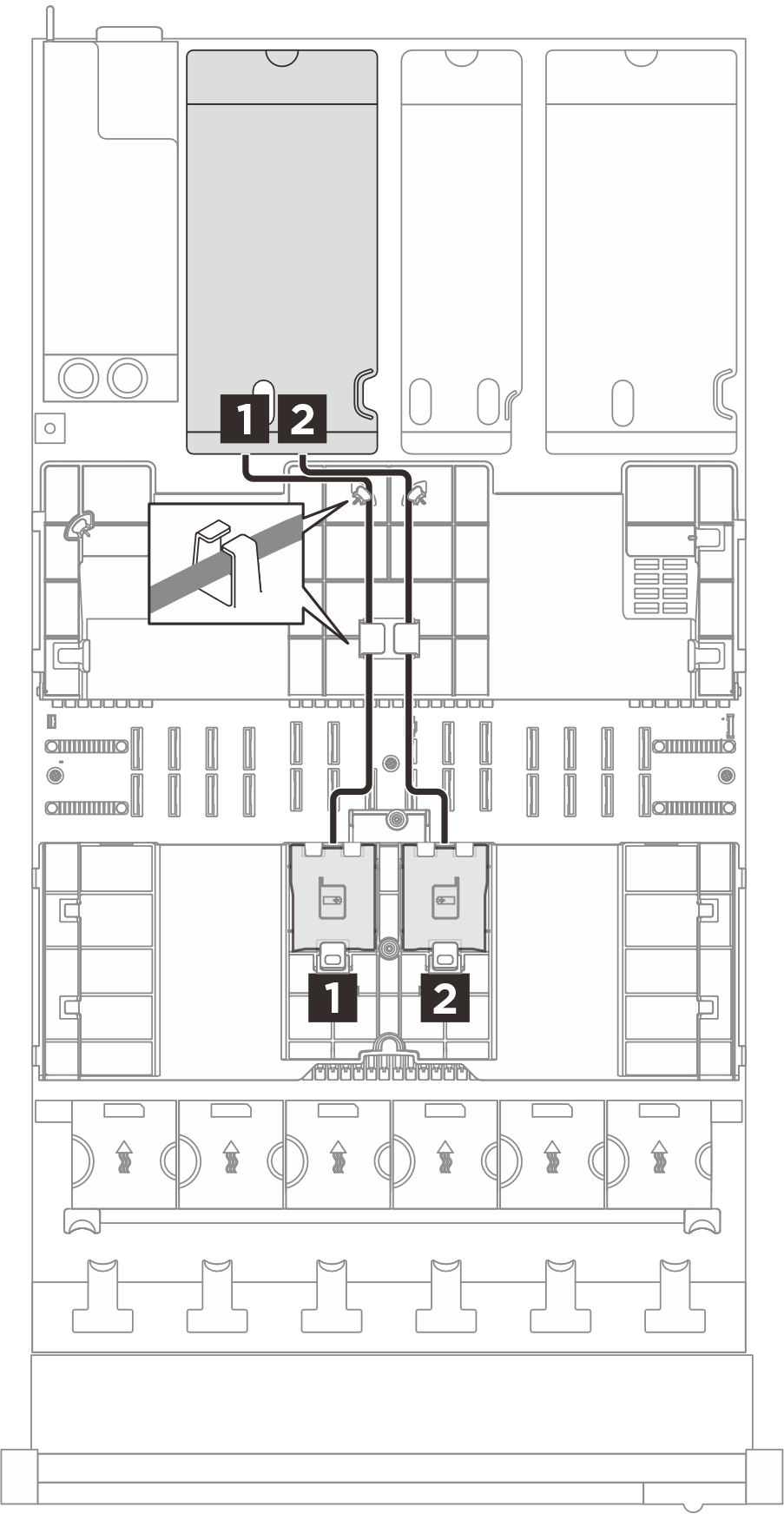

| Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser 3 | Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser 2 | Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser 1 |
|---|---|---|
 |  |  |
| От | К | Кабель |
|---|---|---|
| 1 Модуль питания флэш-памяти | 1 Адаптер RAID, установленный на плате-адаптере Riser PCIe |
|
| 2 Модуль питания флэш-памяти | 2 Адаптер RAID, установленный на плате-адаптере Riser PCIe |
|
Прокладка кабелей модуля питания флэш-памяти (четыре платы-адаптера Riser)

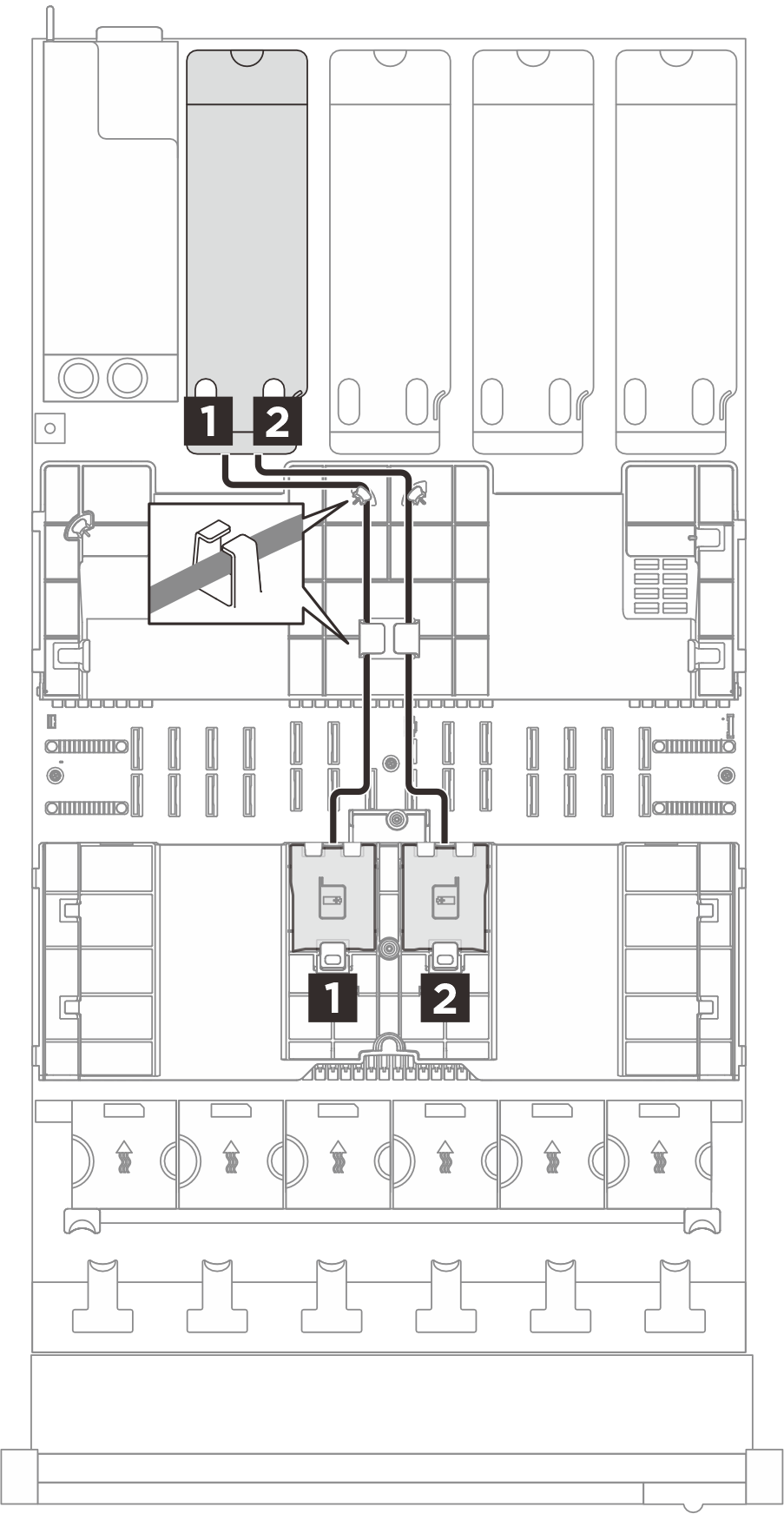

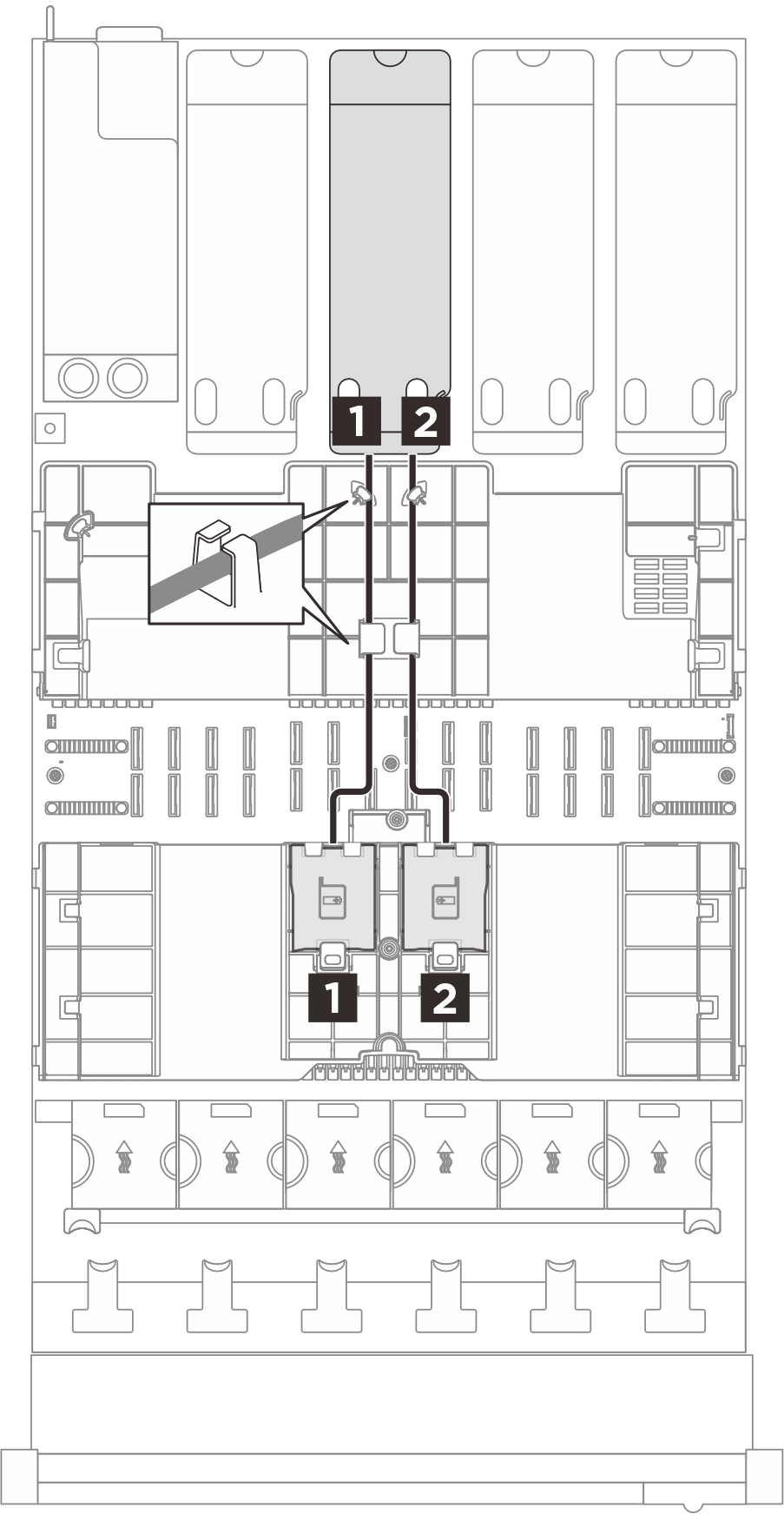

| Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser A | Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser B |
|---|---|
 |  |

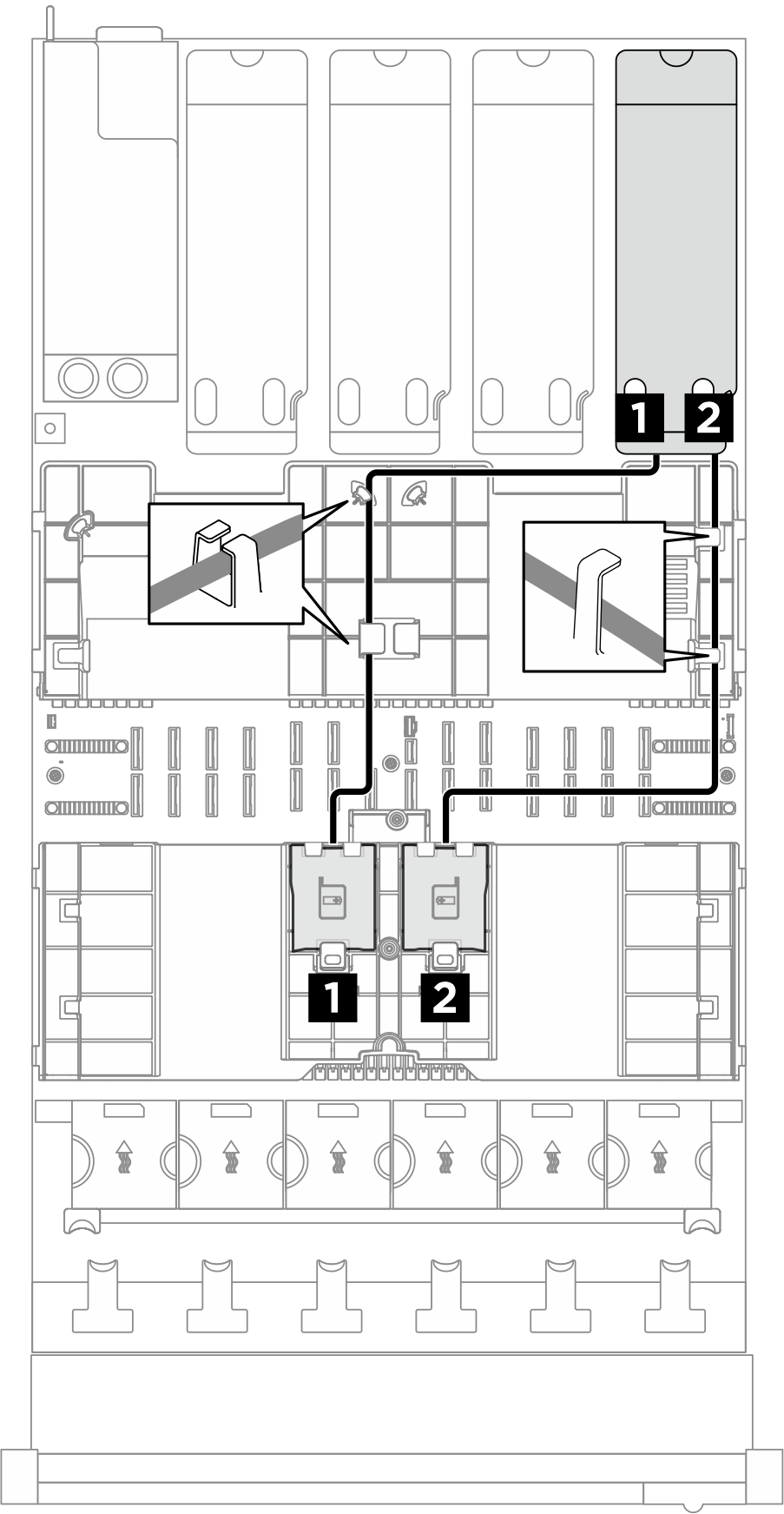

| Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser C | Прокладка кабелей модуля питания флэш-памяти к плате-адаптеру Riser D |
 |  |
| От | К | Кабель |
|---|---|---|
| 1 Модуль питания флэш-памяти | 1 Адаптер RAID, установленный на плате-адаптере Riser PCIe |
|
| 2 Модуль питания флэш-памяти | 2 Адаптер RAID, установленный на плате-адаптере Riser PCIe |
|
