Прокладка кабелей задней объединительной панели дисков M.2
В этом разделе приведены инструкции по прокладке кабелей для задней объединительной панели дисков M.2.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

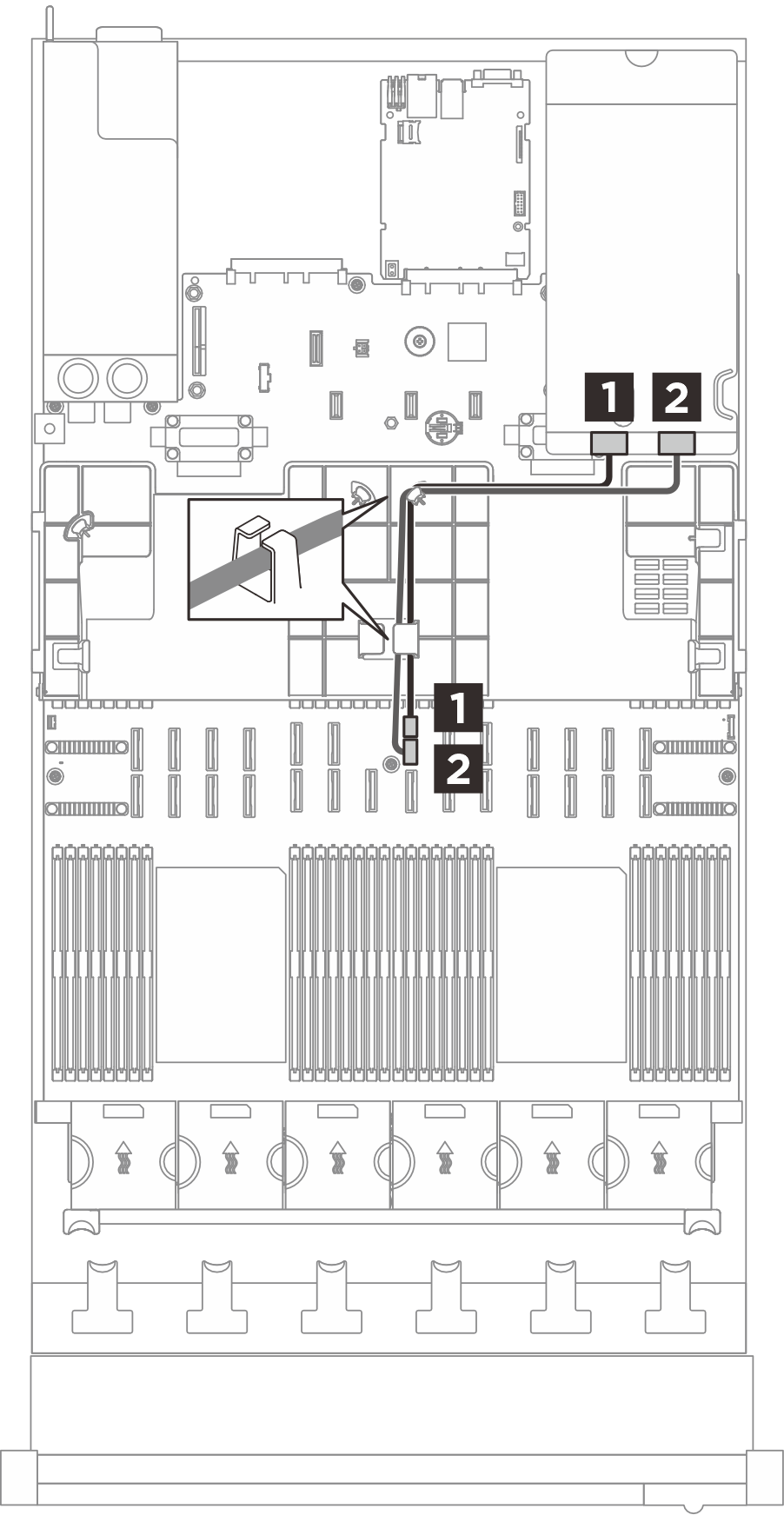

Рис. 1. Прокладка кабелей для задней объединительной панели дисков M.2
| От (блок материнской платы) | К (задний адаптер загрузки M.2) | Кабель |
|---|---|---|
1 Питание M.2 | 1 Питание M.2 | 2x10p — 2x10p (520 мм) |
2 Сигнал M.2 | 2 Сигнал M.2 | MCIO x4 — MCIO x4 (520 мм) |
