Прокладка кабелей объединительной панели E3.S
В этом разделе содержится информация о прокладке кабелей для объединительной панели E3.S.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

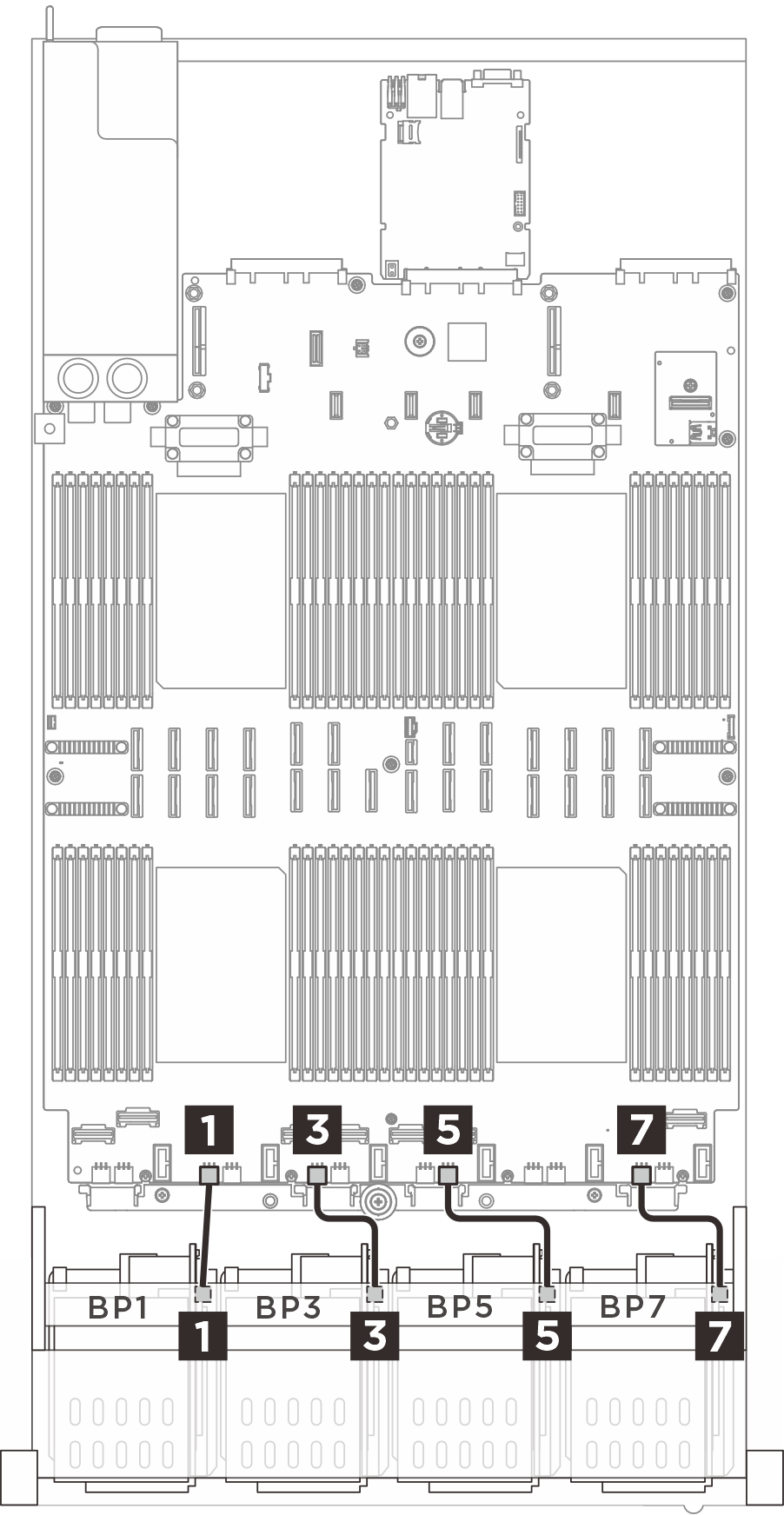

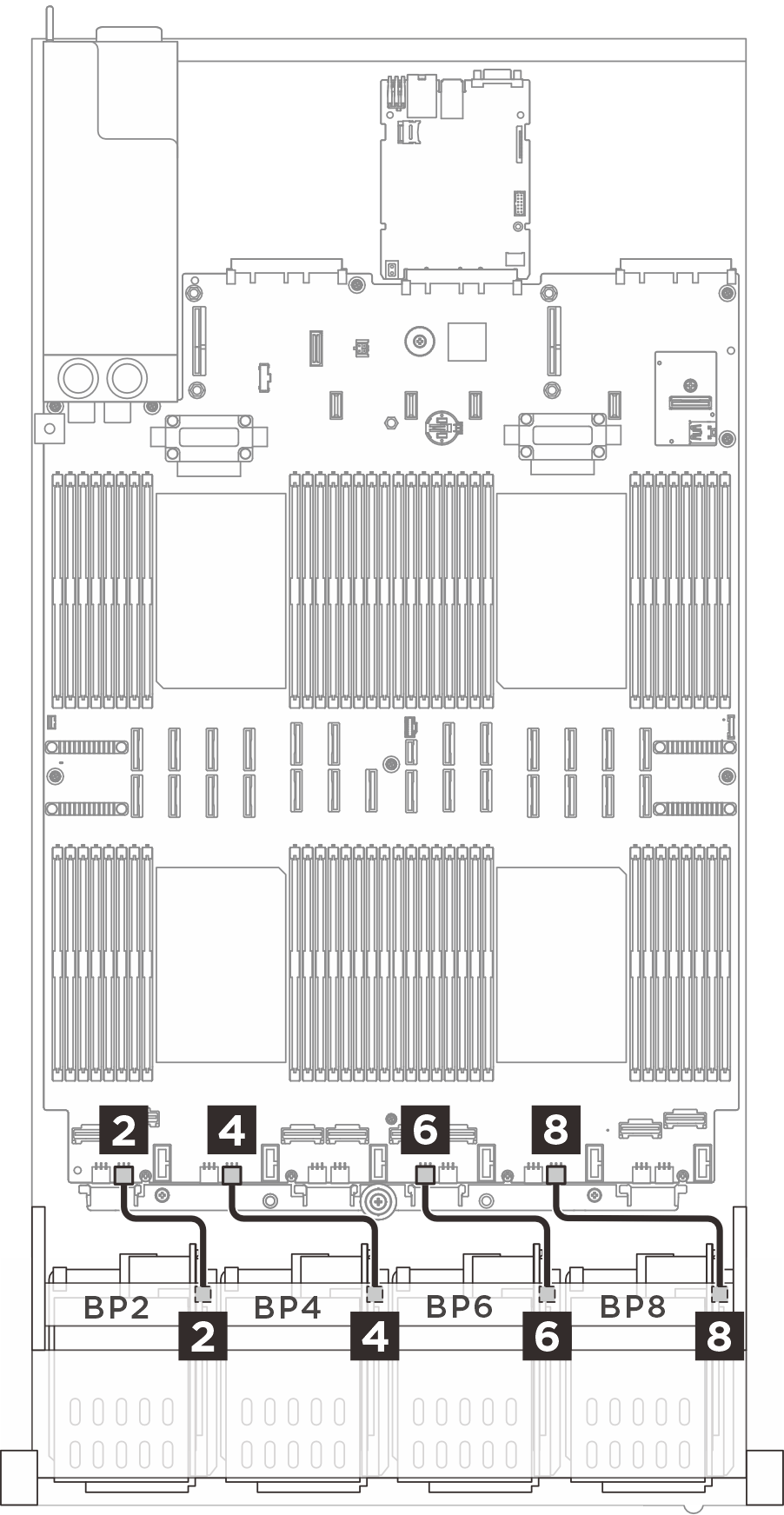

Прокладка кабелей питания
 |  |
| От (объединительная панель) | К (блок материнской платы) | Кабель |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S — 6P+6S (150 мм) |
2 BP2: PWR | 2 BP2 PWR | 6P+6S — 6P+6S (150 мм) |
3 BP3: PWR | 3 BP5 PWR | 6P+6S — 6P+6S (150 мм) |
4 BP4: PWR | 4 BP4 PWR | 6P+6S — 6P+6S (150 мм) |
5 BP5: PWR | 5 BP8 PWR | 6P+6S — 6P+6S (150 мм) |
6 BP6: PWR | 6 BP7 PWR | 6P+6S — 6P+6S (150 мм) |
7 BP7: PWR | 7 BP11 PWR | 6P+6S — 6P+6S (150 мм) |
8 BP8: PWR | 8 BP10 PWR | 6P+6S — 6P+6S (150 мм) |

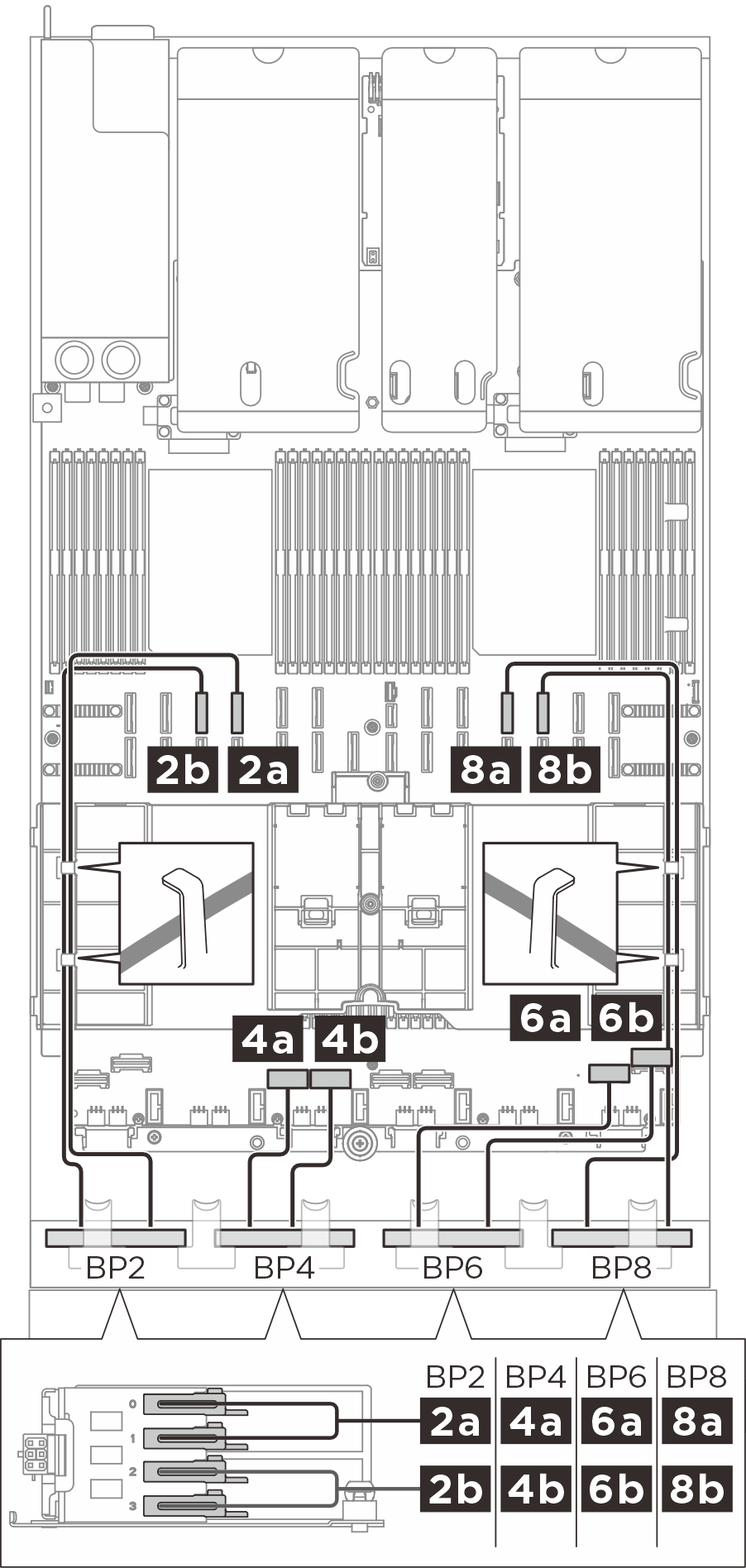

Прокладка сигнальных кабелей E3.S 1T
 |  |
| От (объединительная панель) | К (блок материнской платы) | Кабель |
|---|---|---|
1a BP1: отсек 0, отсек 1 | 1a NVMe 10 | MCIO x8 — Z-link 1C*2 (500 мм) |
1b BP1: отсек 2, отсек 3 | 1b NVMe 9 | MCIO x8 — Z-link 1C*2 (500 мм) |
2a BP2: отсек 0, отсек 1 | 2a NVMe 14 | MCIO x8 — Z-link 1C*2 (500 мм) |
2b BP2: отсек 2, отсек 3 | 2b NVMe 13 | MCIO x8 — Z-link 1C*2 (500 мм) |
3a BP3: отсек 0, отсек 1 | 3a NVMe 1 | Swift x8 — Z-link 1C*2 (240 мм) |
3b BP3: отсек 2, отсек 3 | 3b NVMe 2 | Swift x8 — Z-link 1C*2 (240 мм) |
4a BP4: отсек 0, отсек 1 | 4a NVMe 3 | Swift x8 — Z-link 1C*2 (240 мм) |
4b BP4: отсек 2, отсек 3 | 4b NVMe 4 | Swift x8 — Z-link 1C*2 (240 мм) |
5a BP5: отсек 0, отсек 1 | 5a NVMe 5 | Swift x8 — Z-link 1C*2 (240 мм) |
5b BP5: отсек 2, отсек 3 | 5b NVMe 6 | Swift x8 — Z-link 1C*2 (240 мм) |
6a BP6: отсек 0, отсек 1 | 6a NVMe 7 | Swift x8 — Z-link 1C*2 (240 мм) |
6b BP6: отсек 2, отсек 3 | 6b NVMe 8 | Swift x8 — Z-link 1C*2 (240 мм) |
7a BP7: отсек 0, отсек 1 | 7a NVMe 11 | MCIO x8 — Z-link 1C*2 (500 мм) |
7b BP7: отсек 2, отсек 3 | 7b NVMe 12 | MCIO x8 — Z-link 1C*2 (500 мм) |
8a BP8: отсек 0, отсек 1 | 8a NVMe 15 | MCIO x8 — Z-link 1C*2 (500 мм) |
8b BP8: отсек 2, отсек 3 | 8b NVMe 16 | MCIO x8 — Z-link 1C*2 (500 мм) |

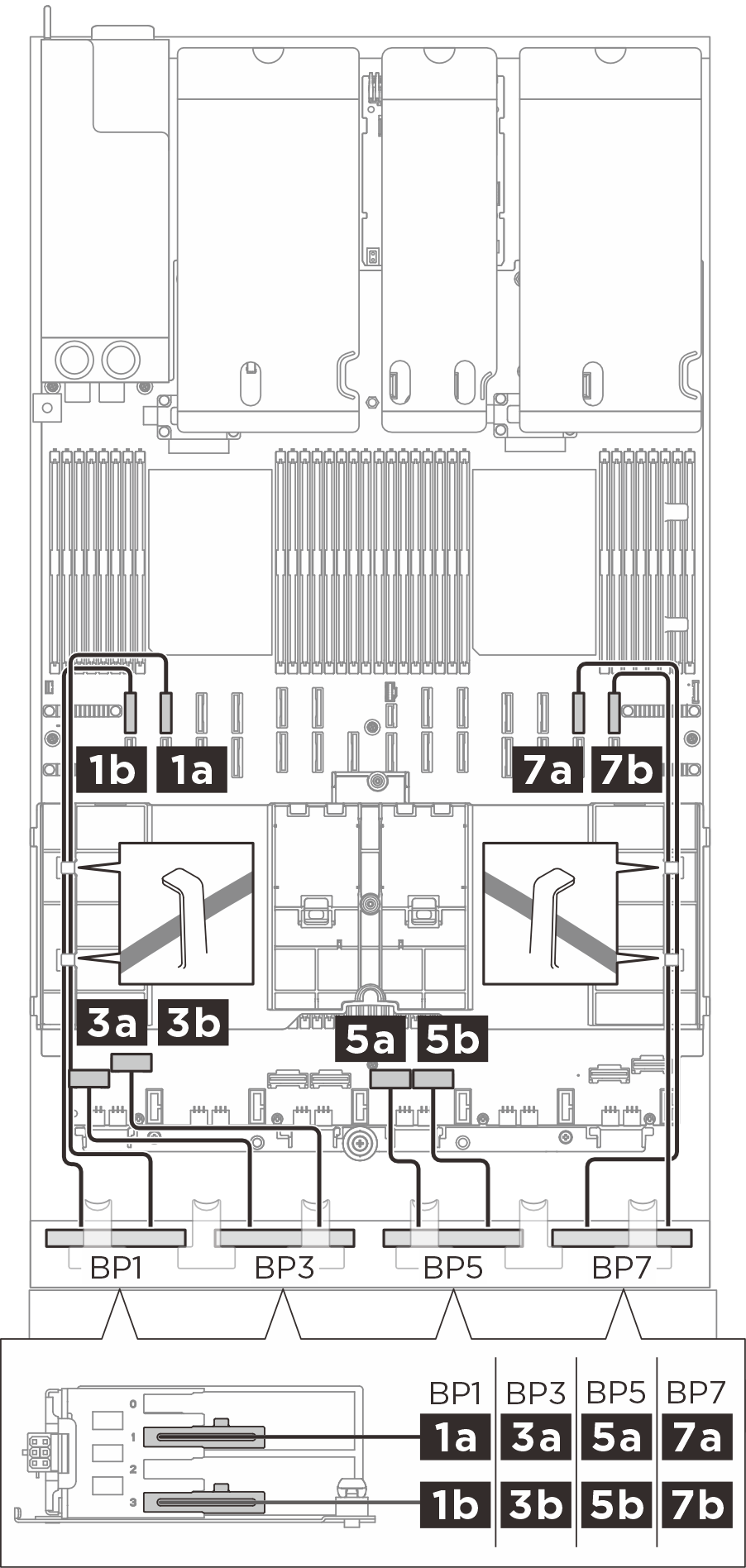

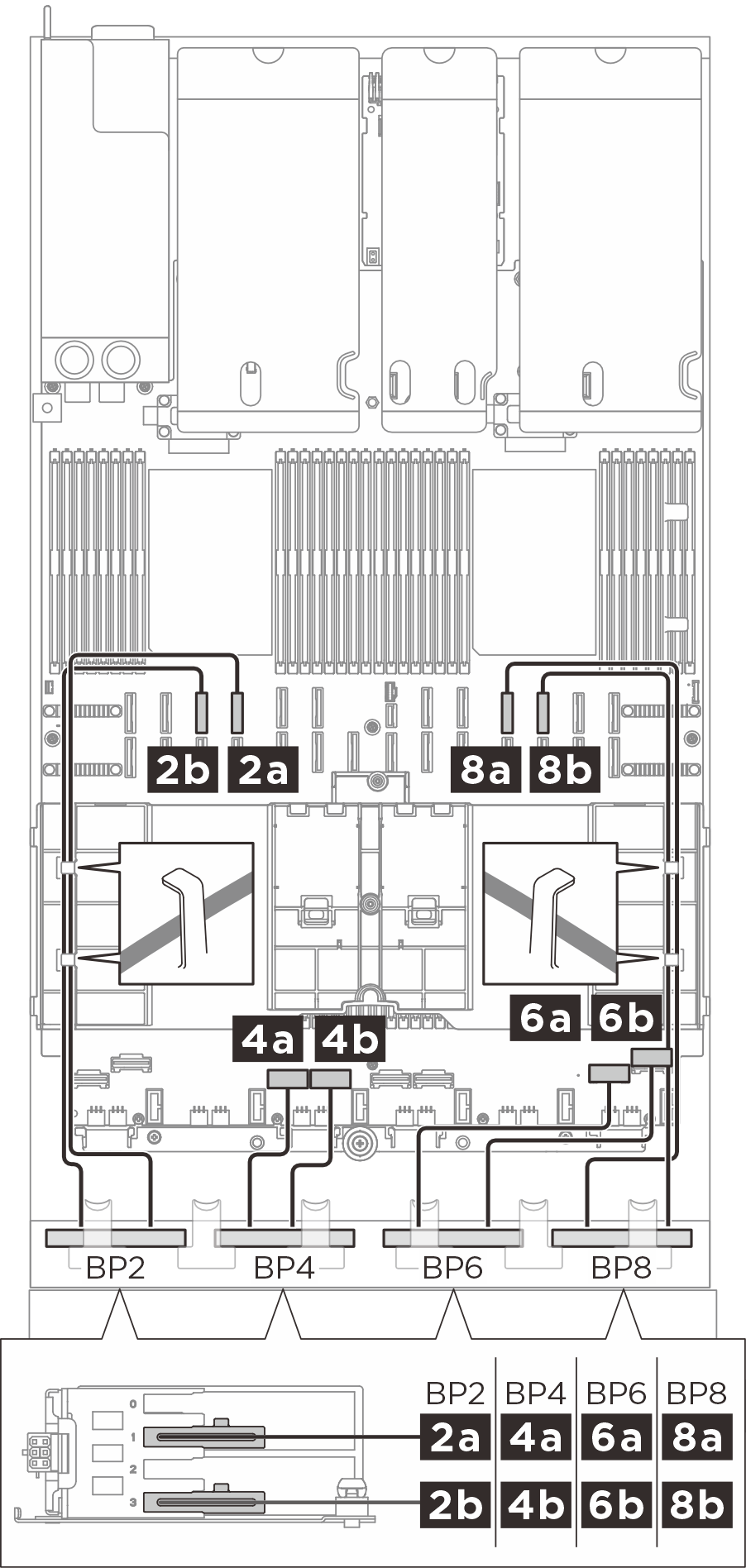

Прокладка сигнальных кабелей E3.S 2T
 |  |
| От (объединительная панель) | К (блок материнской платы) | Кабель |
|---|---|---|
1a BP1: отсек 1 | 1a NVMe 10 | MCIO x8 — Z-link 2C (500 мм) |
1b BP1: отсек 3 | 1b NVMe 9 | MCIO x8 — Z-link 2C (500 мм) |
2a BP2: отсек 1 | 2a NVMe 14 | MCIO x8 — Z-link 2C (500 мм) |
2b BP2: отсек 3 | 2b NVMe 13 | MCIO x8 — Z-link 2C (500 мм) |
3a BP3: отсек 1 | 3a NVMe 1 | Swift x8 — Z-link 1C*2 (240 мм) |
3b BP3: отсек 3 | 3b NVMe 2 | Swift x8 — Z-link 1C*2 (240 мм) |
4a BP4: отсек 1 | 4a NVMe 3 | Swift x8 — Z-link 1C*2 (240 мм) |
4b BP4: отсек 3 | 4b NVMe 4 | Swift x8 — Z-link 1C*2 (240 мм) |
5a BP5: отсек 1 | 5a NVMe 5 | Swift x8 — Z-link 1C*2 (240 мм) |
5b BP5: отсек 3 | 5b NVMe 6 | Swift x8 — Z-link 1C*2 (240 мм) |
6a BP6: отсек 1 | 6a NVMe 7 | Swift x8 — Z-link 1C*2 (240 мм) |
6b BP6: отсек 3 | 6b NVMe 8 | Swift x8 — Z-link 1C*2 (240 мм) |
7a BP7: отсек 1 | 7a NVMe 11 | MCIO x8 — Z-link 2C (500 мм) |
7b BP7: отсек 3 | 7b NVMe 12 | MCIO x8 — Z-link 2C (500 мм) |
8a BP8: отсек 1 | 8a NVMe 15 | MCIO x8 — Z-link 2C (500 мм) |
8b BP8: отсек 3 | 8b NVMe 16 | MCIO x8 — Z-link 2C (500 мм) |
