Disposición de los cables de la placa posterior E3.S
Use la sección para comprender la disposición de los cables de la placa posterior E3.S.
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

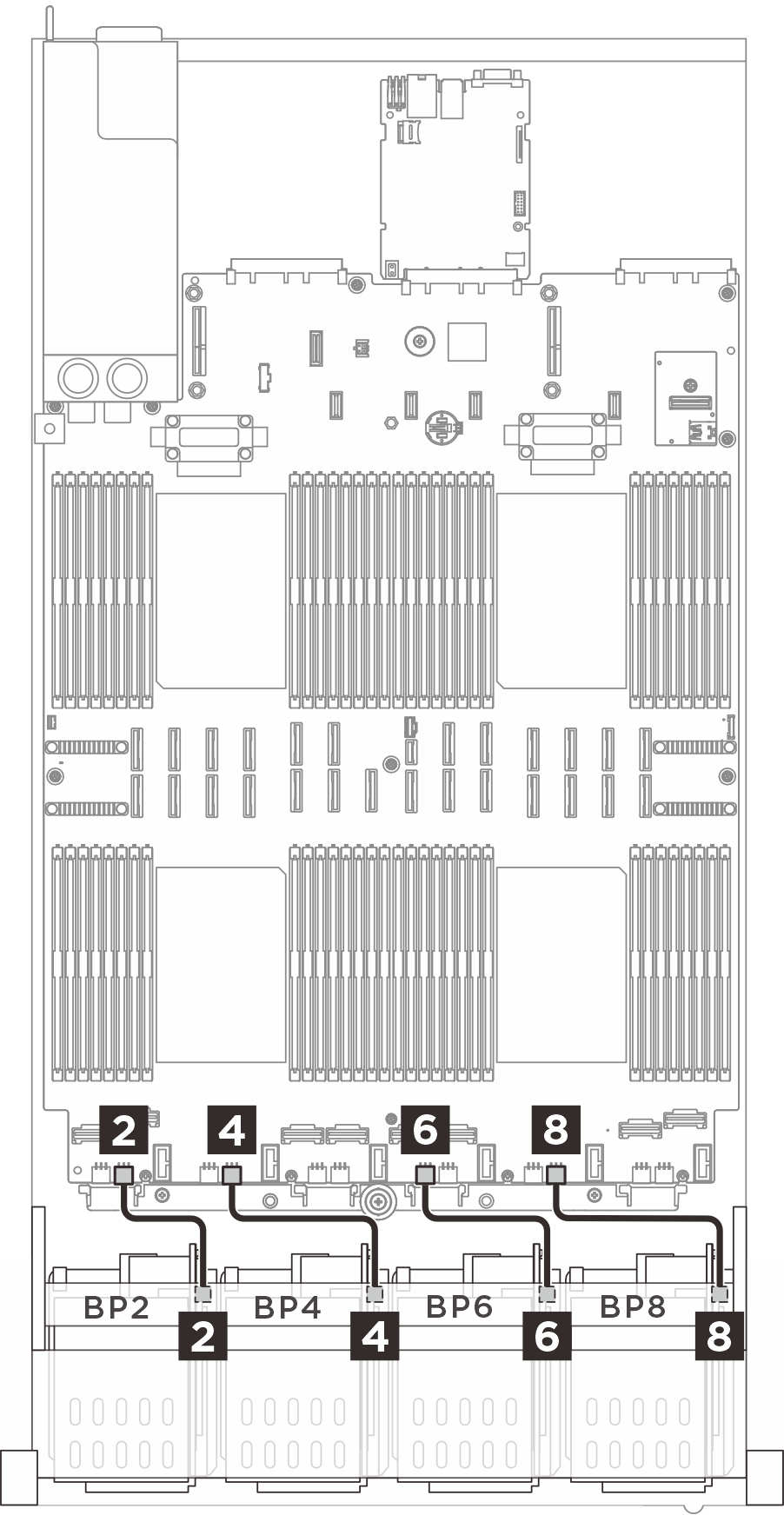

Disposición de los cables de alimentación
 |  |
| Desde (placa posterior) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1 BP1: PWR | 1 PWR BP3 | 6P+6S a 6P+6S (150 mm) |
2 BP2: PWR | 2 PWR BP2 | 6P+6S a 6P+6S (150 mm) |
3 BP3: PWR | 3 PWR BP5 | 6P+6S a 6P+6S (150 mm) |
4 BP4: PWR | 4 PWR BP4 | 6P+6S a 6P+6S (150 mm) |
5 BP5: PWR | 5 PWR BP8 | 6P+6S a 6P+6S (150 mm) |
6 BP6: PWR | 6 PWR BP7 | 6P+6S a 6P+6S (150 mm) |
7 BP7: PWR | 7 PWR BP11 | 6P+6S a 6P+6S (150 mm) |
8 BP8: PWR | 8 PWR BP10 | 6P+6S a 6P+6S (150 mm) |

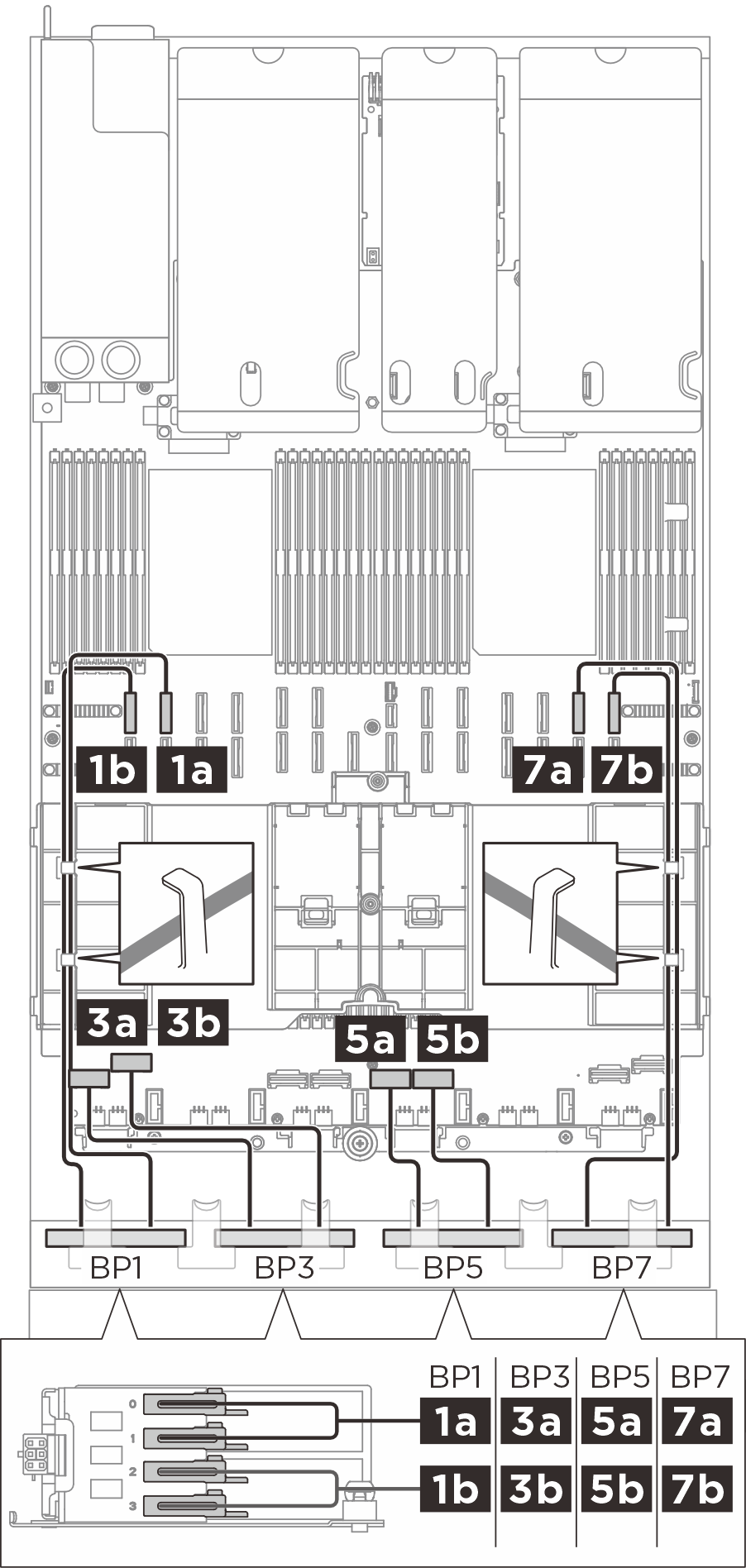

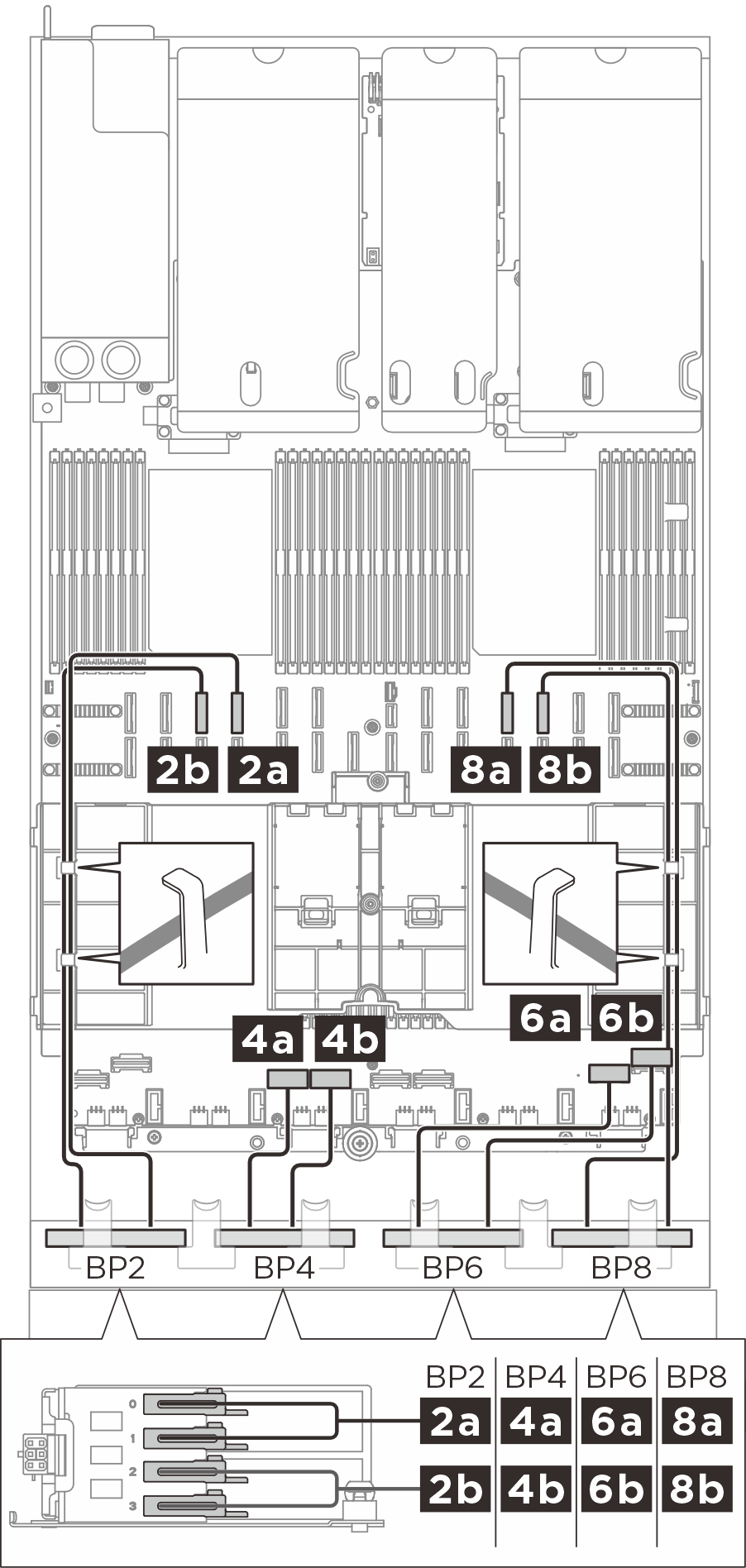

Disposición de los cables de señal E3.S 1T
 |  |
| Desde (placa posterior) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1a BP1: Bahía 0, Bahía 1 | 1a NVMe 10 | MCIO x8 a Z-link 1C*2 (500 mm) |
1b BP1: Bahía 2, Bahía 3 | 1b NVMe 9 | MCIO x8 a Z-link 1C*2 (500 mm) |
2a BP2: Bahía 0, Bahía 1 | 2a NVMe 14 | MCIO x8 a Z-link 1C*2 (500 mm) |
2b BP2: Bahía 2, Bahía 3 | 2b NVMe 13 | MCIO x8 a Z-link 1C*2 (500 mm) |
3a BP3: Bahía 0, Bahía 1 | 3a NVMe 1 | Swift x8 a Z-link 1C*2 (240 mm) |
3b BP3: Bahía 2, Bahía 3 | 3b NVMe 2 | Swift x8 a Z-link 1C*2 (240 mm) |
4a BP4: Bahía 0, Bahía 1 | 4a NVMe 3 | Swift x8 a Z-link 1C*2 (240 mm) |
4b BP4: Bahía 2, Bahía 3 | 4b NVMe 4 | Swift x8 a Z-link 1C*2 (240 mm) |
5a BP5: Bahía 0, Bahía 1 | 5a NVMe 5 | Swift x8 a Z-link 1C*2 (240 mm) |
5b BP5: Bahía 2, Bahía 3 | 5b NVMe 6 | Swift x8 a Z-link 1C*2 (240 mm) |
6a BP6: Bahía 0, Bahía 1 | 6a NVMe 7 | Swift x8 a Z-link 1C*2 (240 mm) |
6b BP6: Bahía 2, Bahía 3 | 6b NVMe 8 | Swift x8 a Z-link 1C*2 (240 mm) |
7a BP7: Bahía 0, Bahía 1 | 7a NVMe 11 | MCIO x8 a Z-link 1C*2 (500 mm) |
7b BP7: Bahía 2, Bahía 3 | 7b NVMe 12 | MCIO x8 a Z-link 1C*2 (500 mm) |
8a BP8: Bahía 0, Bahía 1 | 8a NVMe 15 | MCIO x8 a Z-link 1C*2 (500 mm) |
8b BP8: Bahía 2, Bahía 3 | 8b NVMe 16 | MCIO x8 a Z-link 1C*2 (500 mm) |

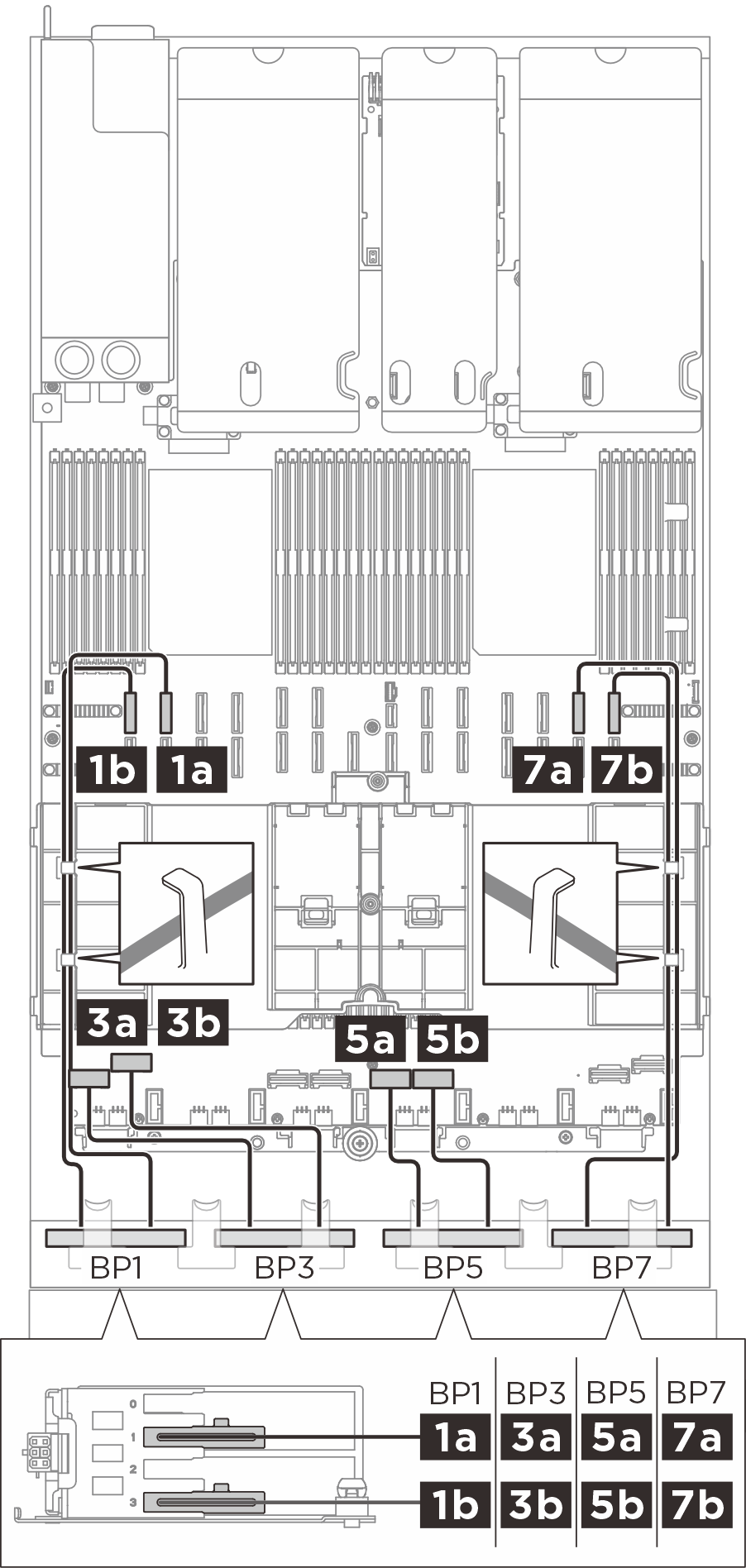

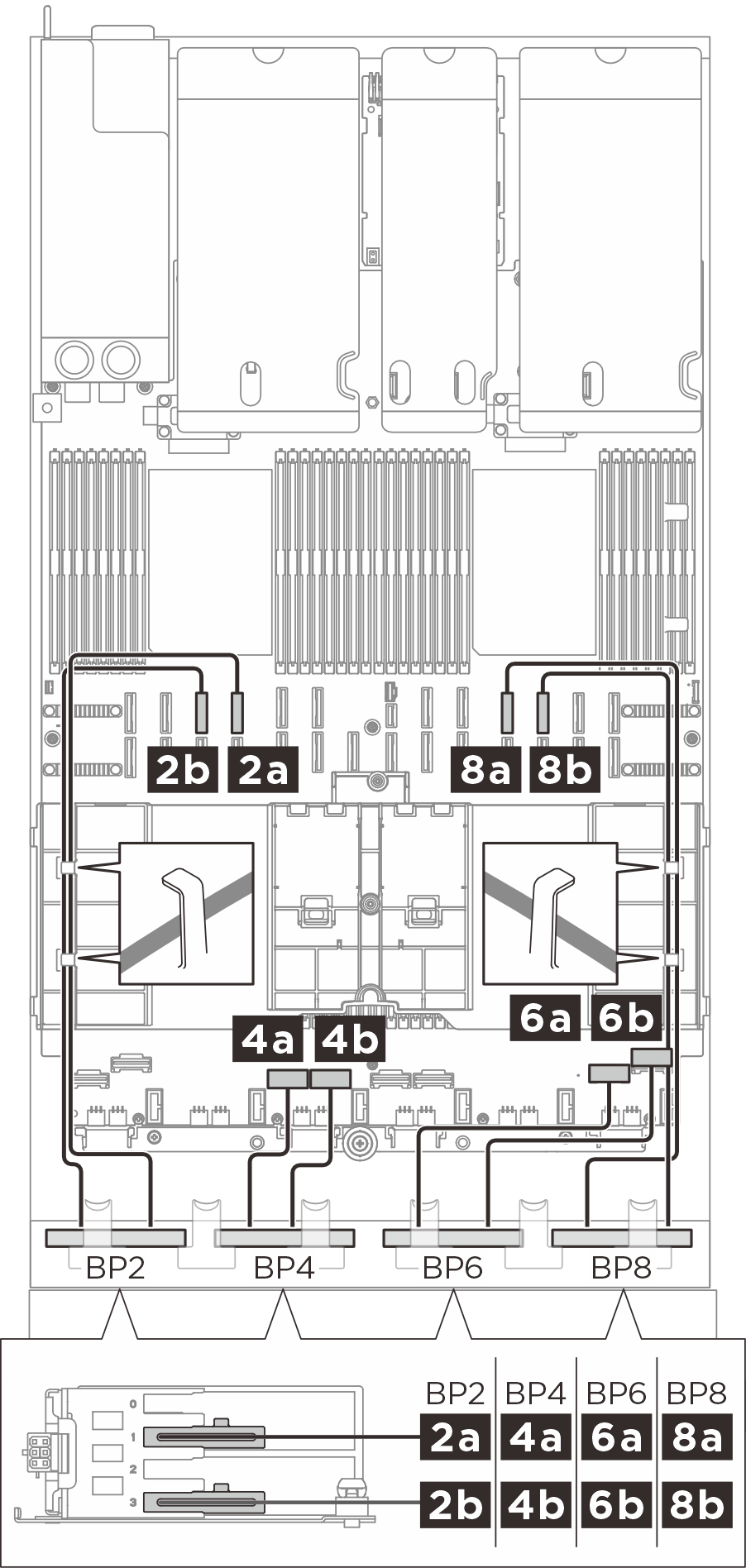

Disposición de los cables de señal E3.S 2T
 |  |
| Desde (placa posterior) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1a BP1: Bahía 1 | 1a NVMe 10 | MCIO x8 a Z-link 2C (500 mm) |
1b BP1: Bahía 3 | 1b NVMe 9 | MCIO x8 a Z-link 2C (500 mm) |
2a BP2: Bahía 1 | 2a NVMe 14 | MCIO x8 a Z-link 2C (500 mm) |
2b BP2: Bahía 3 | 2b NVMe 13 | MCIO x8 a Z-link 2C (500 mm) |
3a BP3: Bahía 1 | 3a NVMe 1 | Swift x8 a Z-link 1C*2 (240 mm) |
3b BP3: Bahía 3 | 3b NVMe 2 | Swift x8 a Z-link 1C*2 (240 mm) |
4a BP4: Bahía 1 | 4a NVMe 3 | Swift x8 a Z-link 1C*2 (240 mm) |
4b BP4: Bahía 3 | 4b NVMe 4 | Swift x8 a Z-link 1C*2 (240 mm) |
5a BP5: Bahía 1 | 5a NVMe 5 | Swift x8 a Z-link 1C*2 (240 mm) |
5b BP5: Bahía 3 | 5b NVMe 6 | Swift x8 a Z-link 1C*2 (240 mm) |
6a BP6: Bahía 1 | 6a NVMe 7 | Swift x8 a Z-link 1C*2 (240 mm) |
6b BP6: Bahía 3 | 6b NVMe 8 | Swift x8 a Z-link 1C*2 (240 mm) |
7a BP7: Bahía 1 | 7a NVMe 11 | MCIO x8 a Z-link 2C (500 mm) |
7b BP7: Bahía 3 | 7b NVMe 12 | MCIO x8 a Z-link 2C (500 mm) |
8a BP8: Bahía 1 | 8a NVMe 15 | MCIO x8 a Z-link 2C (500 mm) |
8b BP8: Bahía 3 | 8b NVMe 16 | MCIO x8 a Z-link 2C (500 mm) |
