E3.S 背板纜線佈線
使用本節可瞭解 E3.S 背板的纜線佈線。
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

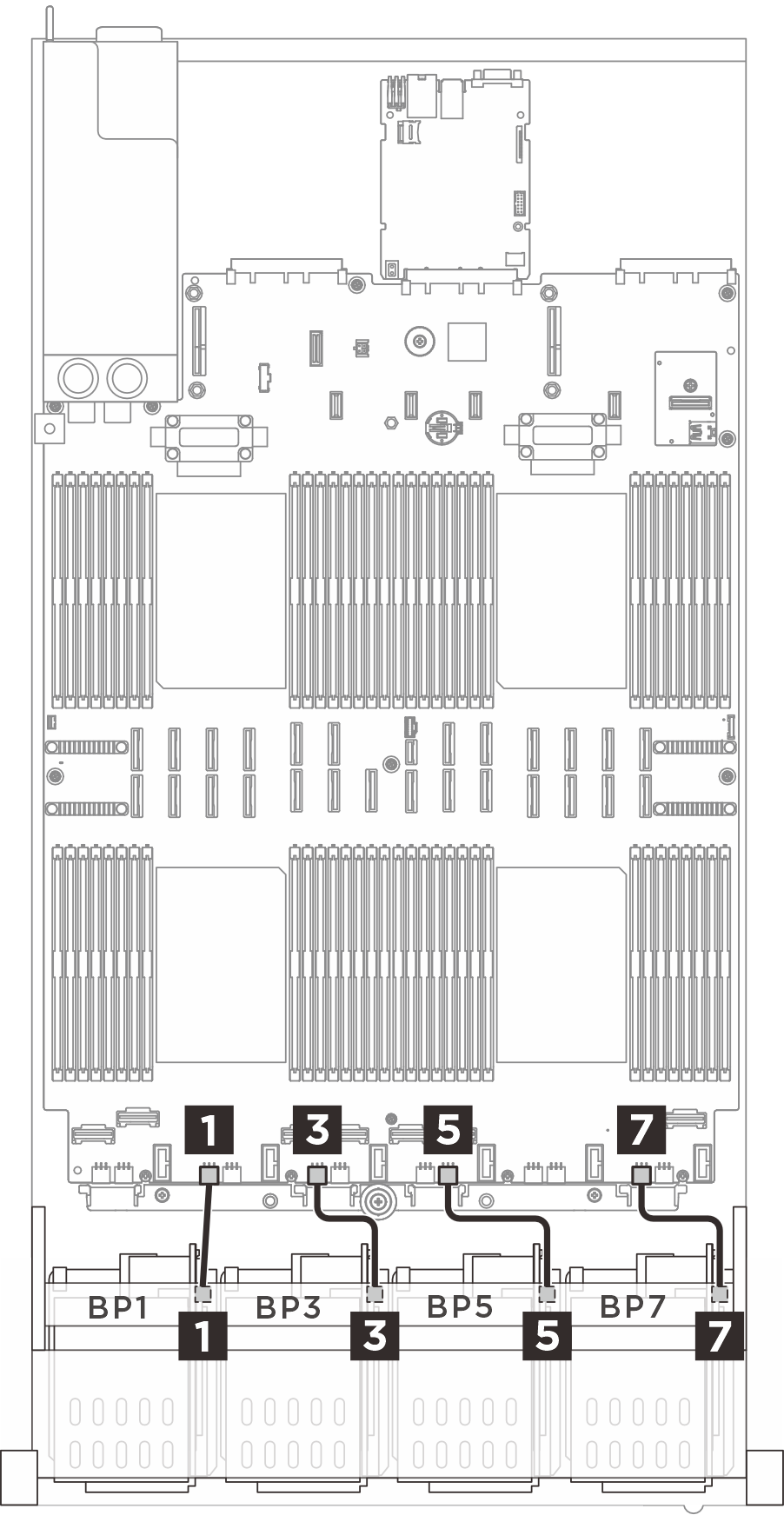

電源線佈線
 |  |
| 從（背板） | 到（主機板組件） | 纜線 |
|---|---|---|
1 BP1：PWR | 1 BP3 PWR | 6P+6S 至 6P+6S（150 公釐） |
2 BP2：PWR | 2 BP2 PWR | 6P+6S 至 6P+6S（150 公釐） |
3 BP3：PWR | 3 BP5 PWR | 6P+6S 至 6P+6S（150 公釐） |
4 BP4：PWR | 4 BP4 PWR | 6P+6S 至 6P+6S（150 公釐） |
5 BP5：PWR | 5 BP8 PWR | 6P+6S 至 6P+6S（150 公釐） |
6 BP6：PWR | 6 BP7 PWR | 6P+6S 至 6P+6S（150 公釐） |
7 BP7：PWR | 7 BP11 PWR | 6P+6S 至 6P+6S（150 公釐） |
8 BP8：PWR | 8 BP10 PWR | 6P+6S 至 6P+6S（150 公釐） |

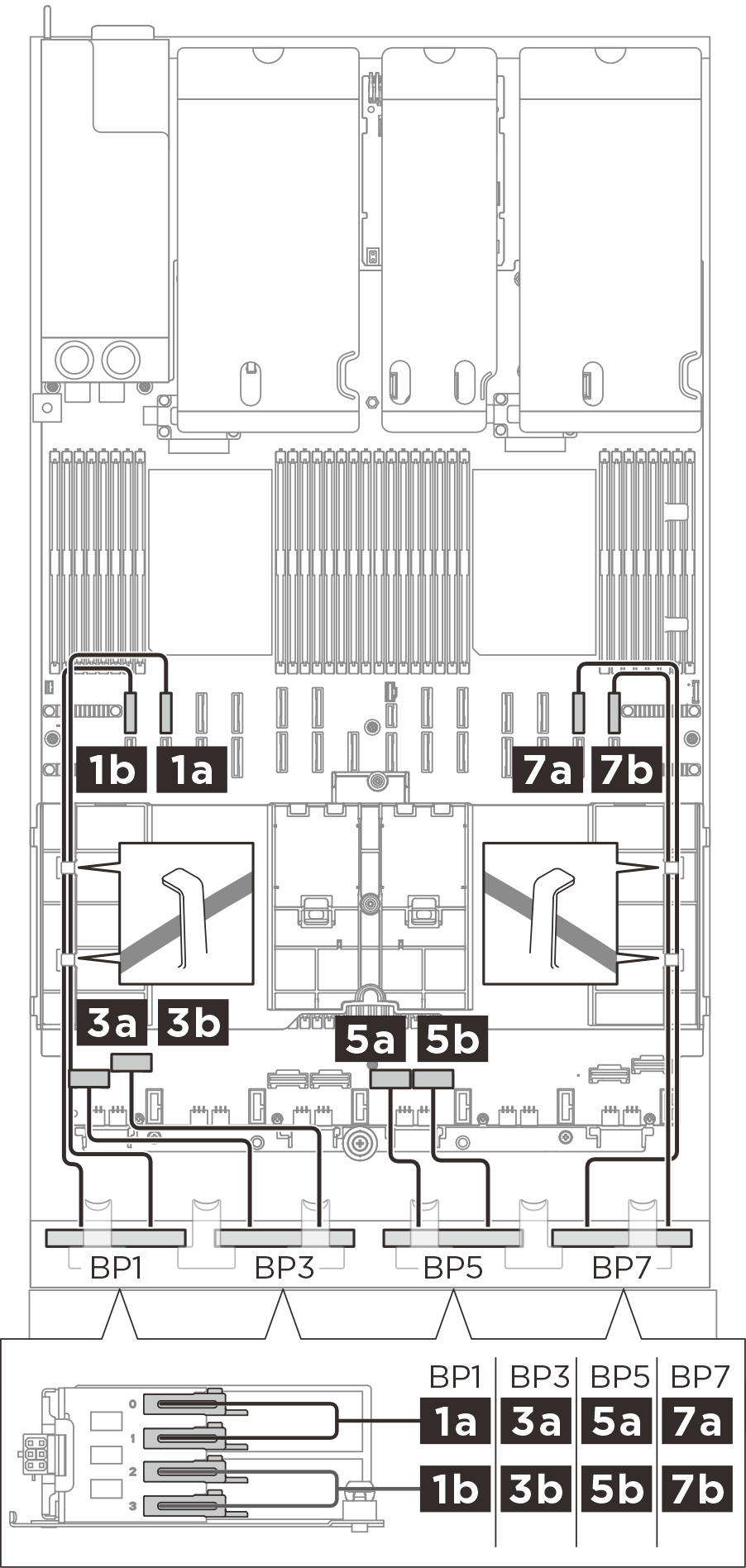

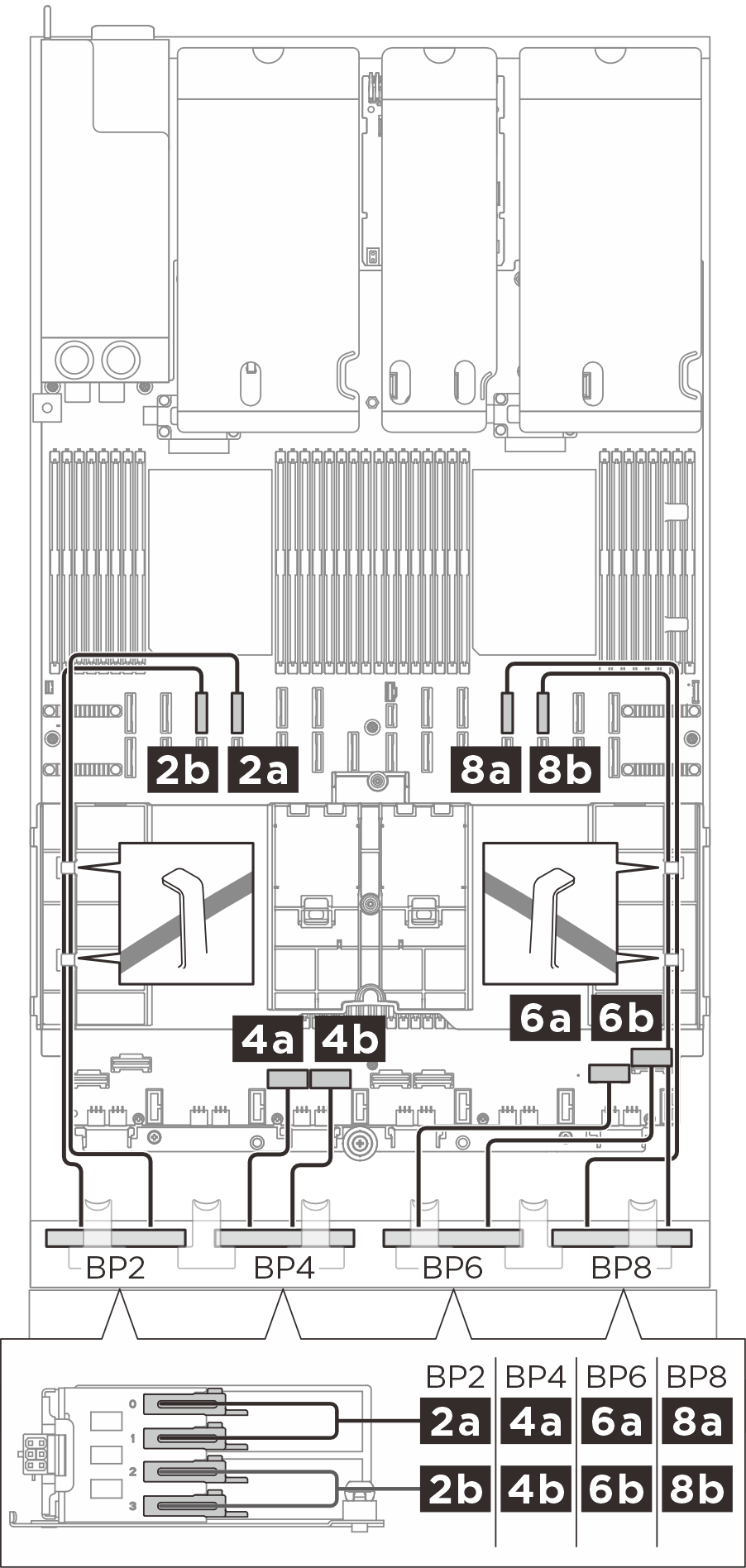

E3.S 1T 信號線佈線
 |  |
| 從（背板） | 到（主機板組件） | 纜線 |
|---|---|---|
1a BP1：機槽 0、機槽 1 | 1a NVMe 10 | MCIO x8 至 Z-link 1C*2（500 公釐） |
1b BP1：機槽 2、機槽 3 | 1b NVMe 9 | MCIO x8 至 Z-link 1C*2（500 公釐） |
2a BP2：機槽 0、機槽 1 | 2a NVMe 14 | MCIO x8 至 Z-link 1C*2（500 公釐） |
2b BP2：機槽 2、機槽 3 | 2b NVMe 13 | MCIO x8 至 Z-link 1C*2（500 公釐） |
3a BP3：機槽 0、機槽 1 | 3a NVMe 1 | Swift x8 至 Z-link 1C*2（240 公釐） |
3b BP3：機槽 2、機槽 3 | 3b NVMe 2 | Swift x8 至 Z-link 1C*2（240 公釐） |
4a BP4：機槽 0、機槽 1 | 4a NVMe 3 | Swift x8 至 Z-link 1C*2（240 公釐） |
4b BP4：機槽 2、機槽 3 | 4b NVMe 4 | Swift x8 至 Z-link 1C*2（240 公釐） |
5a BP5：機槽 0、機槽 1 | 5a NVMe 5 | Swift x8 至 Z-link 1C*2（240 公釐） |
5b BP5：機槽 2、機槽 3 | 5b NVMe 6 | Swift x8 至 Z-link 1C*2（240 公釐） |
6a BP6：機槽 0、機槽 1 | 6a NVMe 7 | Swift x8 至 Z-link 1C*2（240 公釐） |
6b BP6：機槽 2、機槽 3 | 6b NVMe 8 | Swift x8 至 Z-link 1C*2（240 公釐） |
7a BP7：機槽 0、機槽 1 | 7a NVMe 11 | MCIO x8 至 Z-link 1C*2（500 公釐） |
7b BP7：機槽 2、機槽 3 | 7b NVMe 12 | MCIO x8 至 Z-link 1C*2（500 公釐） |
8a BP8：機槽 0、機槽 1 | 8a NVMe 15 | MCIO x8 至 Z-link 1C*2（500 公釐） |
8b BP8：機槽 2、機槽 3 | 8b NVMe 16 | MCIO x8 至 Z-link 1C*2（500 公釐） |

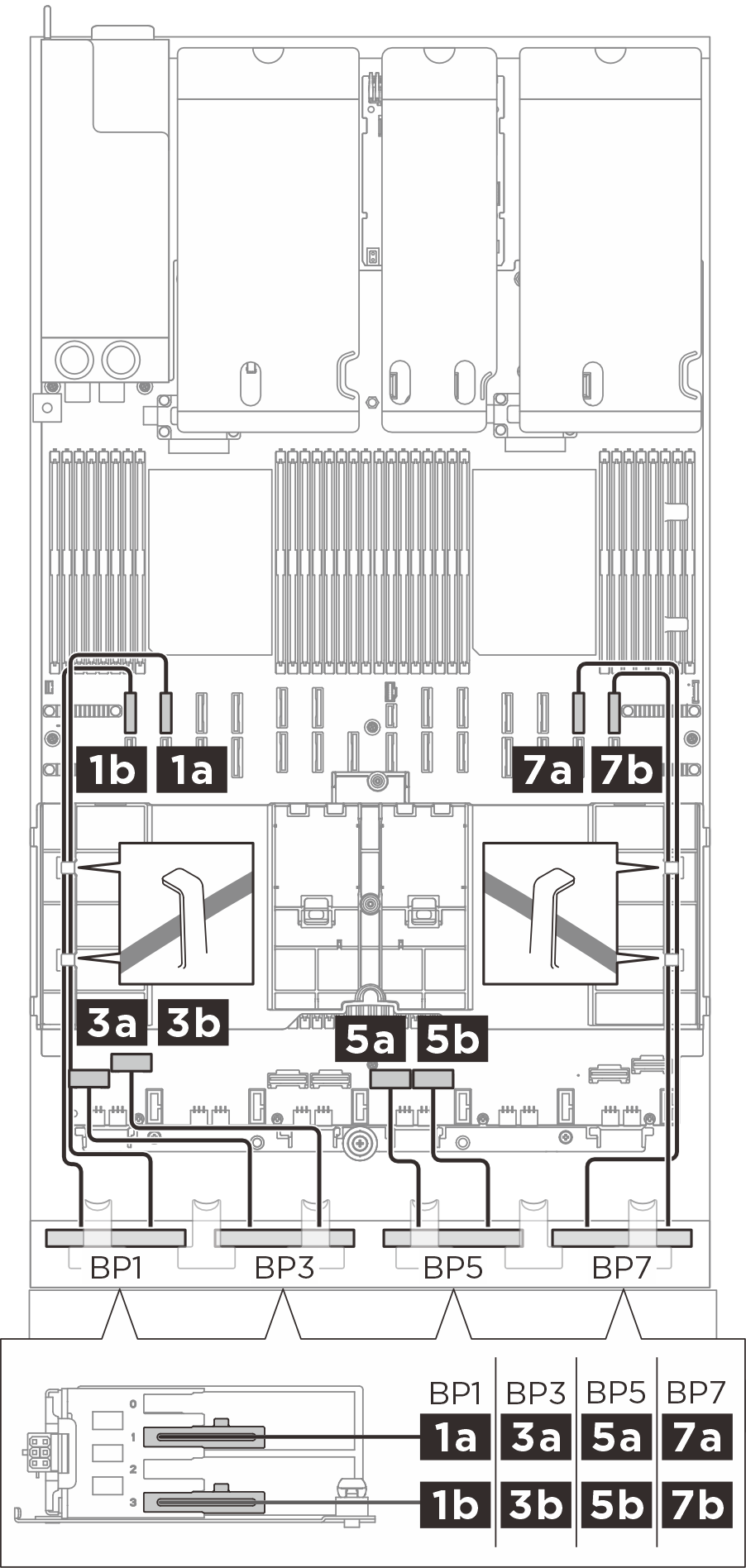

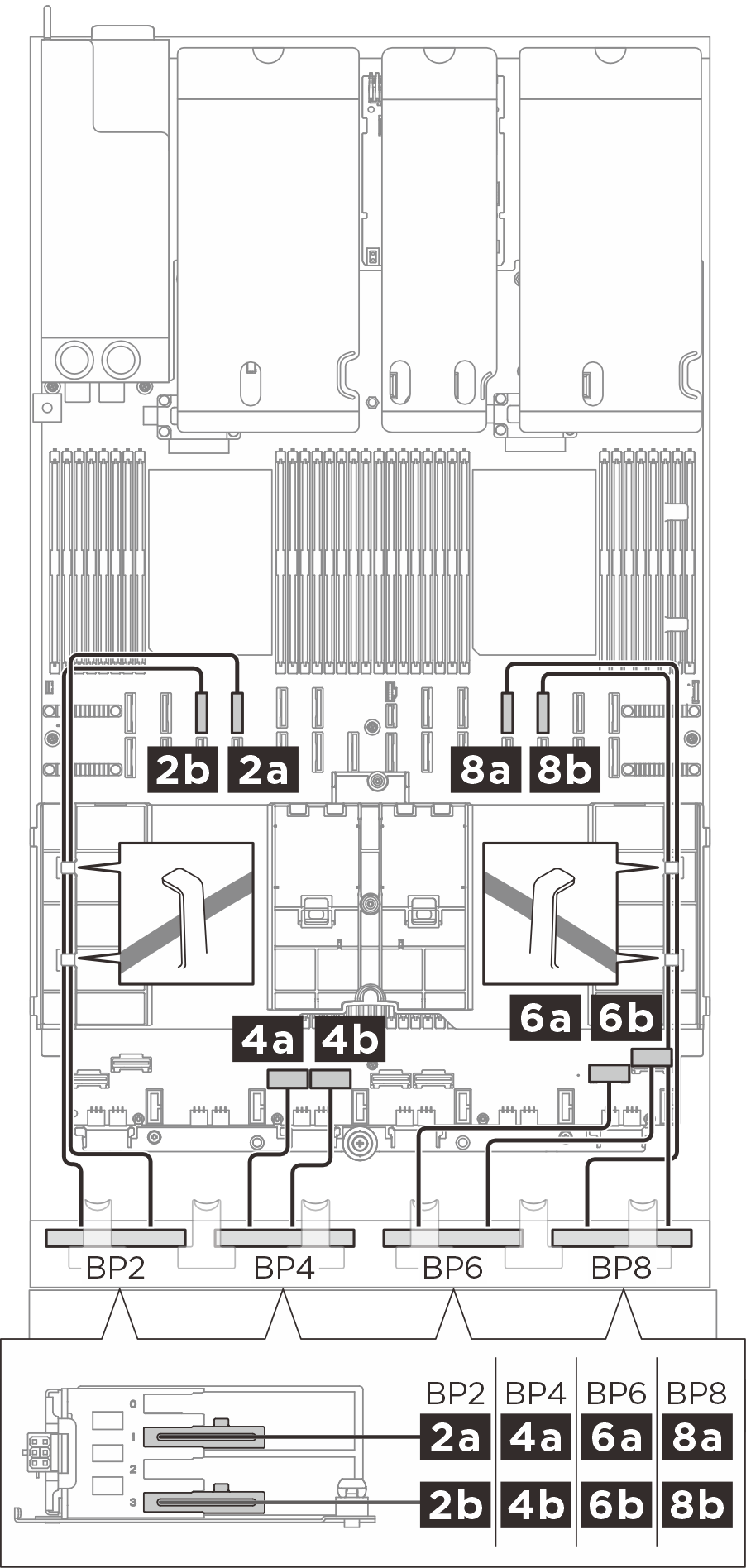

E3.S 2T 信號線佈線
 |  |
| 從（背板） | 到（主機板組件） | 纜線 |
|---|---|---|
1a BP1：機槽 1 | 1a NVMe 10 | MCIO x8 至 Z-link 2C（500 公釐） |
1b BP1：機槽 3 | 1b NVMe 9 | MCIO x8 至 Z-link 2C（500 公釐） |
2a BP2：機槽 1 | 2a NVMe 14 | MCIO x8 至 Z-link 2C（500 公釐） |
2b BP2：機槽 3 | 2b NVMe 13 | MCIO x8 至 Z-link 2C（500 公釐） |
3a BP3：機槽 1 | 3a NVMe 1 | Swift x8 至 Z-link 1C*2（240 公釐） |
3b BP3：機槽 3 | 3b NVMe 2 | Swift x8 至 Z-link 1C*2（240 公釐） |
4a BP4：機槽 1 | 4a NVMe 3 | Swift x8 至 Z-link 1C*2（240 公釐） |
4b BP4：機槽 3 | 4b NVMe 4 | Swift x8 至 Z-link 1C*2（240 公釐） |
5a BP5：機槽 1 | 5a NVMe 5 | Swift x8 至 Z-link 1C*2（240 公釐） |
5b BP5：機槽 3 | 5b NVMe 6 | Swift x8 至 Z-link 1C*2（240 公釐） |
6a BP6：機槽 1 | 6a NVMe 7 | Swift x8 至 Z-link 1C*2（240 公釐） |
6b BP6：機槽 3 | 6b NVMe 8 | Swift x8 至 Z-link 1C*2（240 公釐） |
7a BP7：機槽 1 | 7a NVMe 11 | MCIO x8 至 Z-link 2C（500 公釐） |
7b BP7：機槽 3 | 7b NVMe 12 | MCIO x8 至 Z-link 2C（500 公釐） |
8a BP8：機槽 1 | 8a NVMe 15 | MCIO x8 至 Z-link 2C（500 公釐） |
8b BP8：機槽 3 | 8b NVMe 16 | MCIO x8 至 Z-link 2C（500 公釐） |
