Kabelführung der E3.S-Rückwandplatine
In diesem Abschnitt wird die Kabelführung für die E3.S-Rückwandplatine beschrieben.
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

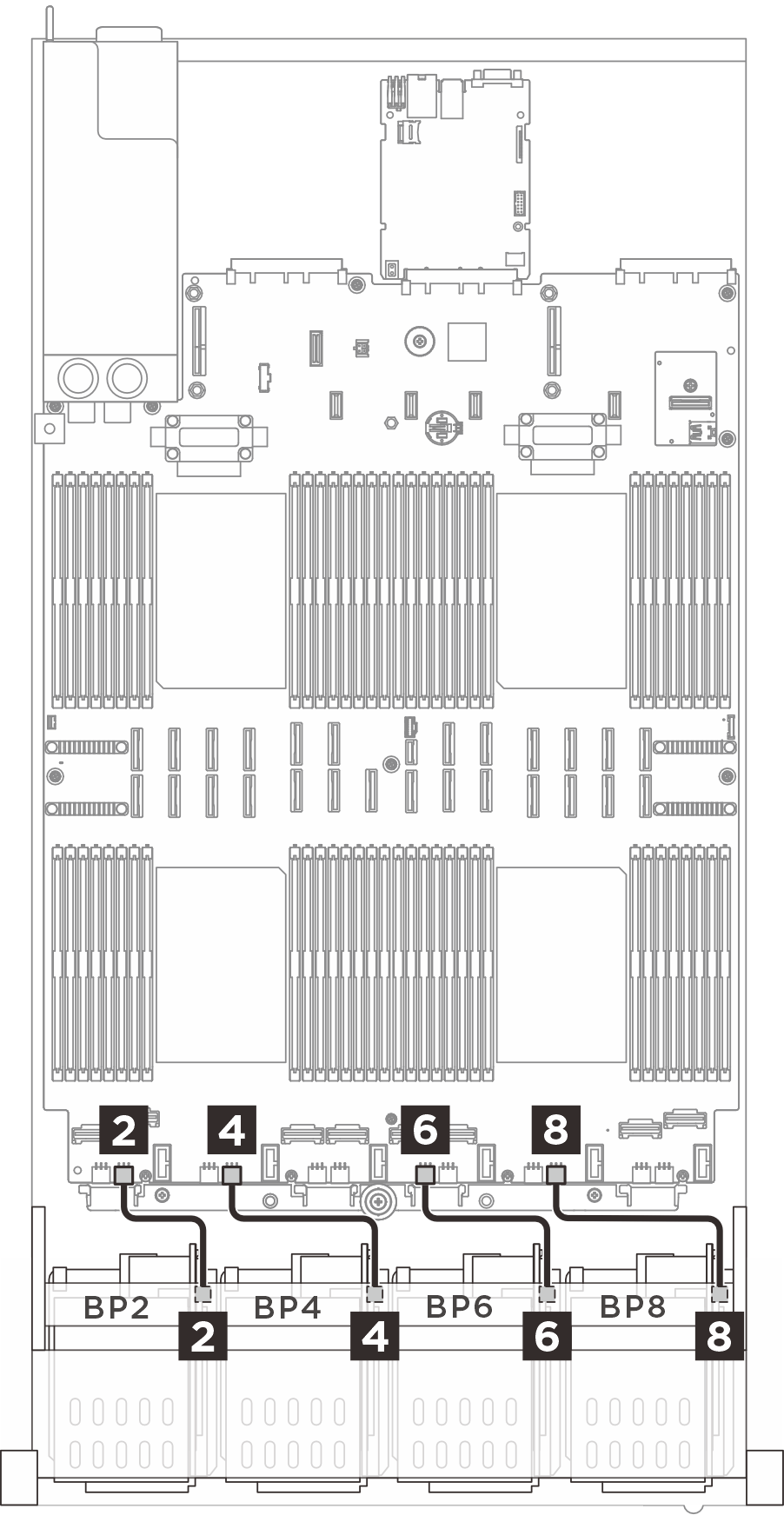

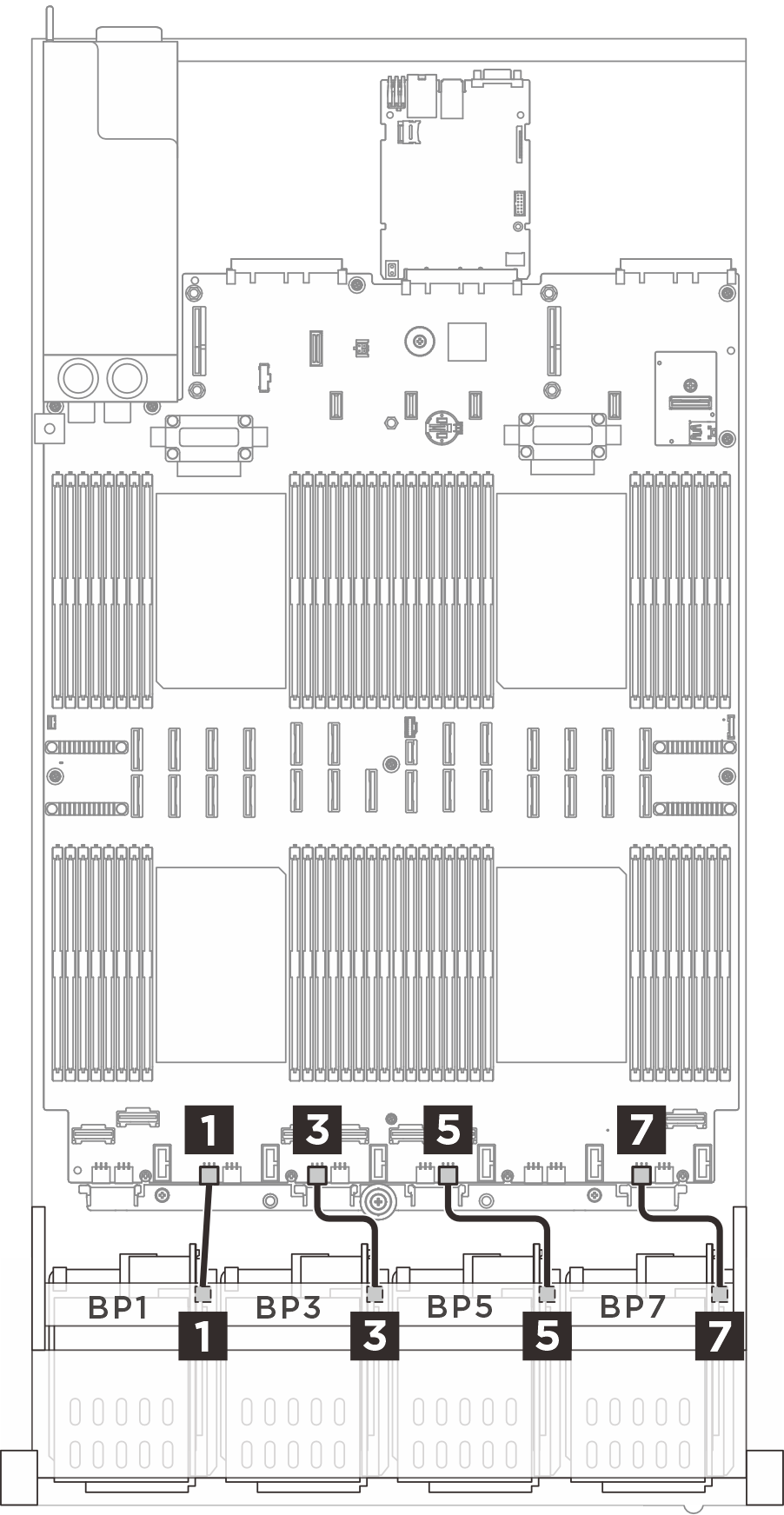

Netzkabelführung
 |  |
| Von (Rückwandplatine) | Zu (Systemplatinenbaugruppe) | Kabel |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S auf 6P+6S (150 mm) |
2 BP2: PWR | 2 BP2 PWR | 6P+6S auf 6P+6S (150 mm) |
3 BP3: PWR | 3 BP5 PWR | 6P+6S auf 6P+6S (150 mm) |
4 BP4: PWR | 4 BP4 PWR | 6P+6S auf 6P+6S (150 mm) |
5 BP5: PWR | 5 BP8 PWR | 6P+6S auf 6P+6S (150 mm) |
6 BP6: PWR | 6 BP7 PWR | 6P+6S auf 6P+6S (150 mm) |
7 BP7: PWR | 7 BP11 PWR | 6P+6S auf 6P+6S (150 mm) |
8 BP8: PWR | 8 BP10 PWR | 6P+6S auf 6P+6S (150 mm) |

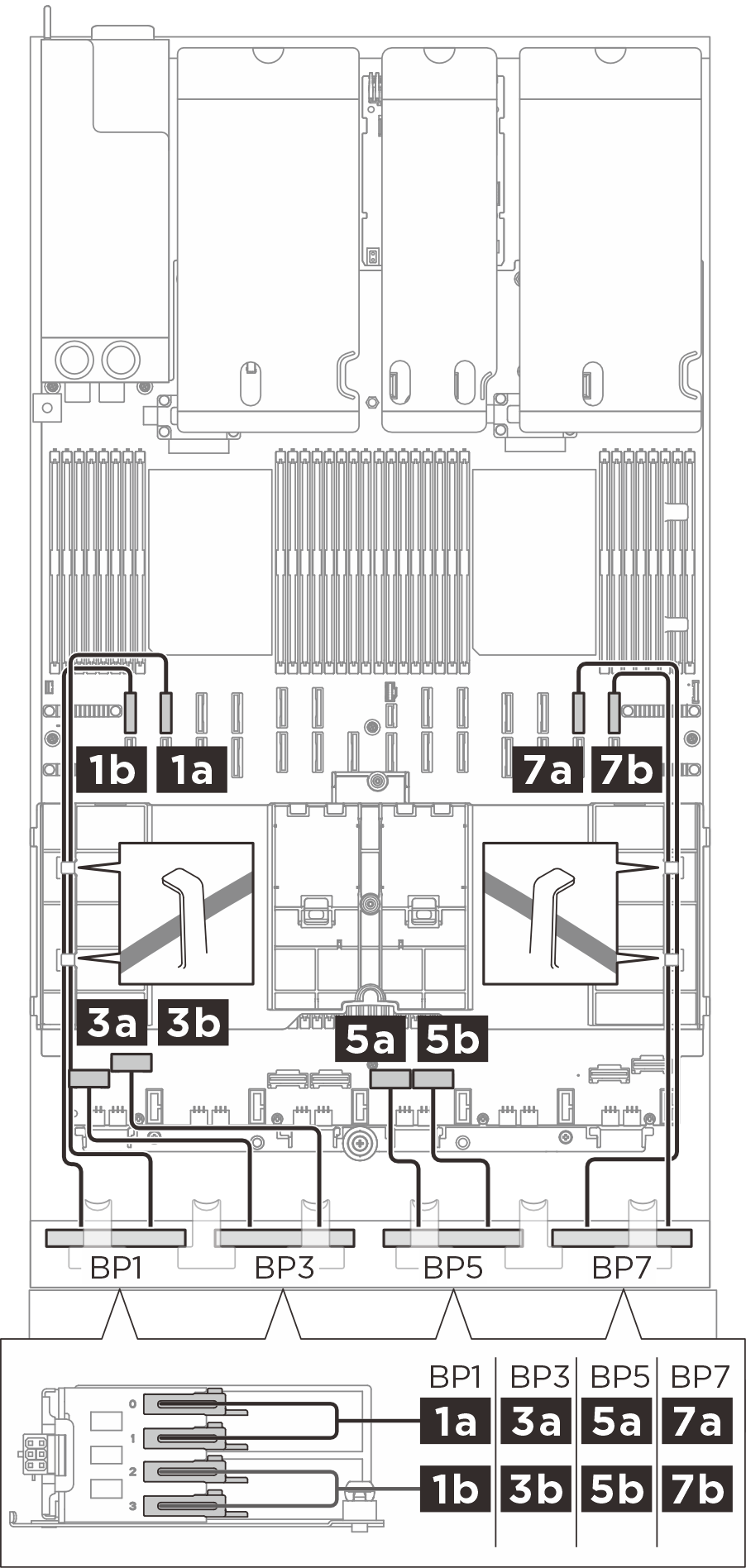

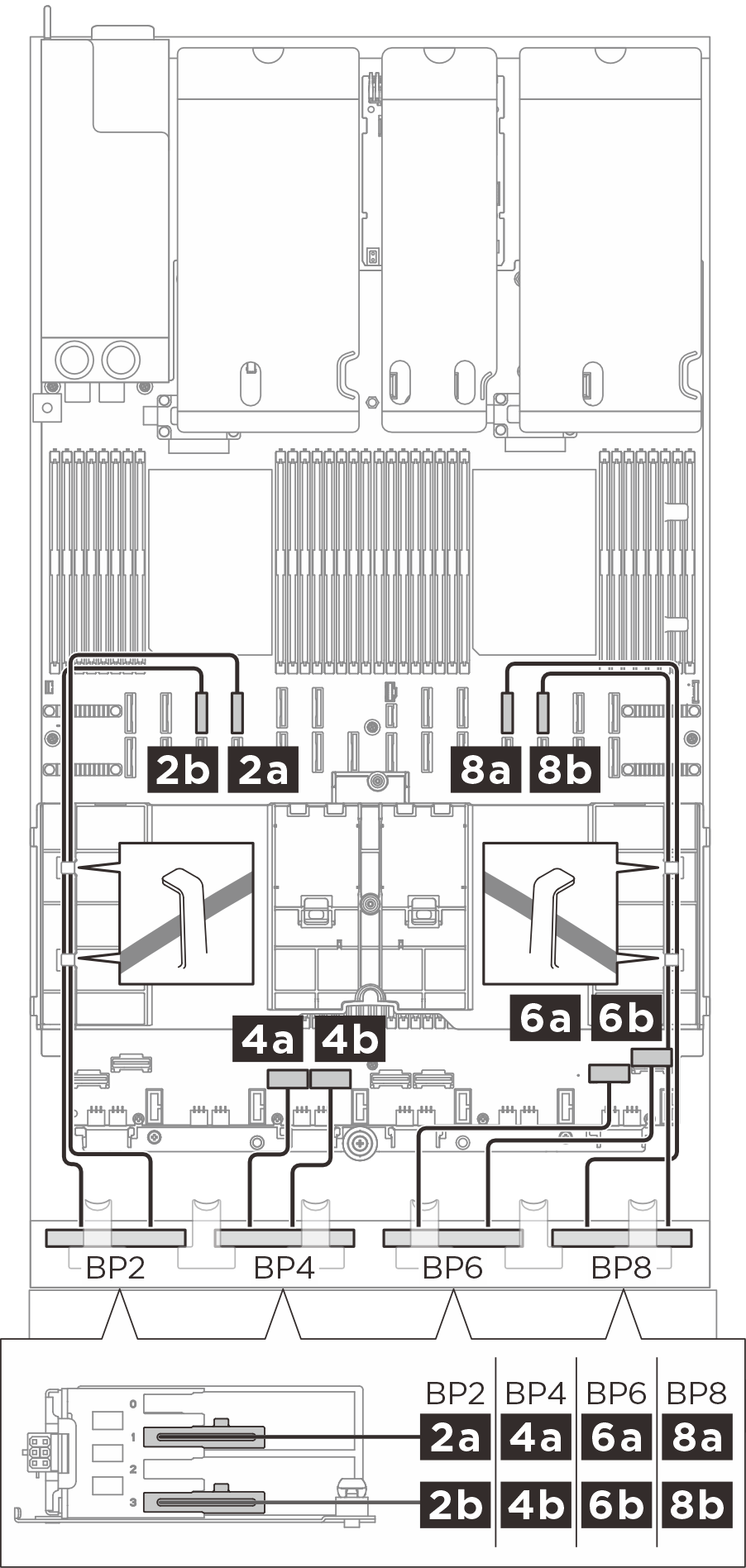

Kabelführung für E3.S-1T-Signalkabel
 |  |
| Von (Rückwandplatine) | Zu (Systemplatinenbaugruppe) | Kabel |
|---|---|---|
1a BP1: Position 0, Position 1 | 1a NVMe 10 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
1b BP1: Position 2, Position 3 | 1b NVMe 9 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
2a BP2: Position 0, Position 1 | 2a NVMe 14 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
2b BP2: Position 2, Position 3 | 2b NVMe 13 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
3a BP3: Position 0, Position 1 | 3a NVMe 1 | Swift x8 auf Z-Link 1C*2 (240 mm) |
3b BP3: Position 2, Position 3 | 3b NVMe 2 | Swift x8 auf Z-Link 1C*2 (240 mm) |
4a BP4: Position 0, Position 1 | 4a NVMe 3 | Swift x8 auf Z-Link 1C*2 (240 mm) |
4b BP4: Position 2, Position 3 | 4b NVMe 4 | Swift x8 auf Z-Link 1C*2 (240 mm) |
5a BP5: Position 0, Position 1 | 5a NVMe 5 | Swift x8 auf Z-Link 1C*2 (240 mm) |
5b BP5: Position 2, Position 3 | 5b NVMe 6 | Swift x8 auf Z-Link 1C*2 (240 mm) |
6a BP6: Position 0, Position 1 | 6a NVMe 7 | Swift x8 auf Z-Link 1C*2 (240 mm) |
6b BP6: Position 2, Position 3 | 6b NVMe 8 | Swift x8 auf Z-Link 1C*2 (240 mm) |
7a BP7: Position 0, Position 1 | 7a NVMe 11 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
7b BP7: Position 2, Position 3 | 7b NVMe 12 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
8a BP8: Position 0, Position 1 | 8a NVMe 15 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
8b BP8: Position 2, Position 3 | 8b NVMe 16 | MCIO x8 auf Z-Link 1C*2 (500 mm) |
Kabelführung für E3.S-2T-Signalkabel
 |  |
| Von (Rückwandplatine) | Zu (Systemplatinenbaugruppe) | Kabel |
|---|---|---|
1a BP1: Position 1 | 1a NVMe 10 | MCIO x8 auf Z-Link 2C (500 mm) |
1b BP1: Position 3 | 1b NVMe 9 | MCIO x8 auf Z-Link 2C (500 mm) |
2a BP2: Position 1 | 2a NVMe 14 | MCIO x8 auf Z-Link 2C (500 mm) |
2b BP2: Position 3 | 2b NVMe 13 | MCIO x8 auf Z-Link 2C (500 mm) |
3a BP3: Position 1 | 3a NVMe 1 | Swift x8 auf Z-Link 1C*2 (240 mm) |
3b BP3: Position 3 | 3b NVMe 2 | Swift x8 auf Z-Link 1C*2 (240 mm) |
4a BP4: Position 1 | 4a NVMe 3 | Swift x8 auf Z-Link 1C*2 (240 mm) |
4b BP4: Position 3 | 4b NVMe 4 | Swift x8 auf Z-Link 1C*2 (240 mm) |
5a BP5: Position 1 | 5a NVMe 5 | Swift x8 auf Z-Link 1C*2 (240 mm) |
5b BP5: Position 3 | 5b NVMe 6 | Swift x8 auf Z-Link 1C*2 (240 mm) |
6a BP6: Position 1 | 6a NVMe 7 | Swift x8 auf Z-Link 1C*2 (240 mm) |
6b BP6: Position 3 | 6b NVMe 8 | Swift x8 auf Z-Link 1C*2 (240 mm) |
7a BP7: Position 1 | 7a NVMe 11 | MCIO x8 auf Z-Link 2C (500 mm) |
7b BP7: Position 3 | 7b NVMe 12 | MCIO x8 auf Z-Link 2C (500 mm) |
8a BP8: Position 1 | 8a NVMe 15 | MCIO x8 auf Z-Link 2C (500 mm) |
8b BP8: Position 3 | 8b NVMe 16 | MCIO x8 auf Z-Link 2C (500 mm) |
