Kabelführung der hinteren Rückwandplatine für M.2-Laufwerke
In diesem Abschnitt erfahren Sie, wie die Kabelführung der hinteren Rückwandplatine für M.2-Laufwerke funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

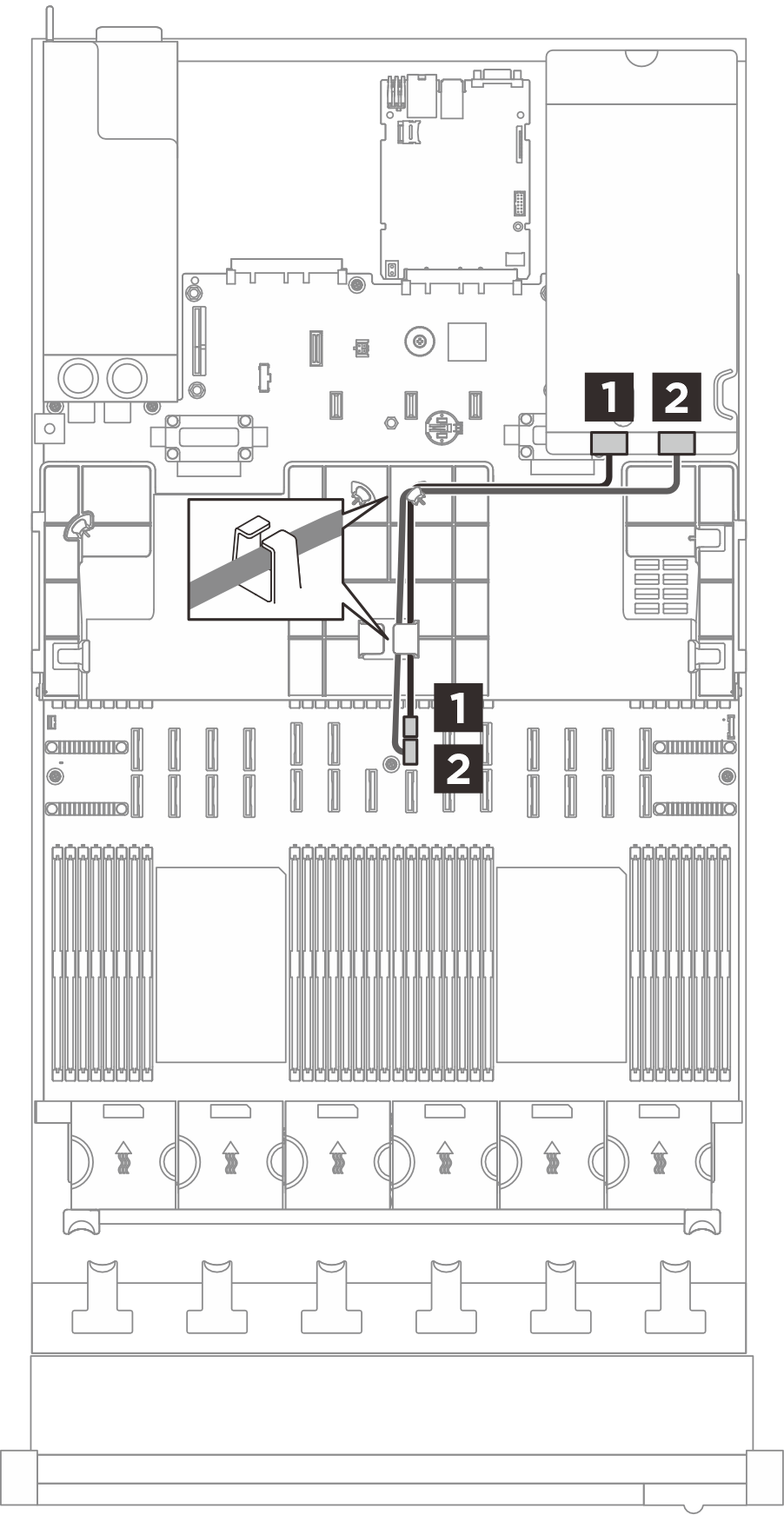

Abbildung 1. Kabelführung der hinteren Rückwandplatine für M.2-Laufwerke
| Von (Systemplatinenbaugruppe) | Zu (Hinterer M.2-Bootadapter) | Kabel |
|---|---|---|
1 M.2-Stromversorgung | 1 M.2-Stromversorgung | 2x10P auf 2x10P (520 mm) |
2 M.2-Signal | 2 M.2-Signal | MCIO x4 auf MCIO x4 (520 mm) |
