Kabelführung für den seriellen Anschluss

In diesem Abschnitt erfahren Sie, wie die Kabelführung für das serielle Anschlussmodul funktioniert.

Anmerkung

Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

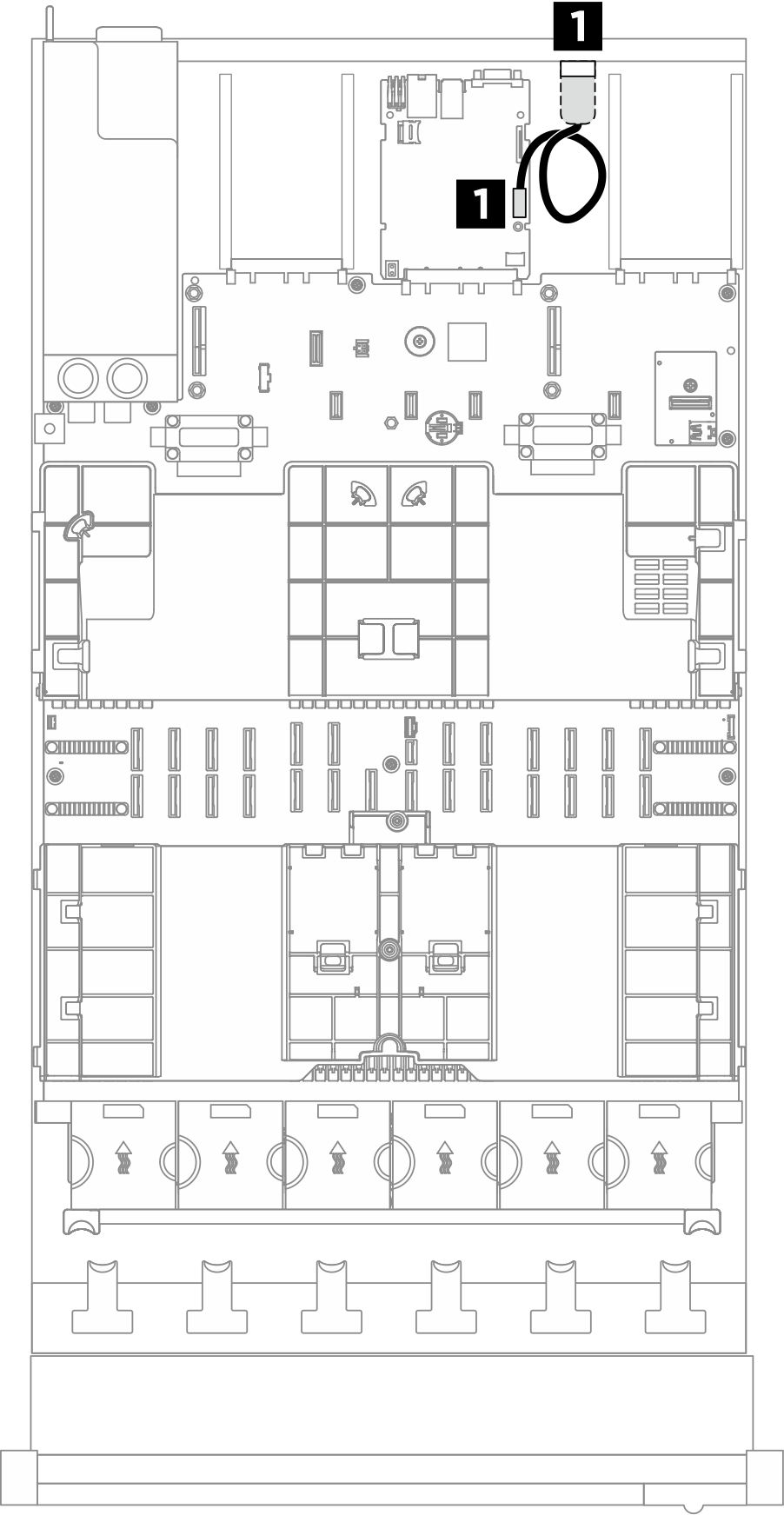

Abbildung 1. Kabelführung für serielles Anschlussmodul bei Servermodellen mit drei PCIe-Adapterkarten
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

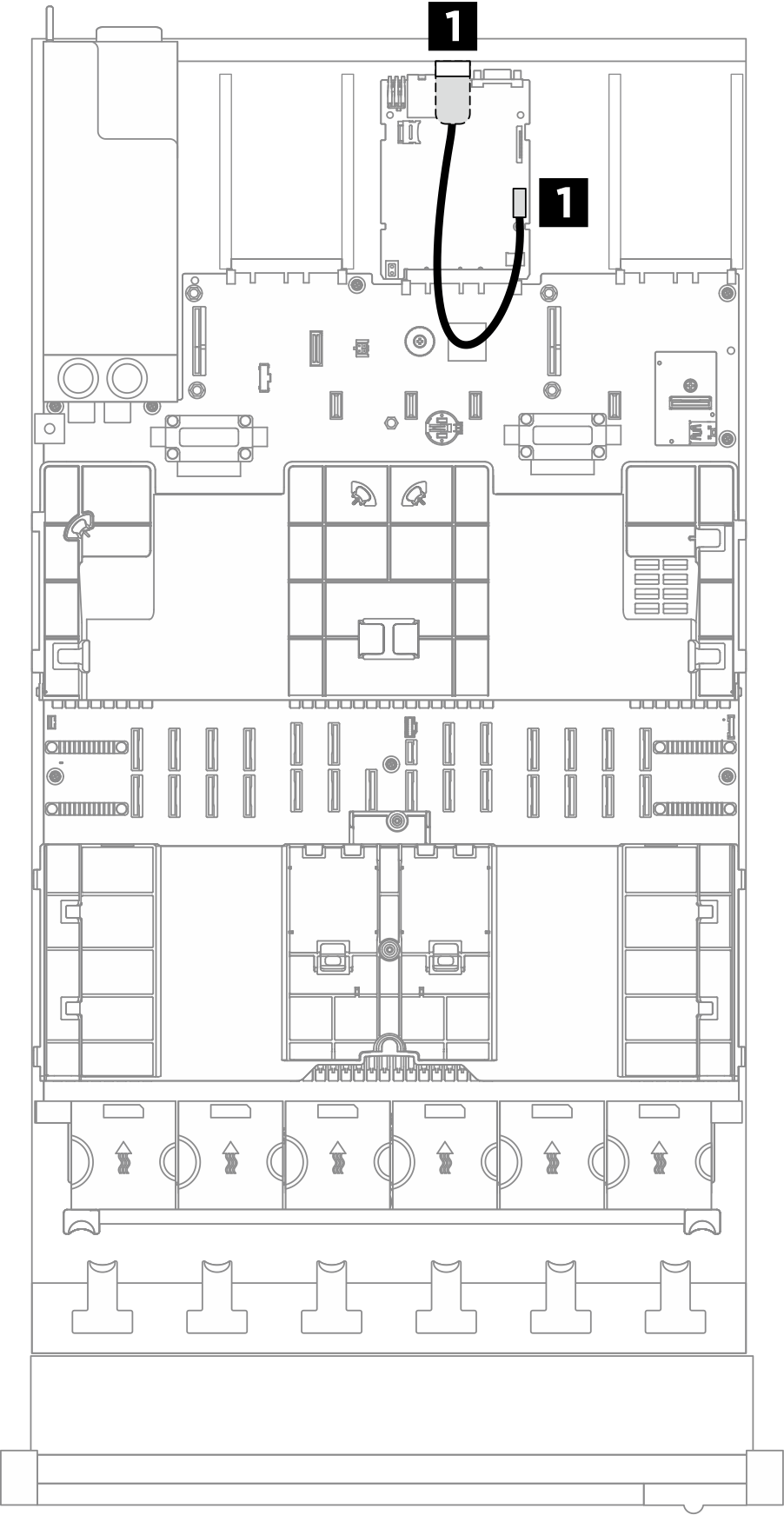

Abbildung 2. Kabelführung für serielles Anschlussmodul bei Servermodellen mit vier PCIe-Adapterkarten
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

Von (Systemplatinenbaugruppe)	Zu	Kabel
`1` Serieller Anschluss	`1` Serielles Anschlussmodul	2x6P auf COM-Port (220 mm)
