Roteamento de cabos de porta serial

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do módulo de porta serial.

Nota

  • Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.

  • Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

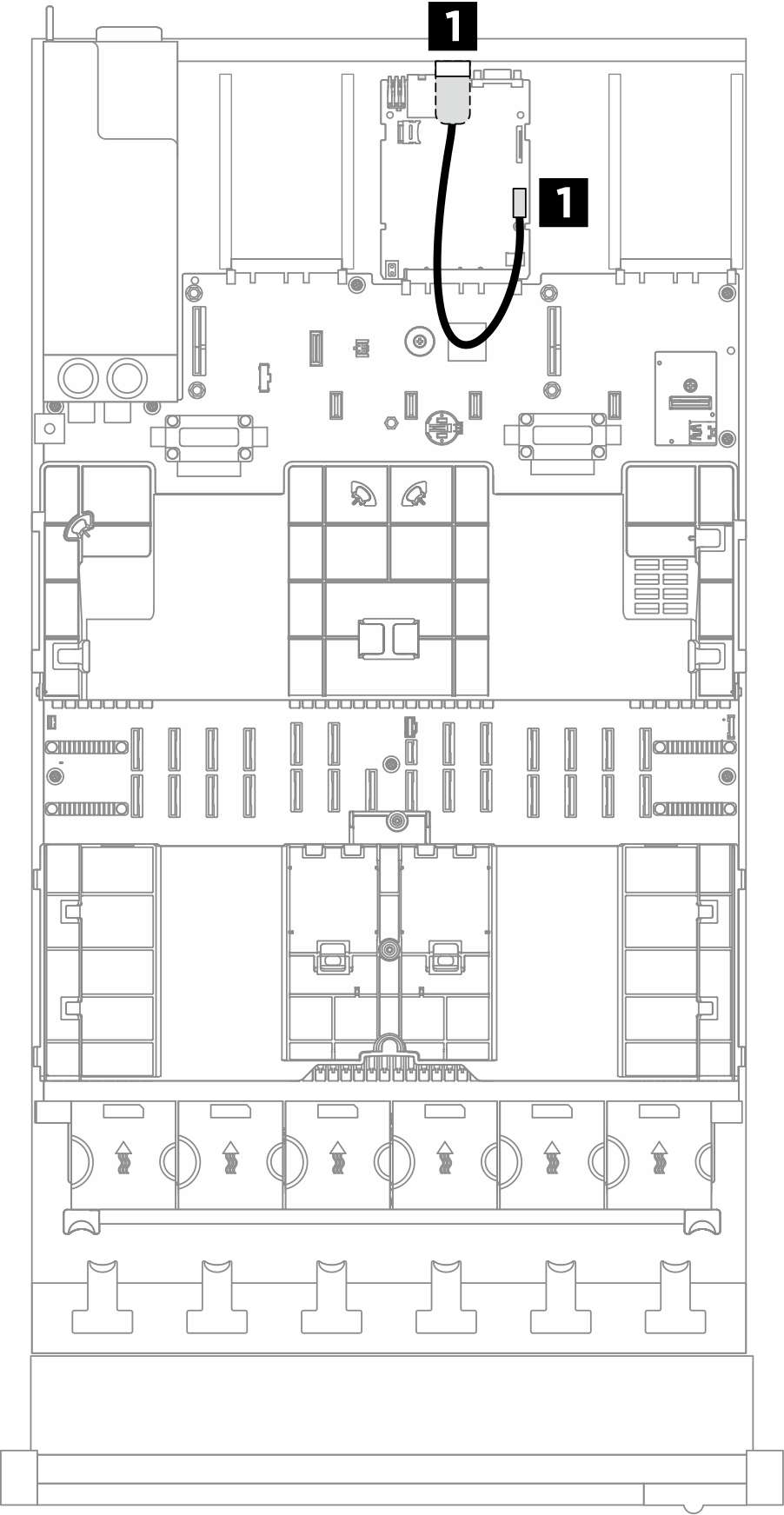

Figura 1. Roteamento de cabos do módulo de portal serial para o modelo de servidor com três placas riser PCIe
Serial port module cable routing for server model with three PCIe risers

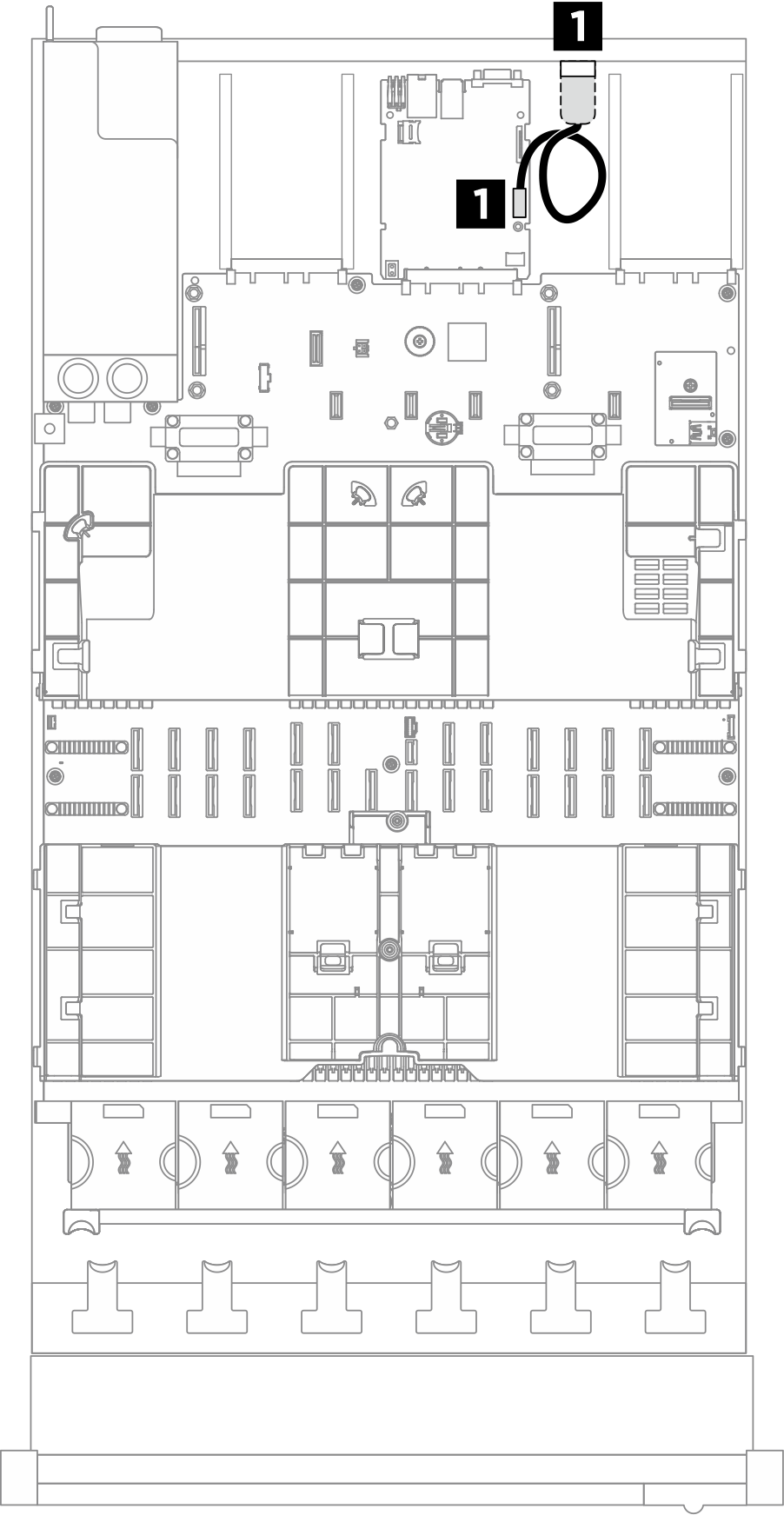

Figura 2. Roteamento de cabos do módulo de portal serial para o modelo de servidor com quatro placas riser PCIe
Serial port module cable routing for server model with four PCIe risers
De (conjunto de placa-mãe)ParaCabo
1 Conector da porta serial1 Módulo de porta serial2x6p para porta COM (220 mm)
