Roteamento de cabos do backplane da unidade de 2,5 polegadas
Use esta seção para entender o roteamento de cabos do backplane da unidade de 2,5 polegadas.
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.
As ilustrações nesta seção usam a placa riser PCIe HL como exemplo para a placa riser PCIe 1 e 3. O roteamento é igual para a placa riser PCIe FL.
Os backplanes AnyBay são usados como backplanes NVMe quando nenhum adaptador RAID/HBA está instalado.

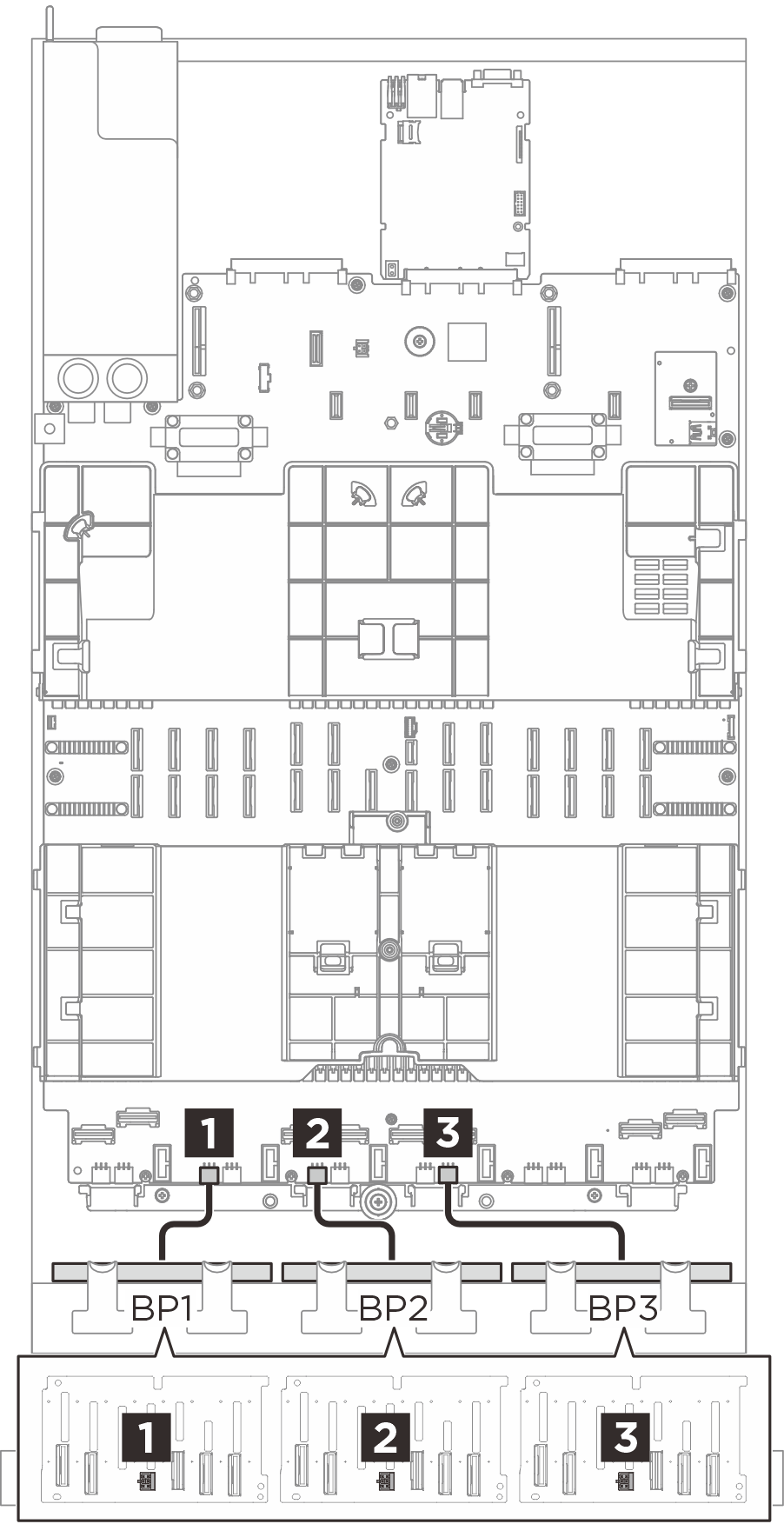

Roteamento de cabos de energia
 |
| De (backplane) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S a 6P+6S (150 mm) |
2 BP2: PWR | 2 BP5 PWR | 6P+6S a 6P+6S (150 mm) |
3 BP3: PWR | 3 BP8 PWR | 6P+6S a 6P+6S (150 mm) |
Roteamento de cabos NVMe

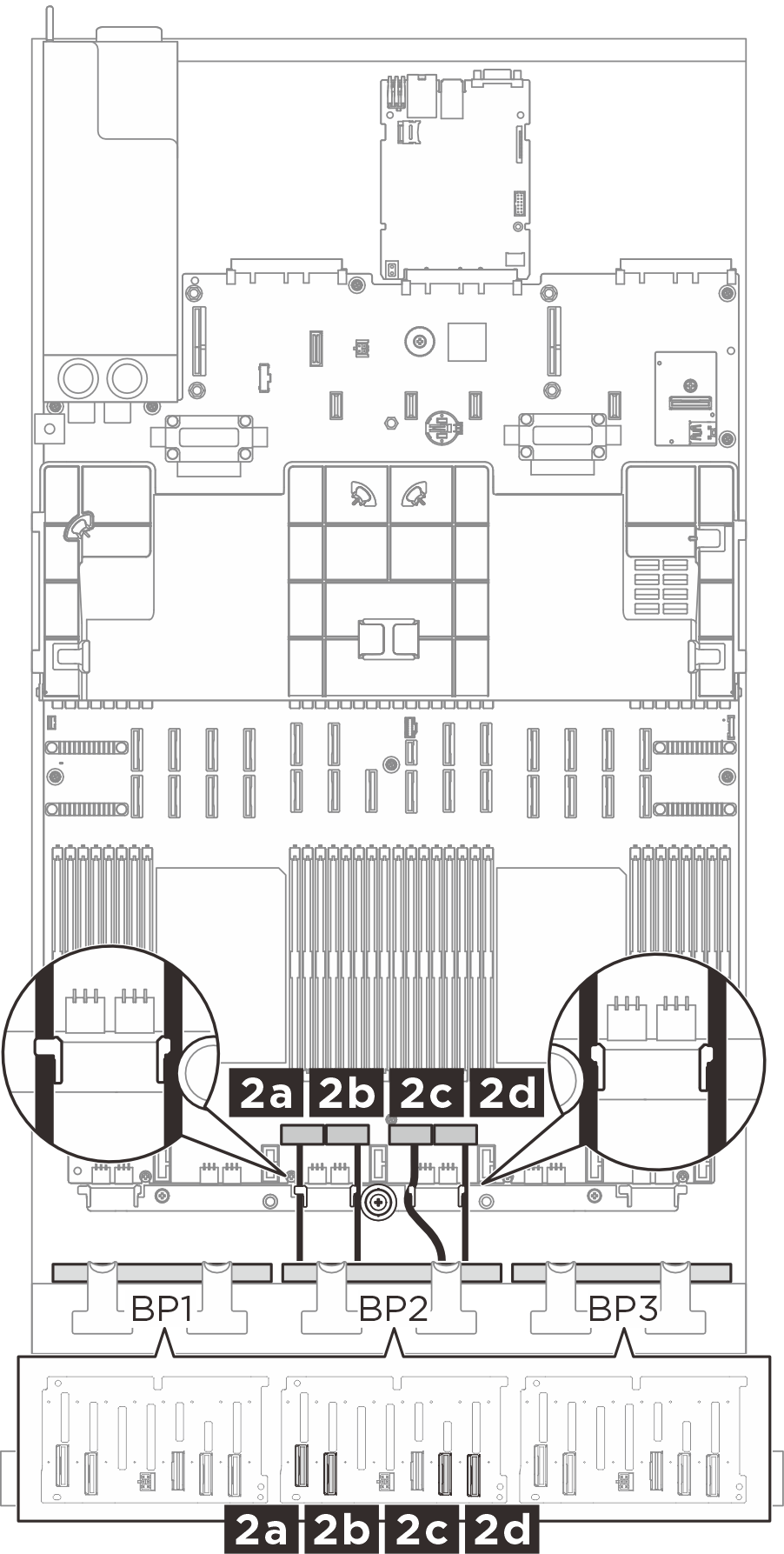

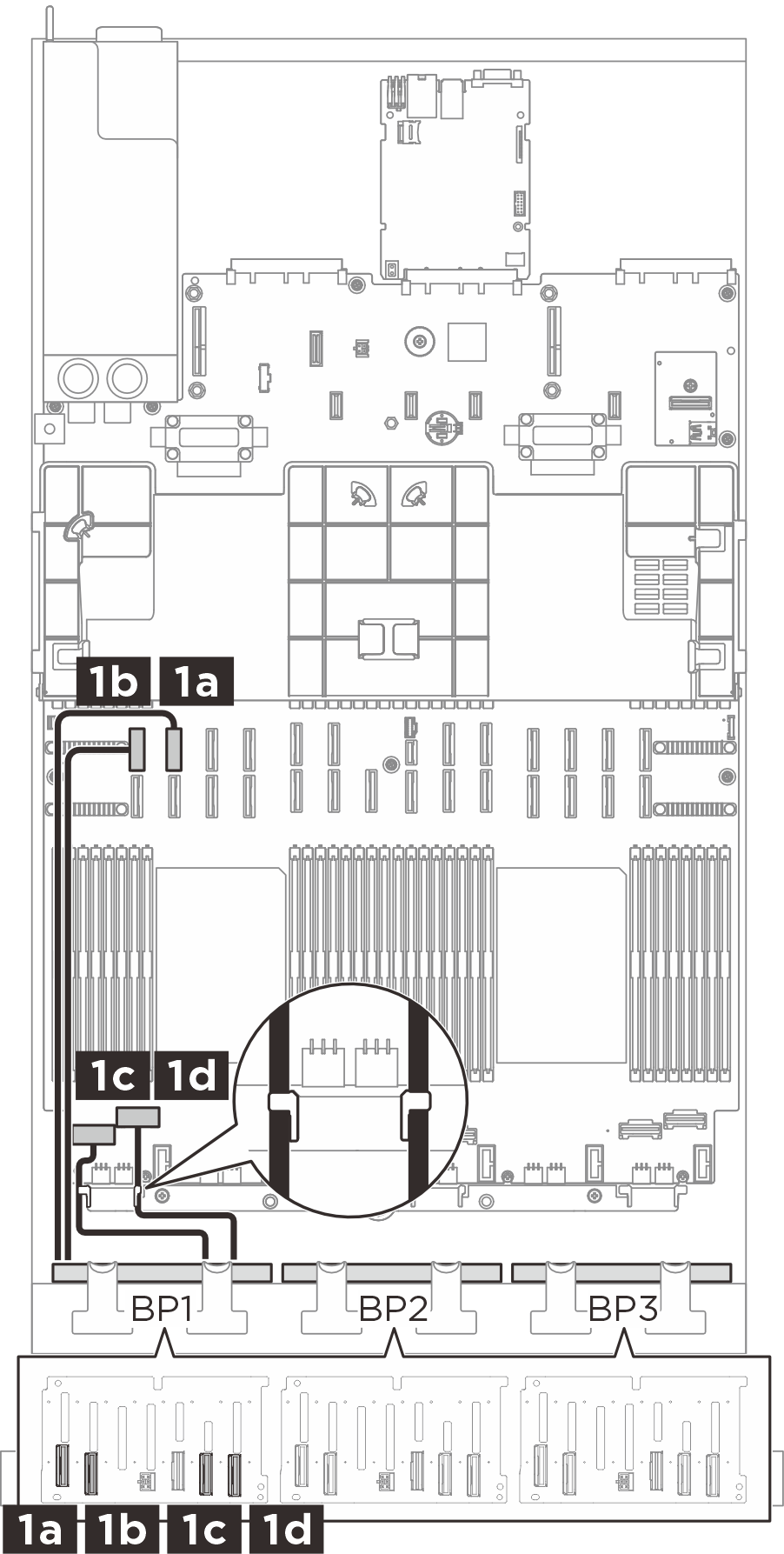

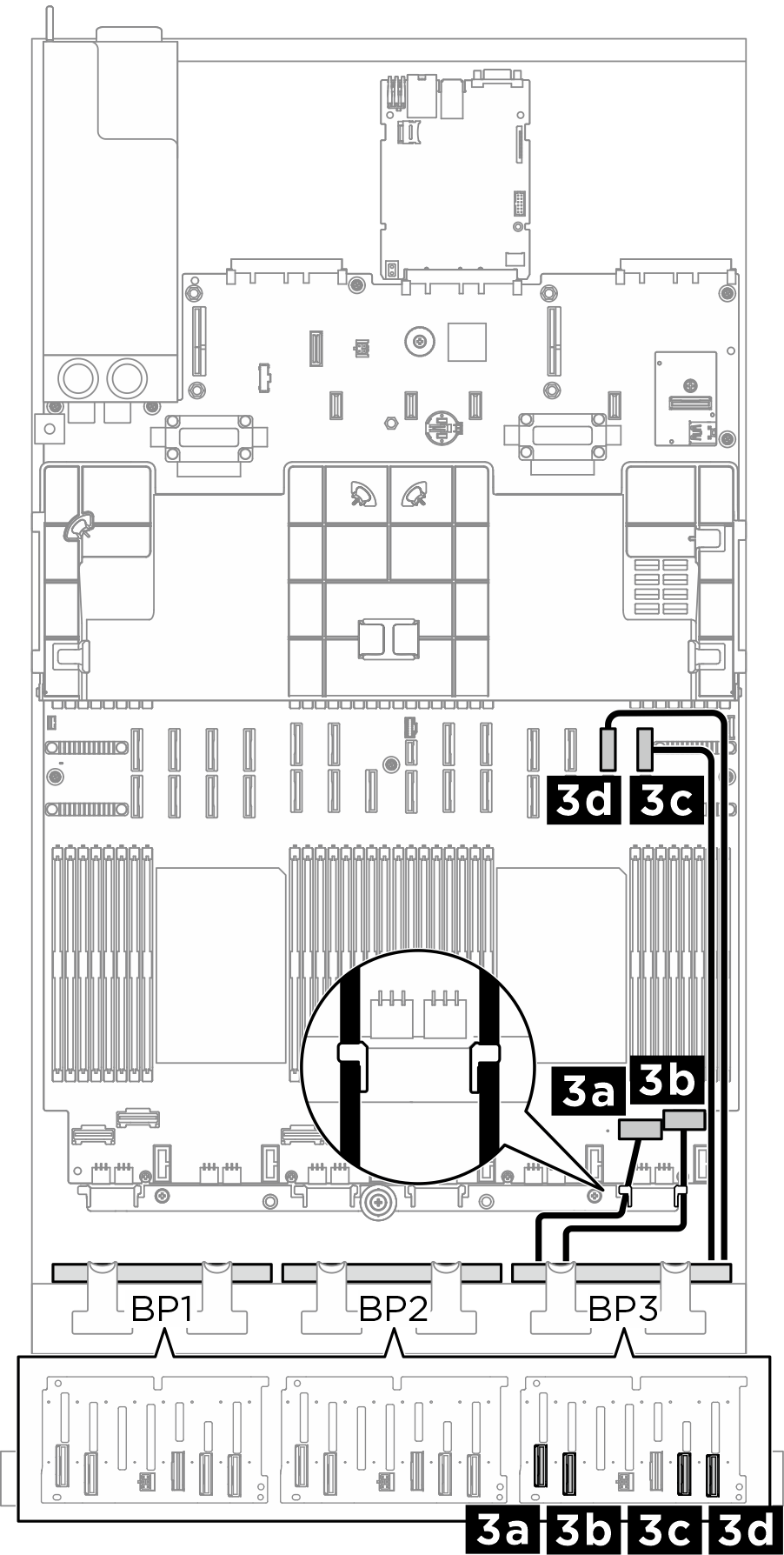

| Roteamento de cabos NVMe BP1 | Roteamento de cabos NVMe BP2 | Roteamento de cabos NVMe BP3 |
|---|---|---|
 |  |  |
| De (backplane) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
| 1a BP1: NVMe 0-1 | 1a NVMe 10 | MCIO x8 para MCIO x8 (420 mm) |
| 1b BP1: NVMe 2-3 | 1b NVMe 9 | MCIO x8 para MCIO x8 (420 mm) |
| 1c BP1: NVMe 4-5 | 1c NVMe 1 | Swift x8 para MCIO x8 (150 mm) |
| 1d BP1: NVMe 6-7 | 1d NVMe 2 | Swift x8 para MCIO x8 (150 mm) |
| 2a BP2: NVMe 0-1 | 2a NVMe 3 | Swift x8 para MCIO x8 (150 mm) |
| 2b BP2: NVMe 2-3 | 2b NVMe 4 | Swift x8 para MCIO x8 (150 mm) |
| 2c BP2: NVMe 4-5 | 2c NVMe 5 | Swift x8 para MCIO x8 (150 mm) |
| 2d BP2: NVMe 6-7 | 2d NVMe 6 | Swift x8 para MCIO x8 (150 mm) |
| 3a BP3: NVMe 0-1 | 3a NVMe 7 | Swift x8 para MCIO x8 (150 mm) |
| 3b BP3: NVMe 2-3 | 3b NVMe 8 | Swift x8 para MCIO x8 (150 mm) |
| 3c BP3: NVMe 4-5 | 3c NVMe 12 | MCIO x8 para MCIO x8 (420 mm) |
| 3d BP3: NVMe 6-7 | 3d NVMe 11 | MCIO x8 para MCIO x8 (420 mm) |
Roteamento de cabos SAS/SATA (três placas riser)
Com base na localização do adaptador, selecione o caminho de roteamento correspondente para o cabo SAS/SATA na tabela a seguir.

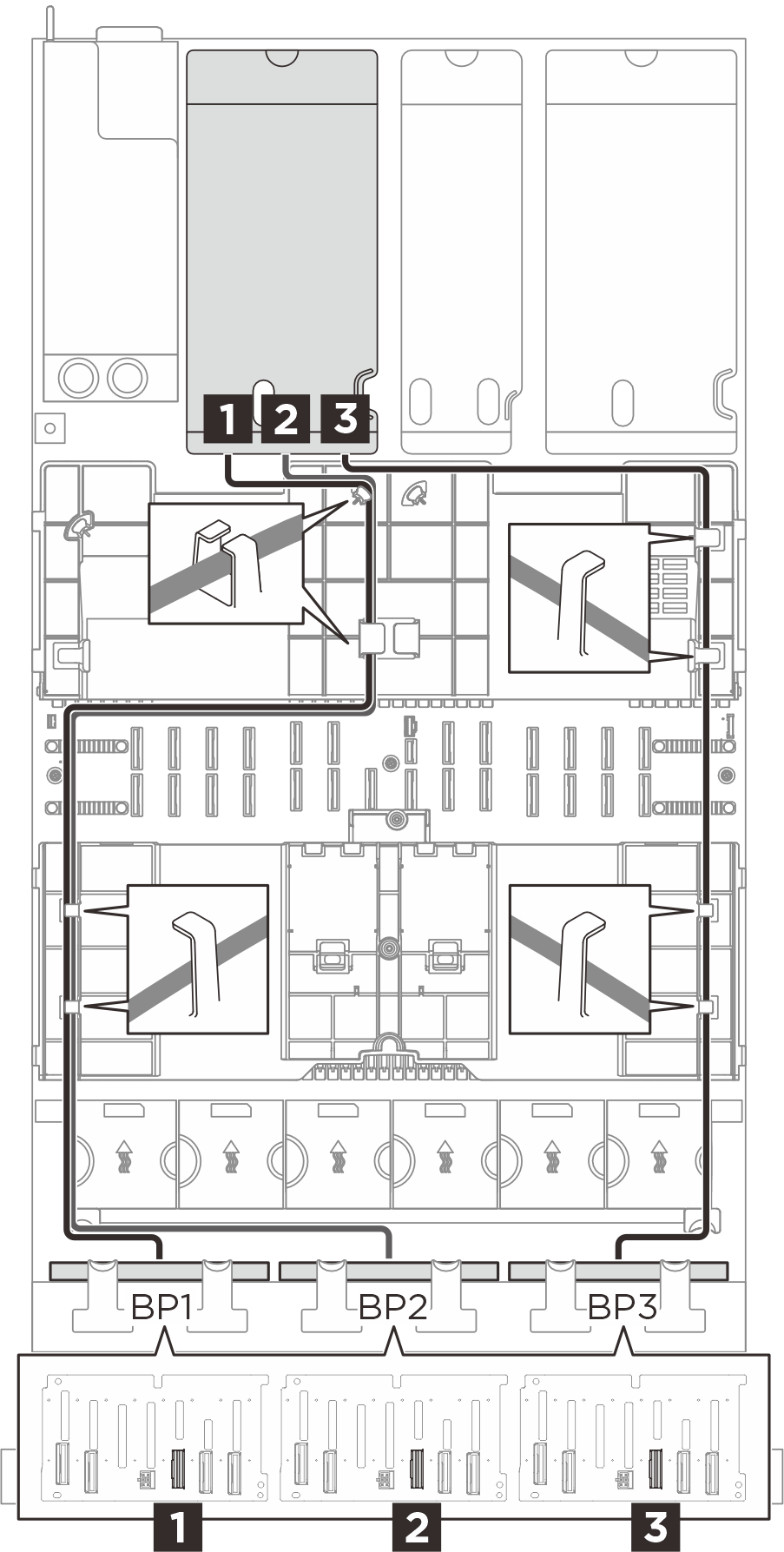

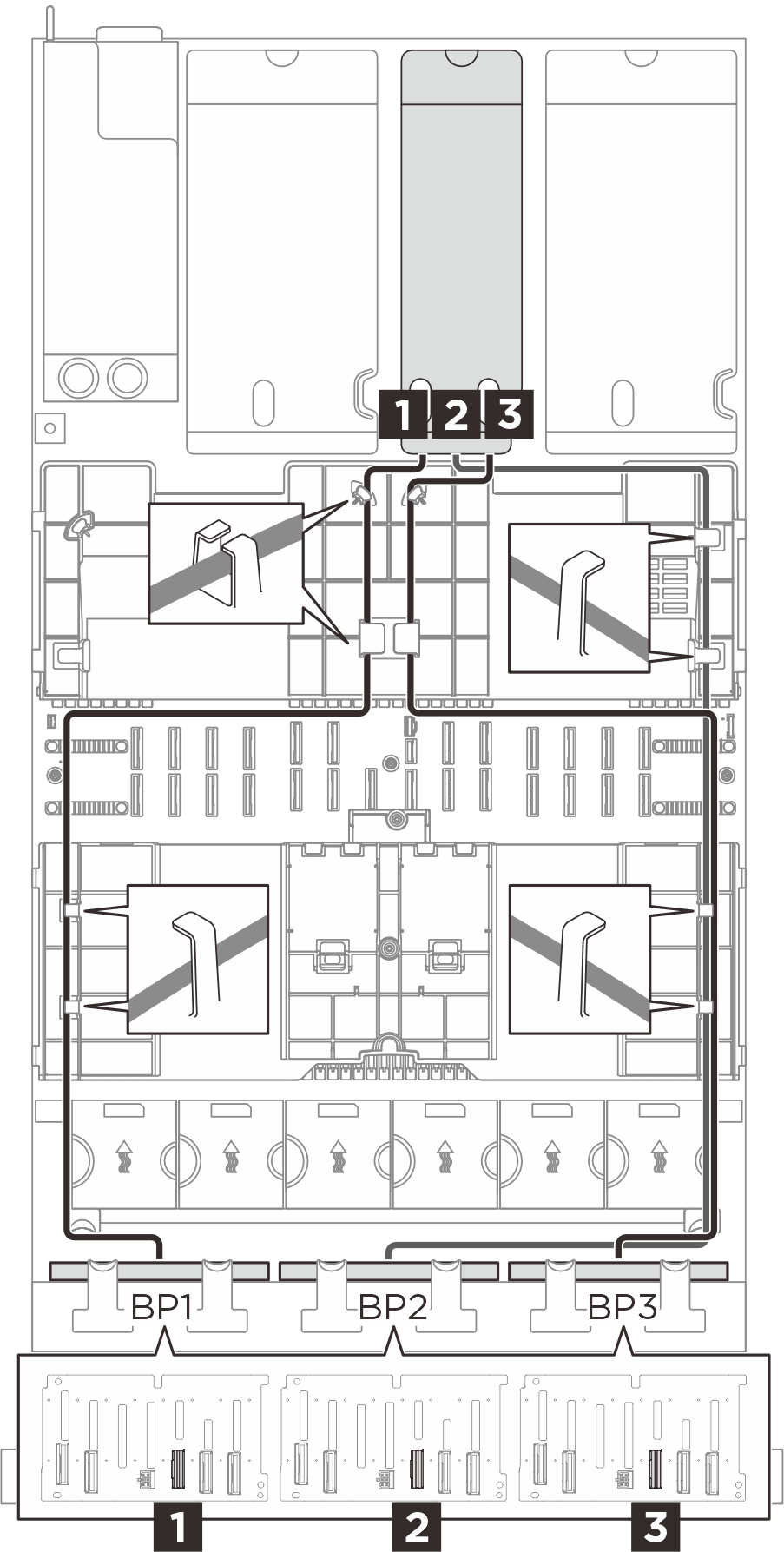

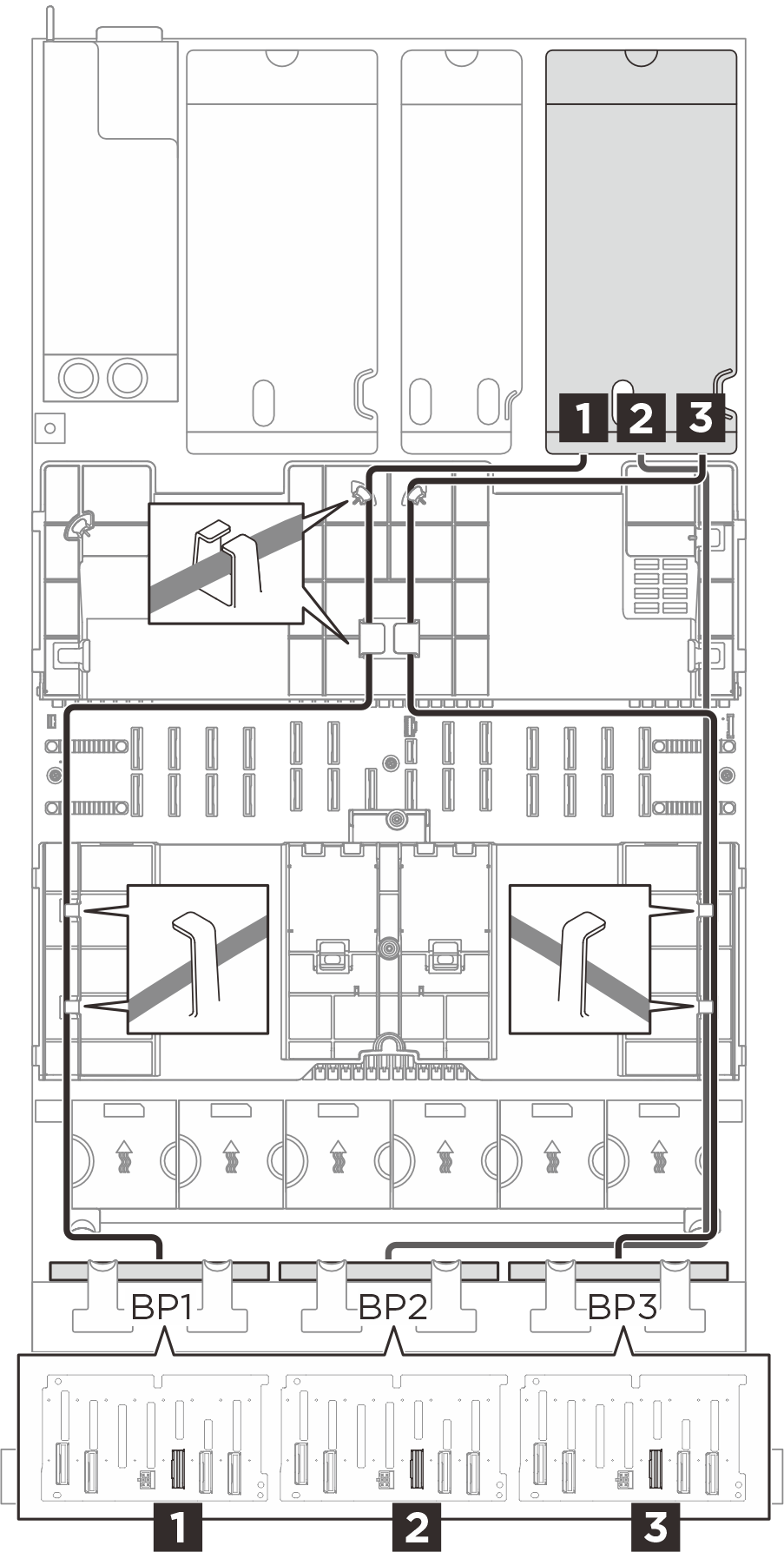

| Roteamento de cabos SAS/SATA para a placa riser 3 | Roteamento de cabos SAS/SATA para a placa riser 2 | Roteamento de cabos SAS/SATA para a placa riser 1 |
|---|---|---|
 |  |  |
| De (backplane) | Para (adaptador RAID/HBA) | Cabo |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
Roteamento de cabo SAS/SATA (quatro placas riser)
Com base na localização do adaptador, selecione o caminho de roteamento correspondente para o cabo SAS/SATA na tabela a seguir.

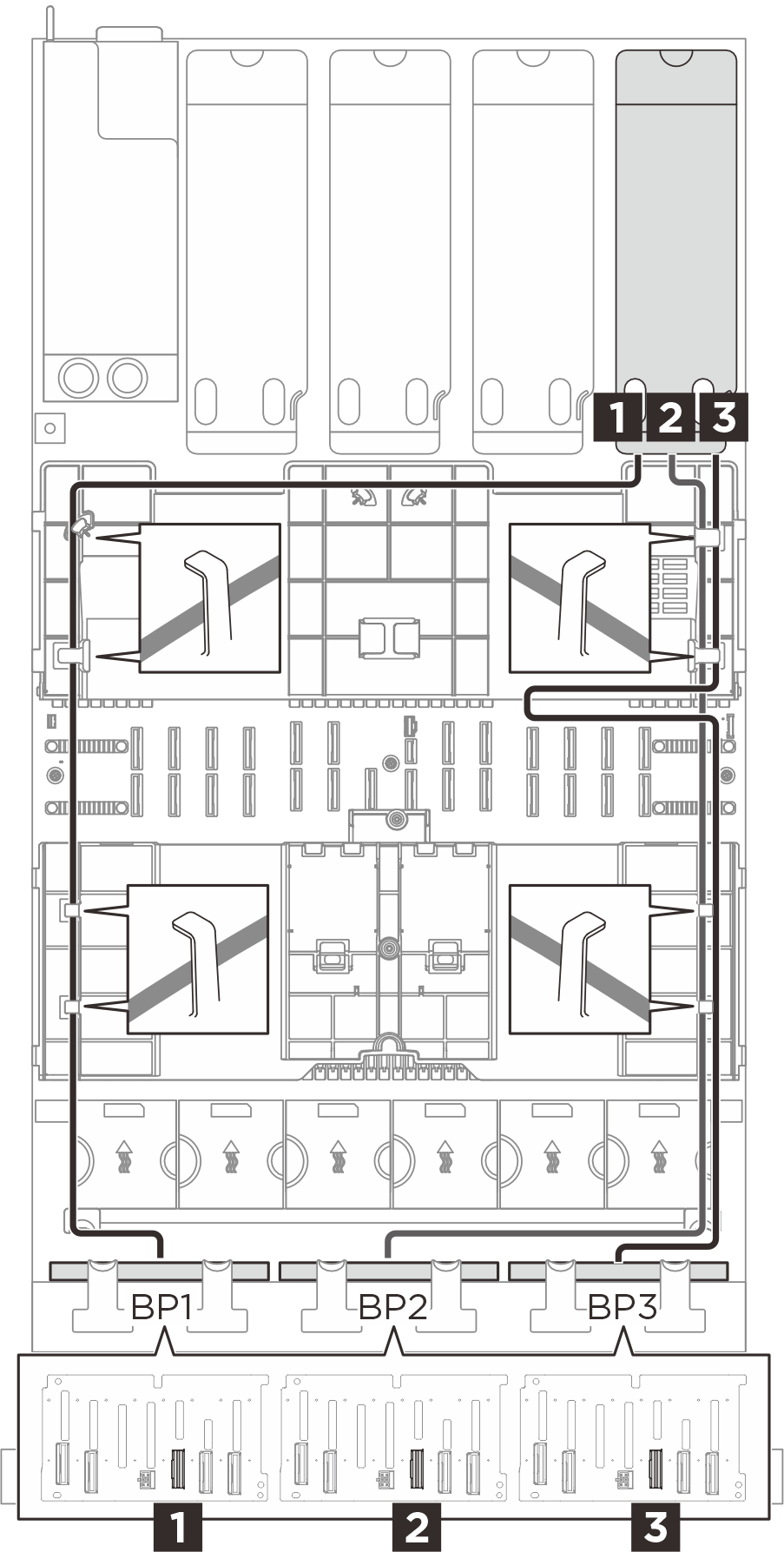

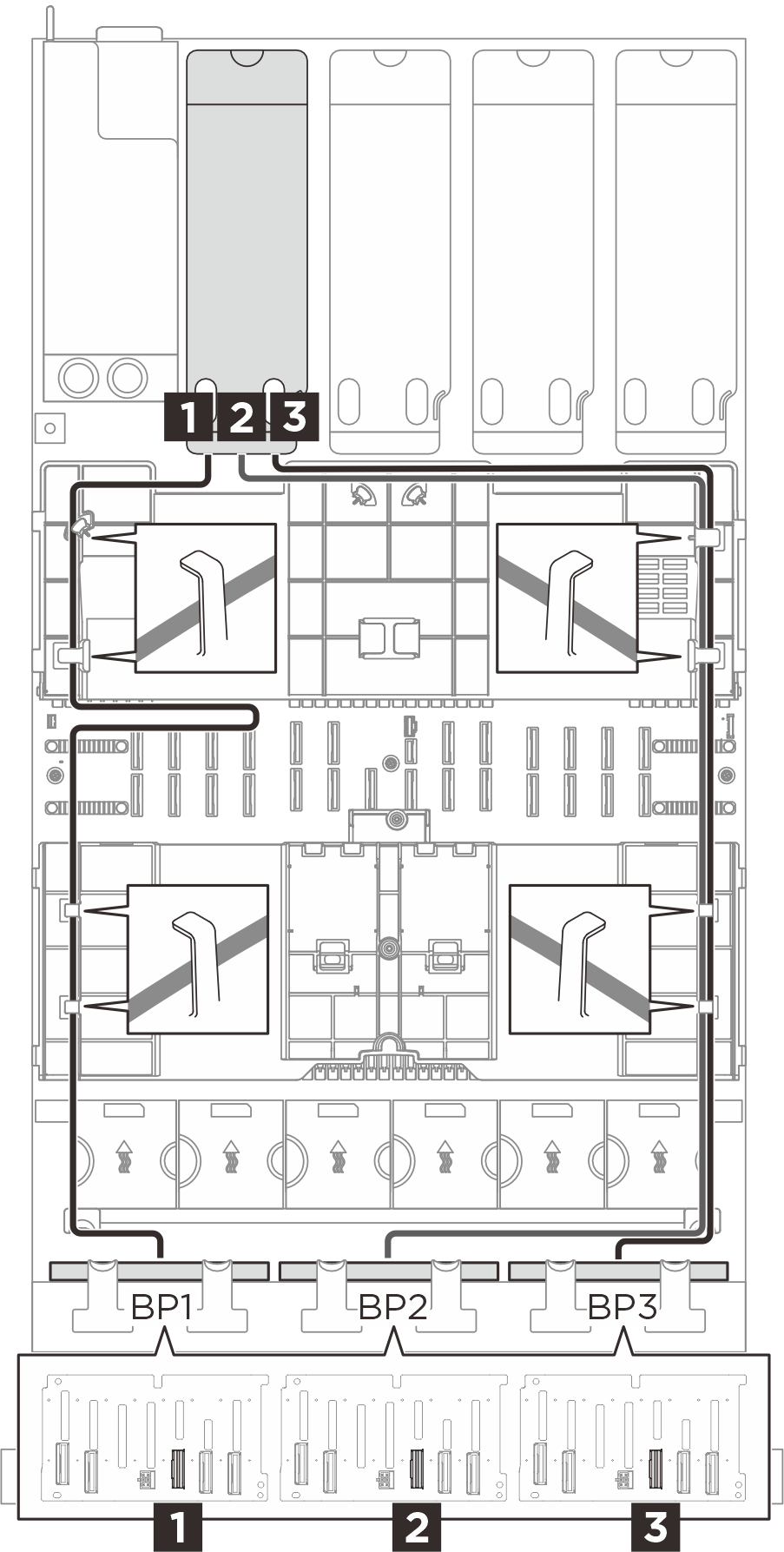

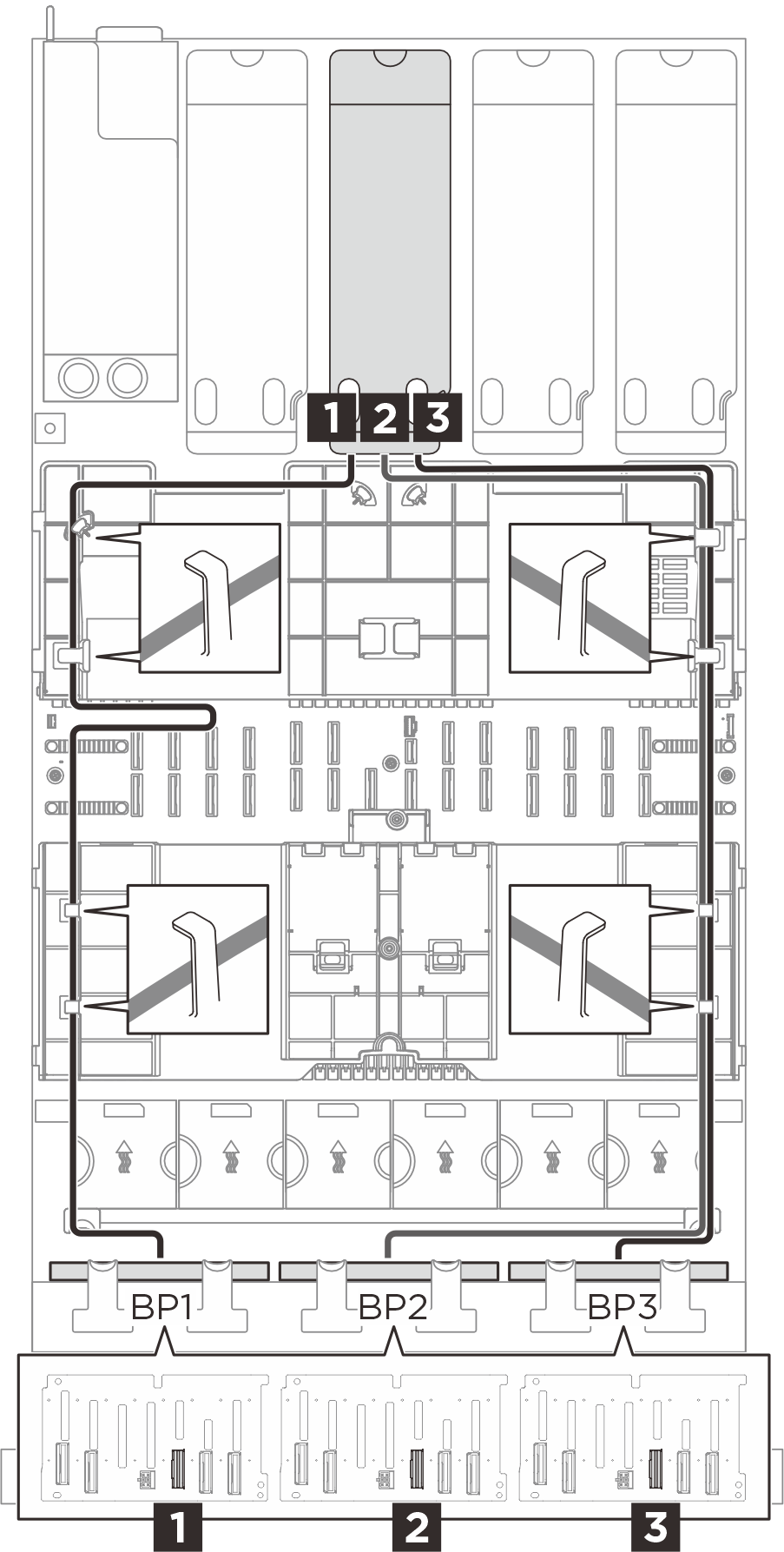

| Roteamento de cabos SAS/SATA para a placa riser A | Roteamento de cabos SAS/SATA para a placa riser B |
|---|---|
 |  |

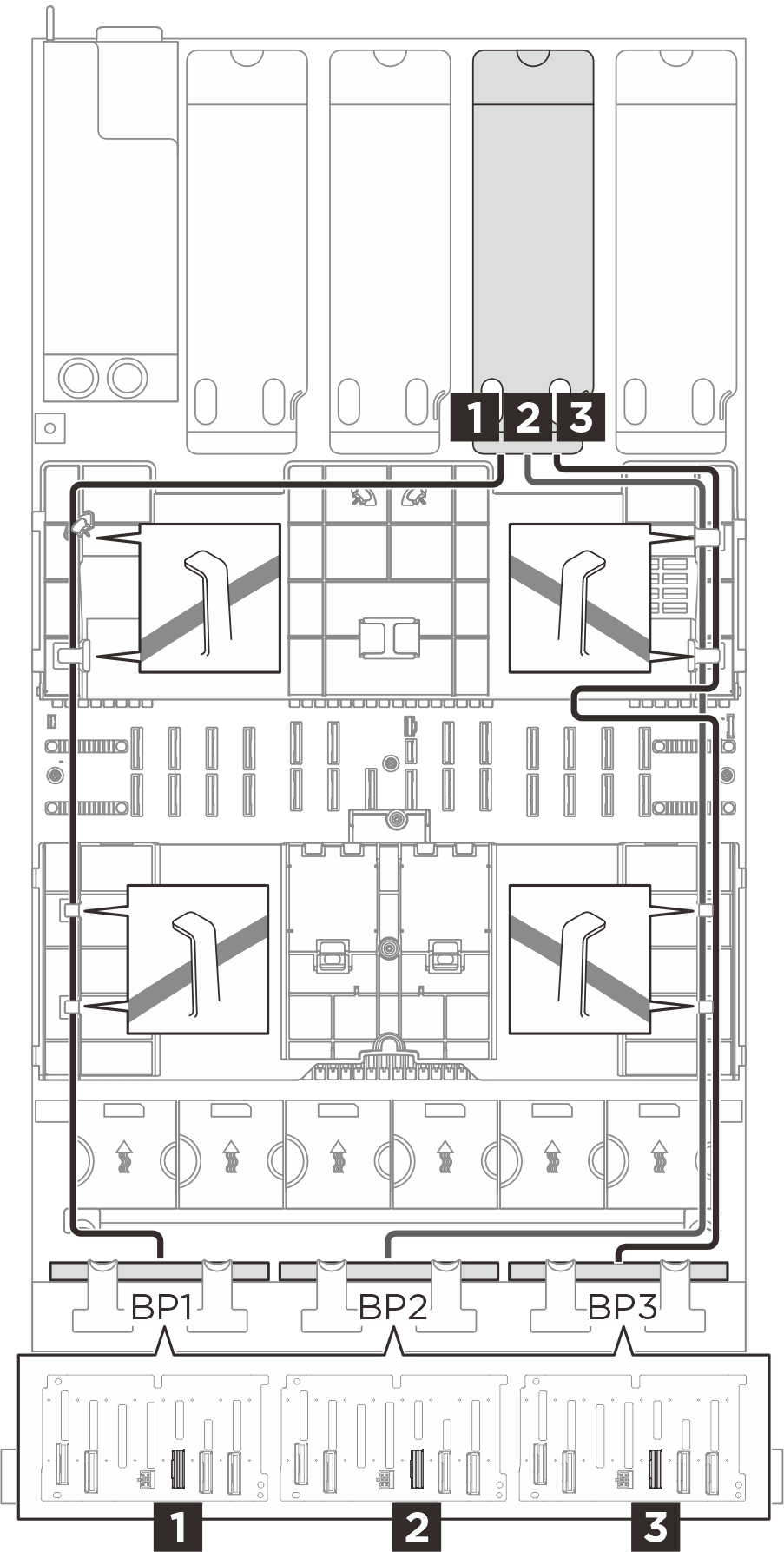

| Roteamento de cabos SAS/SATA para a placa riser C | Roteamento de cabos SAS/SATA para a placa riser D |
 |  |
| De (backplane) | Para (adaptador RAID/HBA) | Cabo |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
