Conectores do conjunto da placa-mãe para roteamento de cabos

As ilustrações a seguir mostram os conectores internos no conjunto da placa-mãe usados para o roteamento de cabos internos.

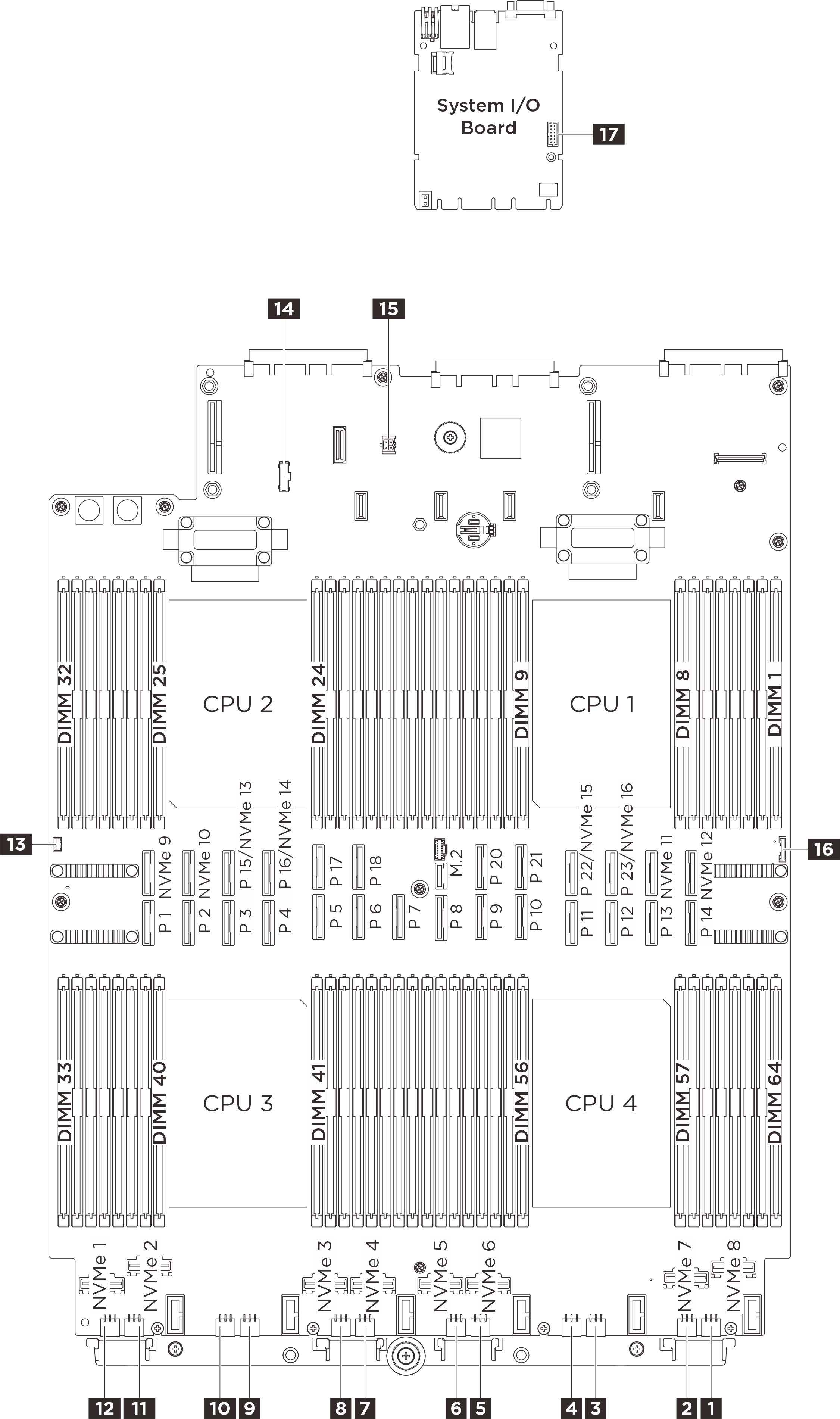

Figura 1. Conectores do conjunto de placa-mãe

Tabela 1. Conectores do conjunto de placa-mãe

1 Conector de energia do backplane 12	2 Conector de energia do backplane 11
3 Conector de energia do backplane 10	4 Conector de energia do backplane 9
5 Conector de energia do backplane 8	6 Conector de energia do backplane 7
7 Conector de energia do backplane 6	8 Conector de energia do backplane 5
9 Conector de energia do backplane 4	10 Conector de energia do backplane 3
11 Conector de energia do backplane 2	12 Conector de energia do backplane 1
13 Conector de chave de intrusão	14 Conector lateral da placa de distribuição de energia
15 Conector do sensor de vazamento	16 Conector USB do painel frontal
17 Conector da porta serial
