Connecteurs du bloc carte mère pour le cheminement des câbles
Les figures suivantes présentent les connecteurs internes du bloc carte mère qui sont utilisés pour le cheminement interne des câbles.

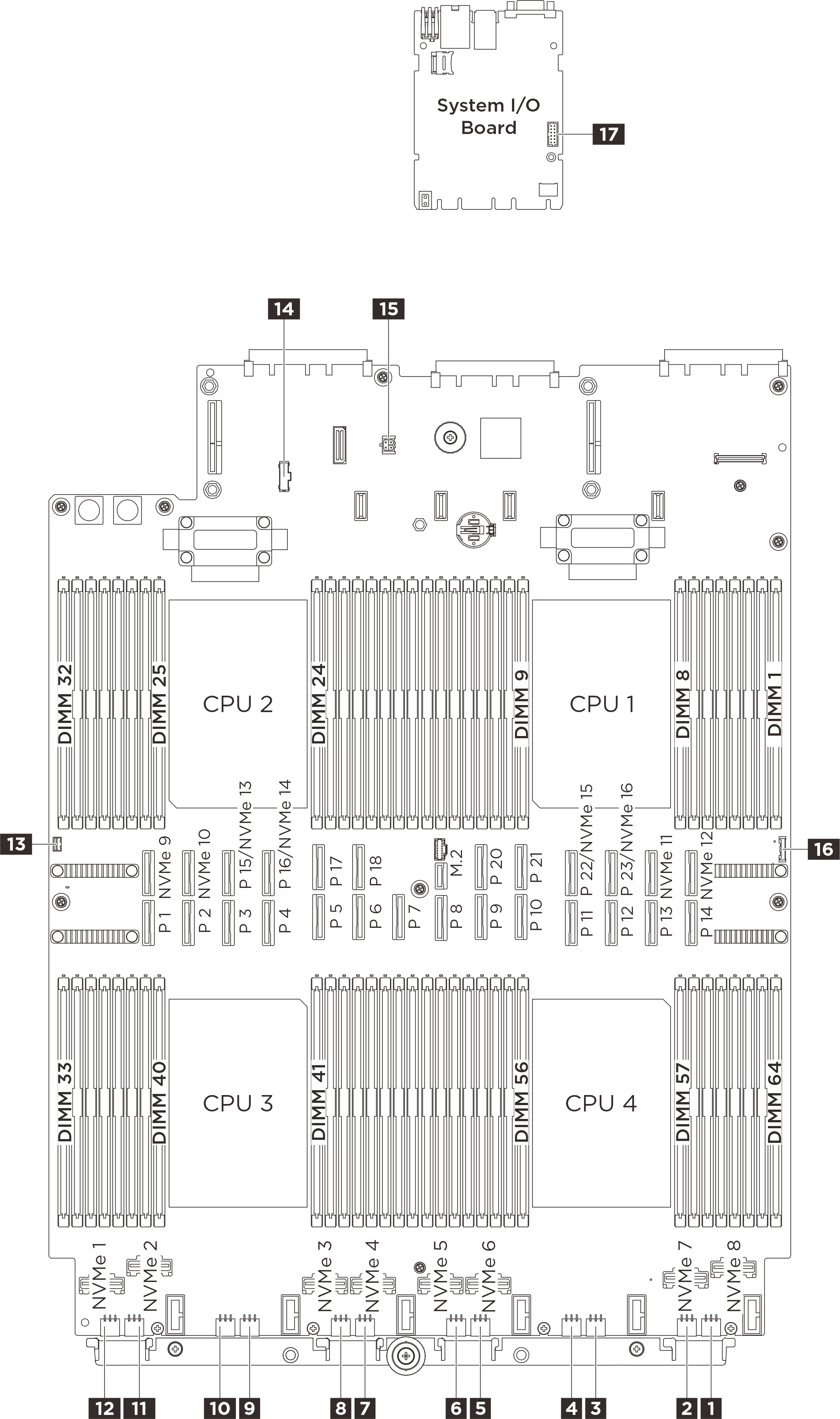

Figure 1. Connecteurs du bloc carte mère
| 1 Connecteur d’alimentation de fond de panier 12 | 2 Connecteur d’alimentation de fond de panier 11 |
| 3 Connecteur d’alimentation de fond de panier 10 | 4 Connecteur d’alimentation de fond de panier 9 |
| 5 Connecteur d’alimentation de fond de panier 8 | 6 Connecteur d’alimentation de fond de panier 7 |
| 7 Connecteur d’alimentation de fond de panier 6 | 8 Connecteur d’alimentation de fond de panier 5 |
| 9 Connecteur d’alimentation de fond de panier 4 | 10 Connecteur d’alimentation de fond de panier 3 |
| 11 Connecteur d’alimentation de fond de panier 2 | 12 Connecteur d’alimentation de fond de panier 1 |
| 13 Connecteur du commutateur de détection d’intrusion | 14 Connecteur de bande latérale du tableau de distribution |
| 15 Connecteur de détecteur de fuite | 16 Connecteur USB du panneau frontal |
| 17 Connecteur de port série |
