Connettori sull'assieme della scheda di sistema per l'instradamento dei cavi
Le figure seguenti mostrano i connettori interni sull'assieme della scheda di sistema utilizzati per l'instradamento dei cavi interni.

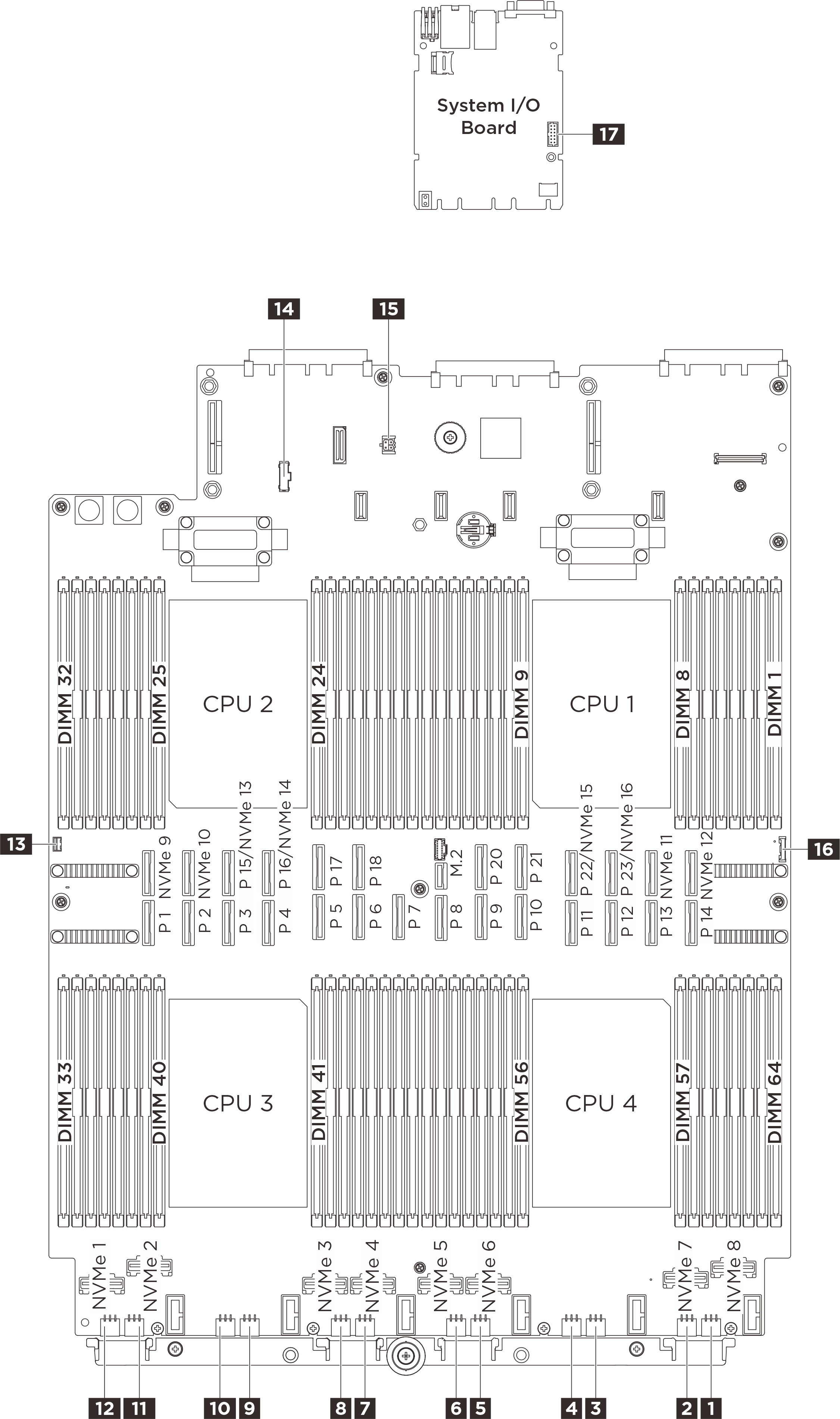

Figura 1. Connettori sull'assieme della scheda di sistema
| 1 Connettore di alimentazione backplane 12 | 2 Connettore di alimentazione backplane 11 |
| 3 Connettore di alimentazione backplane 10 | 4 Connettore di alimentazione backplane 9 |
| 5 Connettore di alimentazione backplane 8 | 6 Connettore di alimentazione backplane 7 |
| 7 Connettore di alimentazione backplane 6 | 8 Connettore di alimentazione backplane 5 |
| 9 Connettore di alimentazione backplane 4 | 10 Connettore di alimentazione backplane 3 |
| 11 Connettore di alimentazione backplane 2 | 12 Connettore di alimentazione backplane 1 |
| 13 Connettore dello switch di intrusione | 14 Connettore laterale scheda di distribuzione dell'alimentazione |
| 15 Connettore del sensore di rilevamento delle perdite | 16 Connettore USB del pannello anteriore |
| 17 Connettore della porta seriale |
