Connettori sulla scheda verticale PCIe

Vedere questa sezione per individuare i connettori della scheda verticale PCIe.

Scheda verticale a due slot​

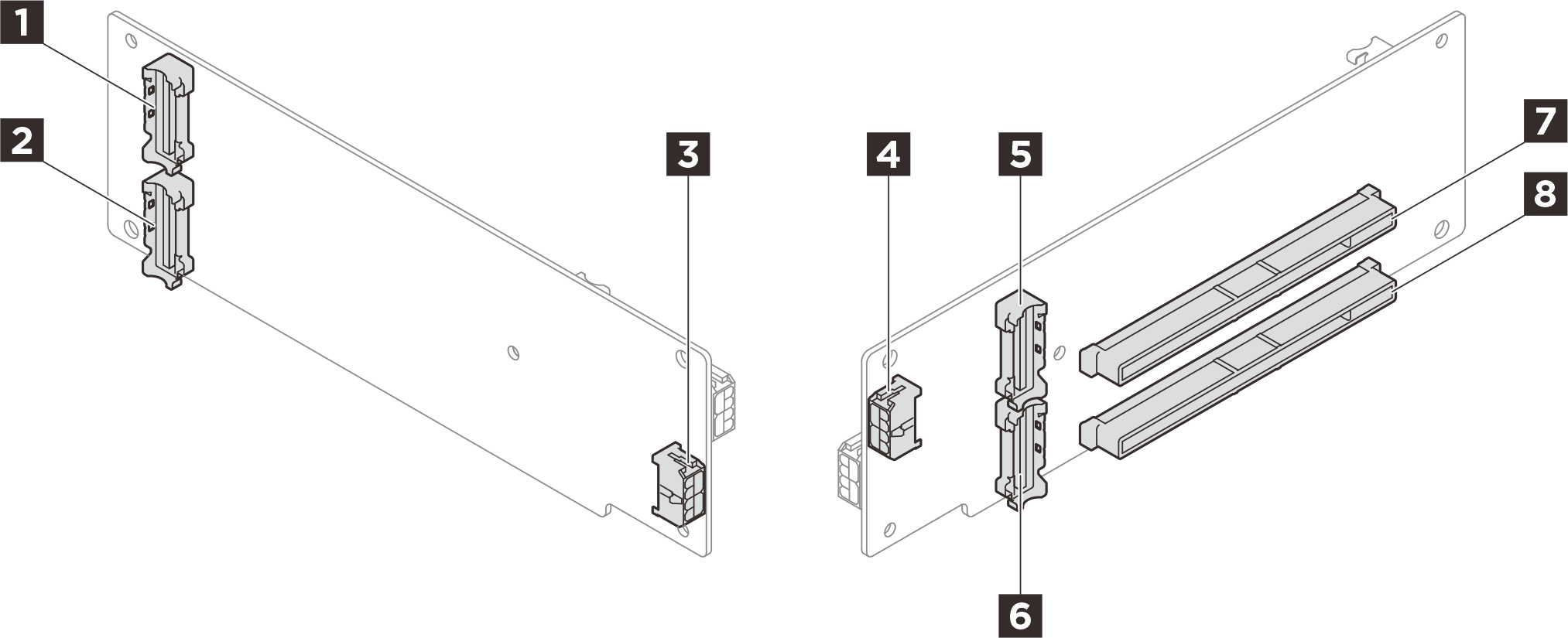

Figura 1. Connettori della scheda verticale a due slot

1 Connettore R3	2 Connettore R1
3 Connettore di alimentazione della scheda verticale	4 Connettore di alimentazione della GPU
5 Connettore R4	6 Connettore R2
7 Slot PCIe x16 (Gen5 x16)	8 Slot PCIe x16 (Gen5 x16)

Scheda verticale a tre slot (con connettore di alimentazione)​

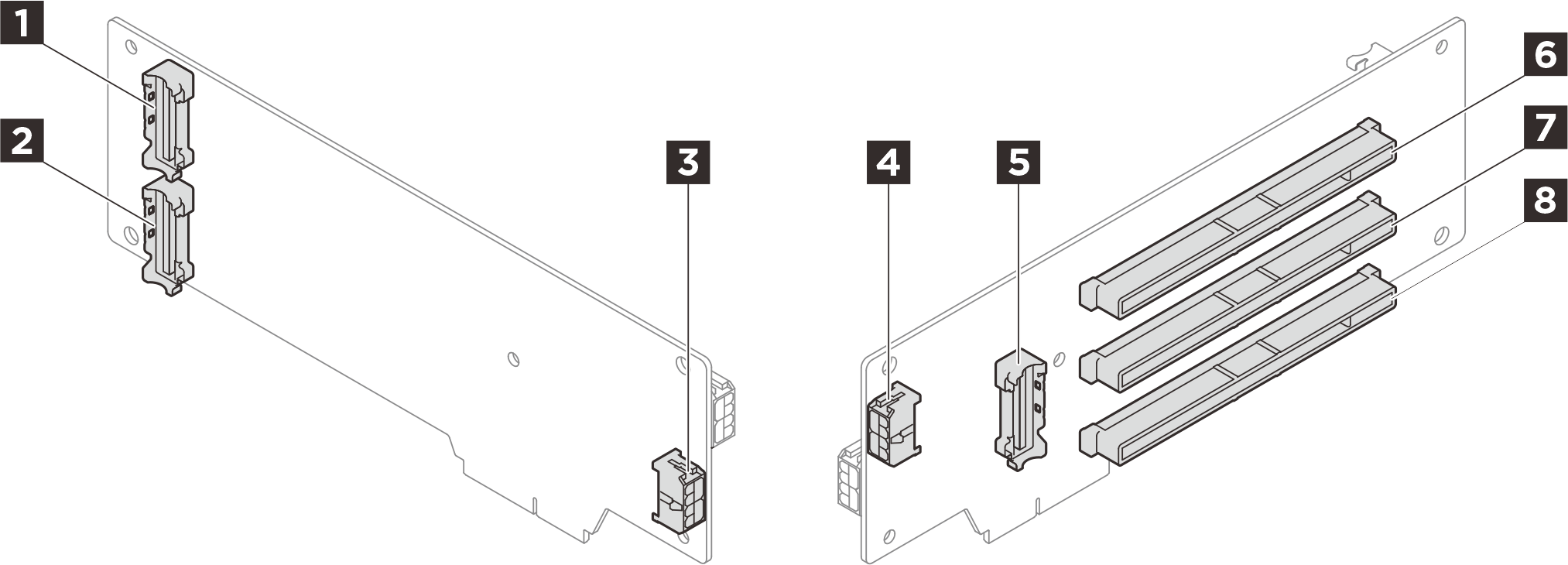

Figura 2. Connettori della scheda verticale a tre slot (con connettore di alimentazione)

1 Connettore R3	2 Connettore R1
3 Connettore di alimentazione della scheda verticale	4 Connettore di alimentazione della GPU
5 Connettore R2	6 Slot PCIe x16 (Gen5 x8)
7 Slot PCIe x16 (Gen5 x16)	8 Slot PCIe x16 (Gen4 x16)

Scheda verticale a tre slot (senza connettore di alimentazione)​

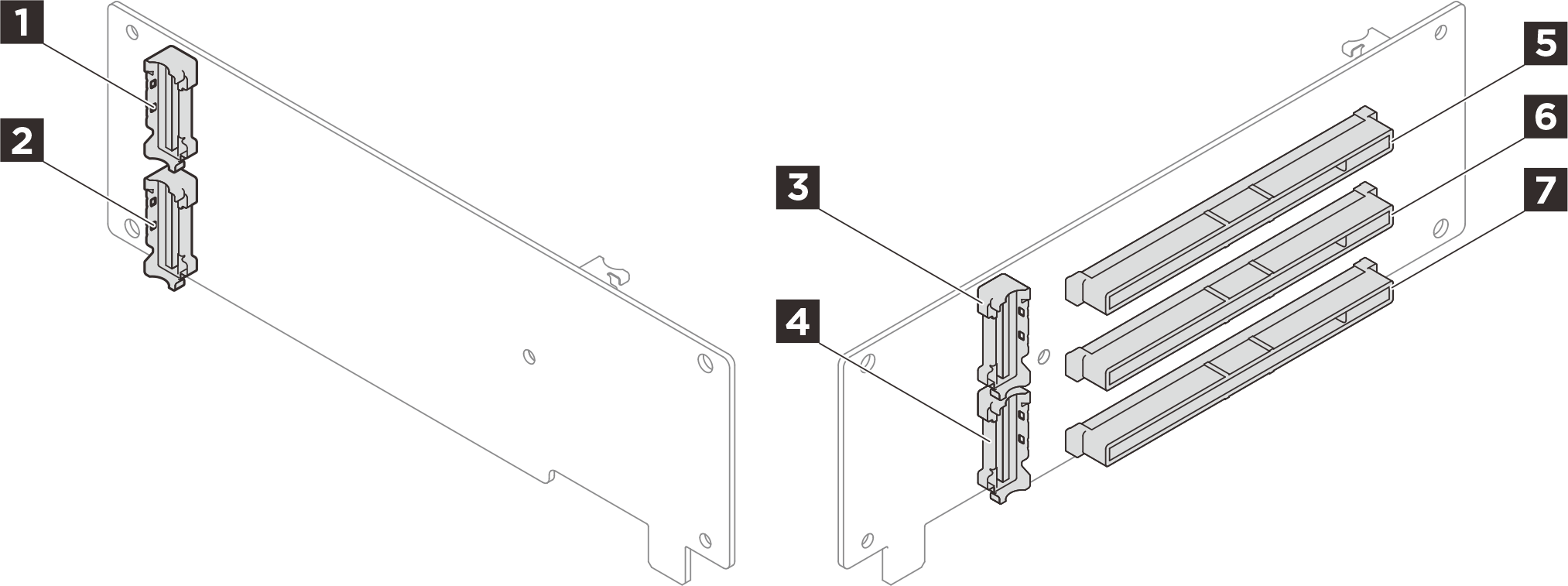

Figura 3. Scheda verticale a tre slot (senza connettore di alimentazione)

1 Connettore R3	2 Connettore R1
3 Connettore R4	4 Connettore R2
5 Slot PCIe x16 (Gen5 x16)	6 Slot PCIe x16 (Gen5 x8)
7 Slot PCIe x16 (Gen5 x8)
