Instradamento dei cavi dell'adattatore di avvio M.2 interno
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per l'adattatore di avvio M.2 interno.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

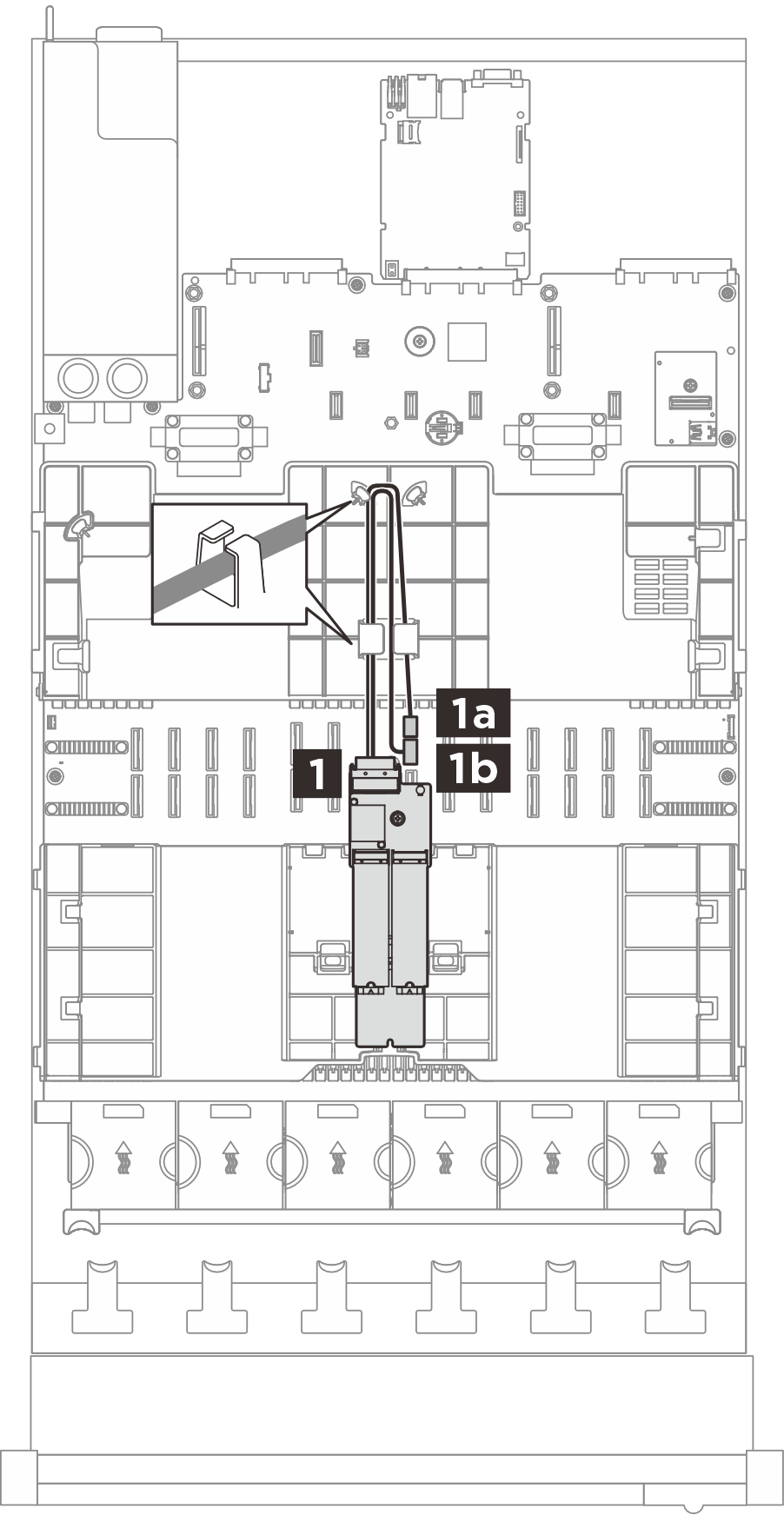

Figura 1. Instradamento dei cavi per l'adattatore di avvio M.2 interno
| Da (adattatore di avvio M.2) | A (assieme della scheda di sistema) | Cavo |
|---|---|---|
1 Alimentazione e segnale M.2 | 1a Alimentazione M.2 | Da MCIO x4+2x10p a ULP 82p (300/300 mm) |
1b Segnale M.2 |
