Cheminement des câbles de l’adaptateur d’amorçage M.2 interne
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour l’adaptateur d’amorçage M.2 interne.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

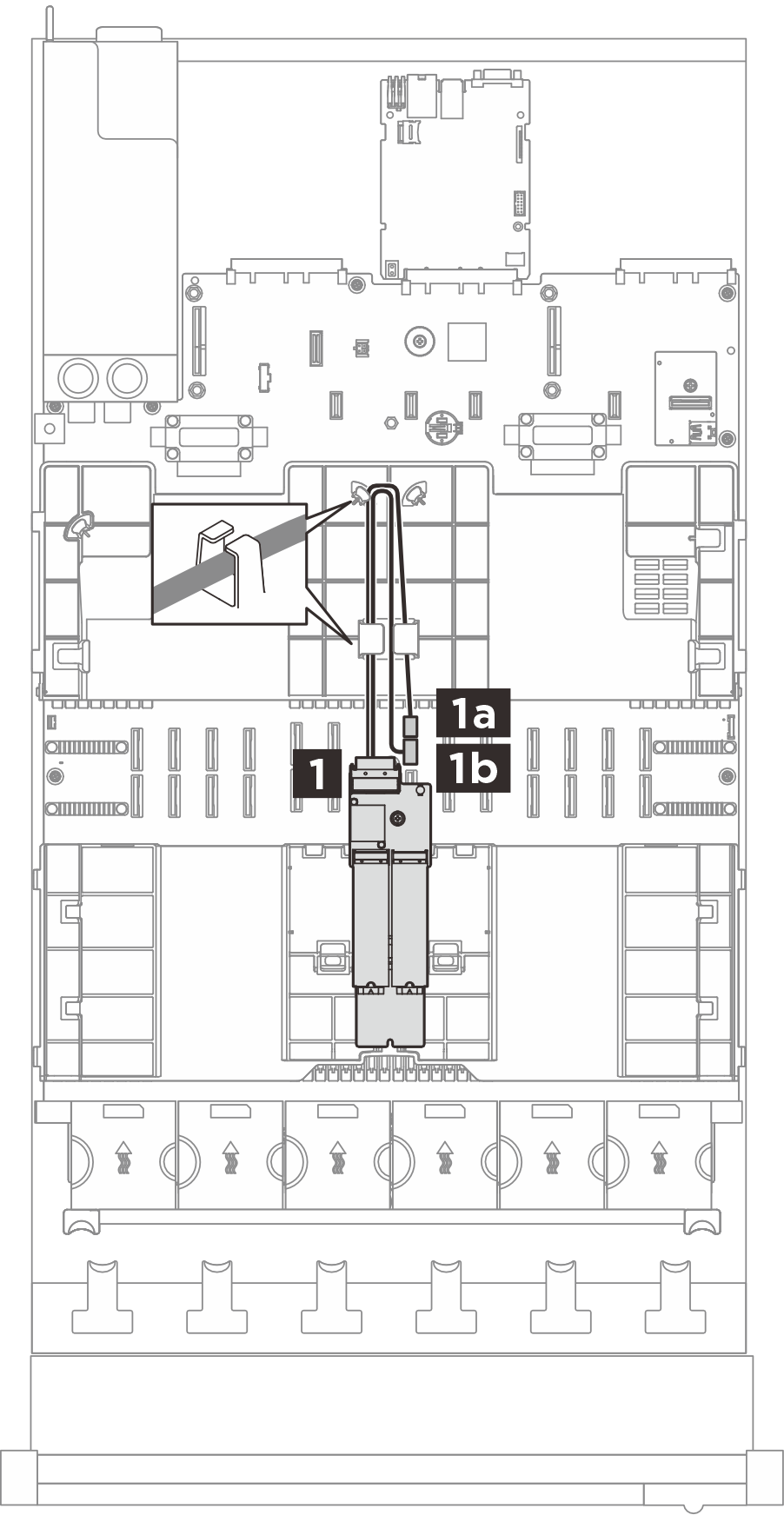

Figure 1. Cheminement des câbles pour l’adaptateur d’amorçage M.2 interne
| De (adaptateur d’amorçage M.2) | Vers (bloc carte mère) | Câble |
|---|---|---|
1 Alimentation et signal M.2 | 1a Alimentation M.2 | MCIO x4+2x10p vers ULP 82p (300/300 mm) |
1b Signal M.2 |
