Cheminement des câbles de taquet d’armoire
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles des taquets d’armoire.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

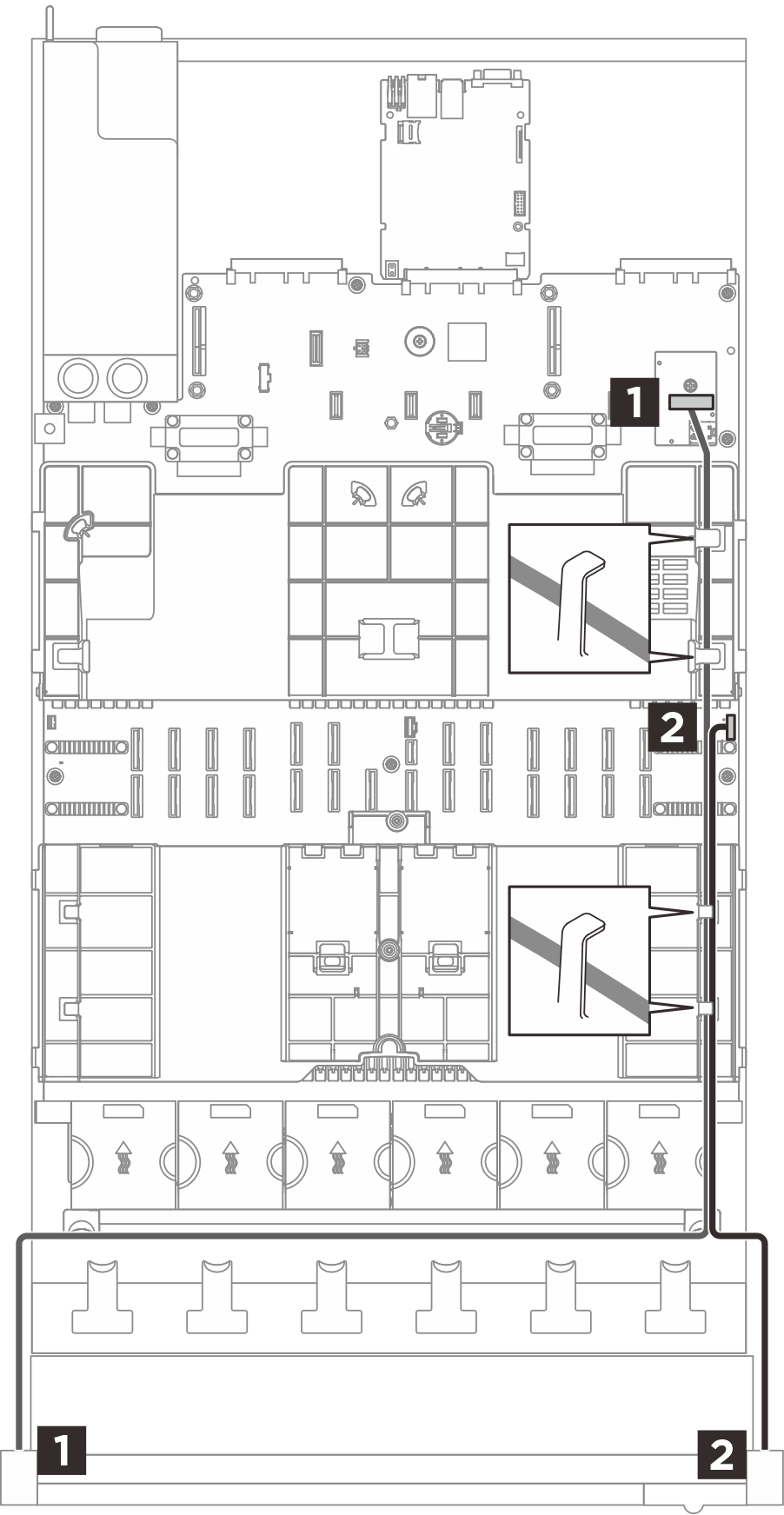

Figure 1. Cheminement des câbles pour les taquets d’armoire
| De (bloc carte mère) | Vers | Câble |
|---|---|---|
1 Carte d’E-S USB | 1 Taquet d’armoire gauche | MCIO x8 vers USB 2x/Mini HD (1 200 mm) |
2 FIO | 2 Taquet d'armoire droit | 1x9 vers PCBA (550 mm) |
