机架滑锁线缆布放
按照本节中的说明了解如何为机架滑锁进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

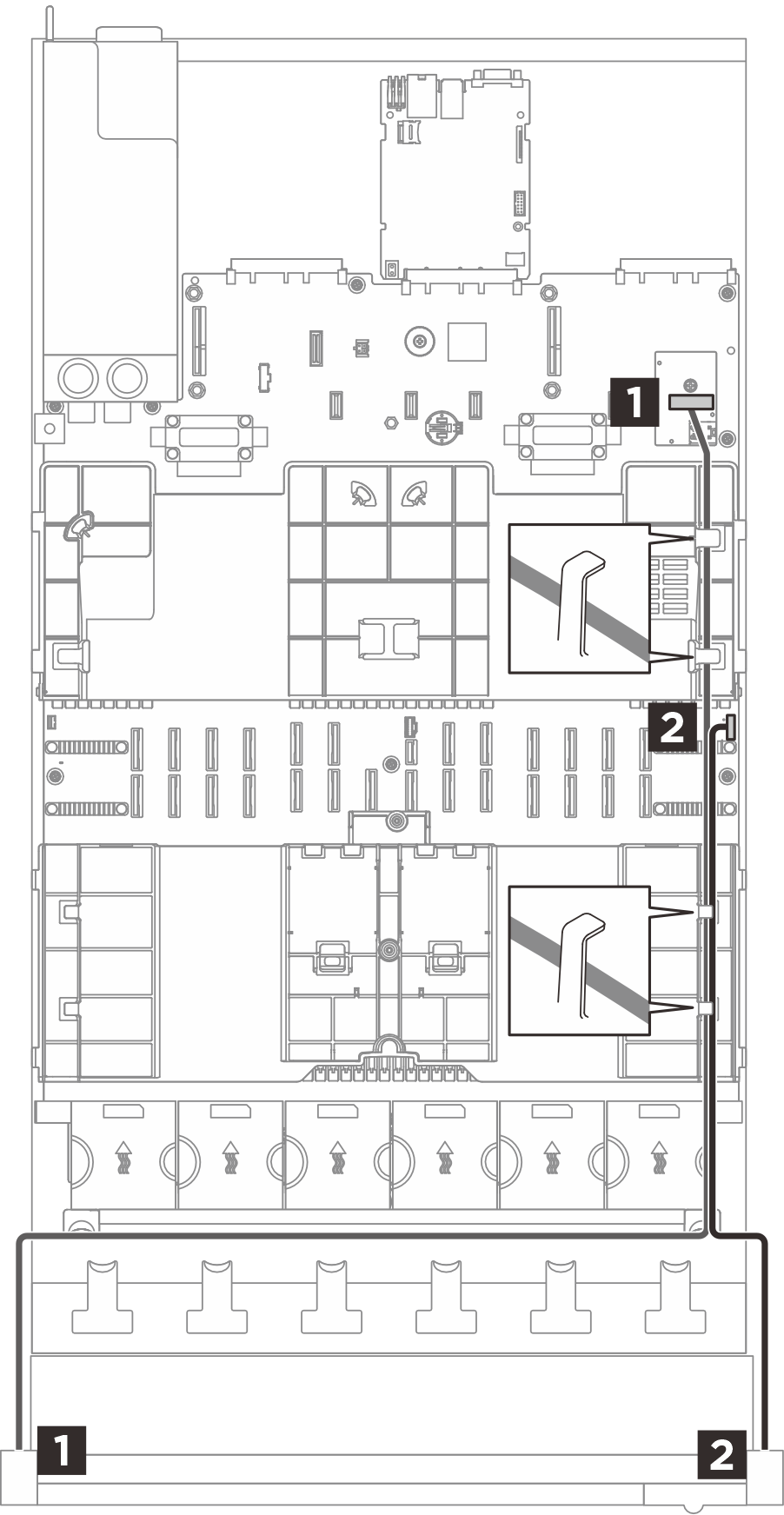

图 1. 机架滑锁的线缆布放
| 从（主板组合件） | 到 | 线缆 |
|---|---|---|
1 USB I/O 板 | 1 左侧机架滑锁 | MCIO x8 转 USB 2x/Mini HD（1200 毫米） |
2 FIO | 2 右侧机架滑锁 | 1x9 转 PCBA（550 毫米） |
