การเดินสายสลักตู้แร็ค
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับสลักตู้แร็ค
หมายเหตุ
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

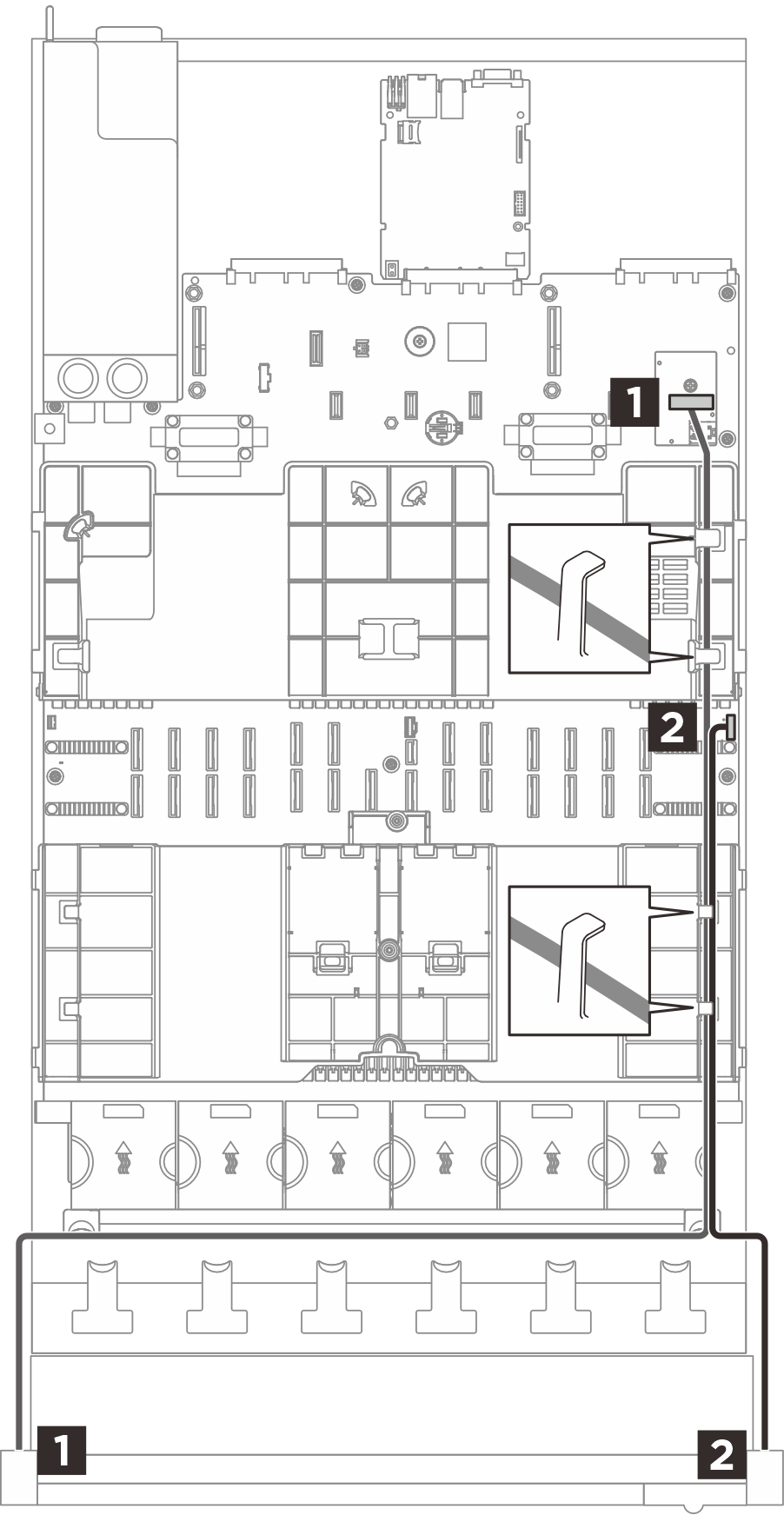

รูปที่ 1. การเดินสายสำหรับสลักแร็ค
| จาก (ส่วนประกอบแผงระบบ) | ไปยัง | สาย |
|---|---|---|
1 แผง I/O USB | 1 สลักแร็คด้านซ้าย | MCIO x8 เป็น USB 2x/Mini HD (1,200 มม.) |
2 FIO | 2 สลักแร็คด้านขวา | 1x9 เป็น PCBA (550 มม.) |
