랙 래치 케이블 배선
이 섹션의 지침에 따라 랙 래치의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

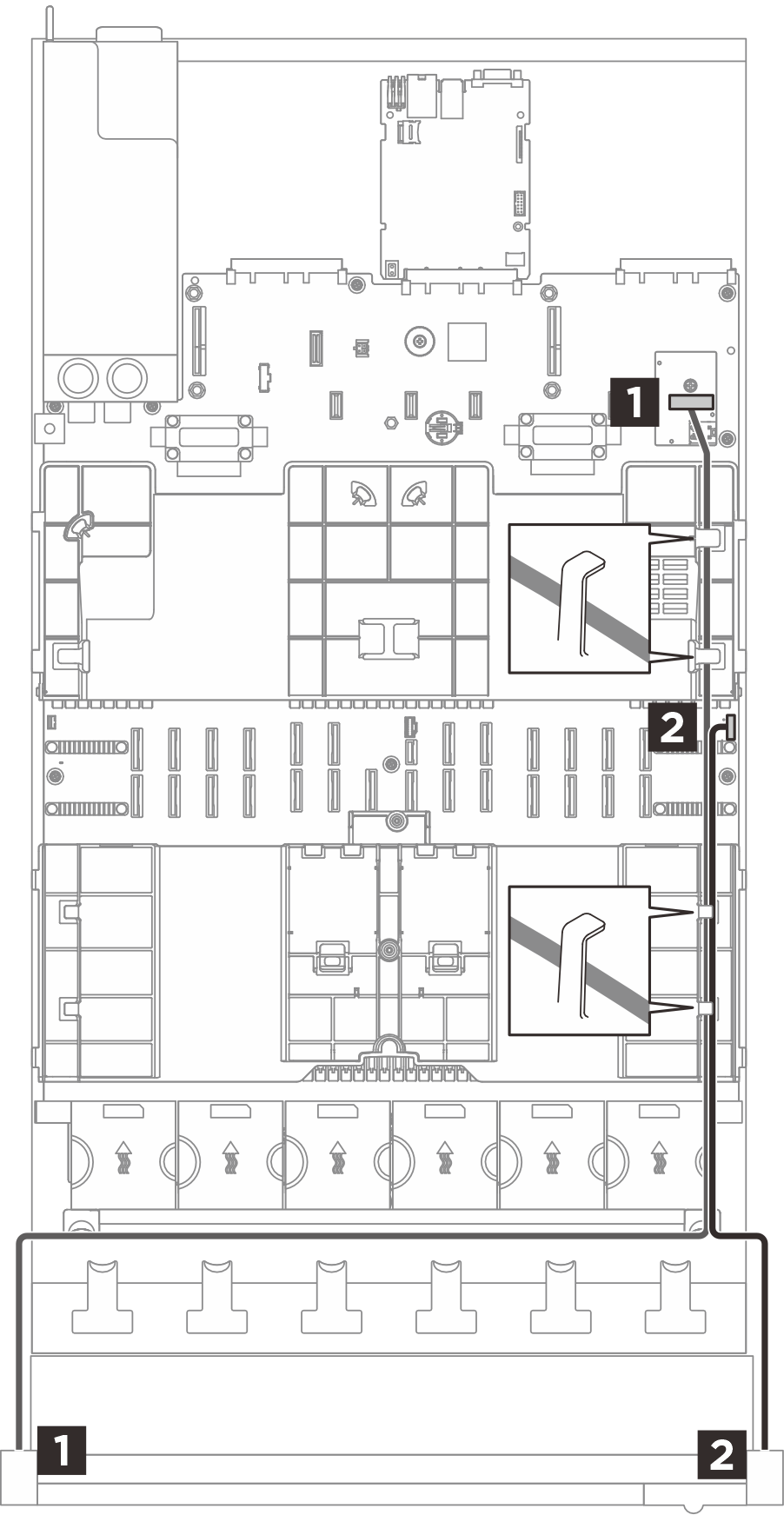

그림 1. 랙 래치의 케이블 배선
| 시작(시스템 보드 어셈블리) | 끝 | 케이블 |
|---|---|---|
1 USB I/O 보드 | 1 왼쪽 랙 래치 | MCIO x8 - USB 2x/Mini HD(1200mm) |
2 FIO | 2 오른쪽 랙 래치 | 1x9 - PCBA(550mm) |
