Прокладка кабелей защелок стойки
В этом разделе приведены инструкции по прокладке кабелей для защелок стойки.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

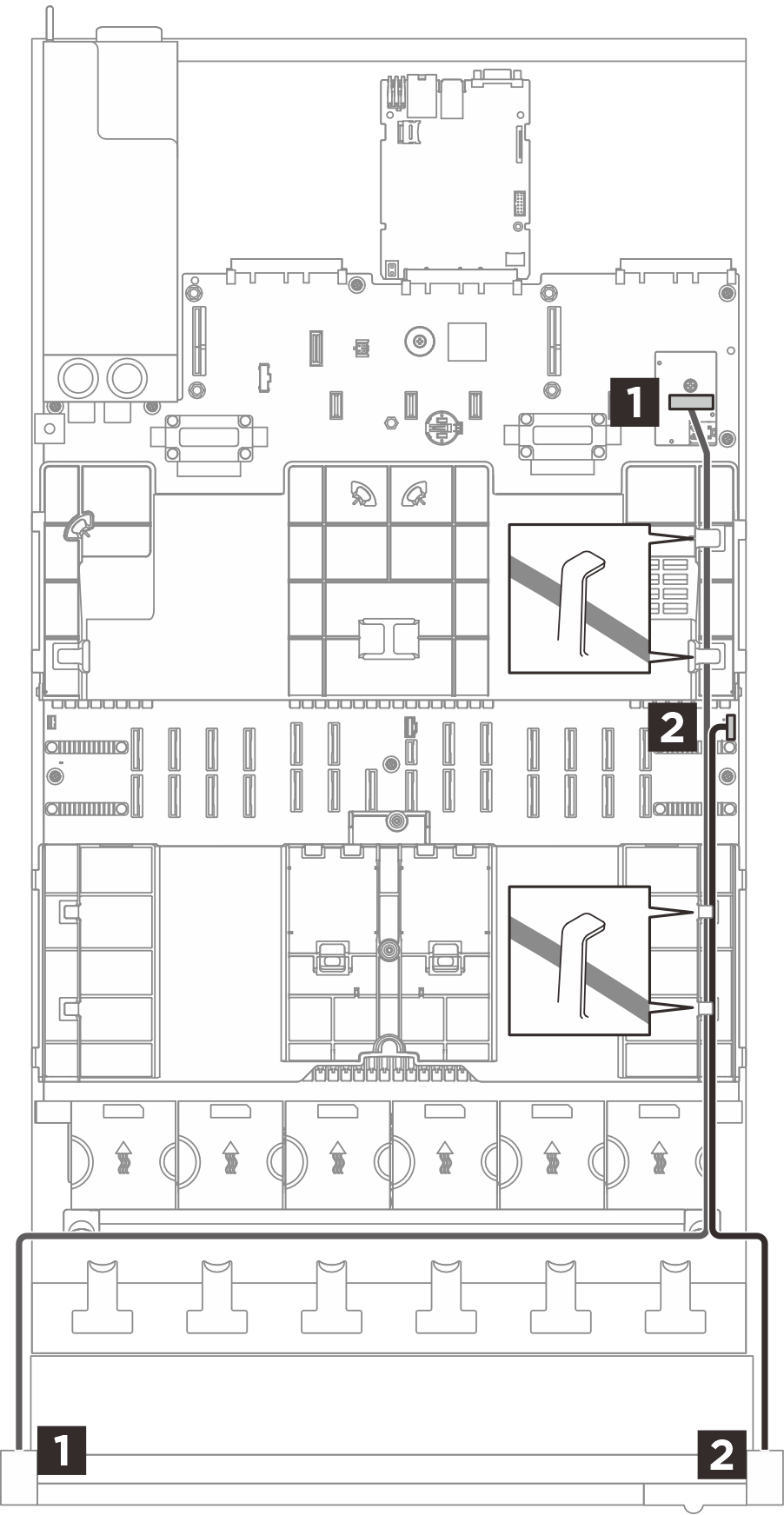

Рис. 1. Прокладка кабелей для защелок стойки
| От (блок материнской платы) | К | Кабель |
|---|---|---|
1 Плата ввода-вывода USB | 1 Левая защелка стойки | MCIO x8 — USB 2x/Mini HD (1200 мм) |
2 FIO | 2 Правая защелка стойки | 1x9 — PCBA (550 мм) |
