Прокладка кабелей объединительной панели для 2,5-дюймовых дисков
В этом разделе содержатся сведения по прокладке кабелей для объединительной панели для 2,5-дюймовых дисков.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
В качестве примера для плат-адаптеров Riser PCIe 1 и 3 на рисунках в данном разделе используется плата-адаптер Riser PCIe половинной длины. Прокладка кабелей для платы-адаптера Riser PCIe полной длины идентична.
Объединительные панели AnyBay используются в качестве объединительных панелей NVMe, если адаптеры RAID/HBA не установлены.

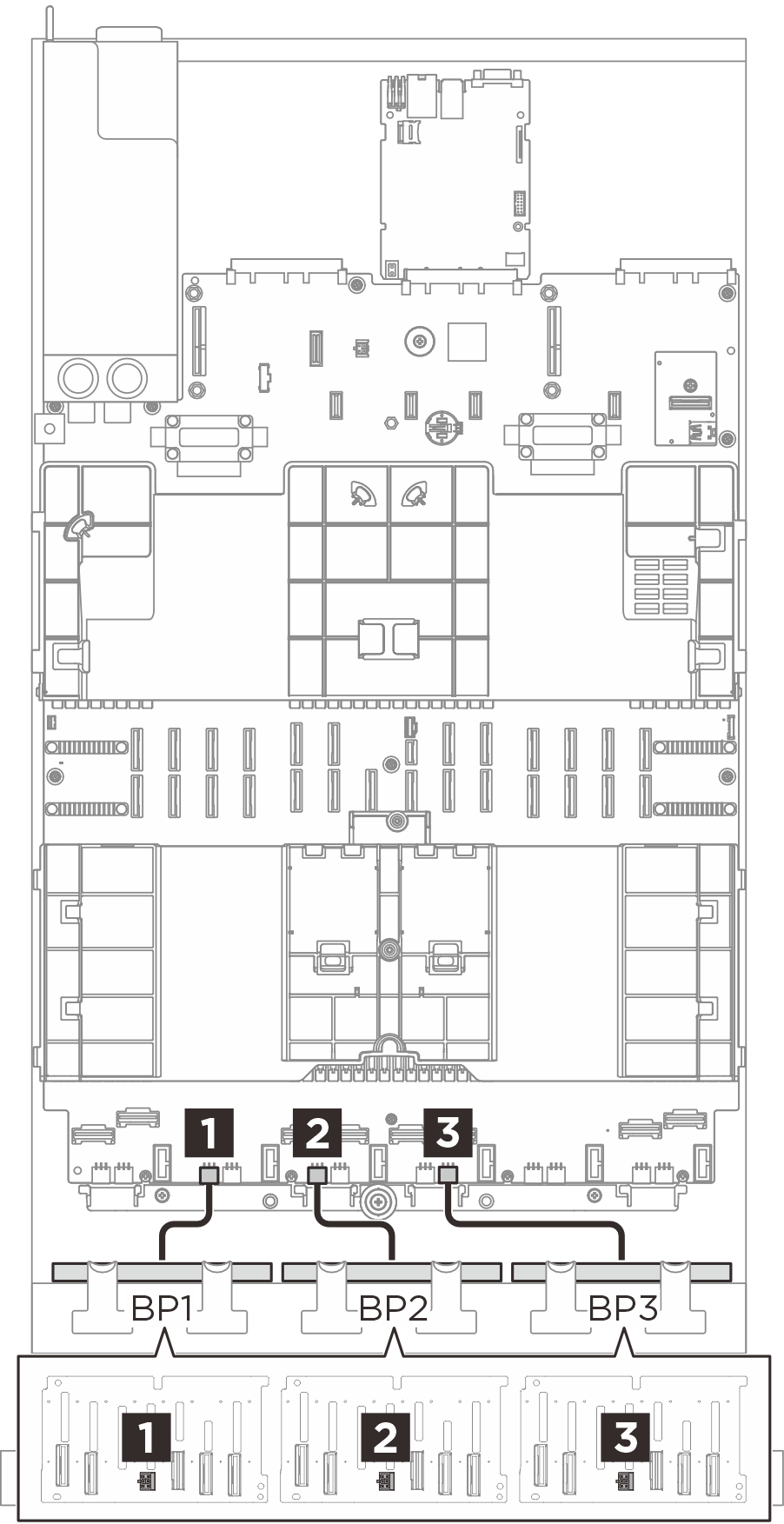

Прокладка кабелей питания
 |
| От (объединительная панель) | К (блок материнской платы) | Кабель |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S — 6P+6S (150 мм) |
2 BP2: PWR | 2 BP5 PWR | 6P+6S — 6P+6S (150 мм) |
3 BP3: PWR | 3 BP8 PWR | 6P+6S — 6P+6S (150 мм) |
Прокладка кабелей NVMe

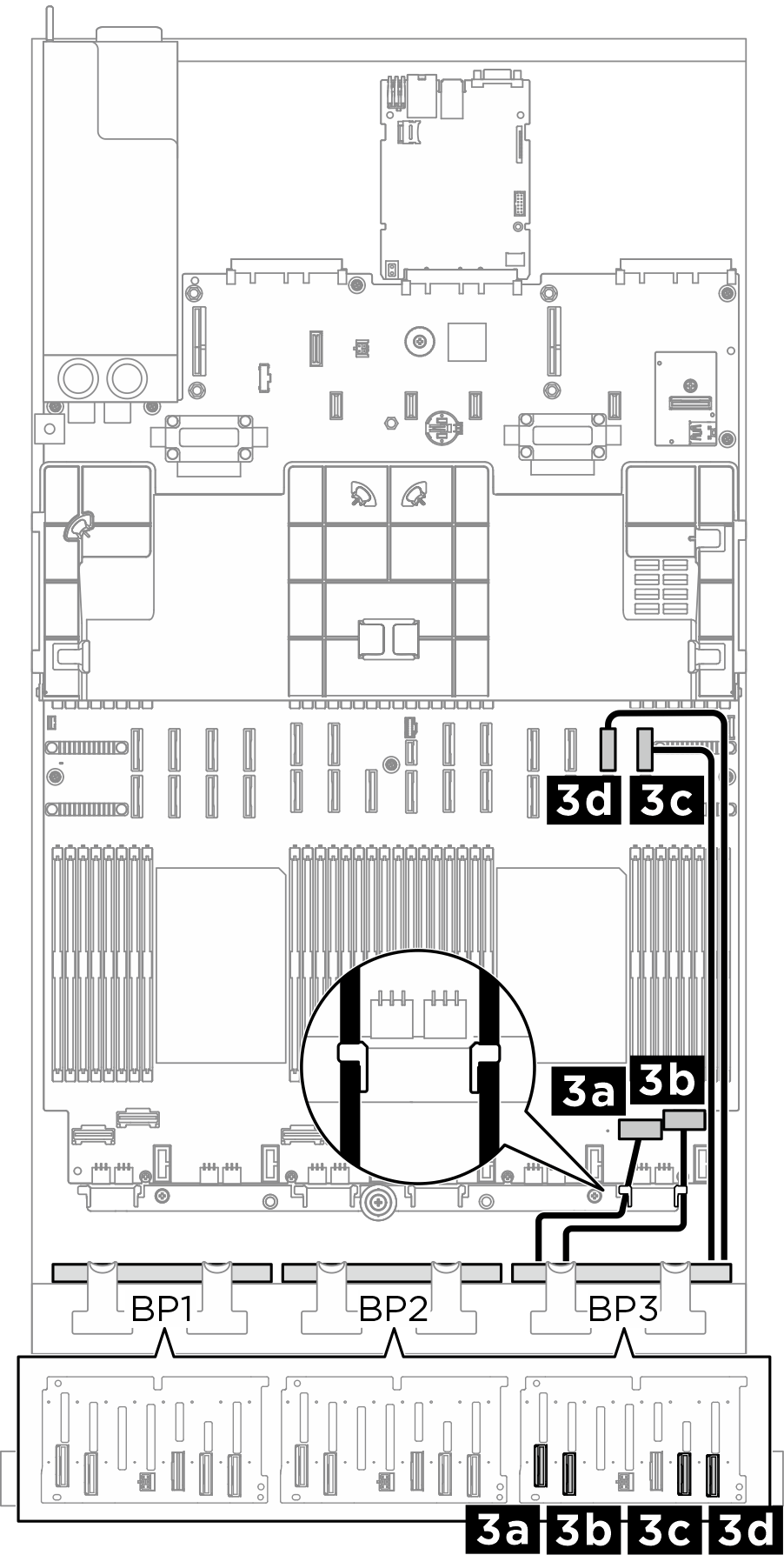

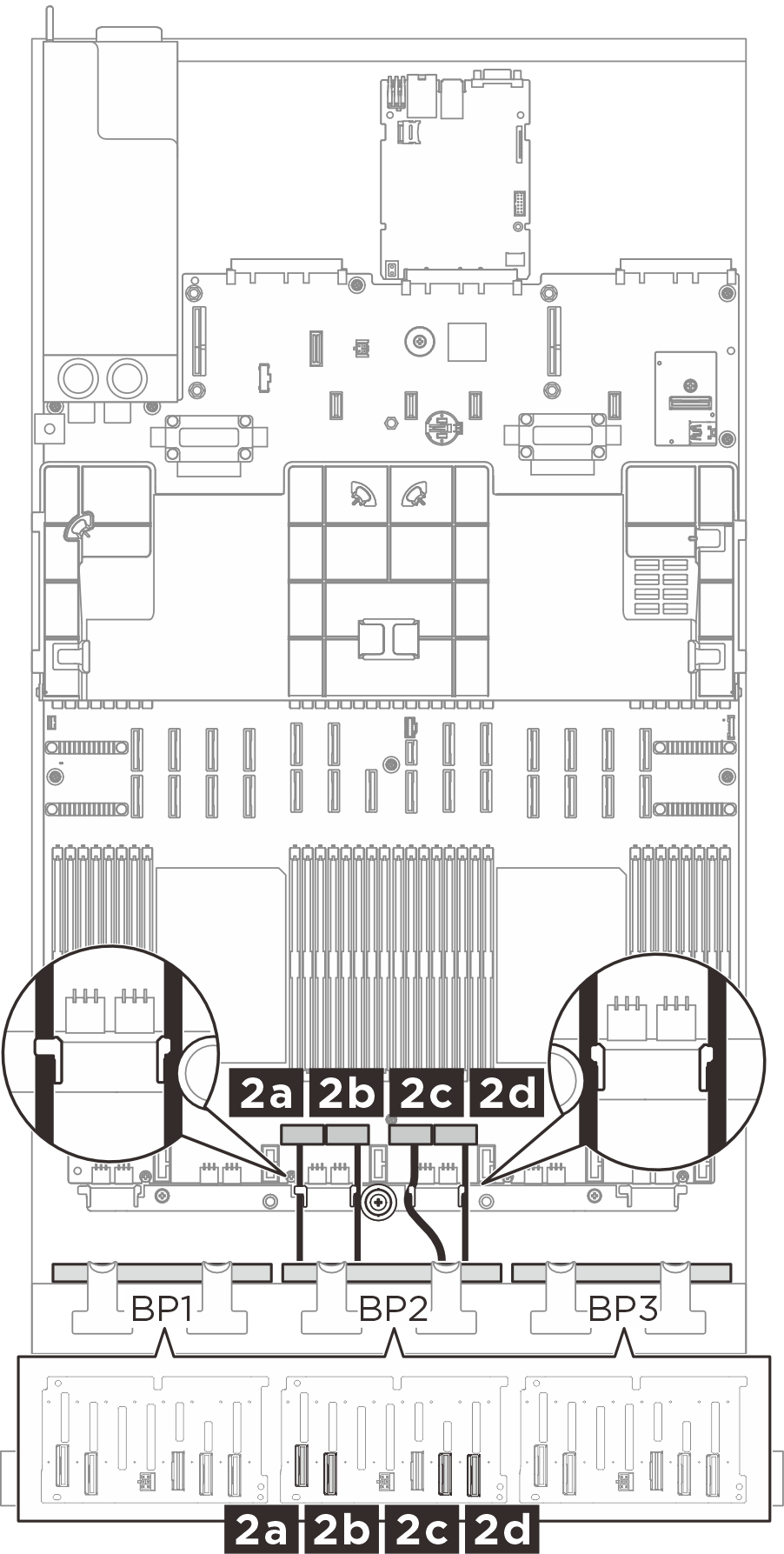

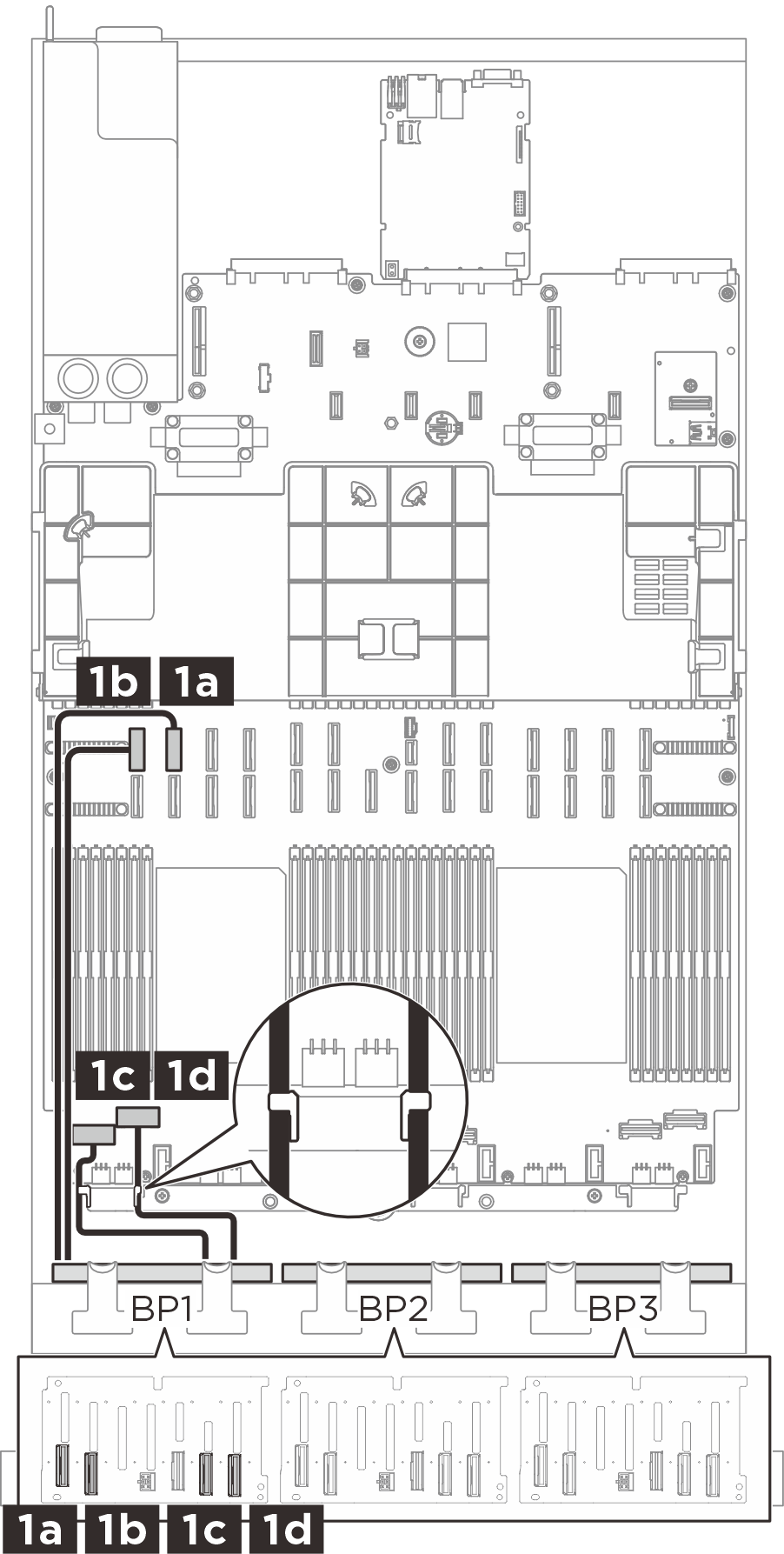

| Прокладка кабелей NVMe BP1 | Прокладка кабелей NVMe BP2 | Прокладка кабелей NVMe BP3 |
|---|---|---|
 |  |  |
| От (объединительная панель) | К (блок материнской платы) | Кабель |
|---|---|---|
| 1a BP1: NVMe 0–1 | 1a NVMe 10 | MCIO x8 — MCIO x8 (420 мм) |
| 1b BP1: NVMe 2–3 | 1b NVMe 9 | MCIO x8 — MCIO x8 (420 мм) |
| 1c BP1: NVMe 4–5 | 1c NVMe 1 | Swift x8 — MCIO x8 (150 мм) |
| 1d BP1: NVMe 6–7 | 1d NVMe 2 | Swift x8 — MCIO x8 (150 мм) |
| 2a BP2: NVMe 0–1 | 2a NVMe 3 | Swift x8 — MCIO x8 (150 мм) |
| 2b BP2: NVMe 2–3 | 2b NVMe 4 | Swift x8 — MCIO x8 (150 мм) |
| 2c BP2: NVMe 4–5 | 2c NVMe 5 | Swift x8 — MCIO x8 (150 мм) |
| 2d BP2: NVMe 6–7 | 2d NVMe 6 | Swift x8 — MCIO x8 (150 мм) |
| 3a BP3: NVMe 0–1 | 3a NVMe 7 | Swift x8 — MCIO x8 (150 мм) |
| 3b BP3: NVMe 2–3 | 3b NVMe 8 | Swift x8 — MCIO x8 (150 мм) |
| 3c BP3: NVMe 4–5 | 3c NVMe 12 | MCIO x8 — MCIO x8 (420 мм) |
| 3d BP3: NVMe 6–7 | 3d NVMe 11 | MCIO x8 — MCIO x8 (420 мм) |
Прокладка кабелей SAS/SATA (три платы-адаптера Riser)
В зависимости от расположения адаптера выберите соответствующий план прокладки кабелей SAS/SATA в следующей таблице.

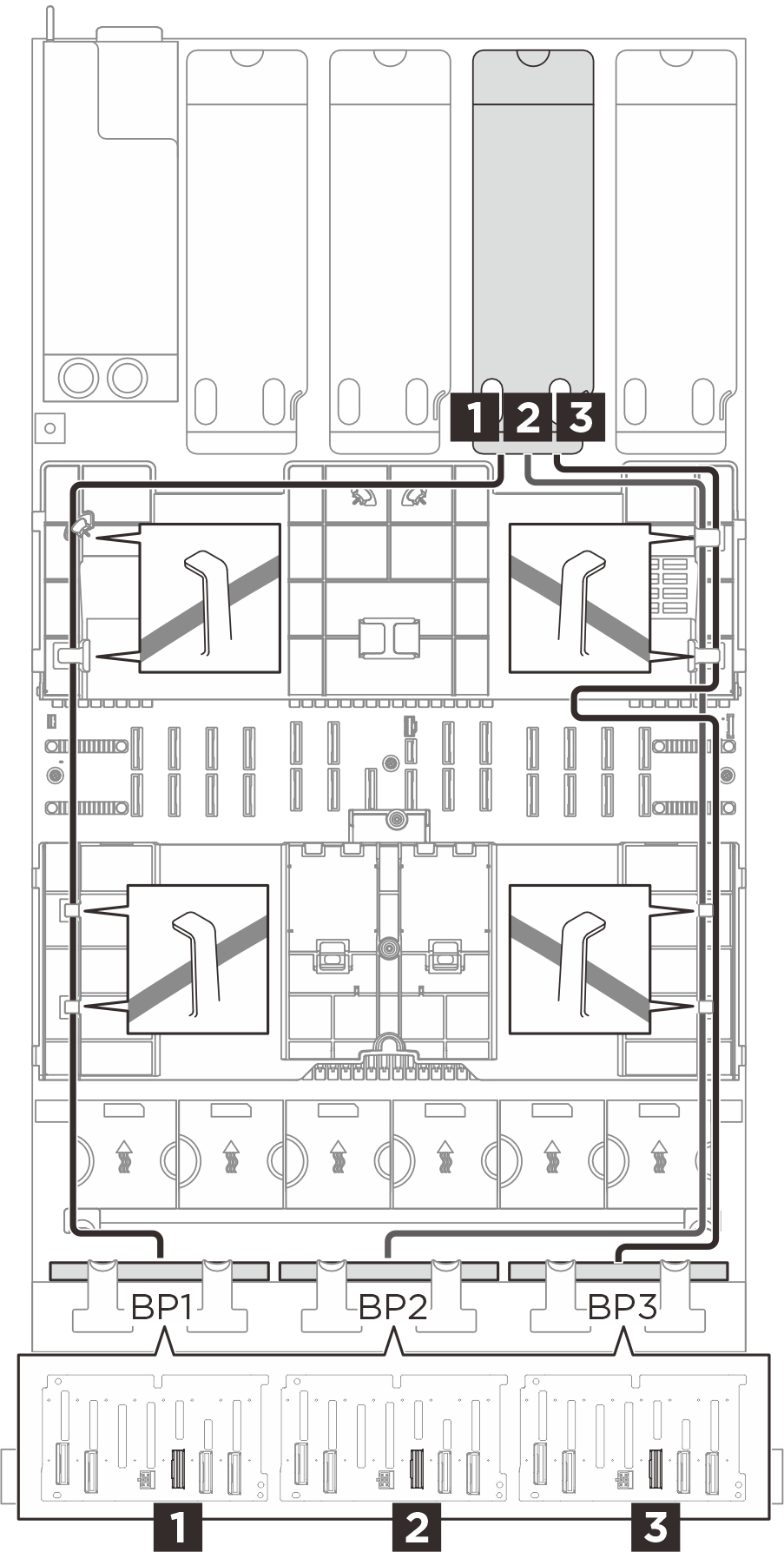

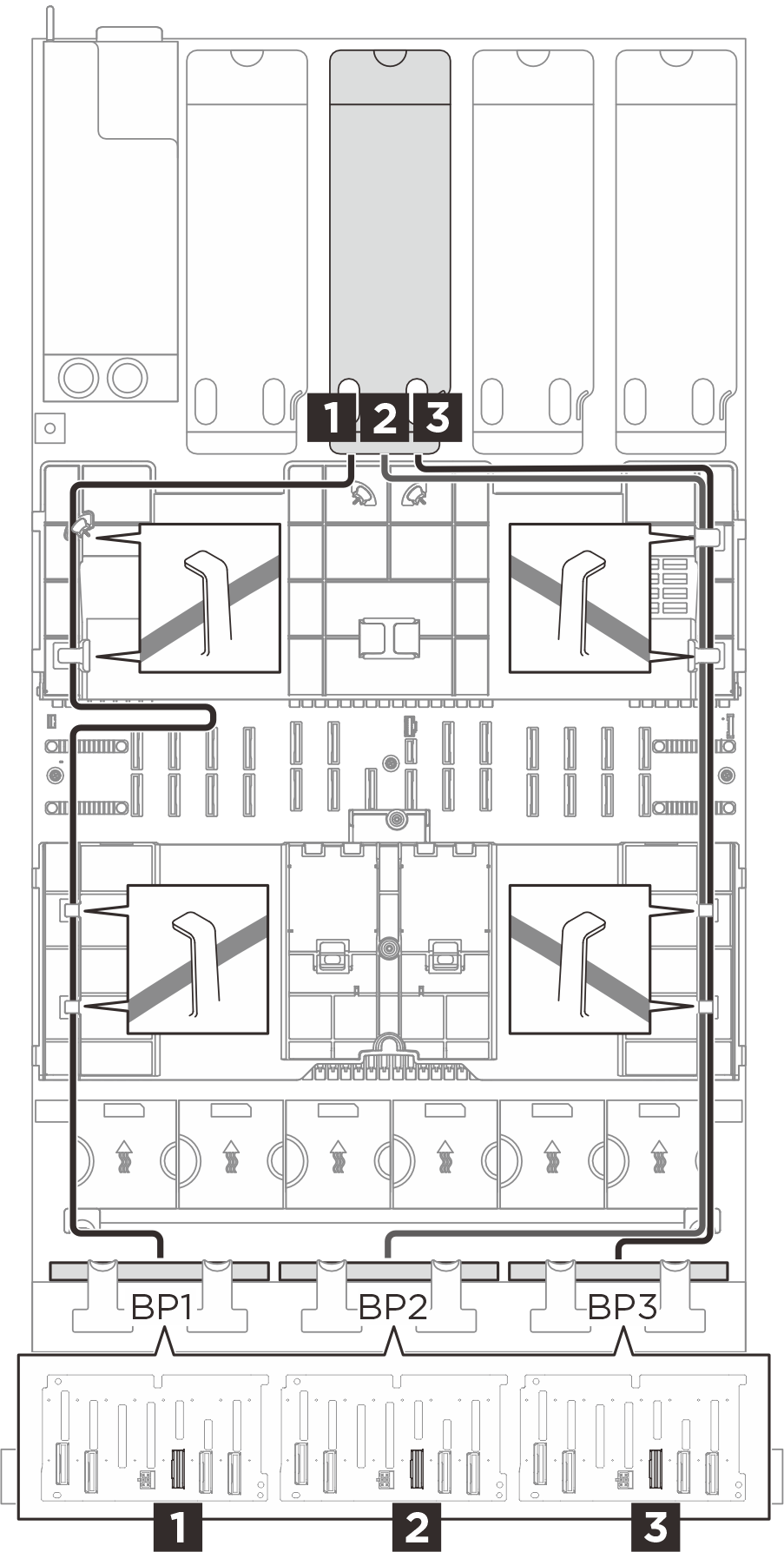

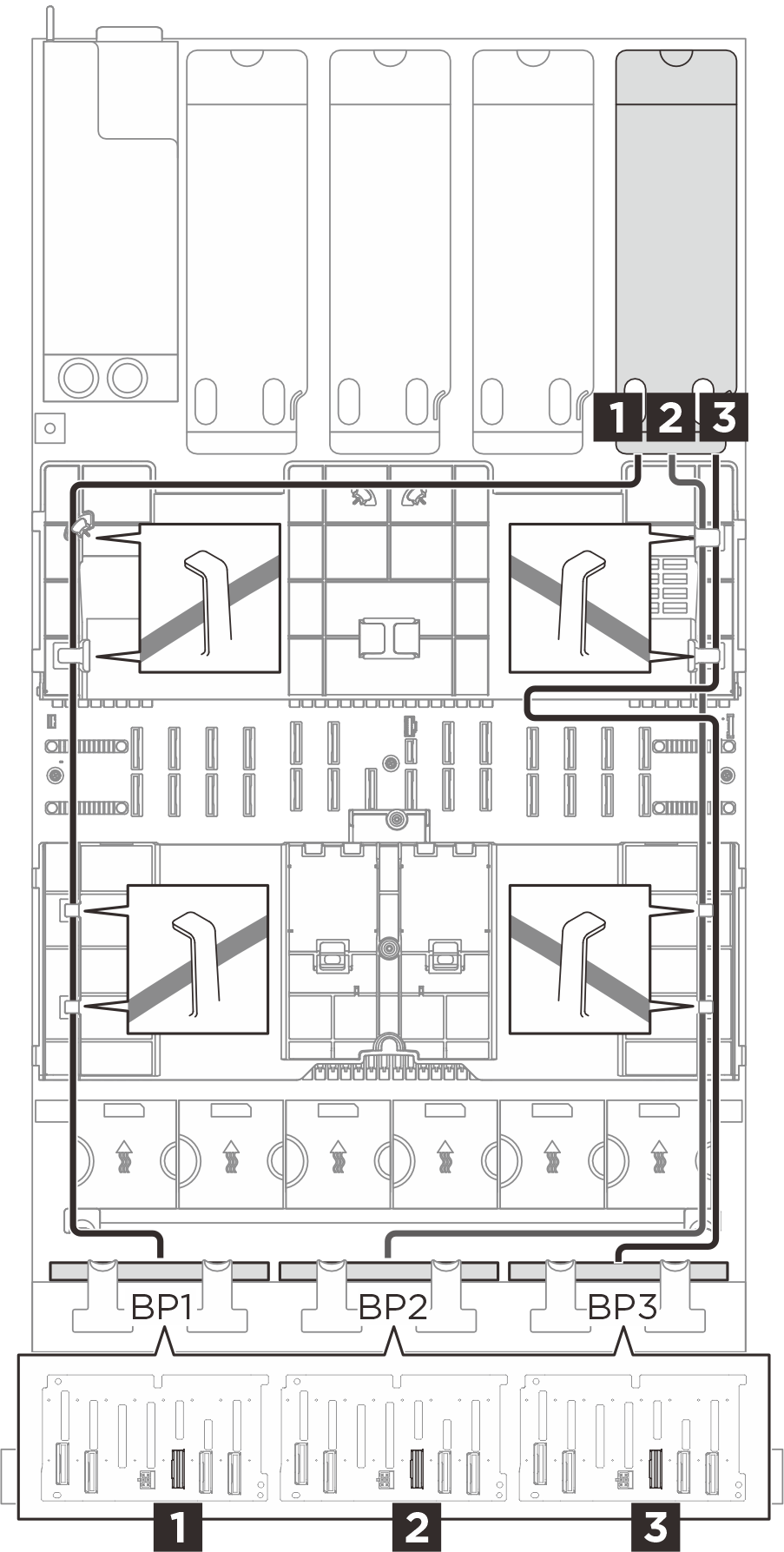

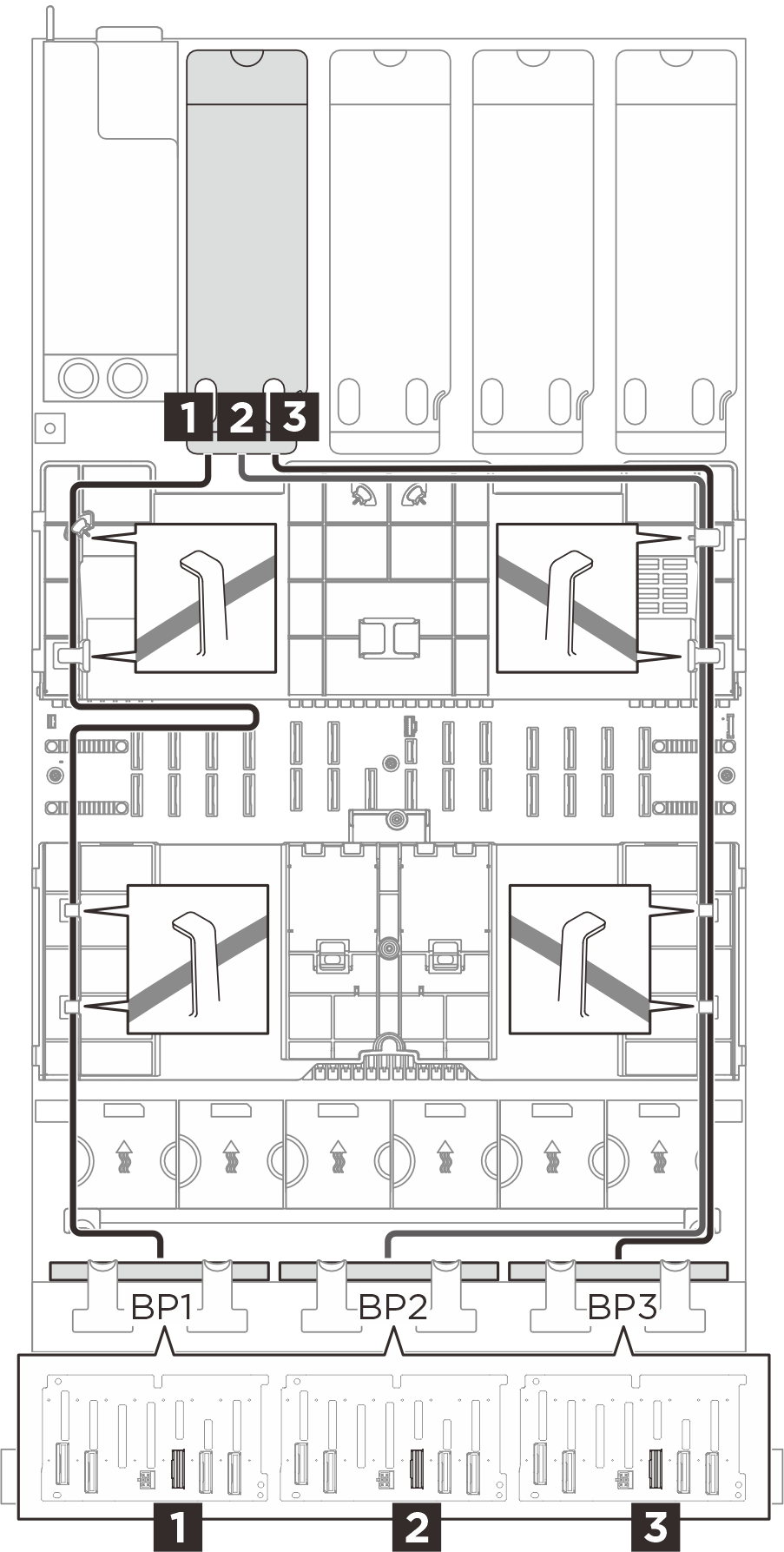

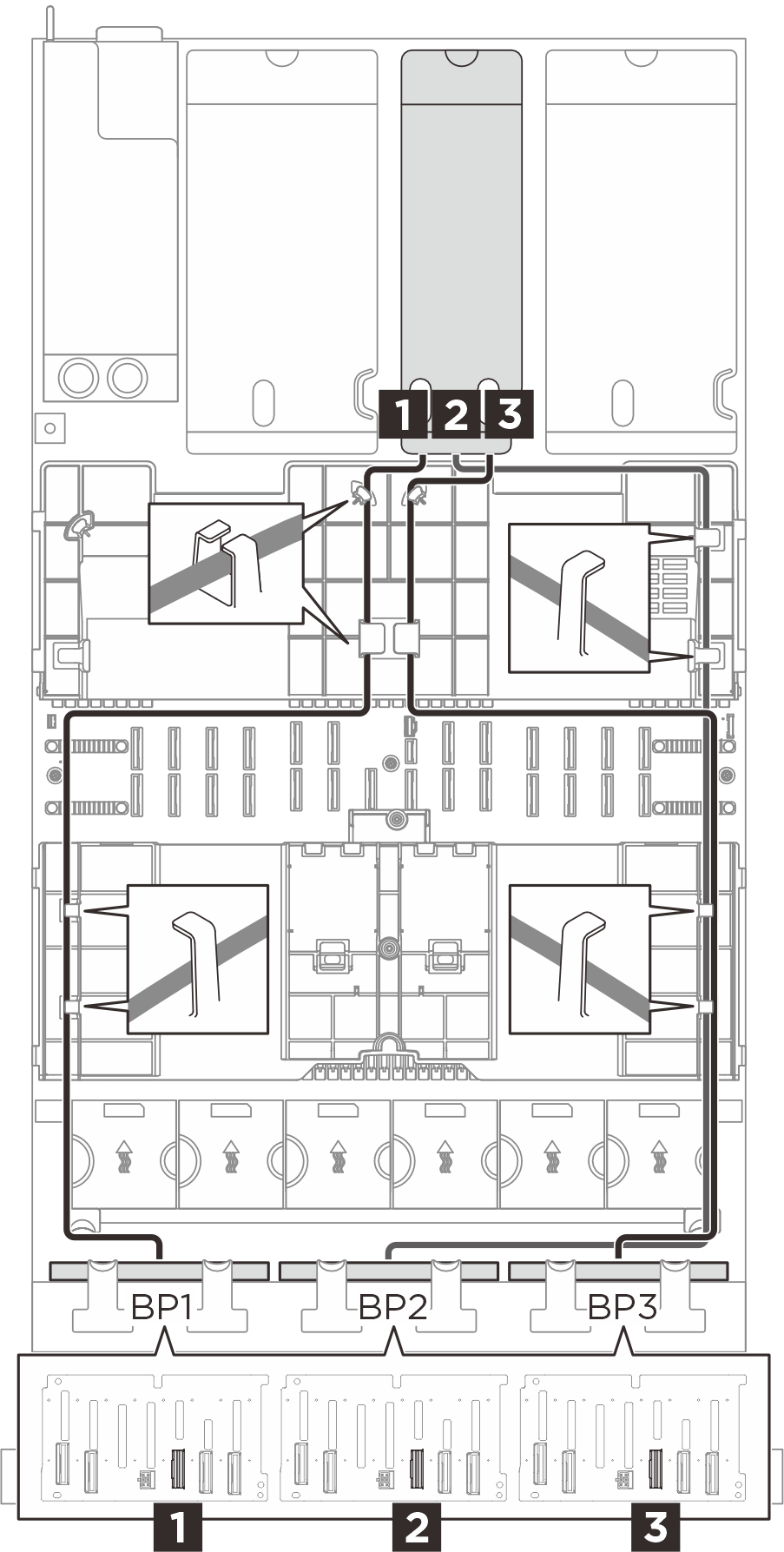

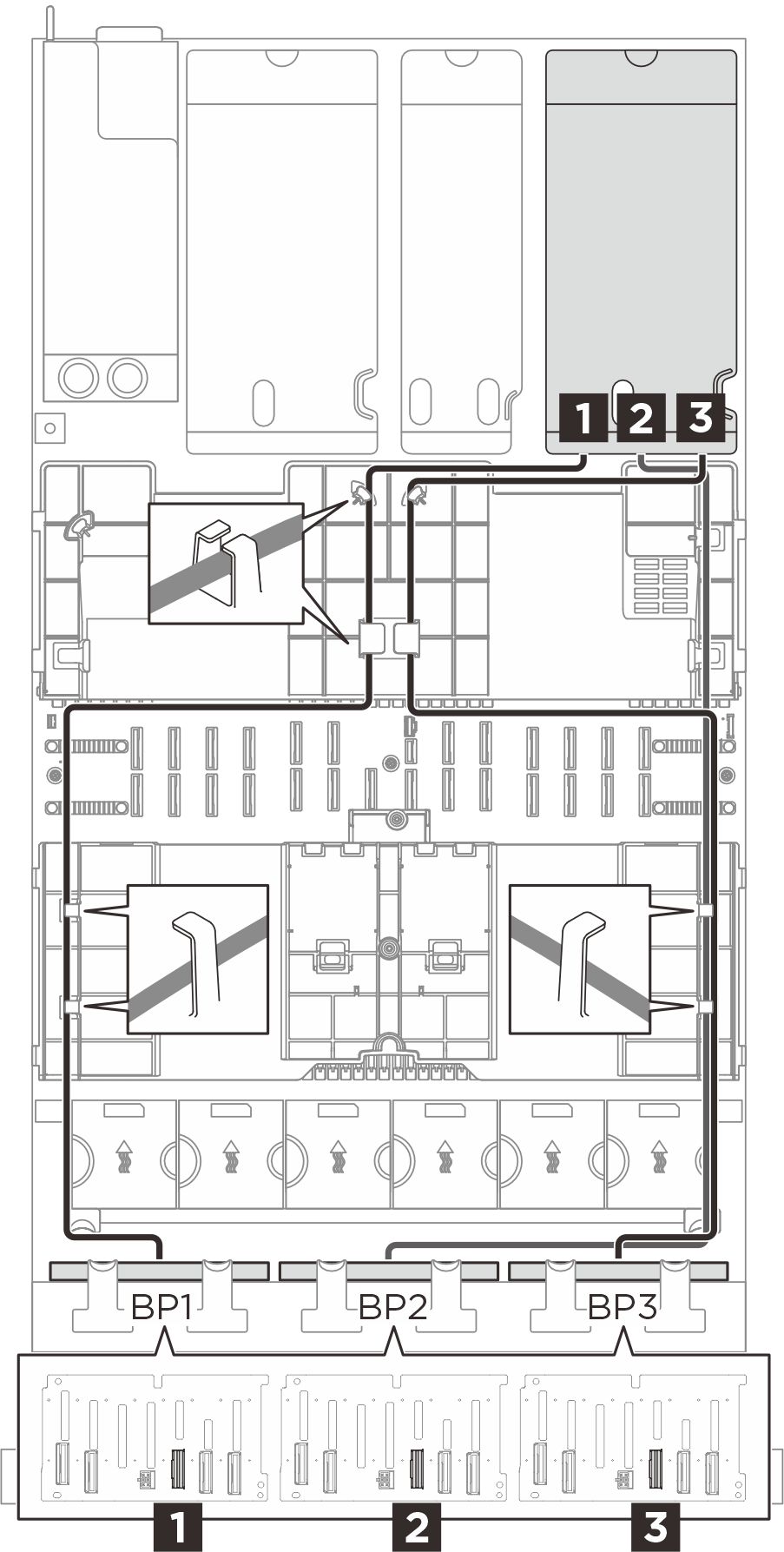

| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 3 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 2 | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser 1 |
|---|---|---|
 |  |  |
| От (объединительная панель) | К (адаптер RAID/HBA) | Кабель |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
Прокладка кабелей SAS/SATA (четыре платы-адаптера Riser)
В зависимости от расположения адаптера выберите соответствующий план прокладки кабелей SAS/SATA в следующей таблице.
| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser A | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser B |
|---|---|
 |  |
| Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser C | Прокладка кабелей питания SAS/SATA к плате-адаптеру Riser D |
 |  |
| От (объединительная панель) | К (адаптер RAID/HBA) | Кабель |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
