Разъемы блока материнской платы для прокладки кабелей
На следующих рисунках показаны внутренние разъемы на блоке материнской платы, предназначенные для прокладки внутренних кабелей.

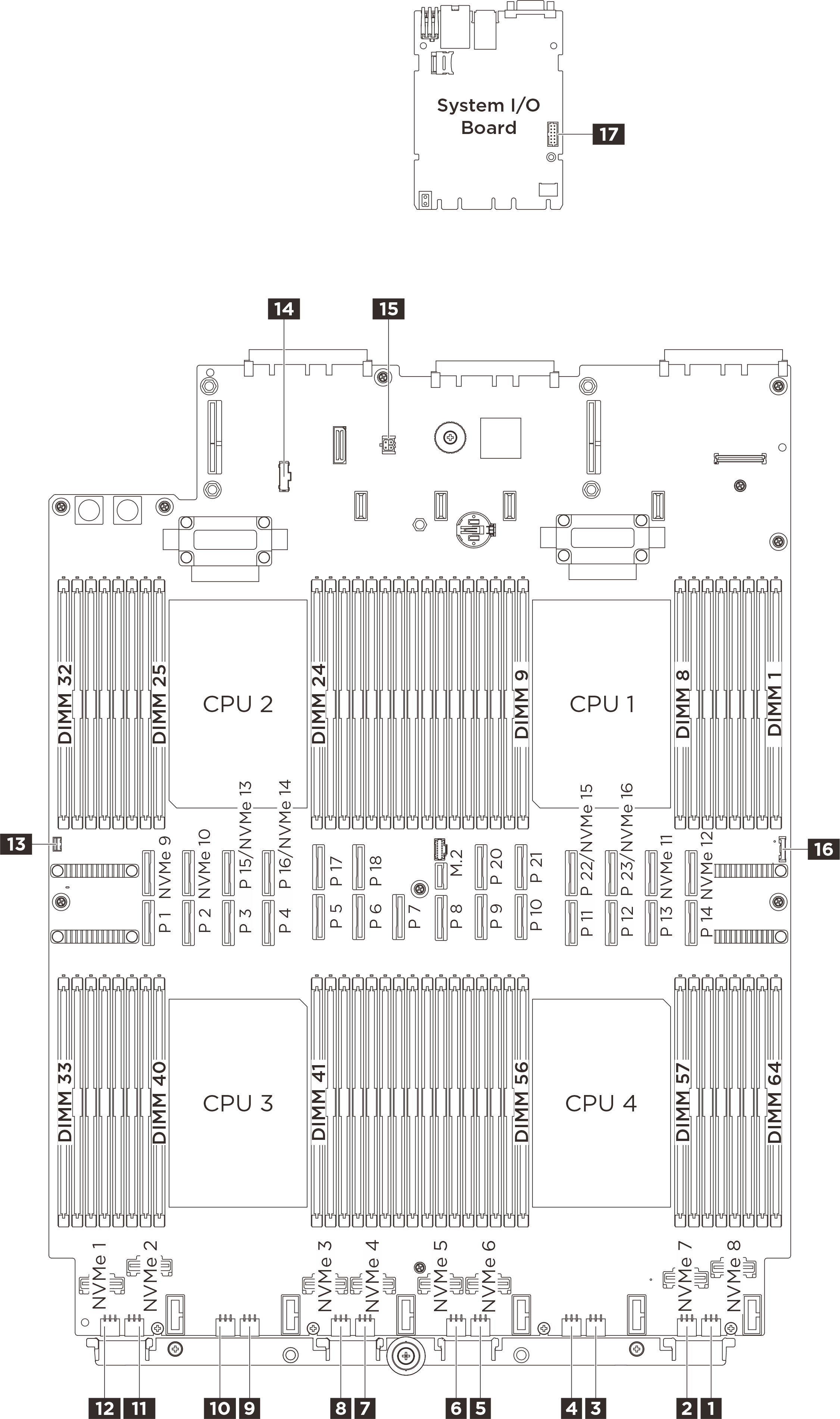

Рис. 1. Разъемы блока материнской платы
| 1 Разъем питания объединительной панели 12 | 2 Разъем питания объединительной панели 11 |
| 3 Разъем питания объединительной панели 10 | 4 Разъем питания объединительной панели 9 |
| 5 Разъем питания объединительной панели 8 | 6 Разъем питания объединительной панели 7 |
| 7 Разъем питания объединительной панели 6 | 8 Разъем питания объединительной панели 5 |
| 9 Разъем питания объединительной панели 4 | 10 Разъем питания объединительной панели 3 |
| 11 Разъем питания объединительной панели 2 | 12 Разъем питания объединительной панели 1 |
| 13 Разъем датчика вмешательства | 14 Разъем SIDEBAND платы распределения питания |
| 15 Разъем датчика утечки | 16 Разъем USB лицевой панели |
| 17 Разъем последовательного порта |
