Разъемы платы-адаптера Riser PCIe

В этом разделе представлены сведения о расположении разъемов на плате-адаптере Riser PCIe.

Плата-адаптер Riser с двумя гнездами​

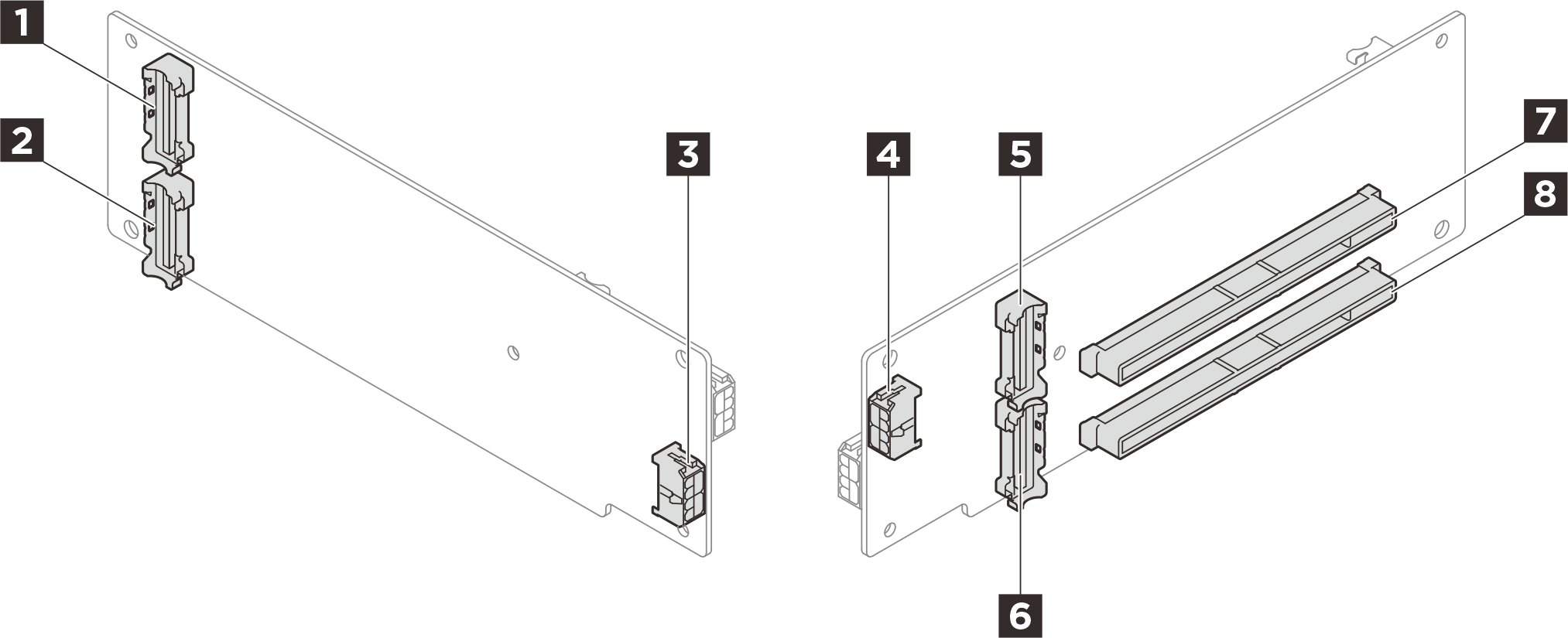

Рис. 1. Разъемы платы-адаптера Riser с двумя гнездами

1 Разъем R3	2 Разъем R1
3 Разъем питания платы-адаптера Riser	4 Разъем питания графического процессора
5 Разъем R4	6 Разъем R2
7 Гнездо PCIe x16 (Gen5 x16)	8 Гнездо PCIe x16 (Gen5 x16)

Плата-адаптер Riser с тремя гнездами (c разъемом питания)​

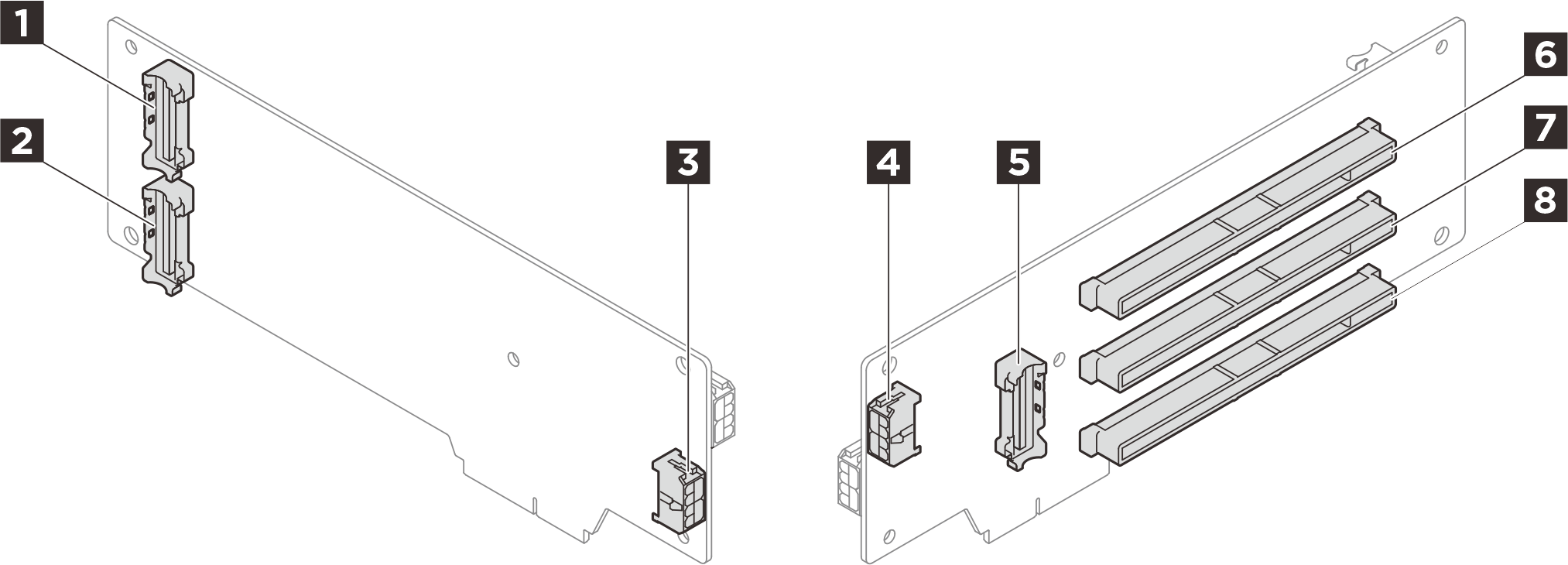

Рис. 2. Разъемы платы-адаптера Riser PCIe с тремя гнездами (с разъемом питания)

1 Разъем R3	2 Разъем R1
3 Разъем питания платы-адаптера Riser	4 Разъем питания графического процессора
5 Разъем R2	6 Гнездо PCIe x16 (Gen5 x8)
7 Гнездо PCIe x16 (Gen5 x16)	8 Гнездо PCIe x16 (Gen4 x16)

Плата-адаптер Riser с тремя гнездами (без разъема питания)​

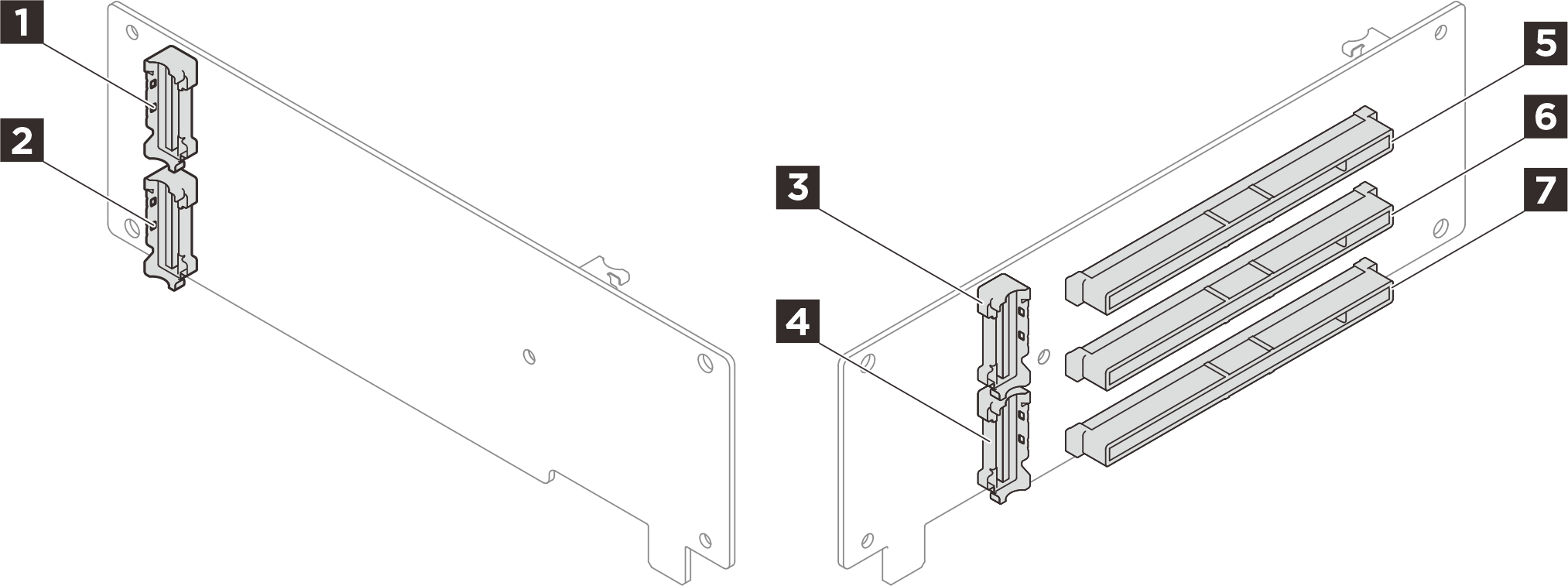

Рис. 3. Плата-адаптер Riser с тремя гнездами (без разъема питания)

1 Разъем R3	2 Разъем R1
3 Разъем R4	4 Разъем R2
5 Гнездо PCIe x16 (Gen5 x16)	6 Гнездо PCIe x16 (Gen5 x8)
7 Гнездо PCIe x16 (Gen5 x8)
