Conectores da placa riser PCIe
Consulte esta seção para localizar os conectores na placa riser PCIe.
Placa riser de dois slots

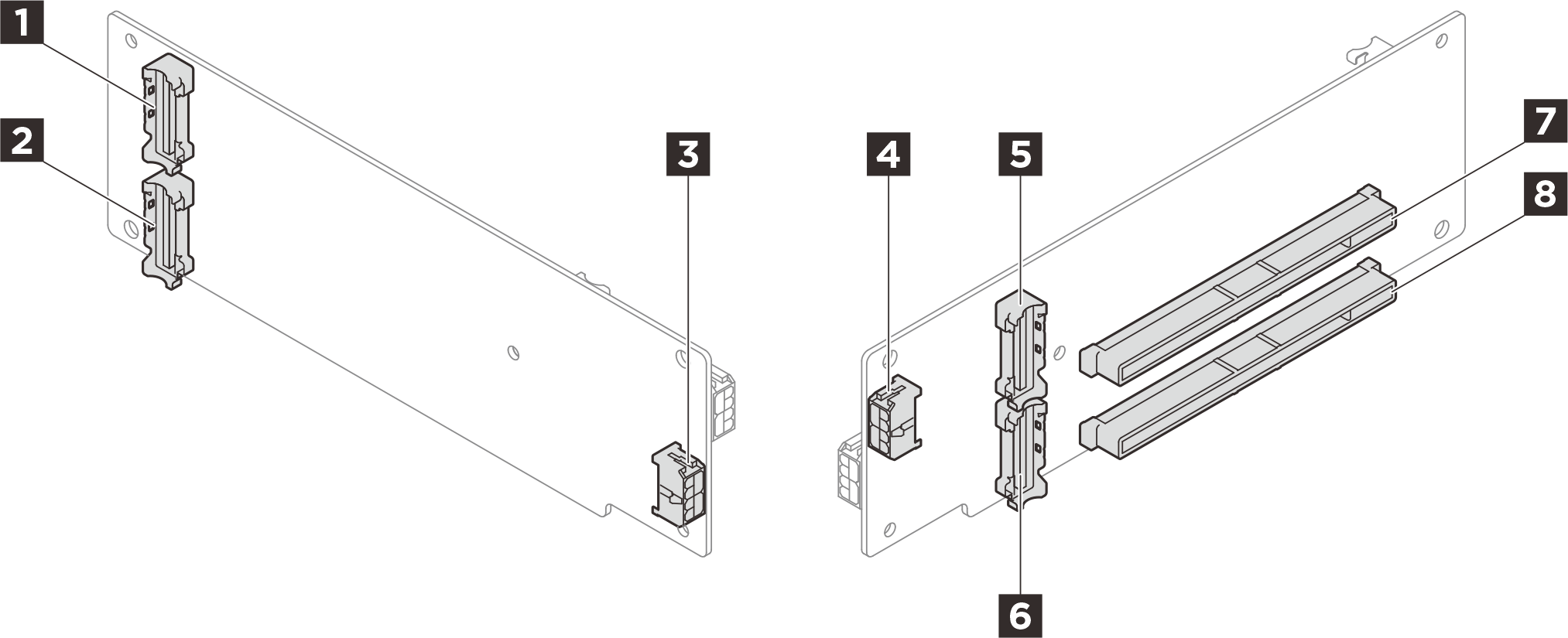

Figura 1. Conectores da placa riser de dois slots
| 1 Conector R3 | 2 Conector R1 |
| 3 Conector de energia da placa riser | 4 Conector de energia de GPU |
| 5 Conector R4 | 6 Conector R2 |
| 7 Slot PCIe x16 (Gen5 x16) | 8 Slot PCIe x16 (Gen5 x16) |
Placa riser de três slots (com conector de energia)

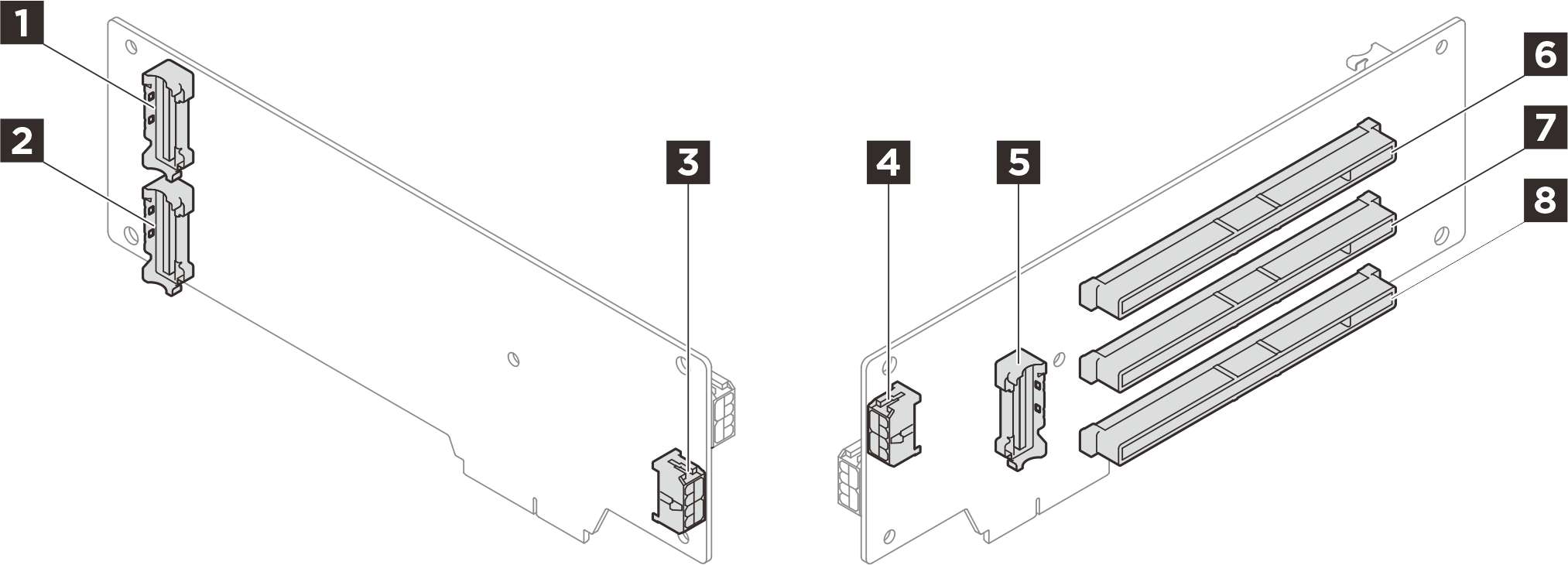

Figura 2. Conectores de placa riser de três slots (com conector de energia)
| 1 Conector R3 | 2 Conector R1 |
| 3 Conector de energia da placa riser | 4 Conector de energia de GPU |
| 5 Conector R2 | 6 Slot PCIe x16 (Gen5 x8) |
| 7 Slot PCIe x16 (Gen5 x16) | 8 Slot PCIe x16 (Gen4 x16) |
Placa riser de três slots (sem conector de energia)

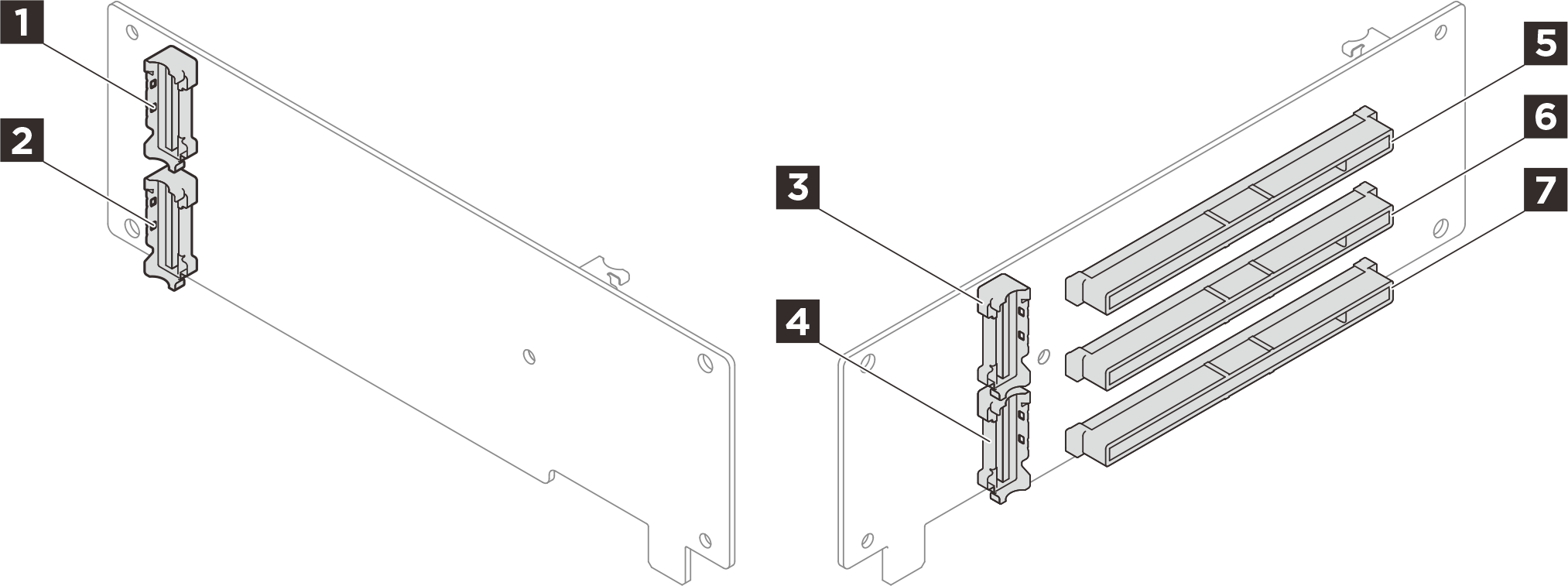

Figura 3. Placa riser de três slots (sem conector de energia)
| 1 Conector R3 | 2 Conector R1 |
| 3 Conector R4 | 4 Conector R2 |
| 5 Slot PCIe x16 (Gen5 x16) | 6 Slot PCIe x16 (Gen5 x8) |
| 7 Slot PCIe x16 (Gen5 x8) |
