PCIe 라이저 카드 커넥터

이 섹션을 참조하여 PCIe 라이저 카드에서 커넥터를 찾으십시오.

2슬롯 라이저 카드​

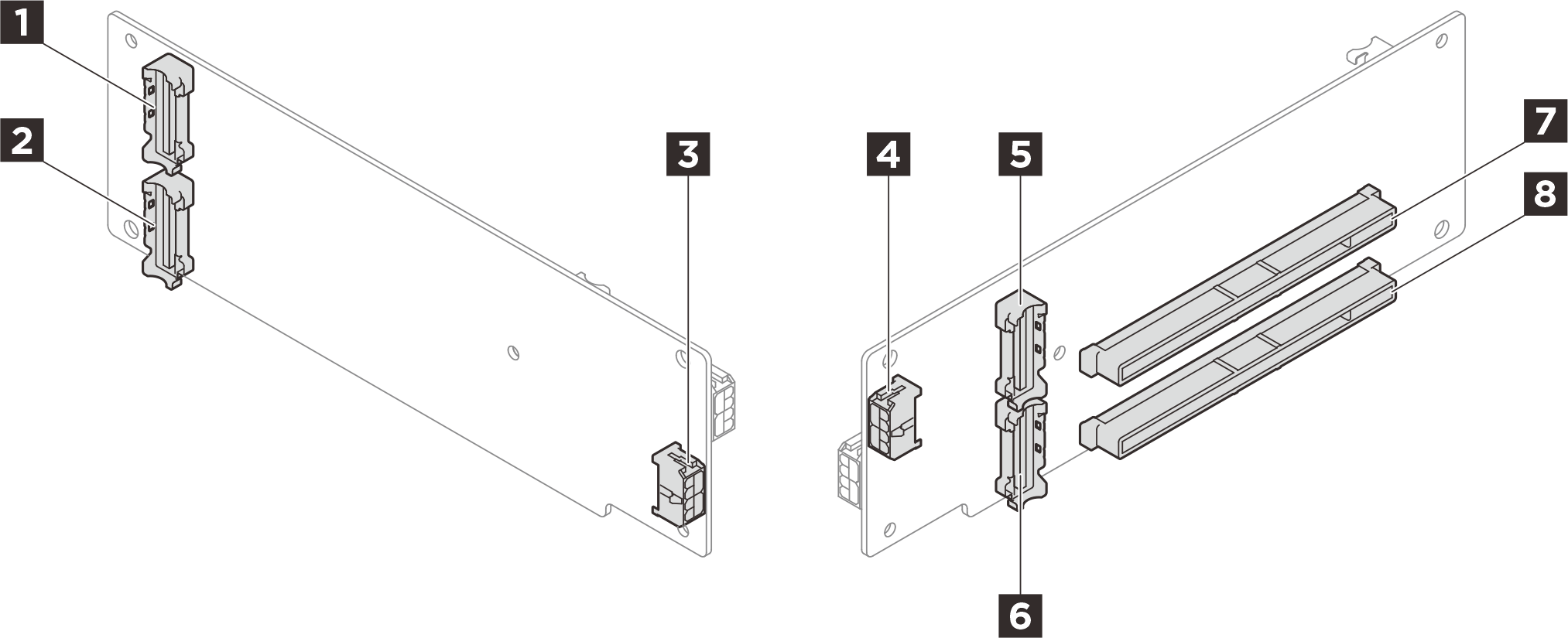

그림 1. 2슬롯 라이저 카드 커넥터
Two-slot riser card connectors
1 R3 커넥터2 R1 커넥터
3 라이저 전원 커넥터4 GPU 전원 커넥터
5 R4 커넥터6 R2 커넥터
7 PCIe x16(Gen5 x16) 슬롯8 PCIe x16(Gen5 x16) 슬롯

3슬롯 라이저 카드(전원 커넥터 포함)​

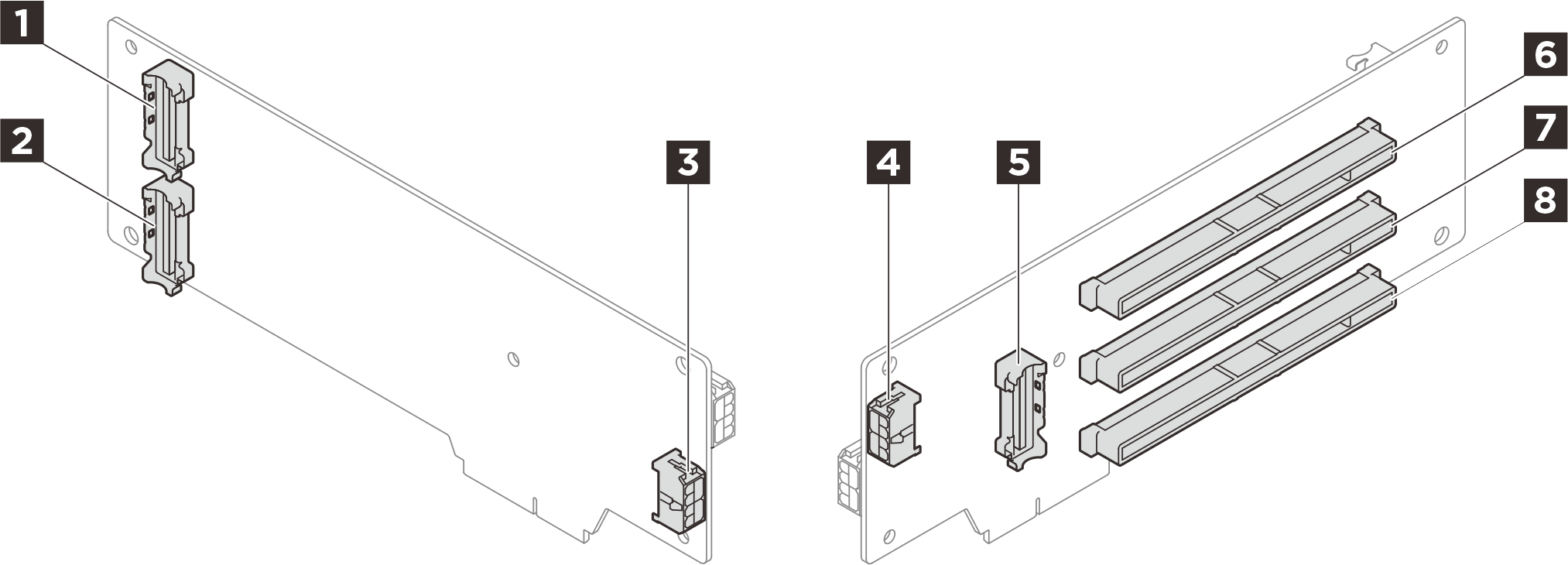

그림 2. 3슬롯 라이저 카드 커넥터(전원 커넥터 포함)
Three-slot riser card connectors (with power connector)
1 R3 커넥터2 R1 커넥터
3 라이저 전원 커넥터4 GPU 전원 커넥터
5 R2 커넥터6 PCIe x16(Gen5 x8) 슬롯
7 PCIe x16(Gen5 x16) 슬롯8 PCIe x16(Gen4 x16) 슬롯

3슬롯 라이저 카드(전원 커넥터 없음)​

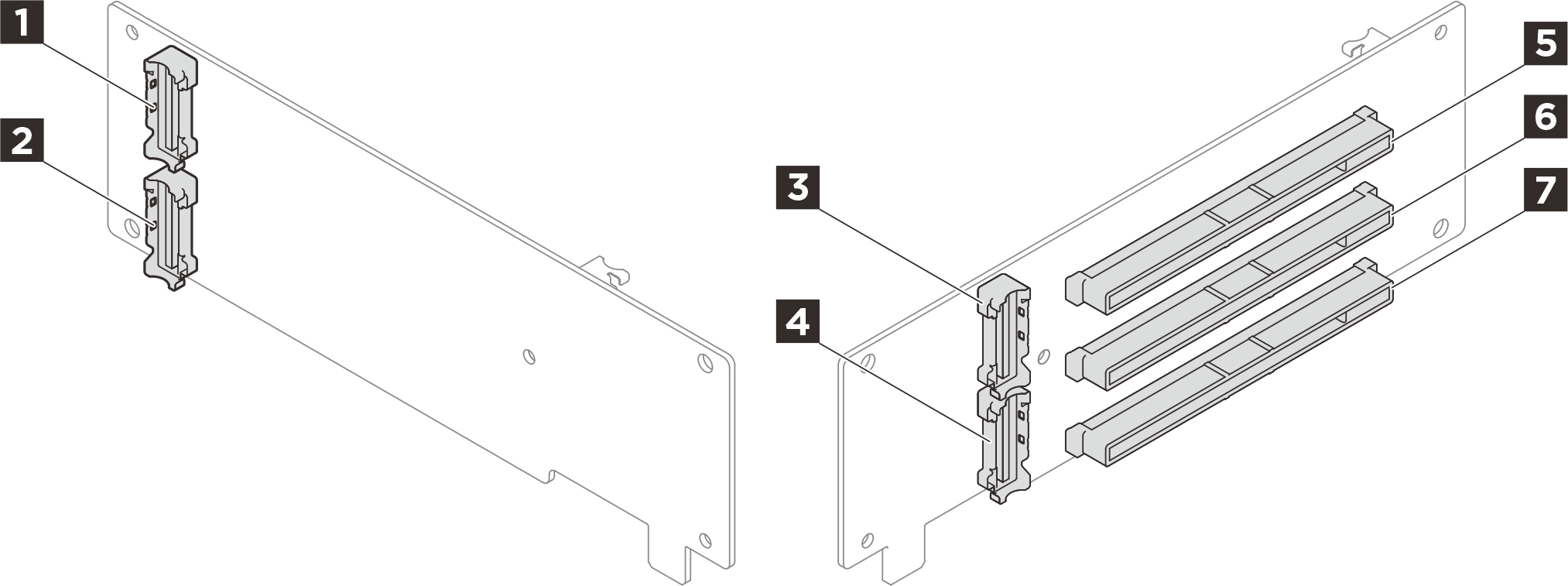

그림 3. 3슬롯 라이저 카드(전원 커넥터 없음)
Three-slot PCIe Gen5 riser card connectors (without power connector)
1 R3 커넥터2 R1 커넥터
3 R4 커넥터4 R2 커넥터
5 PCIe x16(Gen5 x16) 슬롯6 PCIe x16(Gen5 x8) 슬롯
7 PCIe x16(Gen5 x8) 슬롯
