케이블 배선용 시스템 보드 어셈블리 커넥터
다음 그림은 내장 케이블 배선에 사용되는 시스템 보드 어셈블리의 내부 커넥터를 보여줍니다.

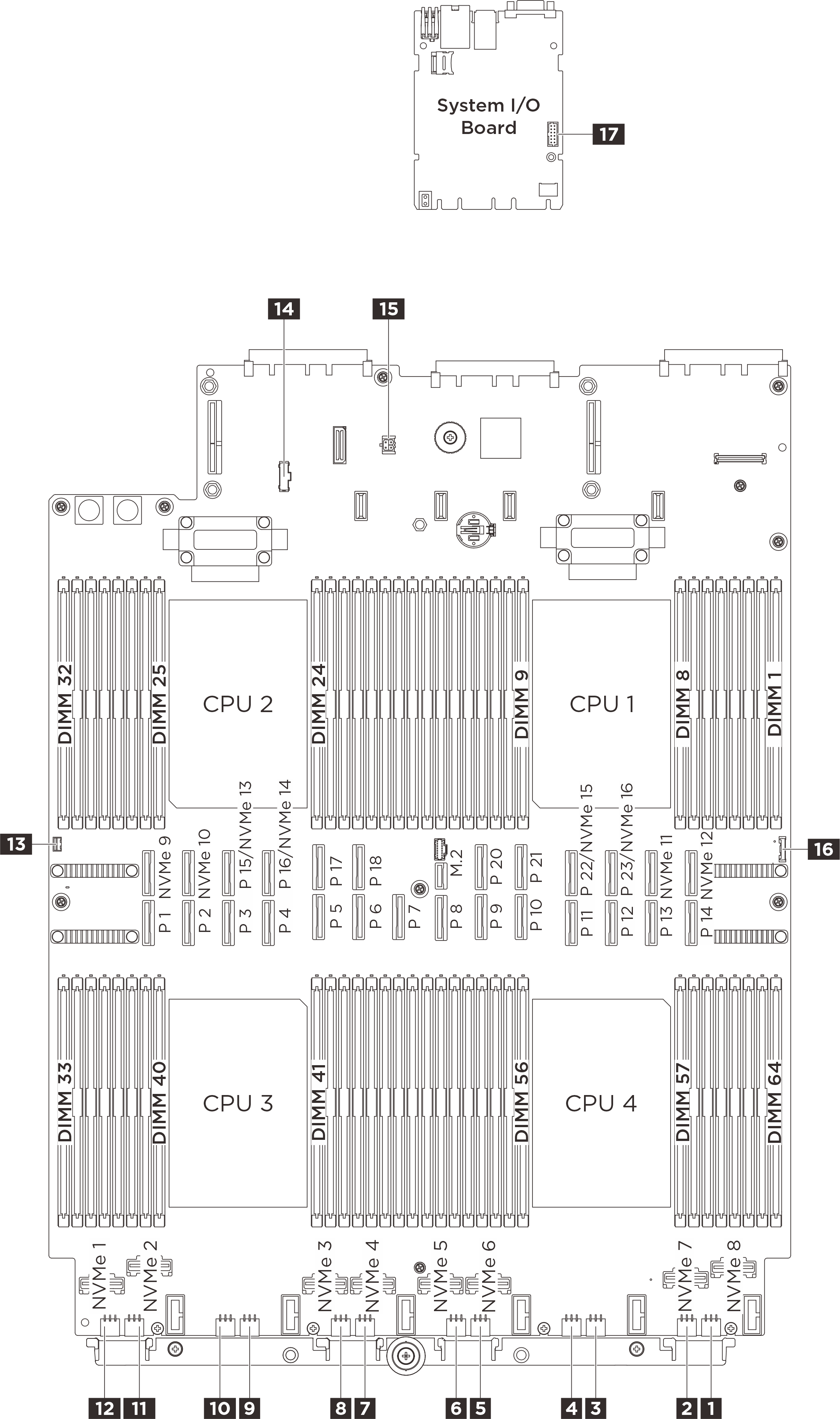

그림 1. 시스템 보드 어셈블리 커넥터
| 1 백플레인 12 전원 커넥터 | 2 백플레인 11 전원 커넥터 |
| 3 백플레인 10 전원 커넥터 | 4 백플레인 9 전원 커넥터 |
| 5 백플레인 8 전원 커넥터 | 6 백플레인 7 전원 커넥터 |
| 7 백플레인 6 전원 커넥터 | 8 백플레인 5 전원 커넥터 |
| 9 백플레인 4 전원 커넥터 | 10 백플레인 3 전원 커넥터 |
| 11 백플레인 2 전원 커넥터 | 12 백플레인 1 전원 커넥터 |
| 13 침입 스위치 커넥터 | 14 전원 분배 보드 사이드밴드 커넥터 |
| 15 누수 센서 커넥터 | 16 앞면 패널 USB 커넥터 |
| 17 직렬 포트 커넥터 |
