뒷면 M.2 드라이브 백플레인 케이블 배선
이 섹션의 지침에 따라 뒷면 M.2 드라이브 백플레인의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

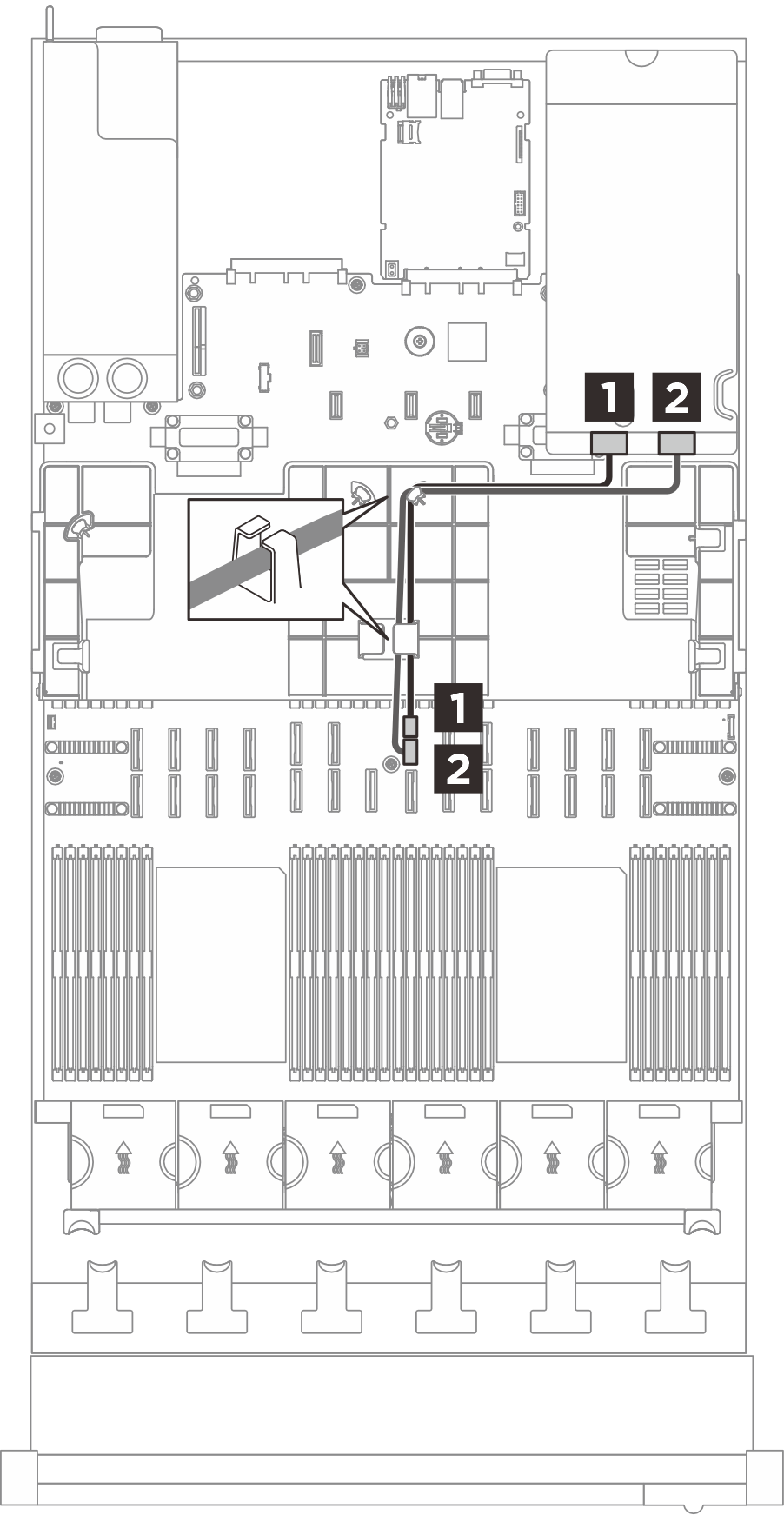

그림 1. 뒷면 M.2 드라이브 백플레인의 케이블 배선
| 시작(시스템 보드 어셈블리) | 끝(뒷면 M.2 부트 어댑터) | 케이블 |
|---|---|---|
1 M.2 전원 | 1 M.2 전원 | 2x10p - 2x10p(520mm) |
2 M.2 신호 | 2 M.2 신호 | MCIO x4 - MCIO x4(520mm) |
