Cheminement des câbles du fond de panier d’unité M.2 arrière

Cette section vous présente des informations qui vous expliquent comment procéder au cheminement des câbles du fond de panier d’unité M.2 arrière.

Remarque

  • Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n

  • Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.

  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

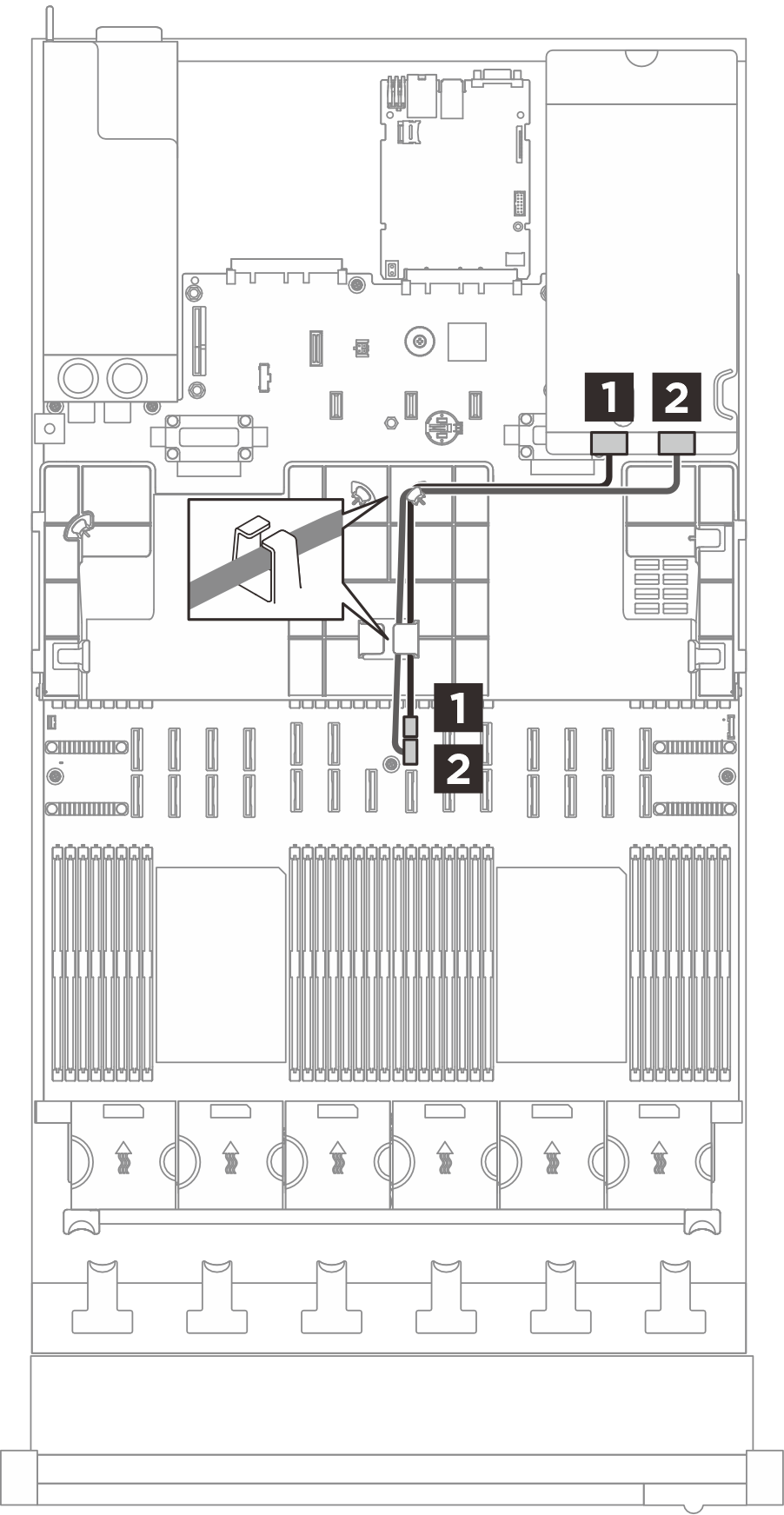

Figure 1. Cheminement des câbles du fond de panier d’unité M.2 arrière
Cable routing for the rear M.2 drive backplane
De (bloc carte mère)Vers (adaptateur d’amorçage M.2 arrière)Câble

1 Alimentation M.2

1 Alimentation M.2

2x10p vers 2x10p (520 mm)

2 Interface M.2

2 Interface M.2

MCIO x4 vers MCIO x4 (520 mm)
