背面 M.2 硬碟背板纜線佈線
請依照本節中的指示，瞭解如何進行背面 M.2 硬碟背板的纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

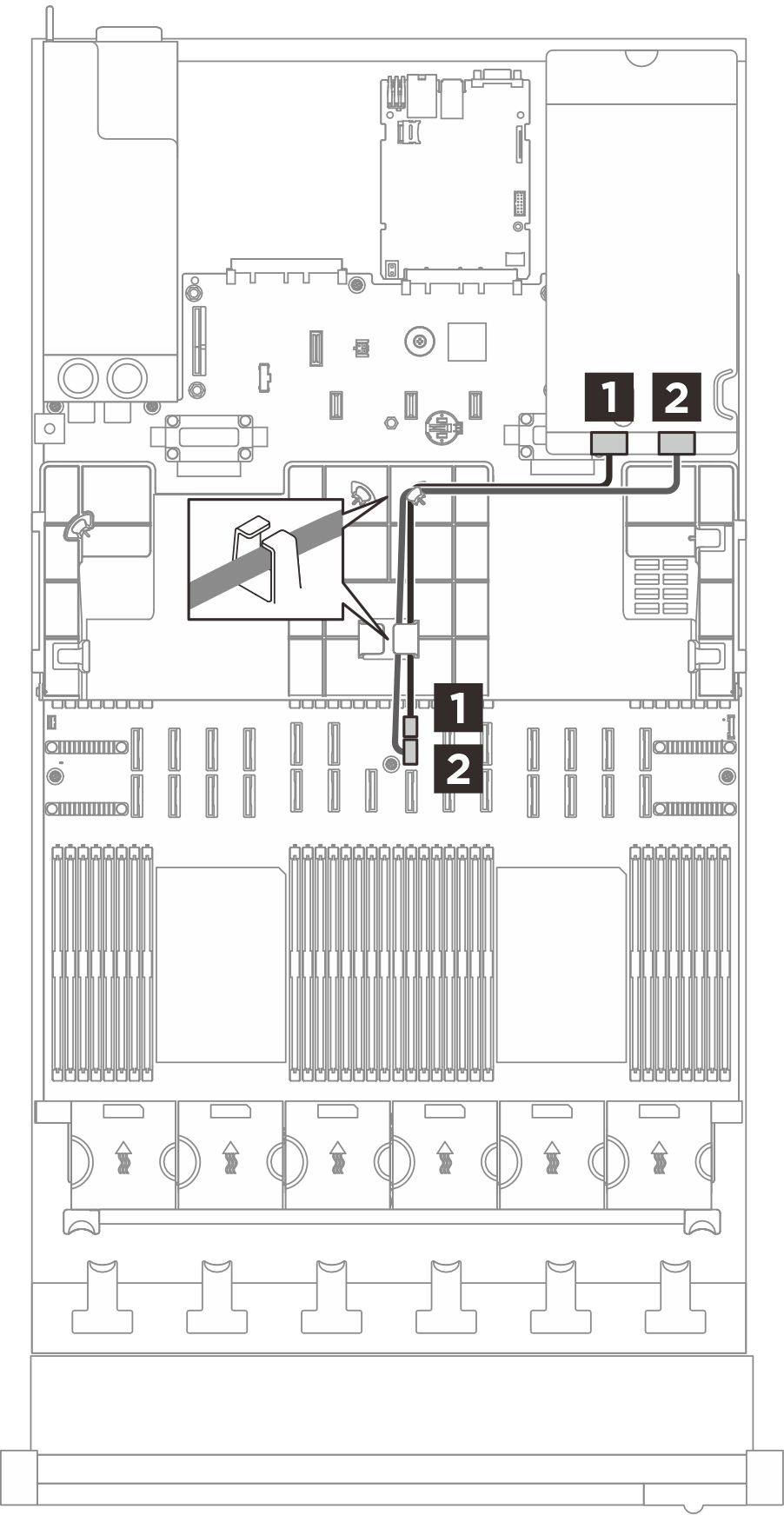

圖 1. 背面 M.2 硬碟背板的纜線佈線
| 從（主機板組件） | 到（背面 M.2 開機配接卡） | 纜線 |
|---|---|---|
1 M.2 電源 | 1 M.2 電源 | 2x10p 至 2x10p（520 公釐） |
2 M.2 信號 | 2 M.2 信號 | MCIO x4 至 MCIO x4（520 公釐） |
