2.5 吋硬碟背板纜線佈線
使用本節瞭解 2.5 吋硬碟背板的纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。
本節中的圖解使用 HL PCIe 擴充卡做為 PCIe 擴充卡 1 和 3 的範例，在 FL PCIe 擴充卡中也是採用相同的佈線。
未安裝 RAID/HBA 配接卡時，AnyBay 背板會用來做為 NVMe 背板。

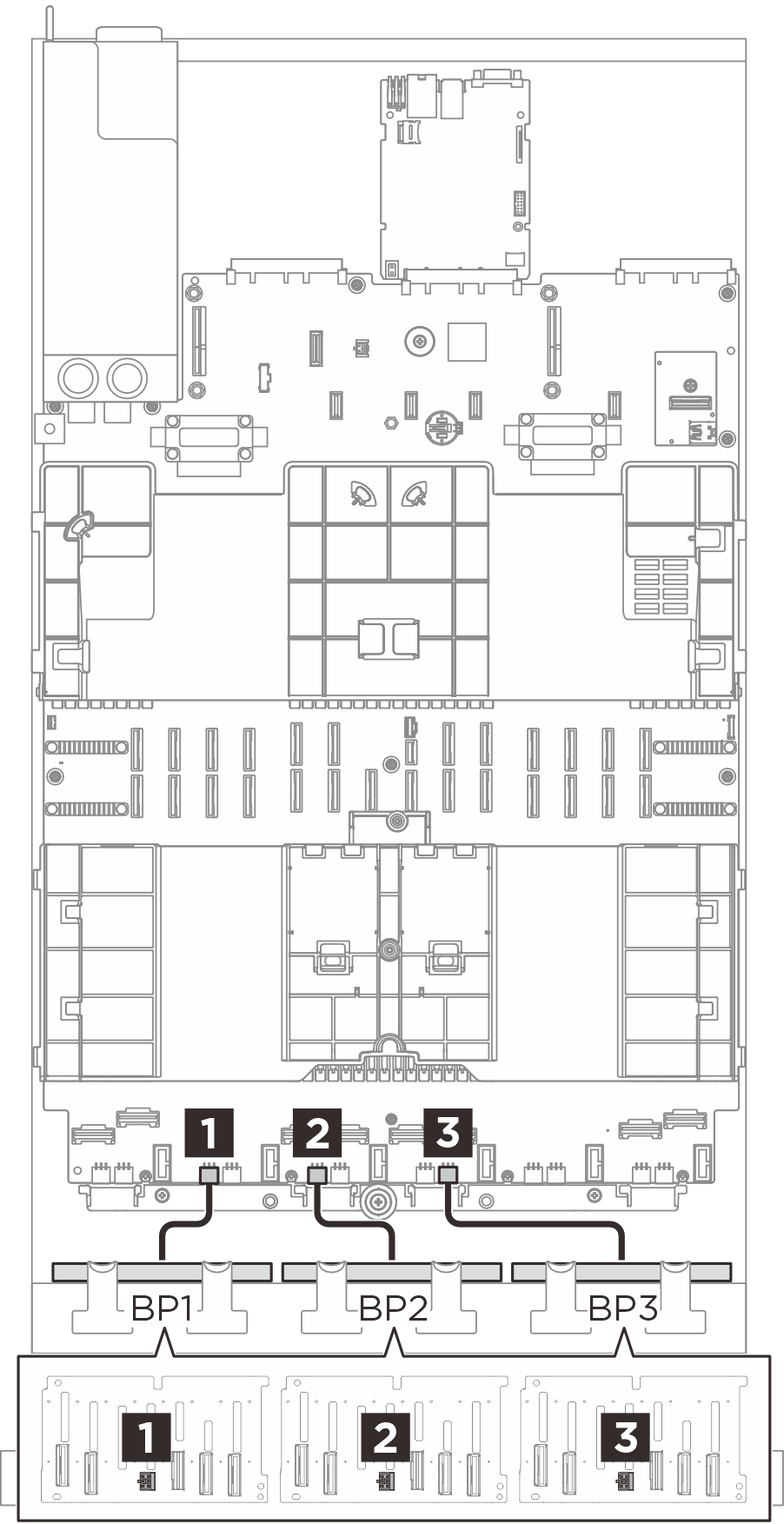

電源線佈線
 |
| 從（背板） | 到（主機板組件） | 纜線 |
|---|---|---|
1 BP1：PWR | 1 BP3 PWR | 6P+6S 至 6P+6S（150 公釐） |
2 BP2：PWR | 2 BP5 PWR | 6P+6S 至 6P+6S（150 公釐） |
3 BP3：PWR | 3 BP8 PWR | 6P+6S 至 6P+6S（150 公釐） |
NVMe 纜線佈線

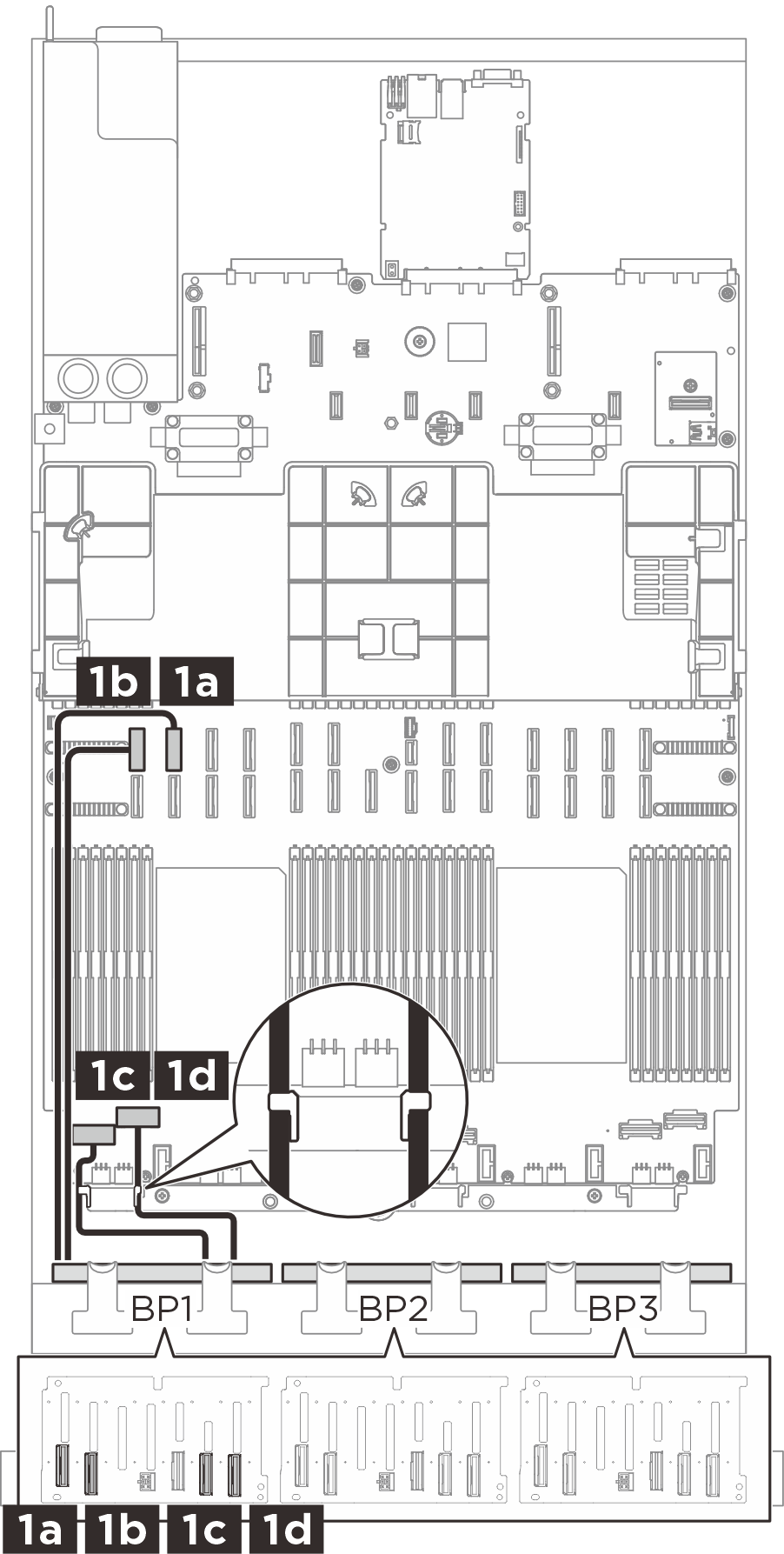

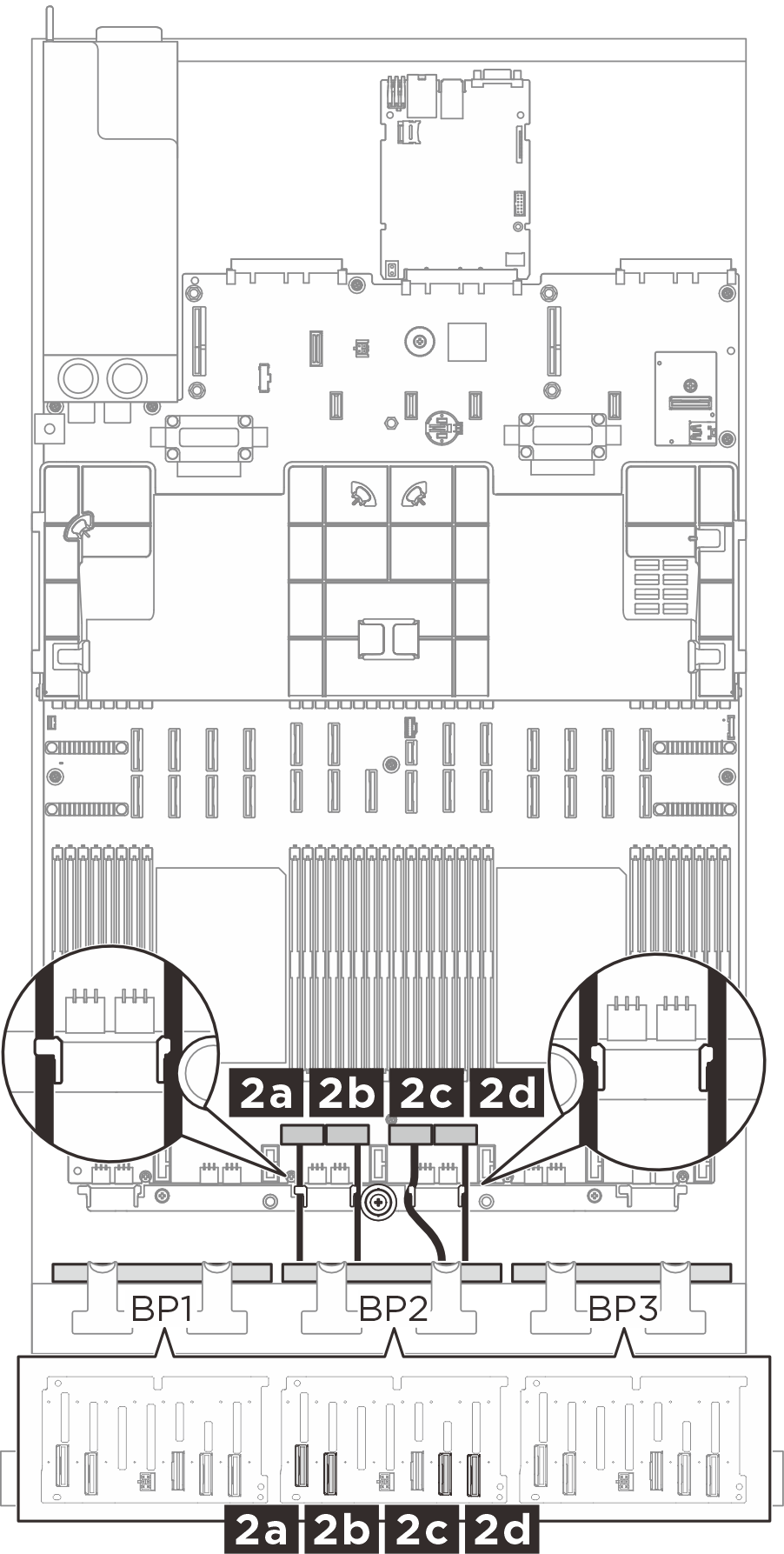

| BP1 NVMe 纜線佈線 | BP2 NVMe 纜線佈線 | BP3 NVMe 纜線佈線 |
|---|---|---|
 |  |  |
| 從（背板） | 到（主機板組件） | 纜線 |
|---|---|---|
| 1a BP1：NVMe 0-1 | 1a NVMe 10 | MCIO x8 至 MCIO x8（420 公釐） |
| 1b BP1：NVMe 2-3 | 1b NVMe 9 | MCIO x8 至 MCIO x8（420 公釐） |
| 1c BP1：NVMe 4-5 | 1c NVMe 1 | Swift x8 至 MCIO x8（150 公釐） |
| 1d BP1：NVMe 6-7 | 1d NVMe 2 | Swift x8 至 MCIO x8（150 公釐） |
| 2a BP2：NVMe 0-1 | 2a NVMe 3 | Swift x8 至 MCIO x8（150 公釐） |
| 2b BP2：NVMe 2-3 | 2b NVMe 4 | Swift x8 至 MCIO x8（150 公釐） |
| 2c BP2：NVMe 4-5 | 2c NVMe 5 | Swift x8 至 MCIO x8（150 公釐） |
| 2d BP2：NVMe 6-7 | 2d NVMe 6 | Swift x8 至 MCIO x8（150 公釐） |
| 3a BP3：NVMe 0-1 | 3a NVMe 7 | Swift x8 至 MCIO x8（150 公釐） |
| 3b BP3：NVMe 2-3 | 3b NVMe 8 | Swift x8 至 MCIO x8（150 公釐） |
| 3c BP3：NVMe 4-5 | 3c NVMe 12 | MCIO x8 至 MCIO x8（420 公釐） |
| 3d BP3：NVMe 6-7 | 3d NVMe 11 | MCIO x8 至 MCIO x8（420 公釐） |

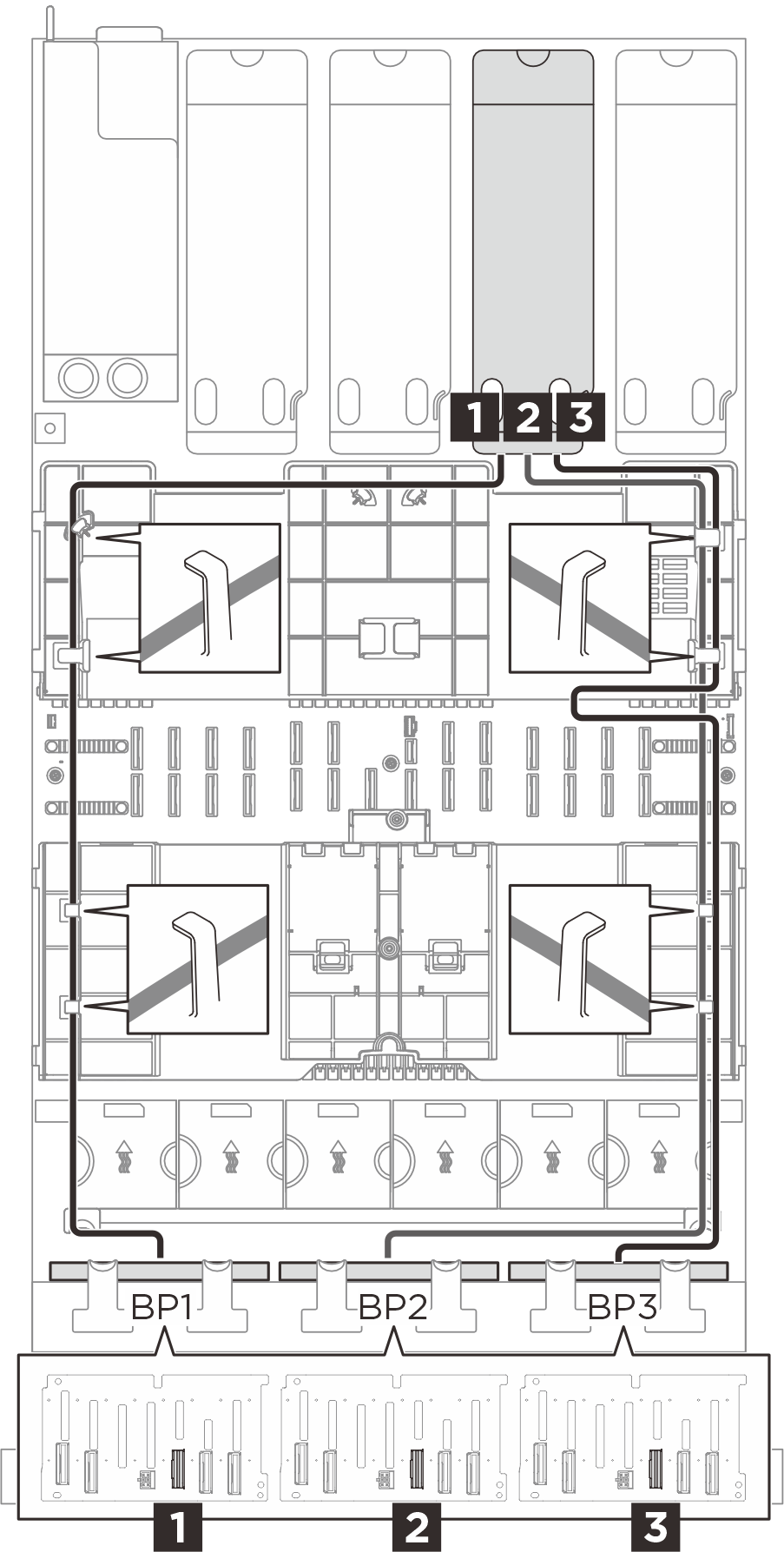

SAS/SATA 纜線佈線（三個擴充卡）
根據配接卡的位置，從下表中選取 SAS/SATA 纜線的對應佈線路徑。

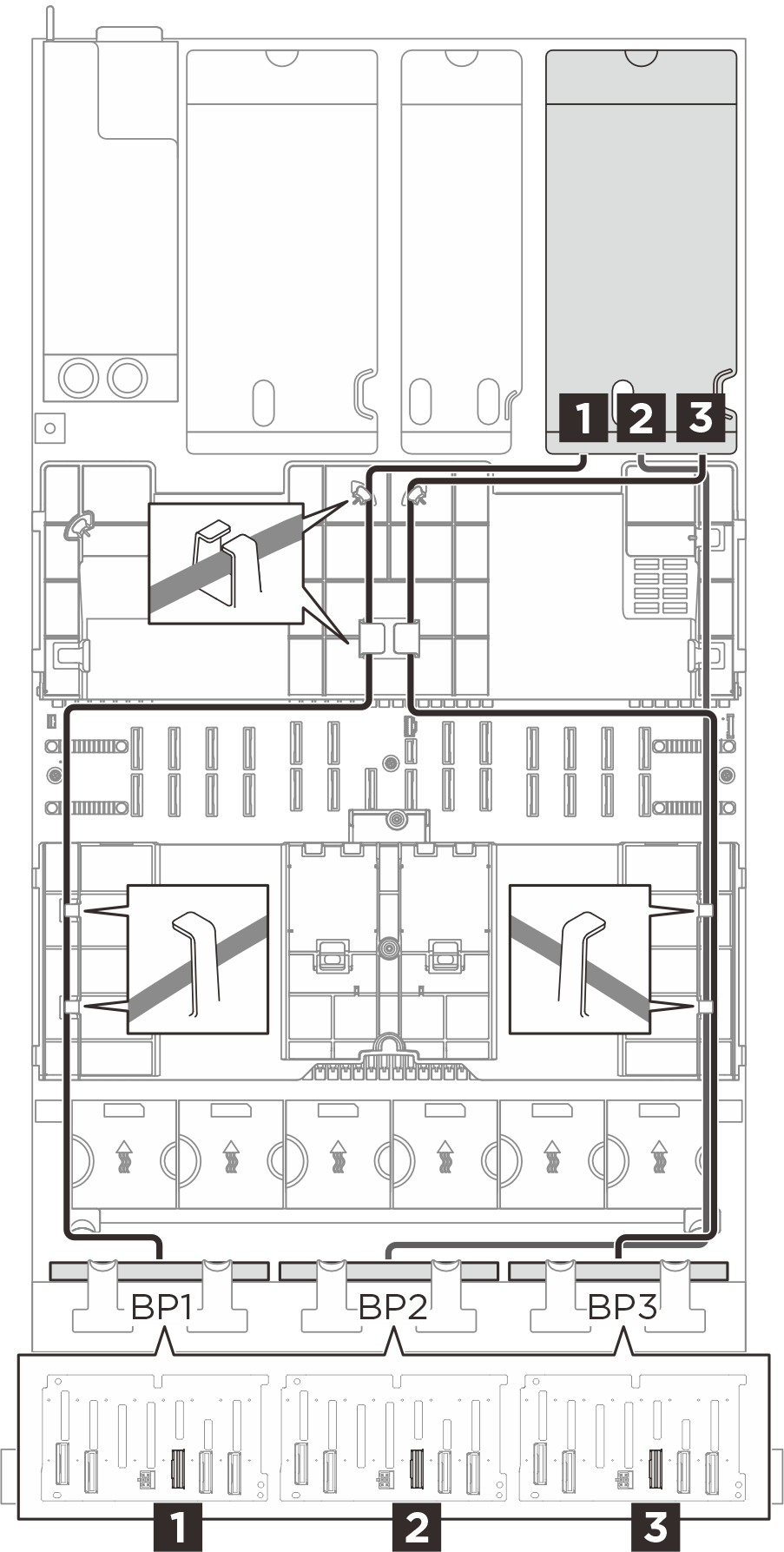

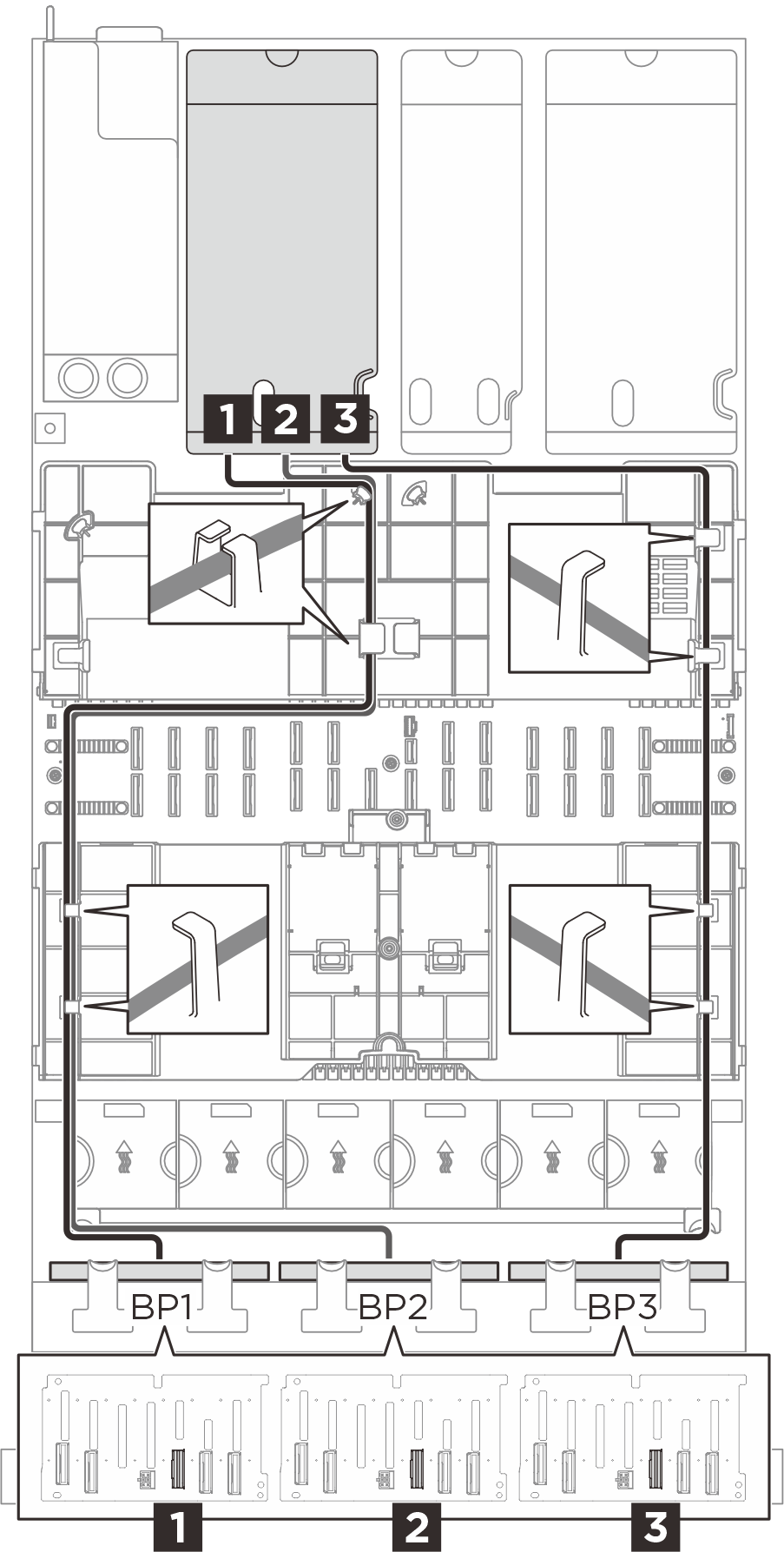

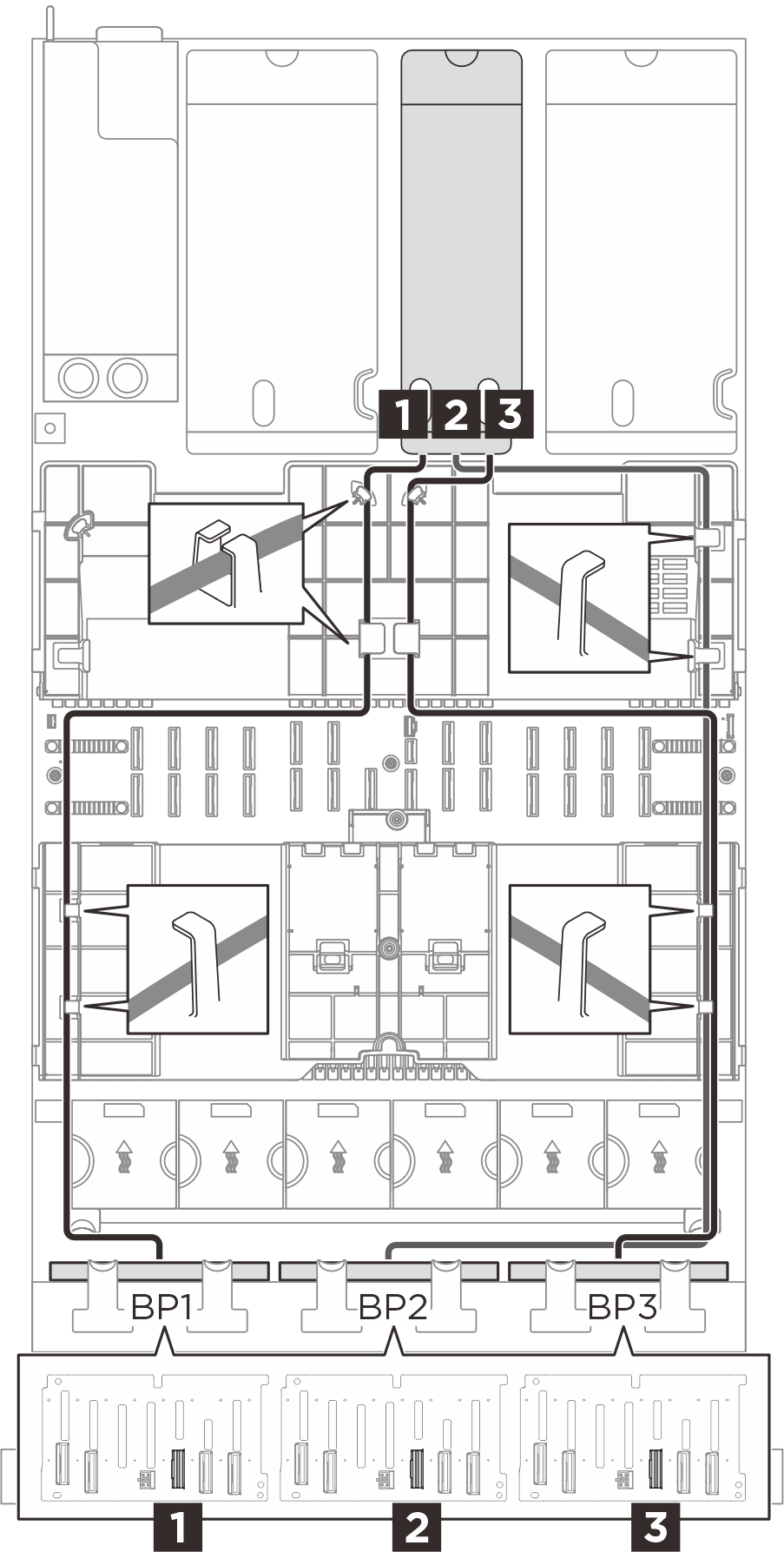

| SAS/SATA 纜線佈線至擴充卡 3 | SAS/SATA 纜線佈線至擴充卡 2 | SAS/SATA 纜線佈線至擴充卡 1 |
|---|---|---|
 |  |  |
| 從（背板） | 到（RAID/HBA 配接卡） | 纜線 |
|---|---|---|
| 1 BP1：SAS | 1
|
|
| 2 BP2：SAS | 2
|
|
| 3 BP3：SAS | 3
|
|
SAS/SATA 纜線佈線（四個擴充卡）
根據配接卡的位置，從下表中選取 SAS/SATA 纜線的對應佈線路徑。

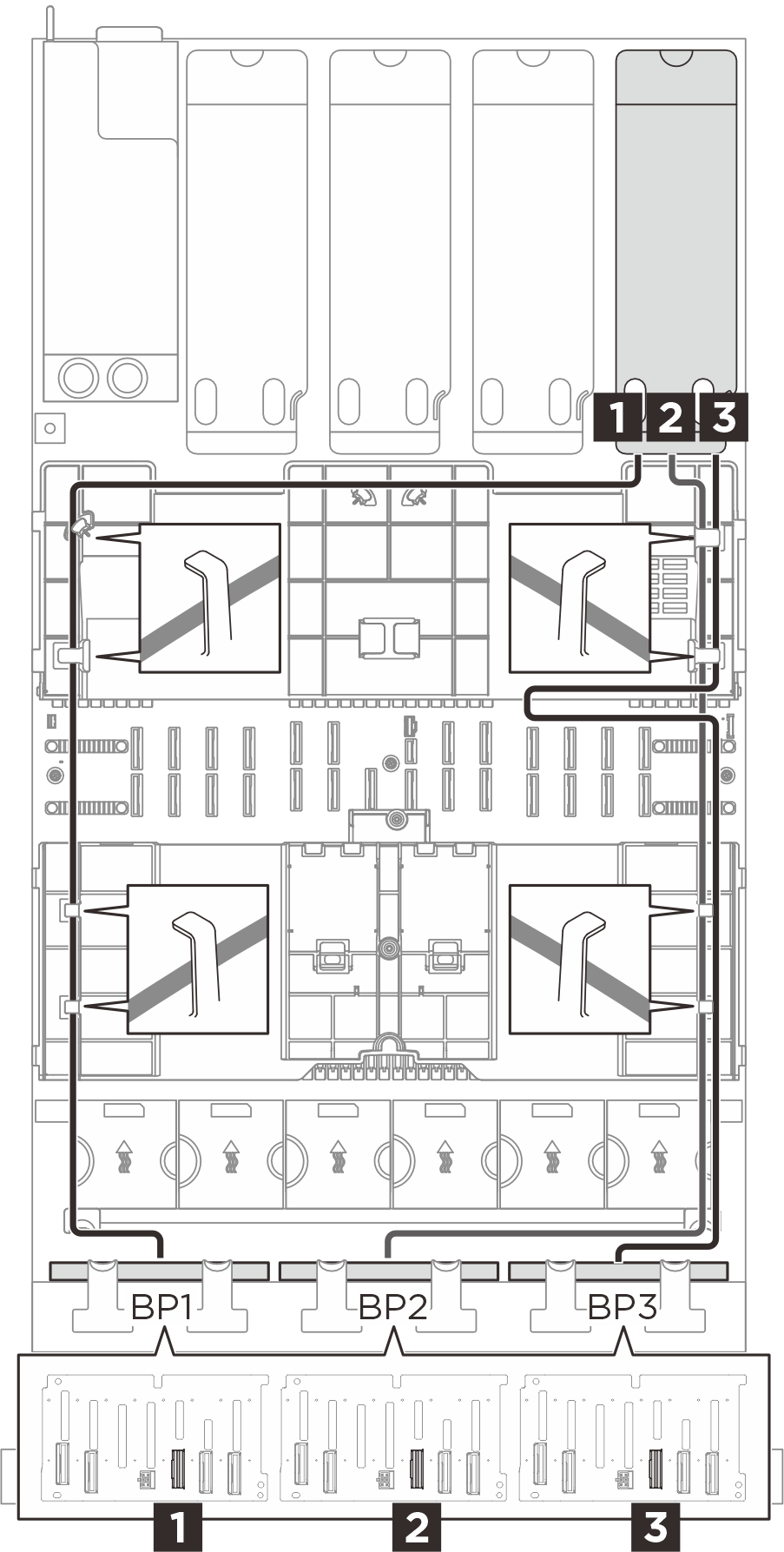

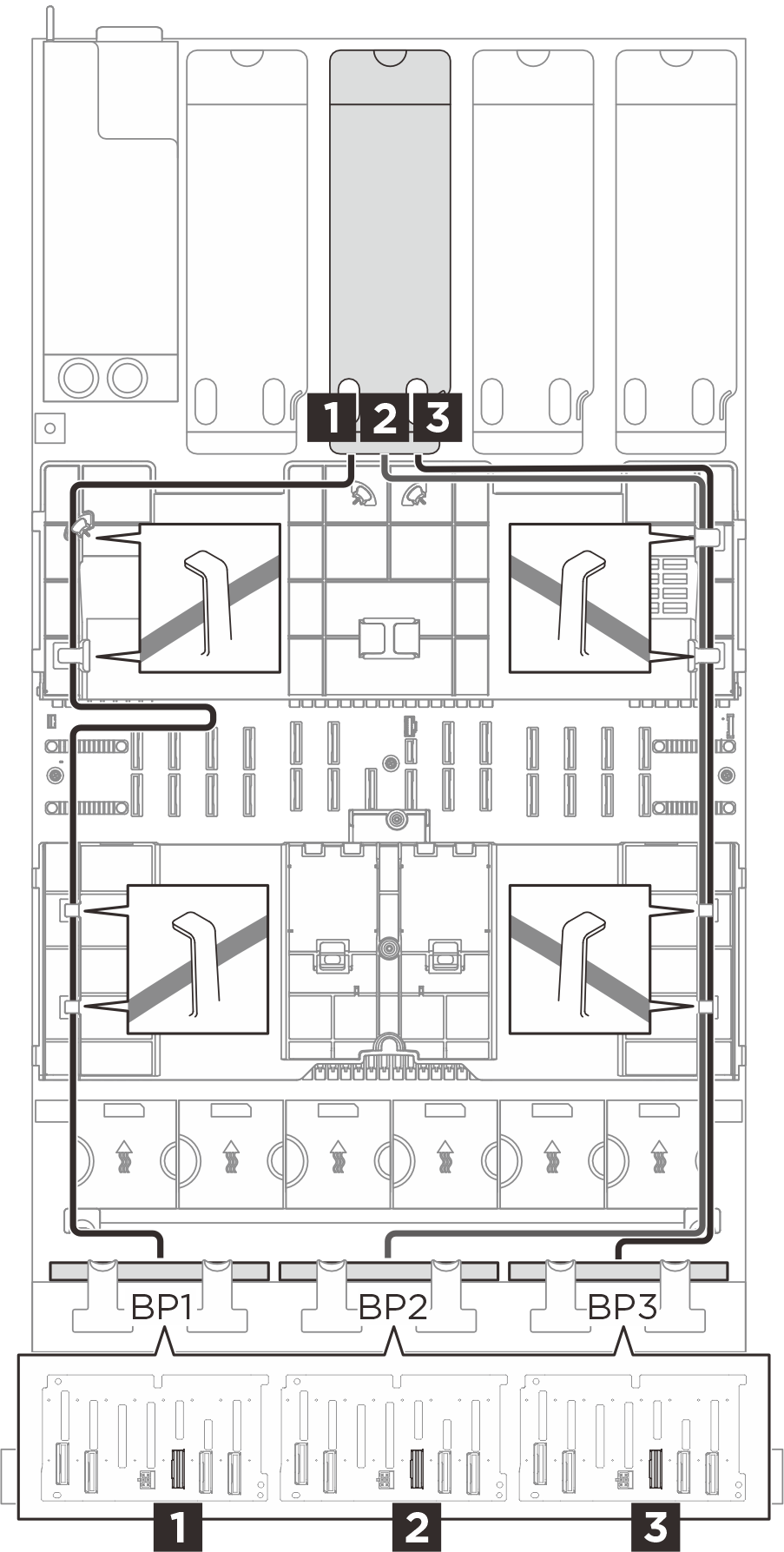

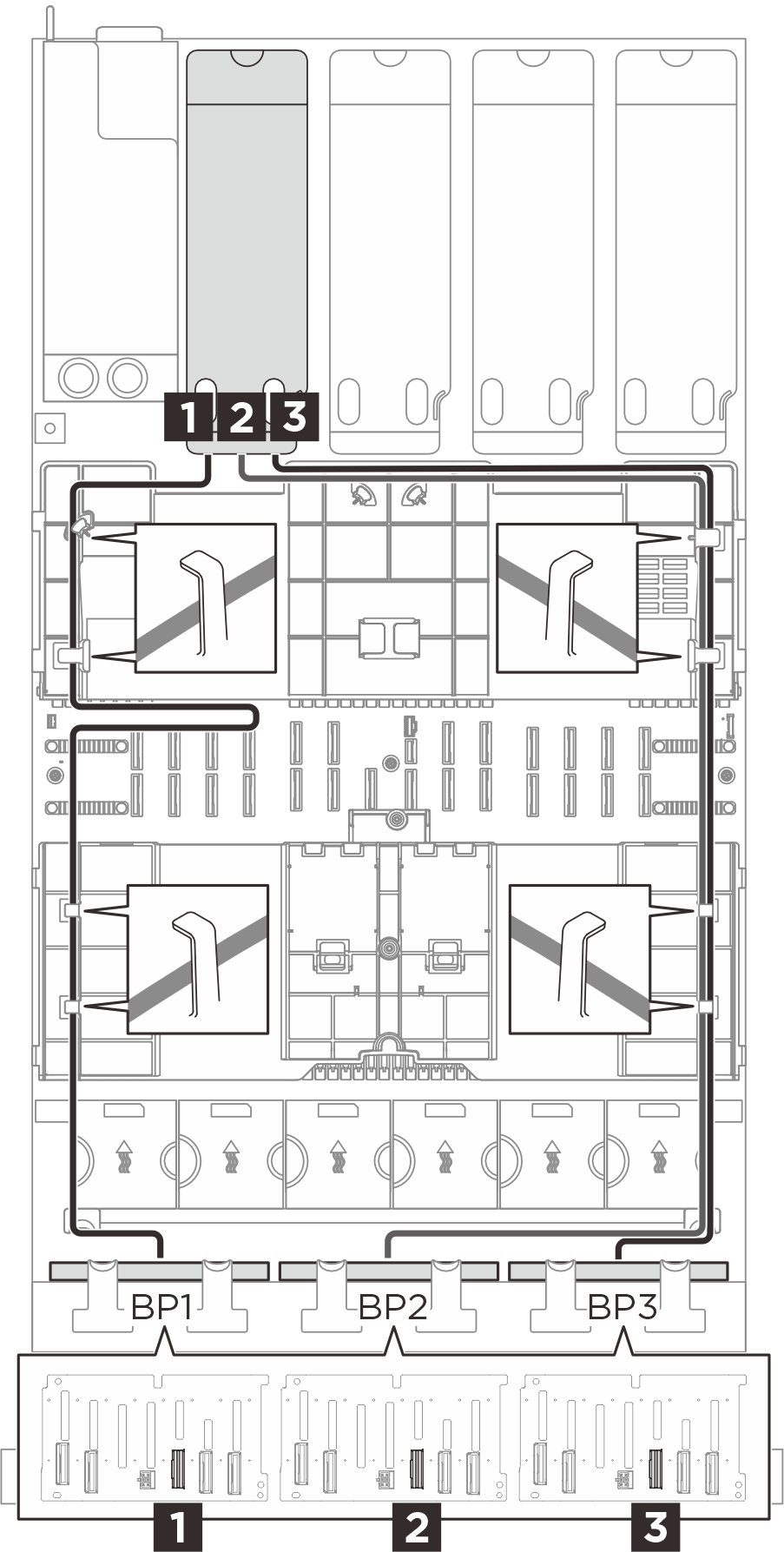

| SAS/SATA 纜線佈線至擴充卡 A | SAS/SATA 纜線佈線至擴充卡 B |
|---|---|
 |  |
| SAS/SATA 纜線佈線至擴充卡 C | SAS/SATA 纜線佈線至擴充卡 D |
 |  |
| 從（背板） | 到（RAID/HBA 配接卡） | 纜線 |
|---|---|---|
| 1 BP1：SAS | 1
|
|
| 2 BP2：SAS | 2
|
|
| 3 BP3：SAS | 3
|
|
