2.5 英寸硬盘背板线缆布放
请参阅本节了解 2.5 英寸硬盘背板的线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
本节中的插图使用 HL PCIe 转接卡作为 PCIe 转接卡 1 和 3 的示例，线缆布放与 FL PCIe 转接卡相同。
当未安装 RAID/HBA 适配器时，AnyBay 背板可用作 NVMe 背板。

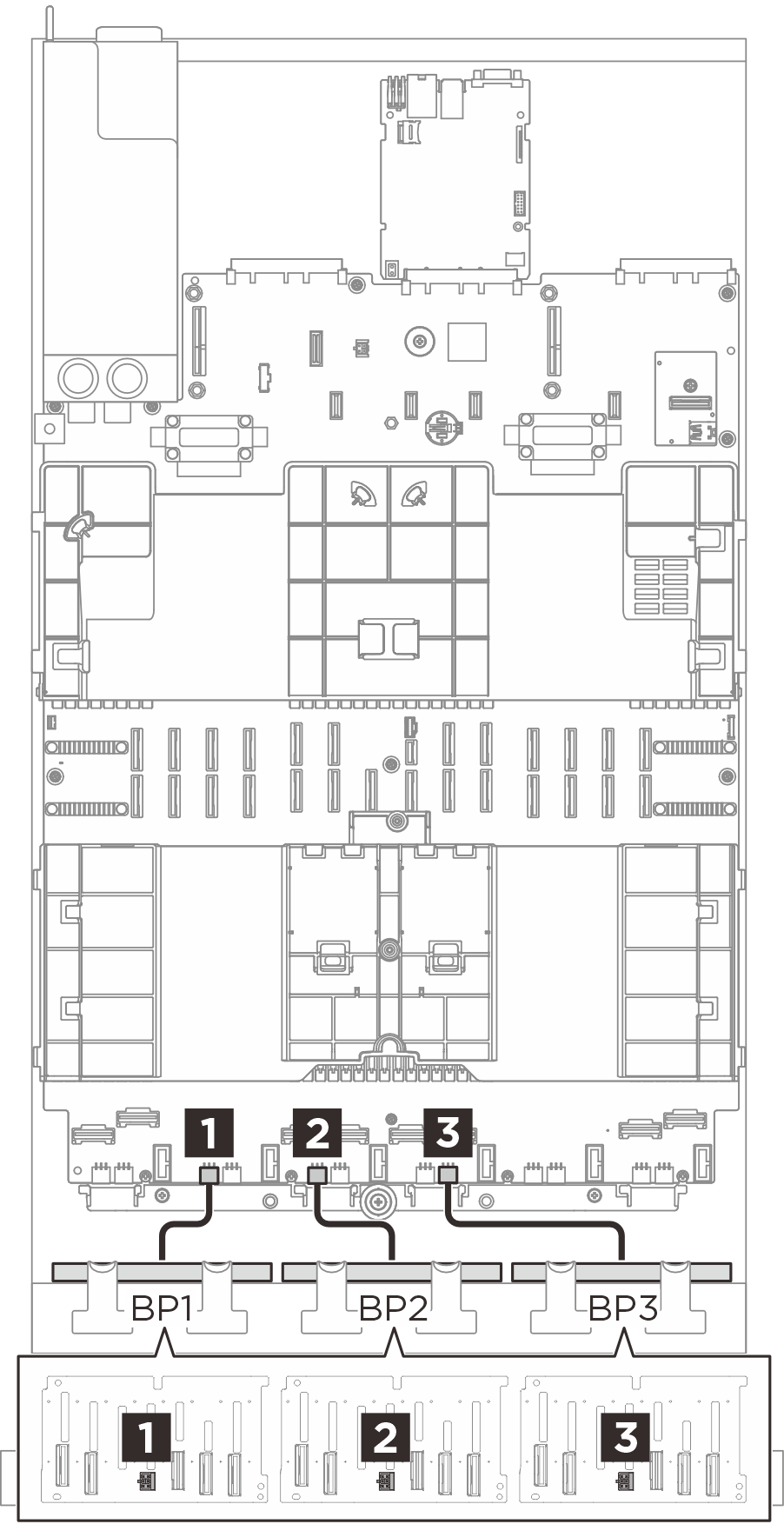

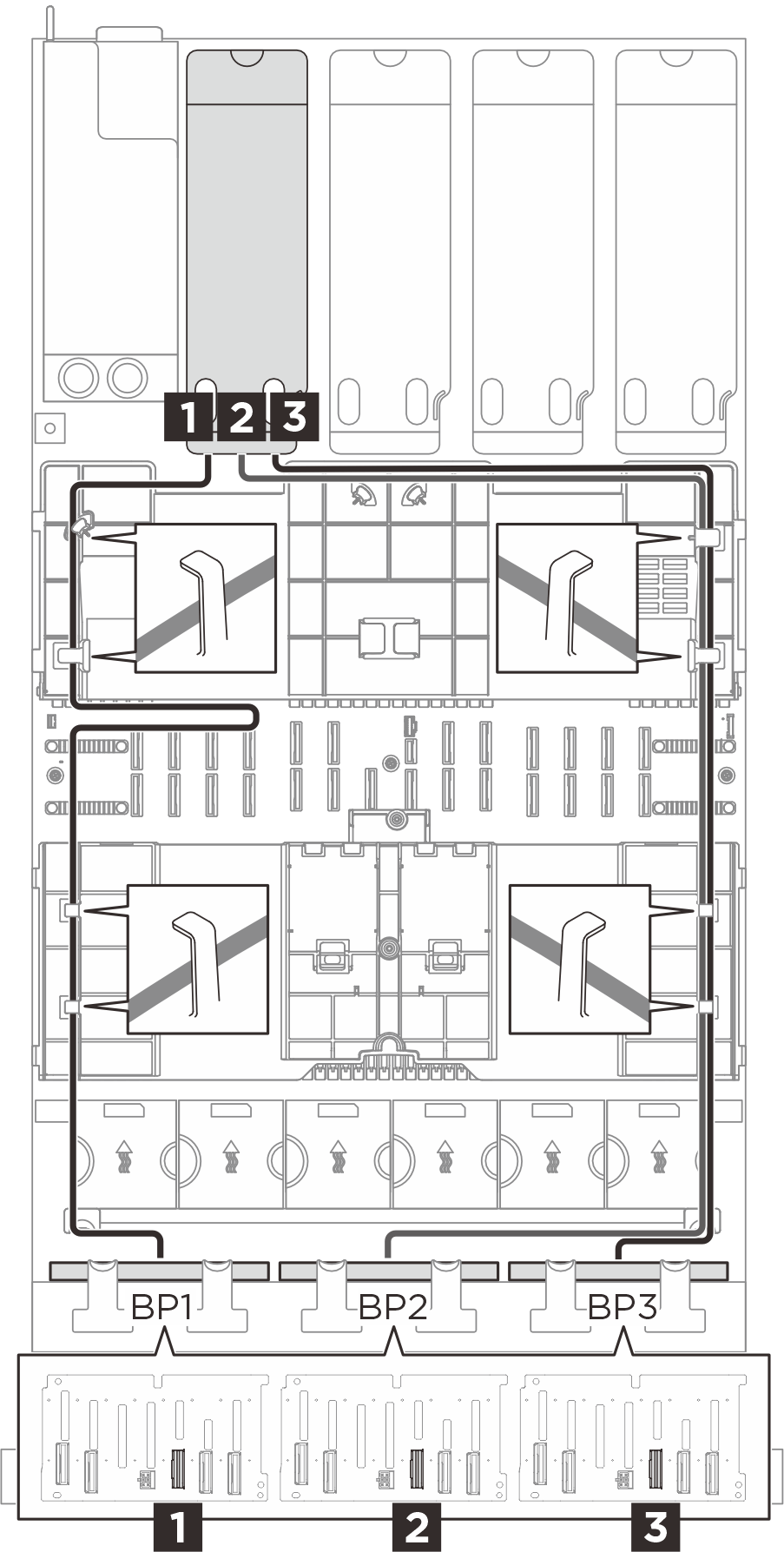

电源线布放
 |
| 从（背板） | 到（主板组合件） | 线缆 |
|---|---|---|
1 BP1：电源接口 | 1 BP3 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
2 BP2：电源接口 | 2 BP5 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
3 BP3：电源接口 | 3 BP8 电源接口 | 6P+6S 转 6P+6S（150 毫米） |

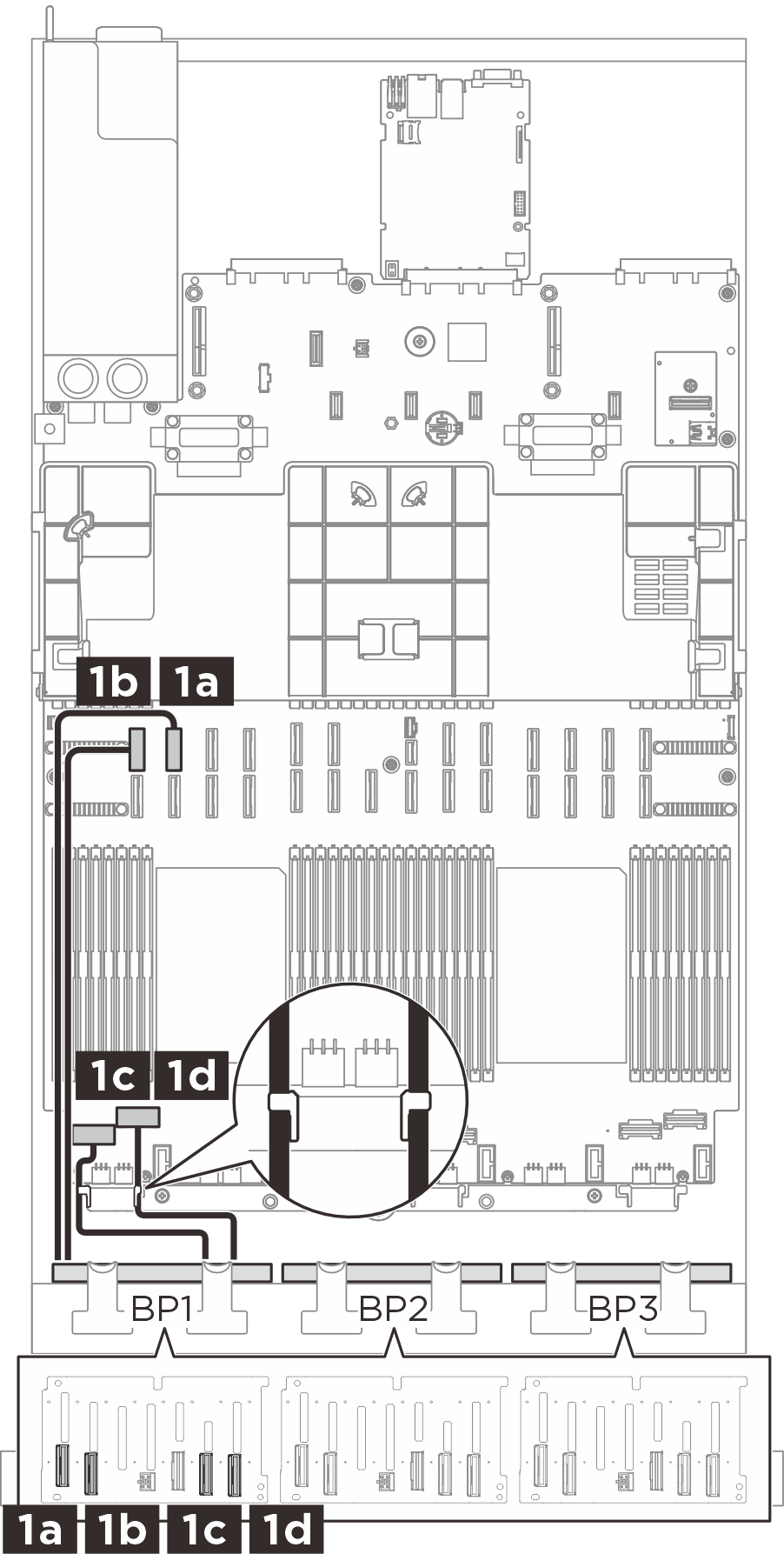

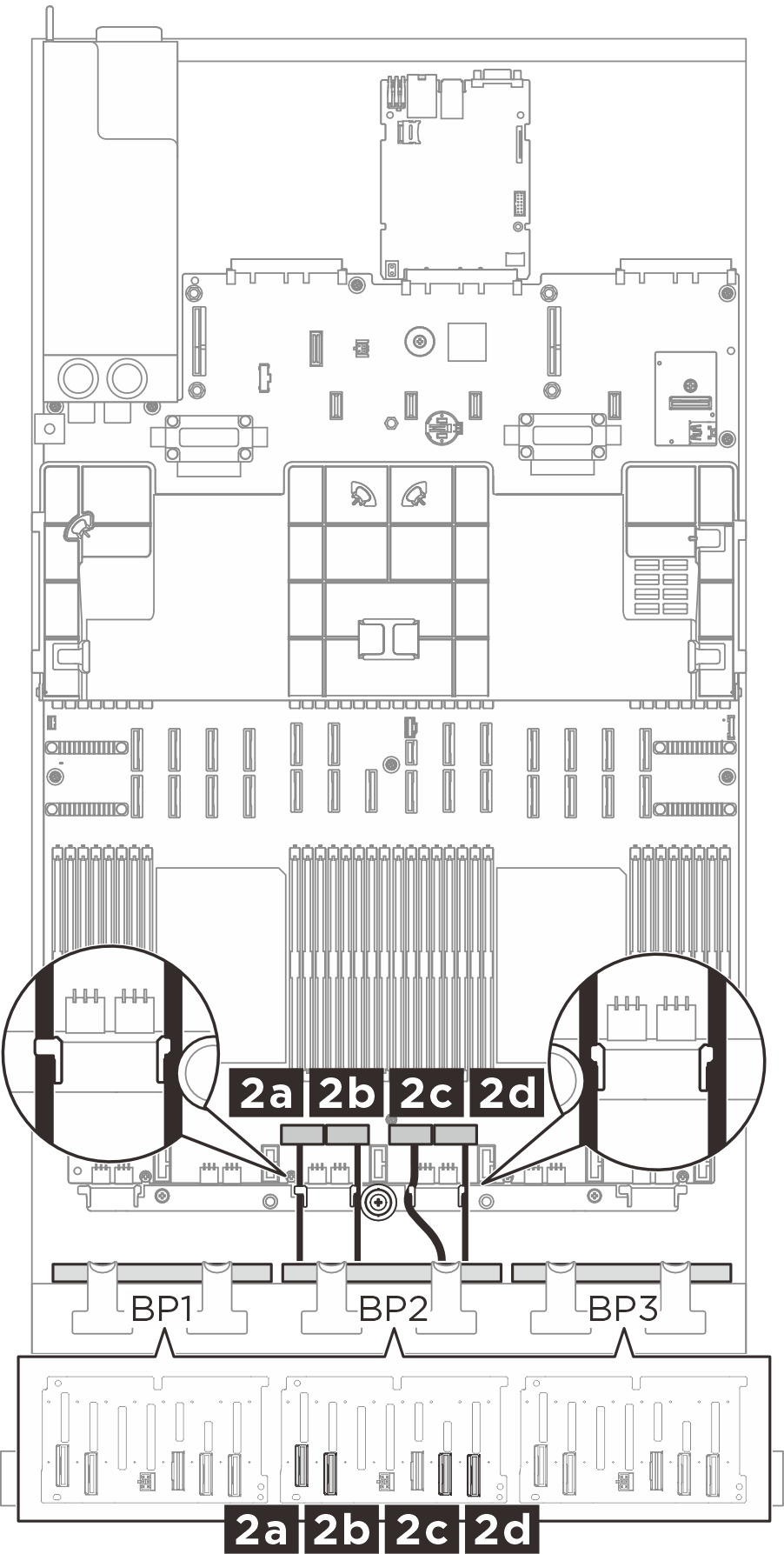

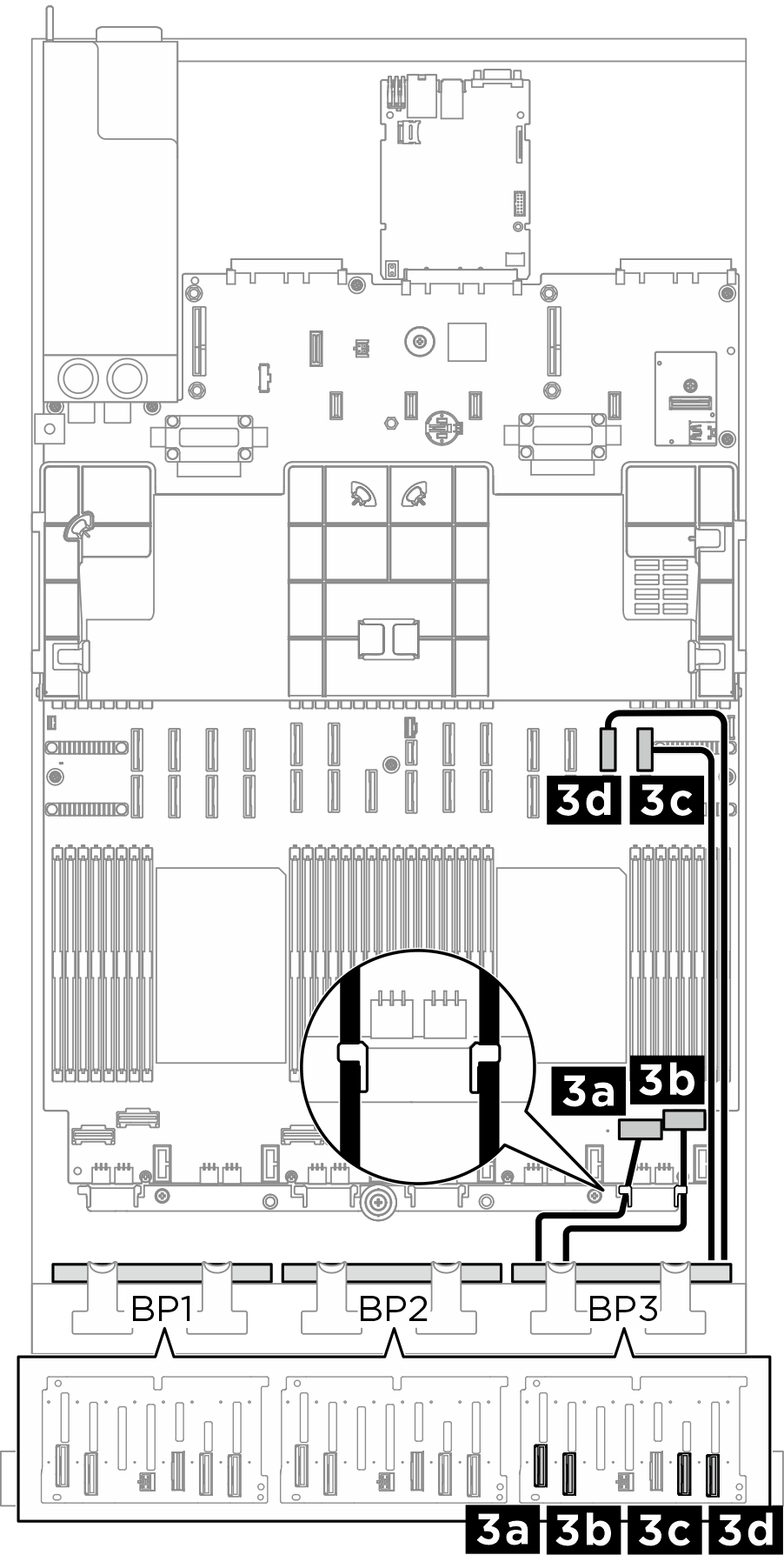

NVMe 线缆布放
| BP1 NVMe 线缆布放 | BP2 NVMe 线缆布放 | BP3 NVMe 线缆布放 |
|---|---|---|
 |  |  |
| 从（背板） | 到（主板组合件） | 线缆 |
|---|---|---|
| 1a BP1：NVMe 0-1 | 1a NVMe 10 | MCIO x8 转 MCIO x8（420 毫米） |
| 1b BP1：NVMe 2-3 | 1b NVMe 9 | MCIO x8 转 MCIO x8（420 毫米） |
| 1c BP1：NVMe 4-5 | 1c NVMe 1 | Swift x8 转 MCIO x8（150 毫米） |
| 1d BP1：NVMe 6-7 | 1d NVMe 2 | Swift x8 转 MCIO x8（150 毫米） |
| 2a BP2：NVMe 0-1 | 2a NVMe 3 | Swift x8 转 MCIO x8（150 毫米） |
| 2b BP2：NVMe 2-3 | 2b NVMe 4 | Swift x8 转 MCIO x8（150 毫米） |
| 2c BP2：NVMe 4-5 | 2c NVMe 5 | Swift x8 转 MCIO x8（150 毫米） |
| 2d BP2：NVMe 6-7 | 2d NVMe 6 | Swift x8 转 MCIO x8（150 毫米） |
| 3a BP3：NVMe 0-1 | 3a NVMe 7 | Swift x8 转 MCIO x8（150 毫米） |
| 3b BP3：NVMe 2-3 | 3b NVMe 8 | Swift x8 转 MCIO x8（150 毫米） |
| 3c BP3：NVMe 4-5 | 3c NVMe 12 | MCIO x8 转 MCIO x8（420 毫米） |
| 3d BP3：NVMe 6-7 | 3d NVMe 11 | MCIO x8 转 MCIO x8（420 毫米） |

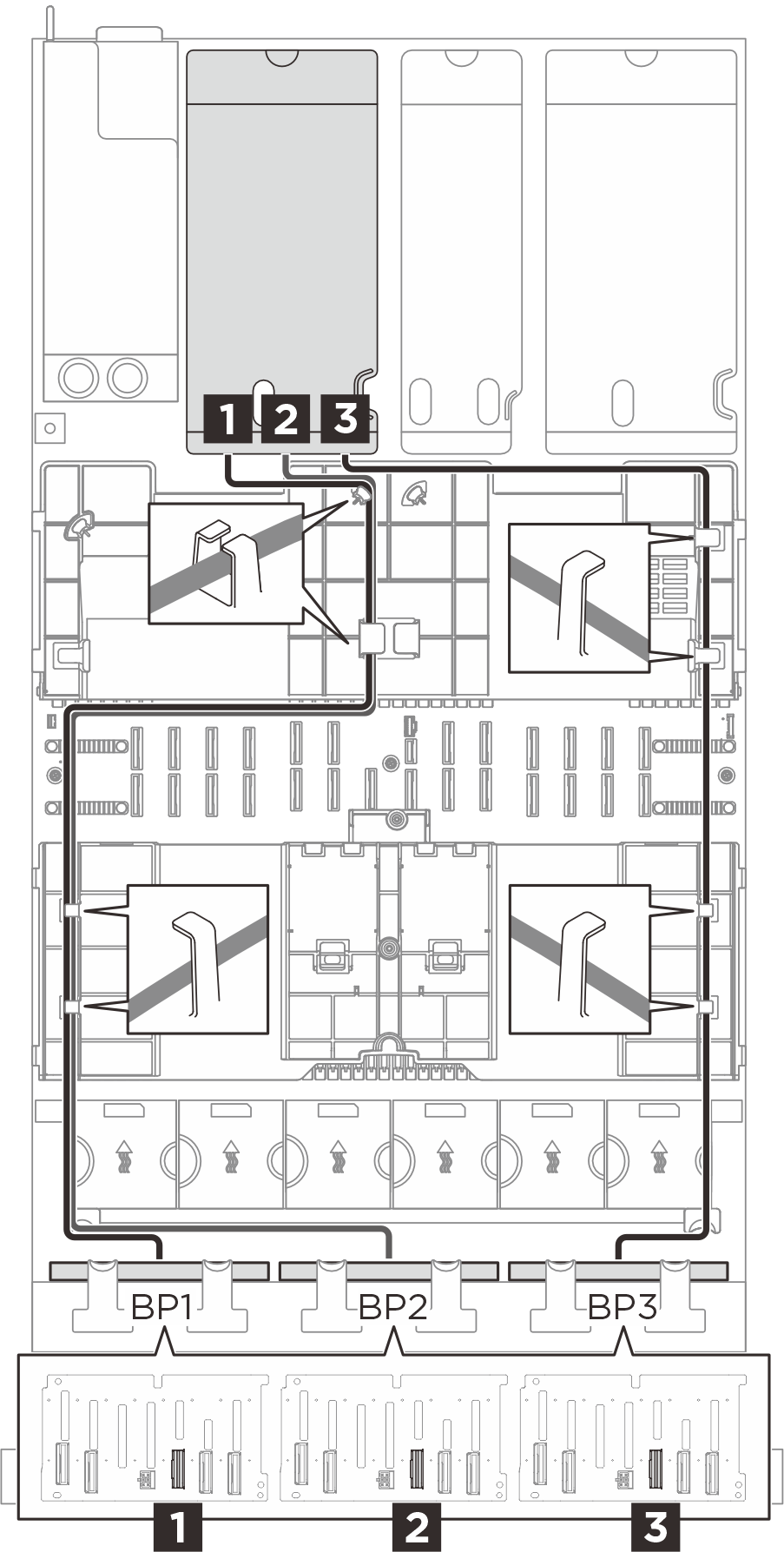

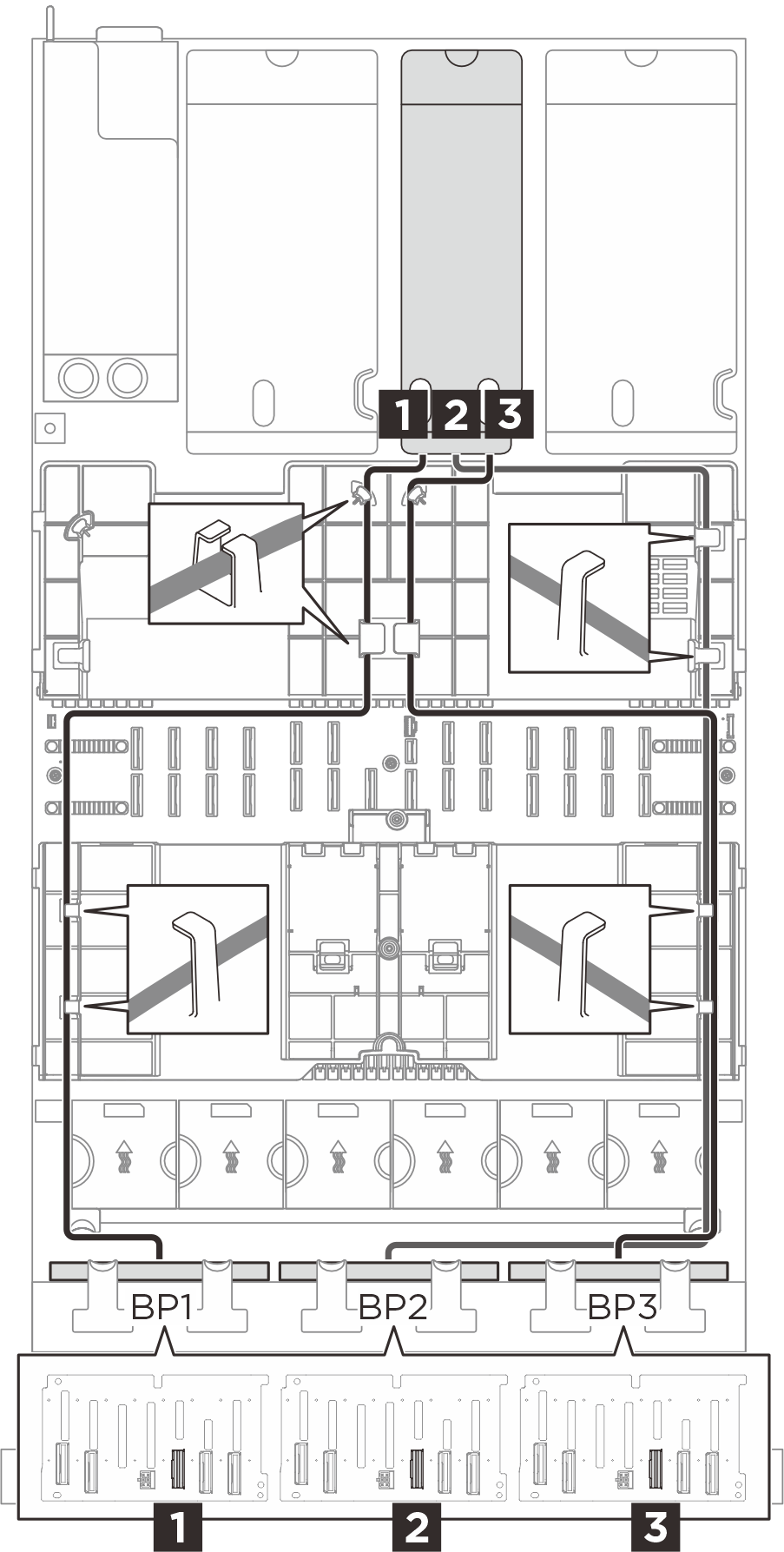

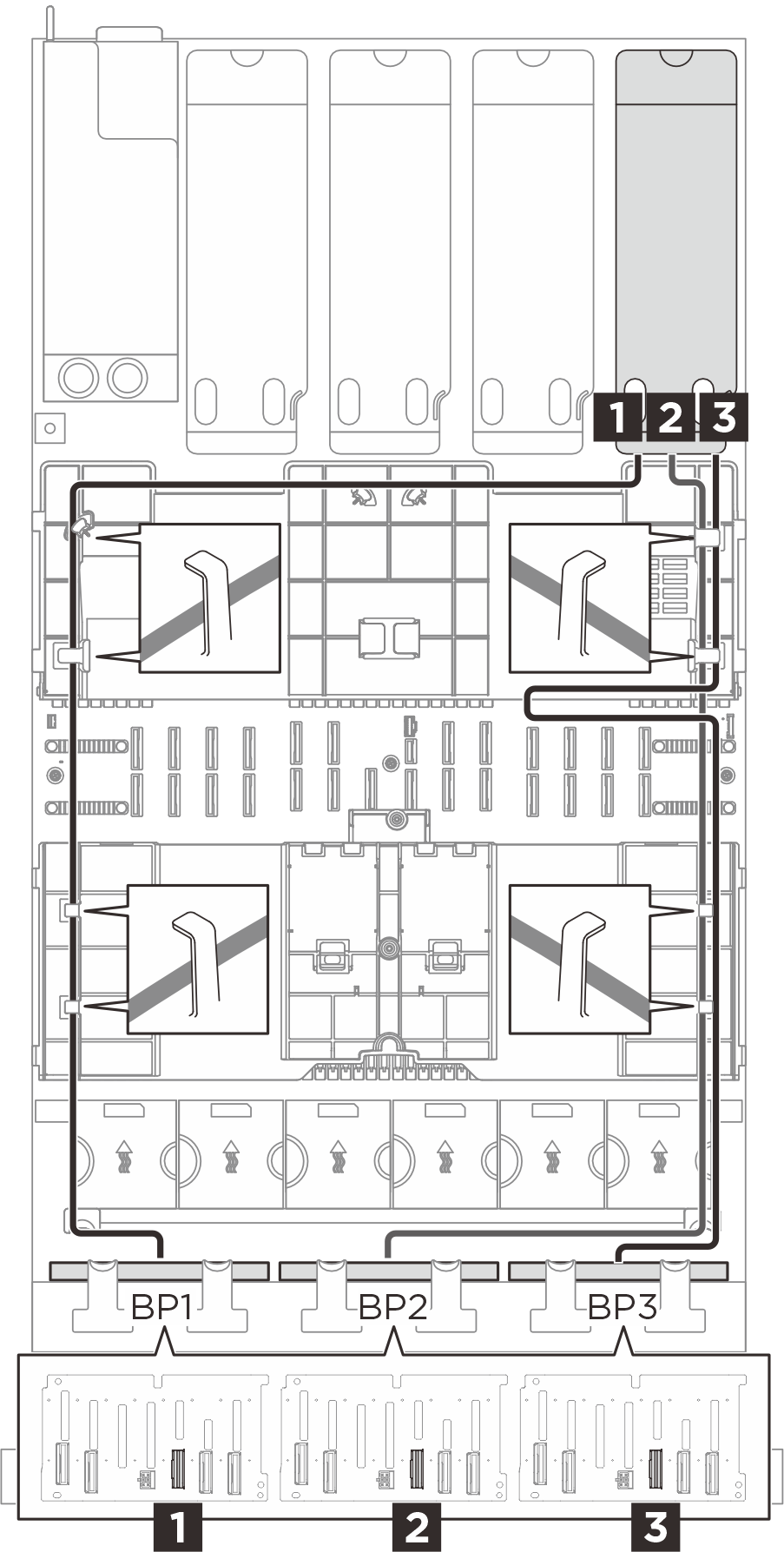

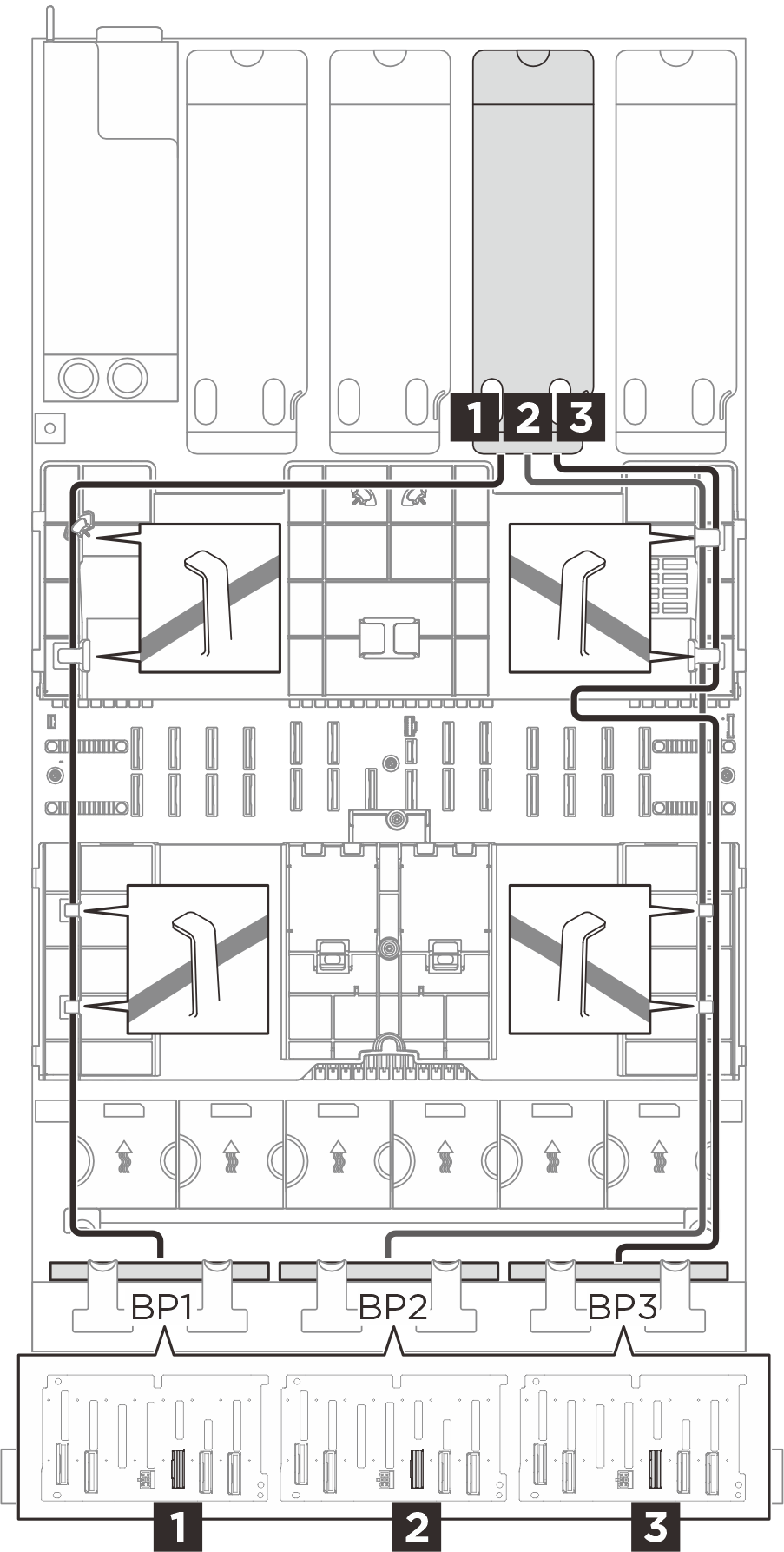

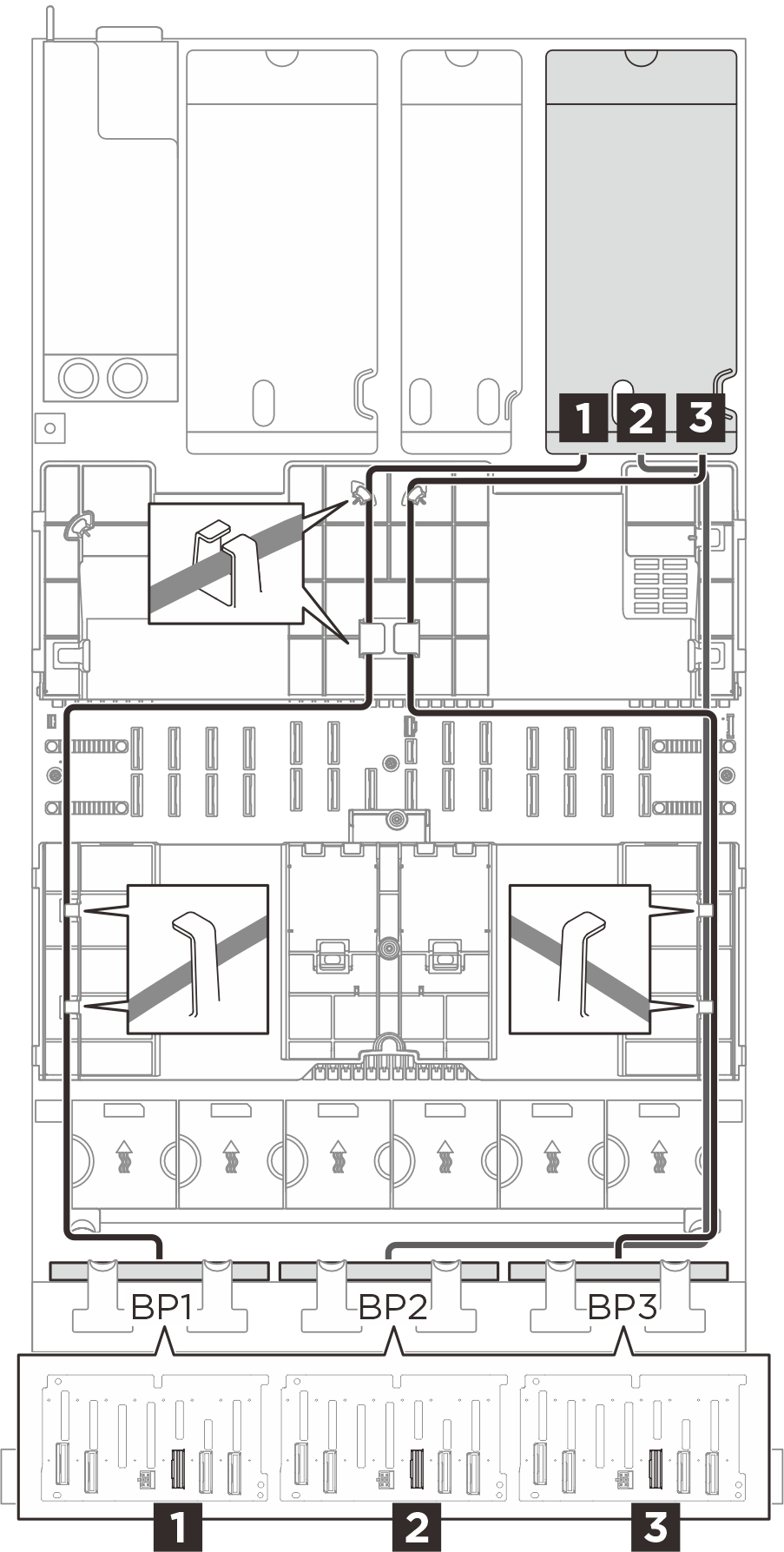

SAS/SATA 线缆布放（三个转接件）
根据适配器的位置，从下表中选择相应的 SAS/SATA 线缆布放路径。
| 到转接件 3 的 SAS/SATA 线缆布放 | 到转接件 2 的 SAS/SATA 线缆布放 | 到转接件 1 的 SAS/SATA 线缆布放 |
|---|---|---|
 |  |  |
| 从（背板） | 到（RAID/HBA 适配器） | 线缆 |
|---|---|---|
| 1 BP1：SAS | 1
|
|
| 2 BP2：SAS | 2
|
|
| 3 BP3：SAS | 3
|
|
SAS/SATA 线缆布放（四个转接件）
根据适配器的位置，从下表中选择相应的 SAS/SATA 线缆布放路径。
| 到转接件 A 的 SAS/SATA 线缆布放 | 到转接件 B 的 SAS/SATA 线缆布放 |
|---|---|
 |  |
| 到转接件 C 的 SAS/SATA 线缆布放 | 到转接件 D 的 SAS/SATA 线缆布放 |
 |  |
| 从（背板） | 到（RAID/HBA 适配器） | 线缆 |
|---|---|---|
| 1 BP1：SAS | 1
|
|
| 2 BP2：SAS | 2
|
|
| 3 BP3：SAS | 3
|
|
