快速充电模块线缆布放

按照本节中的说明了解如何为快速充电模块进行线缆布放。

注

  • 接口之间的连接：1↔1，2↔2，3↔3，... n↔n

  • Cable PN 或 FRU PN 请见线缆所附的标签。

  • 请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

根据服务器型号选择线缆布放方案。

快速充电模块线缆布放（三个转接件）​

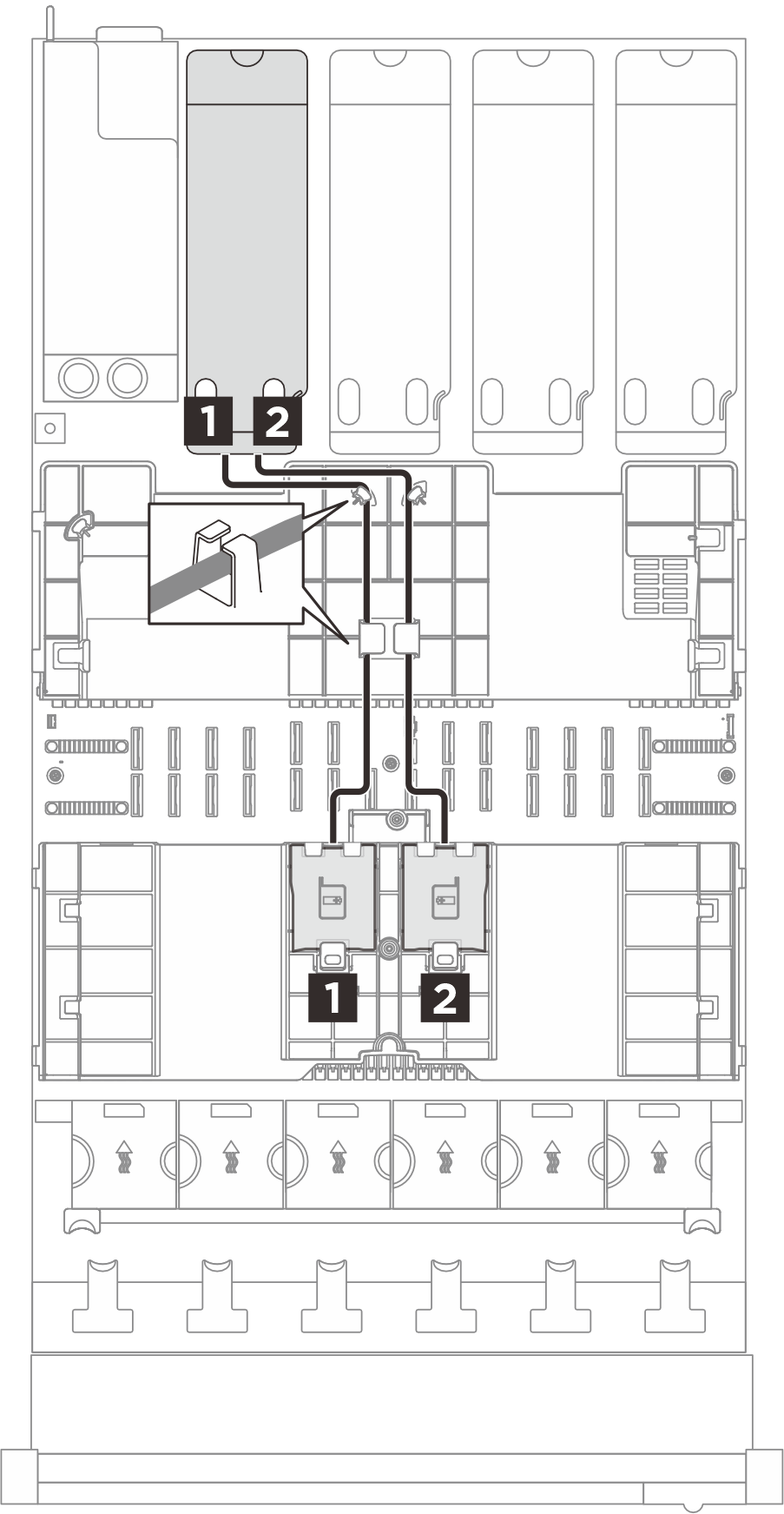

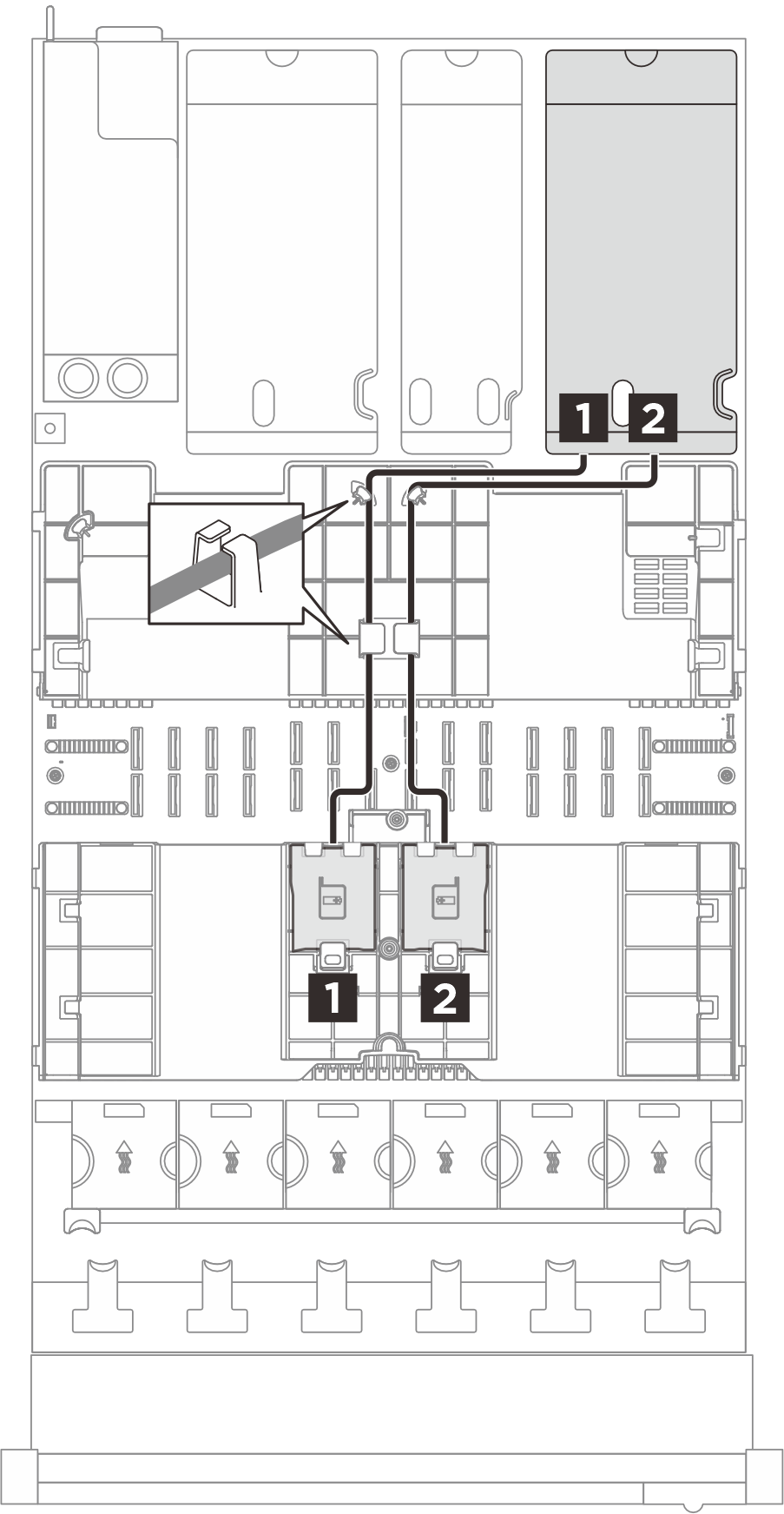

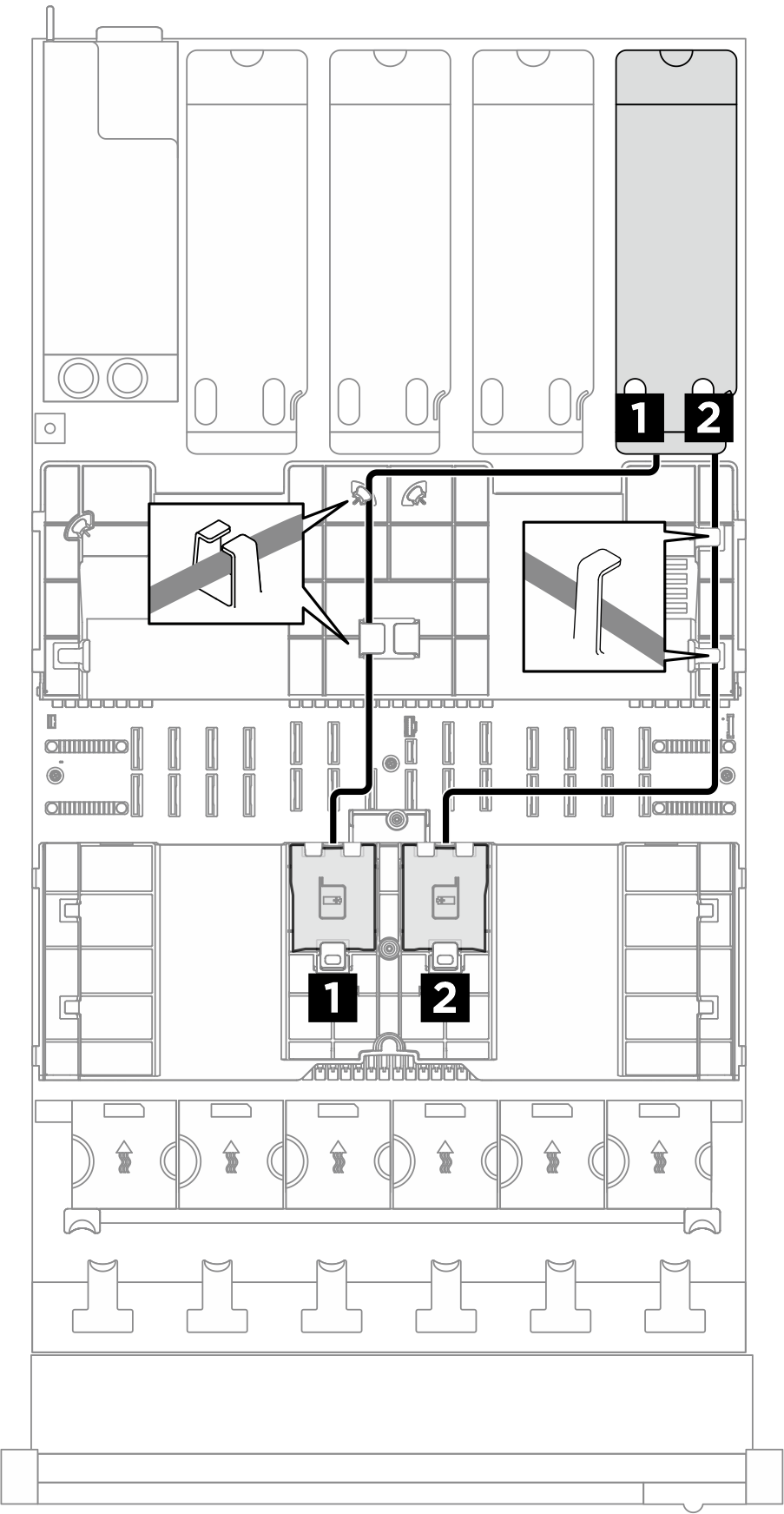

到转接件 3 的快速充电模块线缆布放到转接件 2 的快速充电模块线缆布放到转接件 1 的快速充电模块线缆布放

Flash power module cable routing to riser 3

Flash power module cable routing to riser 2

Flash power module cable routing to riser 1
从到线缆
1 快速充电模块1 安装在 PCIe 转接件上的 RAID 适配器
  • Gen 4：2x4p 转 1x9p（680 毫米）
  • Gen 3：1x8p 转 1x8p（680 毫米）
2 快速充电模块2 安装在 PCIe 转接件上的 RAID 适配器
  • Gen 4：2x4p 转 1x9p（680 毫米）
  • Gen 3：1x8p 转 1x8p（680 毫米）

快速充电模块线缆布放（四个转接件）​

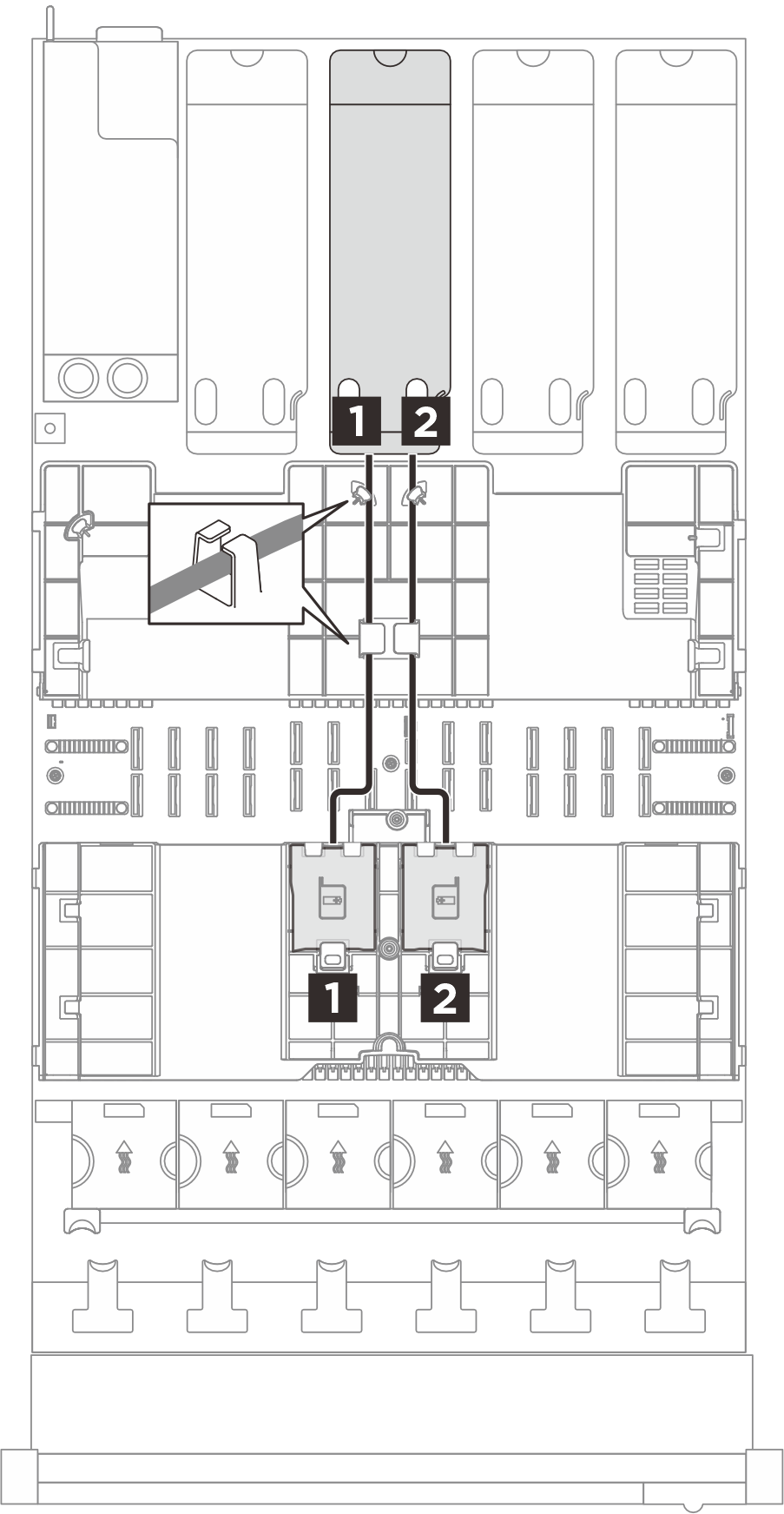

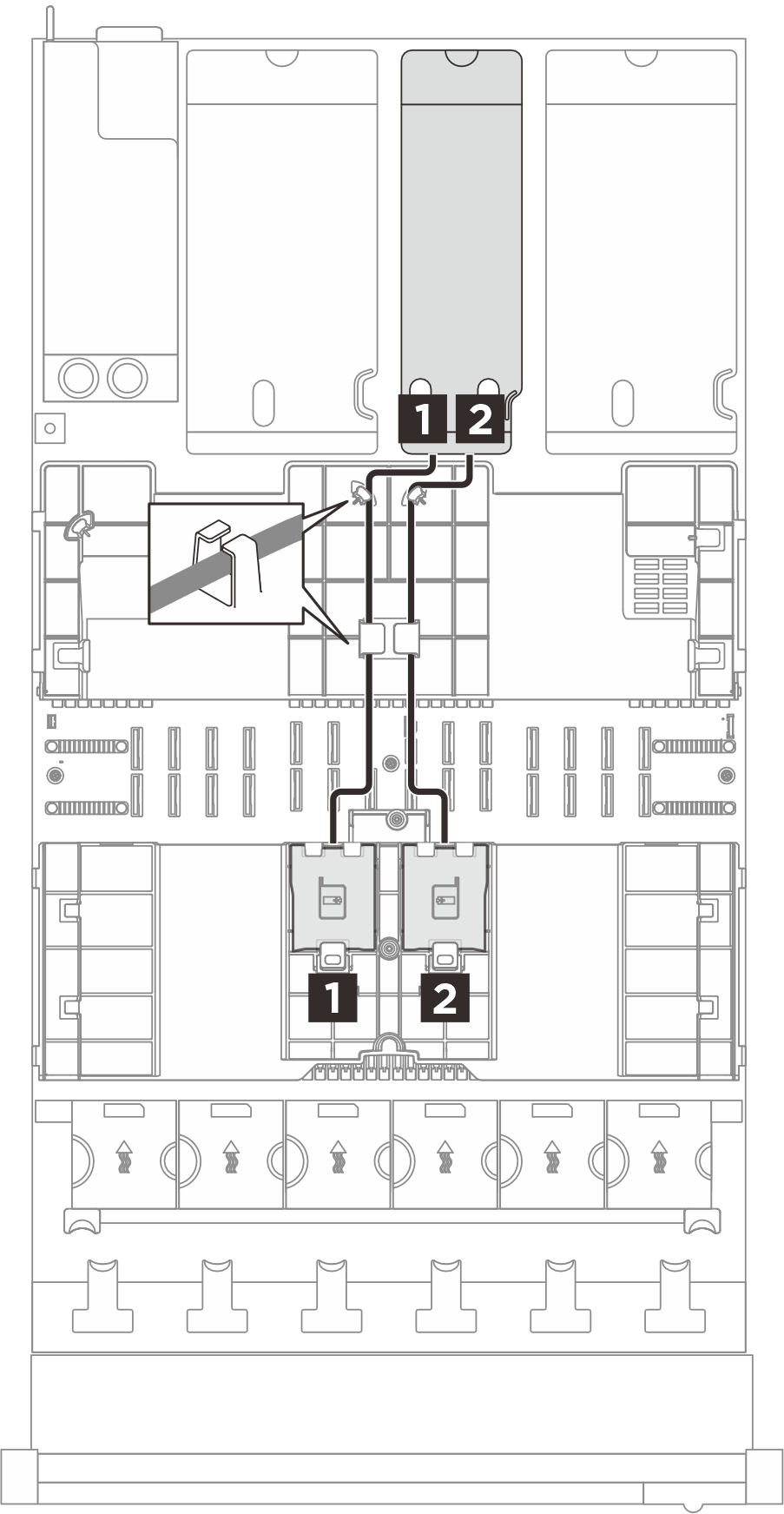

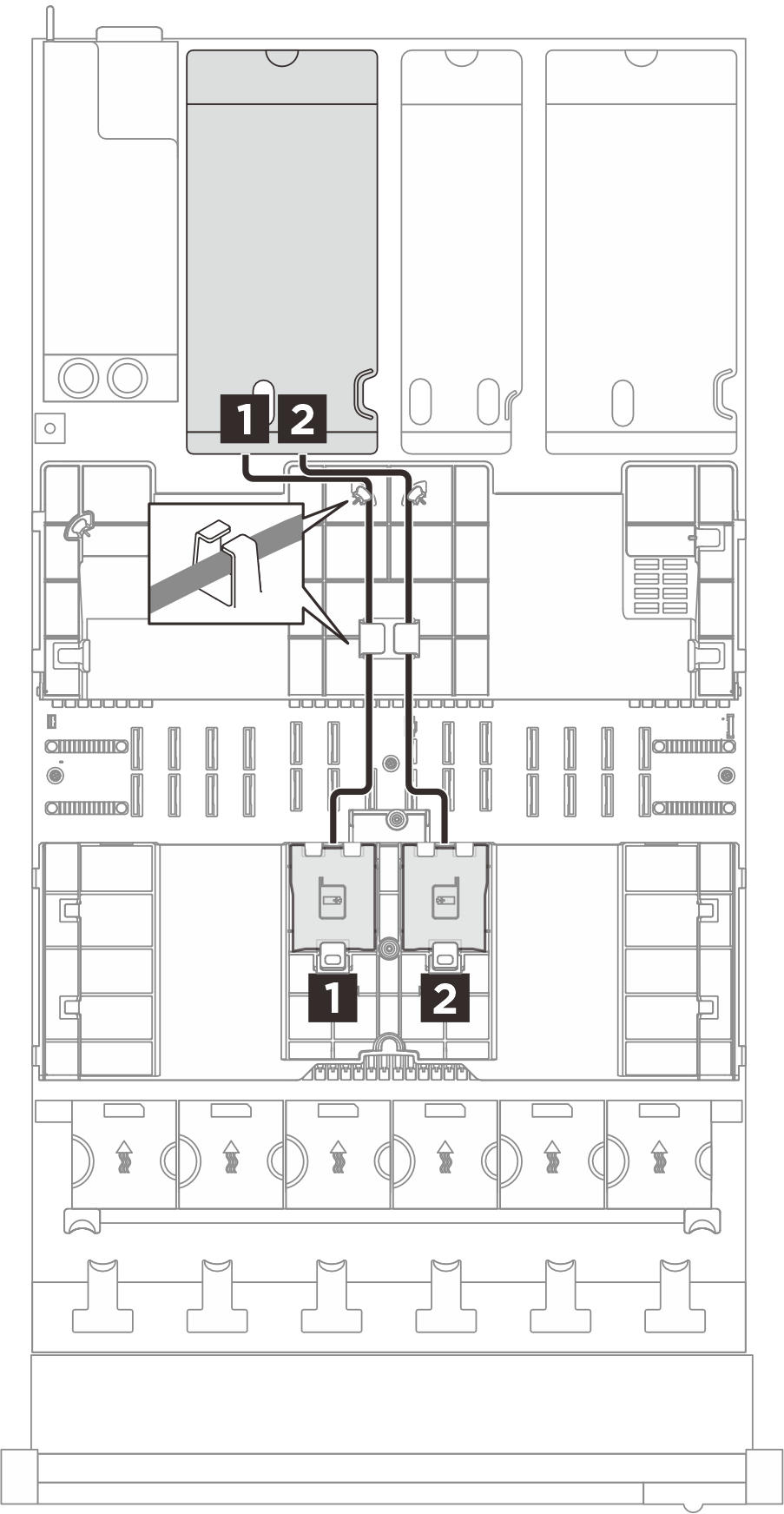

到转接件 A 的快速充电模块线缆布放到转接件 B 的快速充电模块线缆布放

Flash power module cable routing to riser A

Flash power module cable routing to riser B

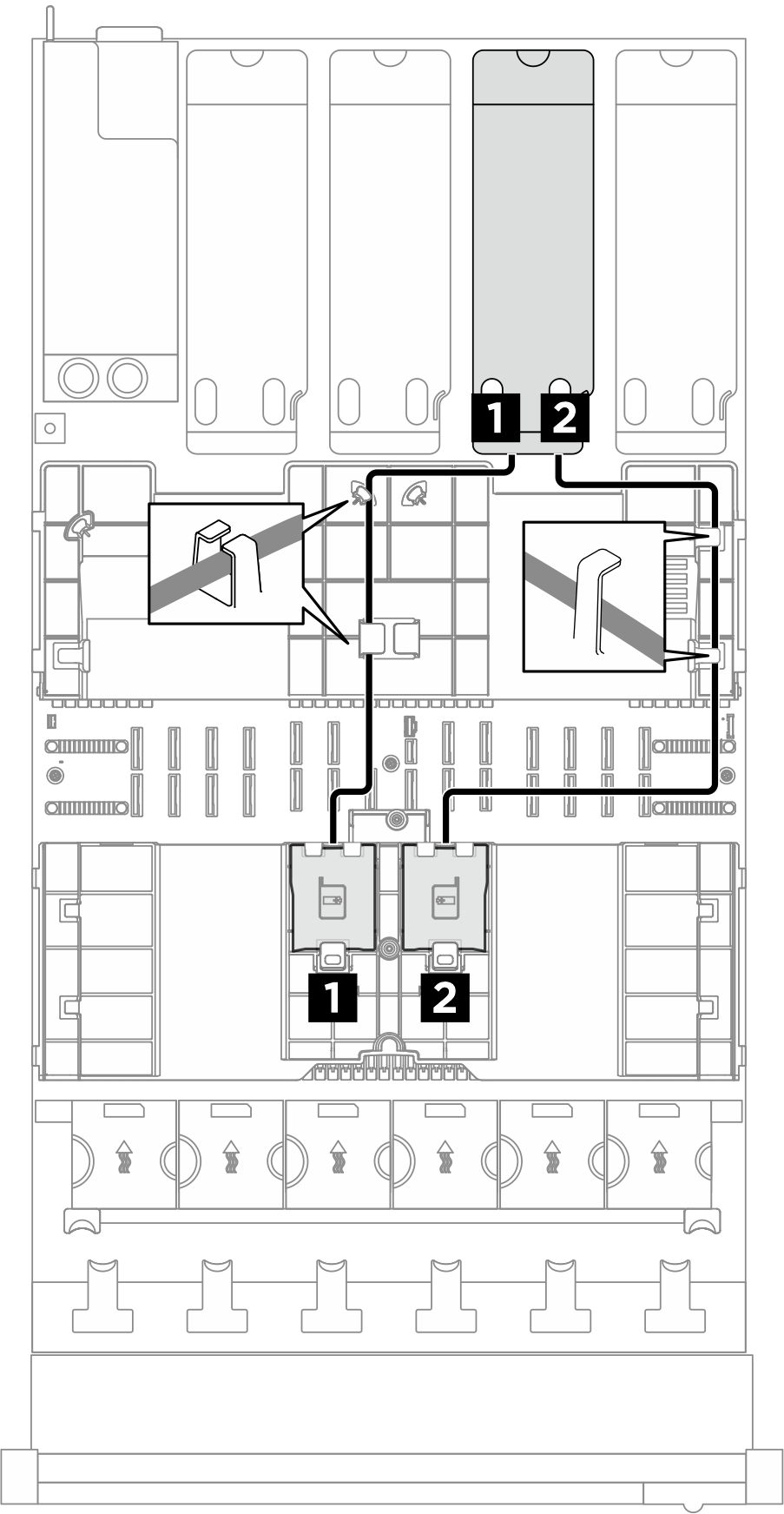

到转接件 C 的快速充电模块线缆布放到转接件 D 的快速充电模块线缆布放

Flash power module cable routing to riser C

Flash power module cable routing to riser D
从到线缆
1 快速充电模块1 安装在 PCIe 转接件上的 RAID 适配器
  • Gen 4：2x4p 转 1x9p（680 毫米）
  • Gen 3：1x8p 转 1x8p（680 毫米）
2 快速充电模块2 安装在 PCIe 转接件上的 RAID 适配器
  • Gen 4：2x4p 转 1x9p（680 毫米）
  • Gen 3：1x8p 转 1x8p（680 毫米）
