Disposición de cables del módulo de alimentación flash
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de los cables para los módulos de alimentación flash.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.
Elija el plan de disposición de acuerdo con el modelo de servidor.
Disposición de cables del módulo de alimentación flash (tres expansiones)

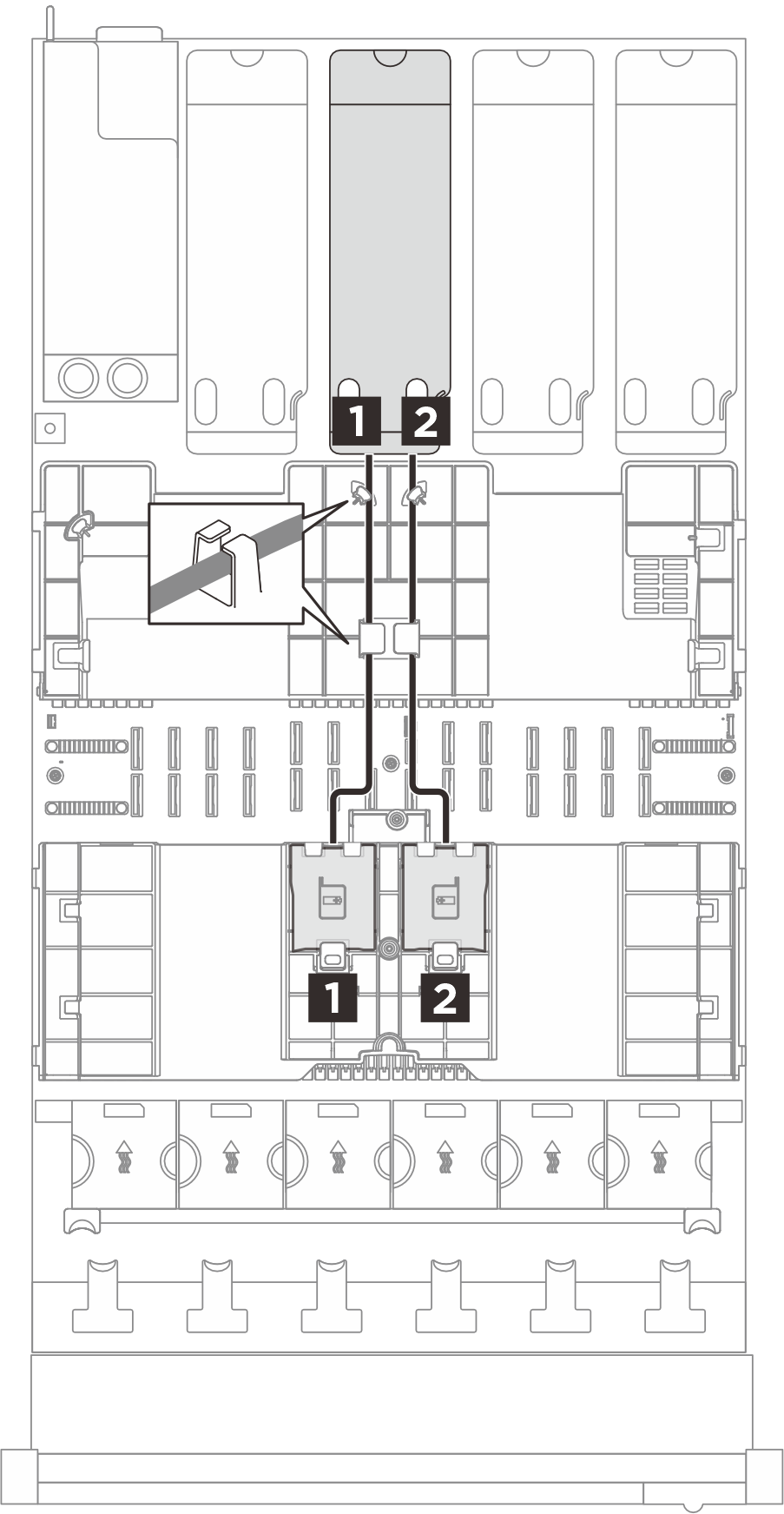

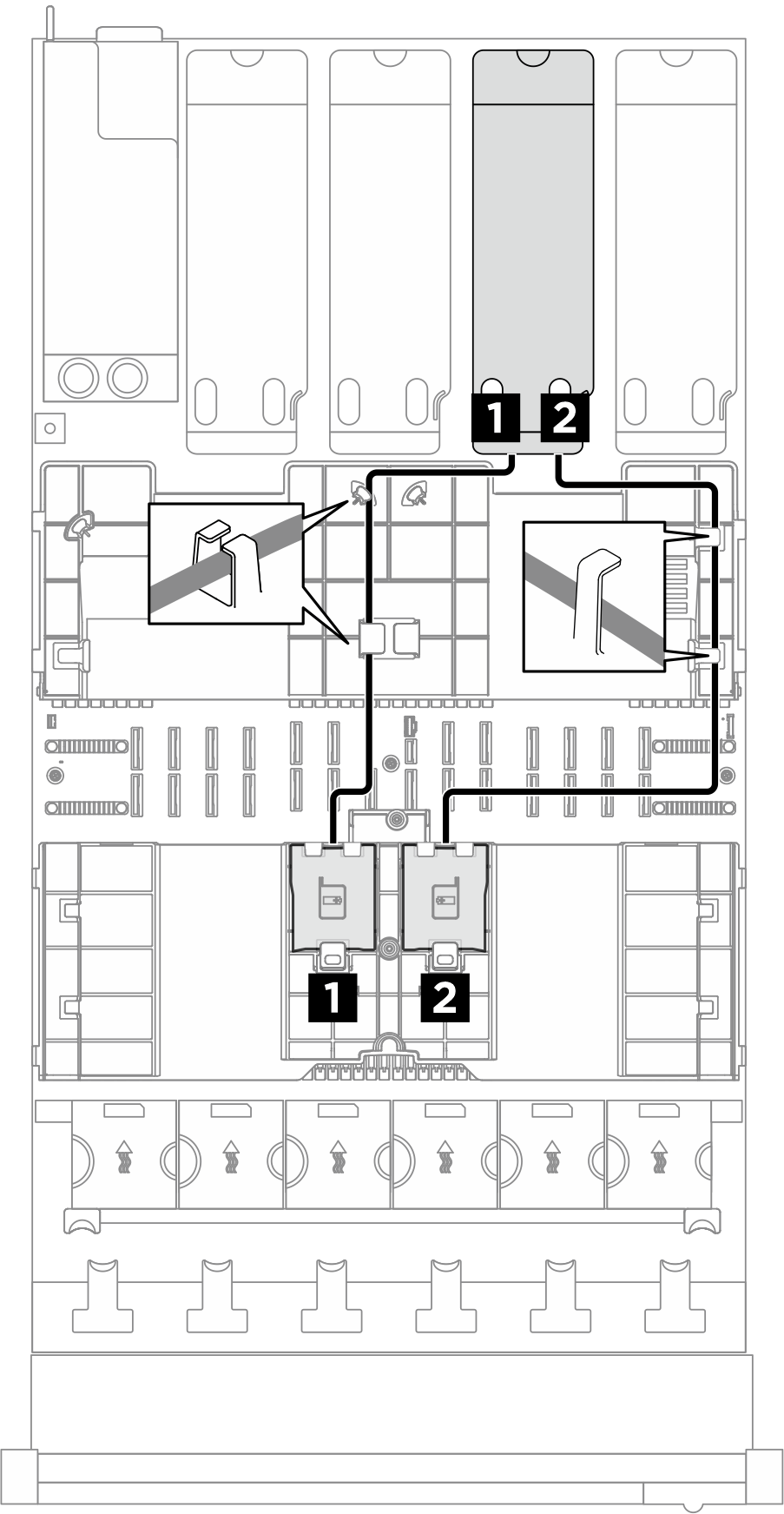

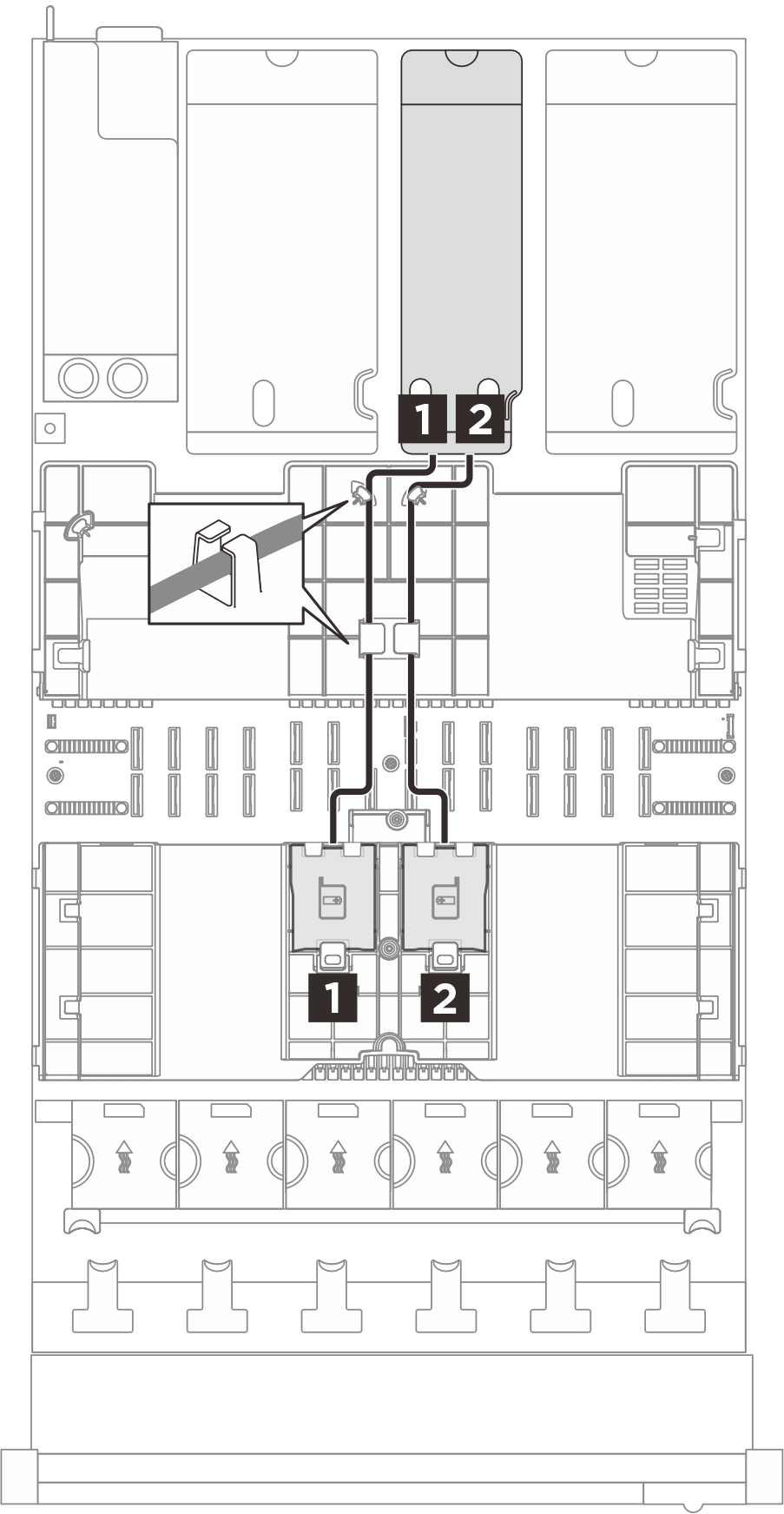

| Disposición de cables del módulo de alimentación flash a la expansión 3 | Disposición de cables del módulo de alimentación flash a la expansión 2 | Disposición de cables del módulo de alimentación flash a la expansión 1 |
|---|---|---|
 |  |  |
| Desde | Hasta | Cable |
|---|---|---|
| 1 Módulo de alimentación flash | 1 Adaptador RAID instalado en la expansión PCIe |
|
| 2 Módulo de alimentación flash | 2 Adaptador RAID instalado en la expansión PCIe |
|
Disposición de cables del módulo de alimentación flash (cuatro expansiones)

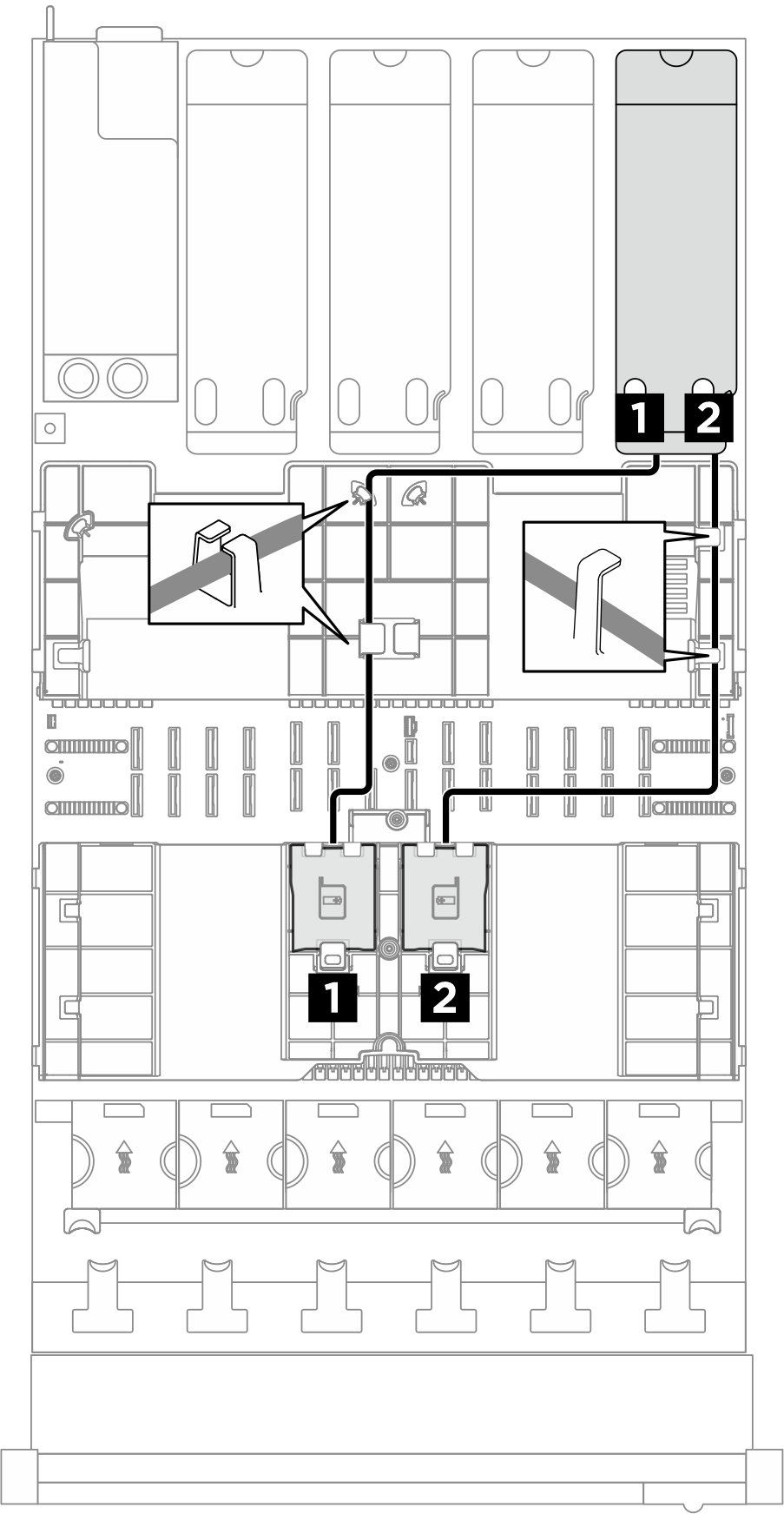

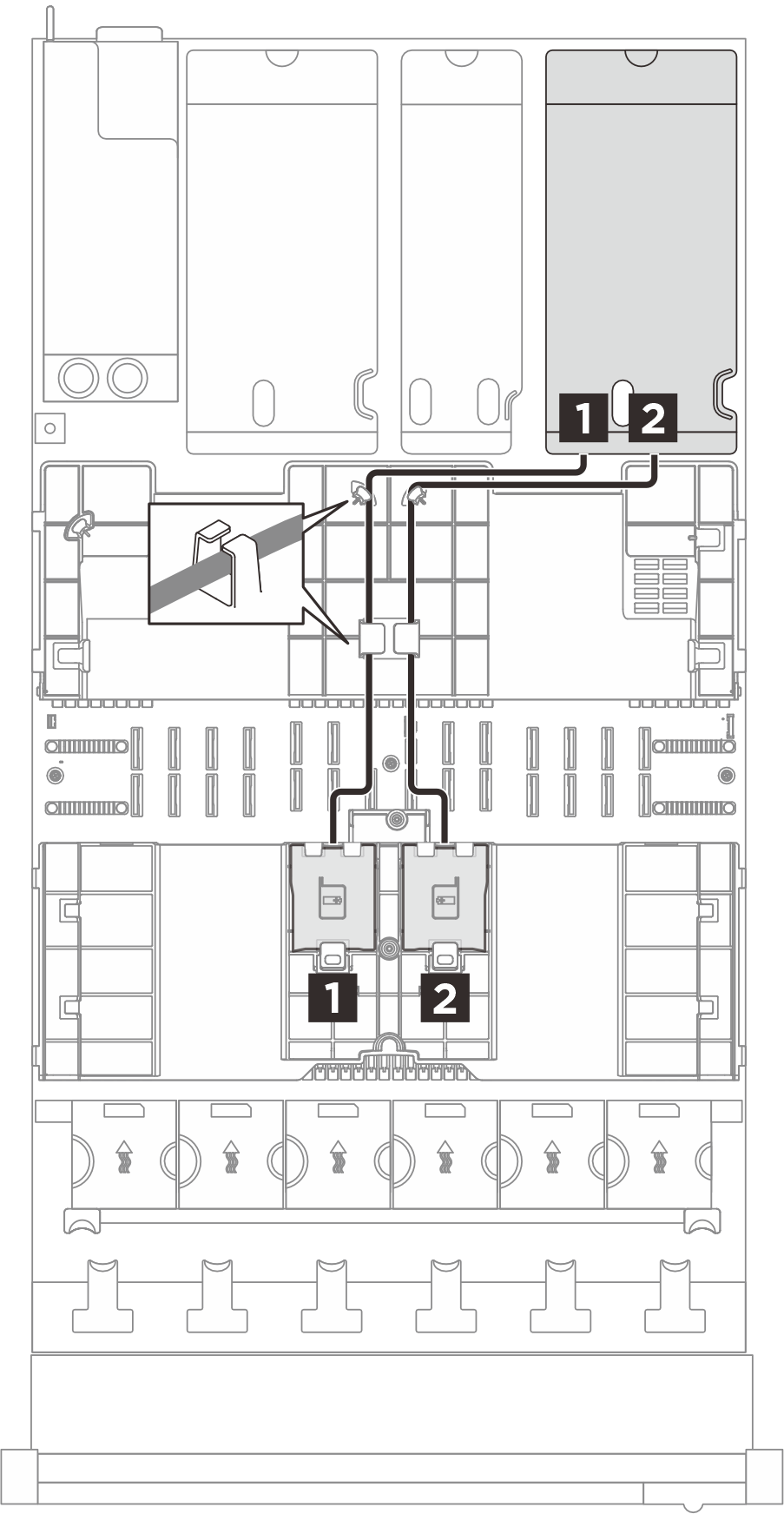

| Disposición de cables del módulo de alimentación flash a la expansión A | Disposición de cables del módulo de alimentación flash a la expansión B |
|---|---|
 |  |

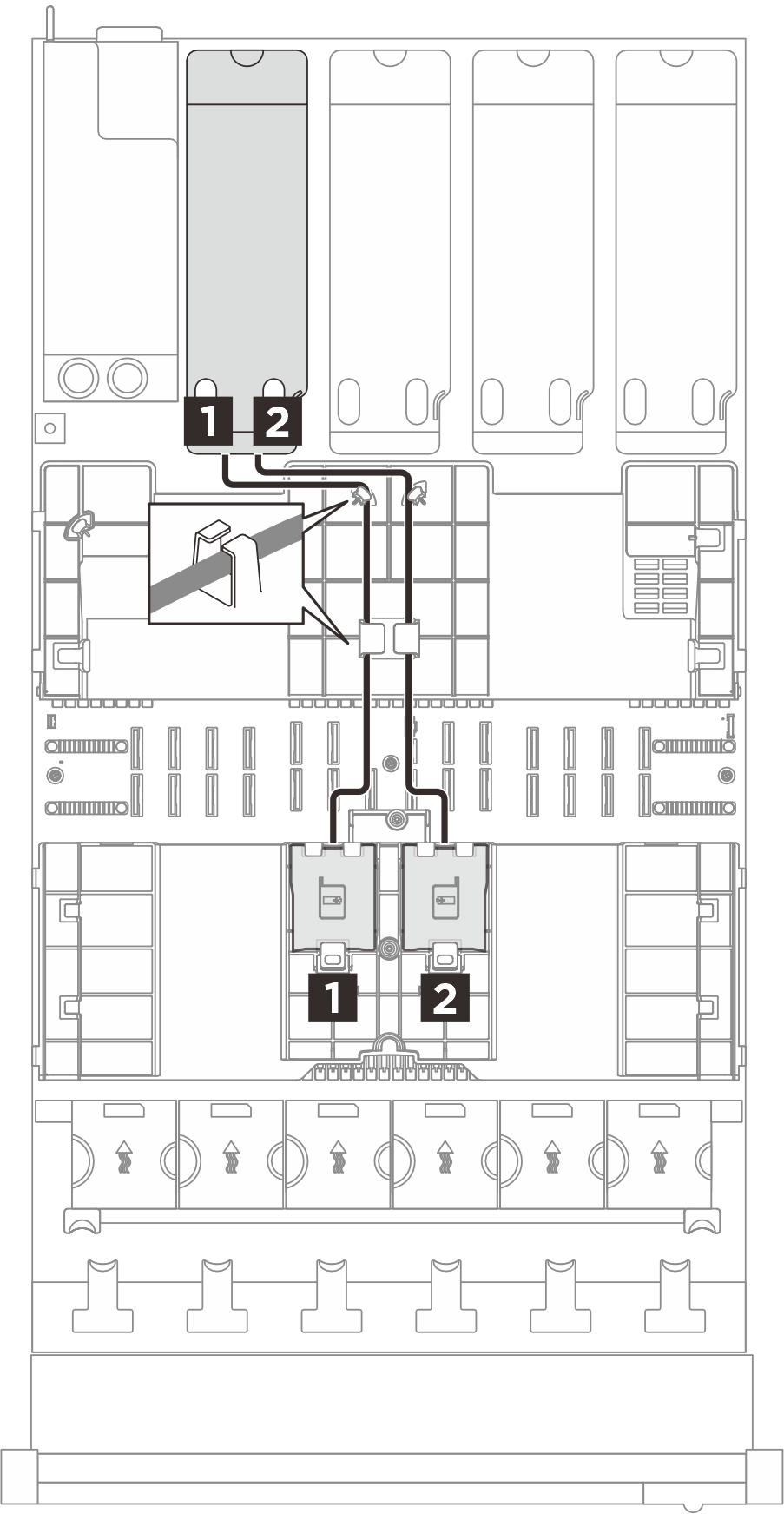

| Disposición de cables del módulo de alimentación flash a la expansión C | Disposición de cables del módulo de alimentación flash a la expansión D |
 |  |
| Desde | Hasta | Cable |
|---|---|---|
| 1 Módulo de alimentación flash | 1 Adaptador RAID instalado en la expansión PCIe |
|
| 2 Módulo de alimentación flash | 2 Adaptador RAID instalado en la expansión PCIe |
|
