フラッシュ電源モジュールのケーブル配線

フラッシュ電源モジュールのケーブル配線の方法については、このセクションの手順に従ってください。

注

  • コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n

  • ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。

  • ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

サーバー・モデルに応じて配線計画を選択します。

フラッシュ電源モジュールのケーブル配線 (ライザー 3 個)​

フラッシュ電源モジュールからライザー 3 へのケーブル配線フラッシュ電源モジュールからライザー 2 へのケーブル配線フラッシュ電源モジュールからライザー 1 へのケーブル配線

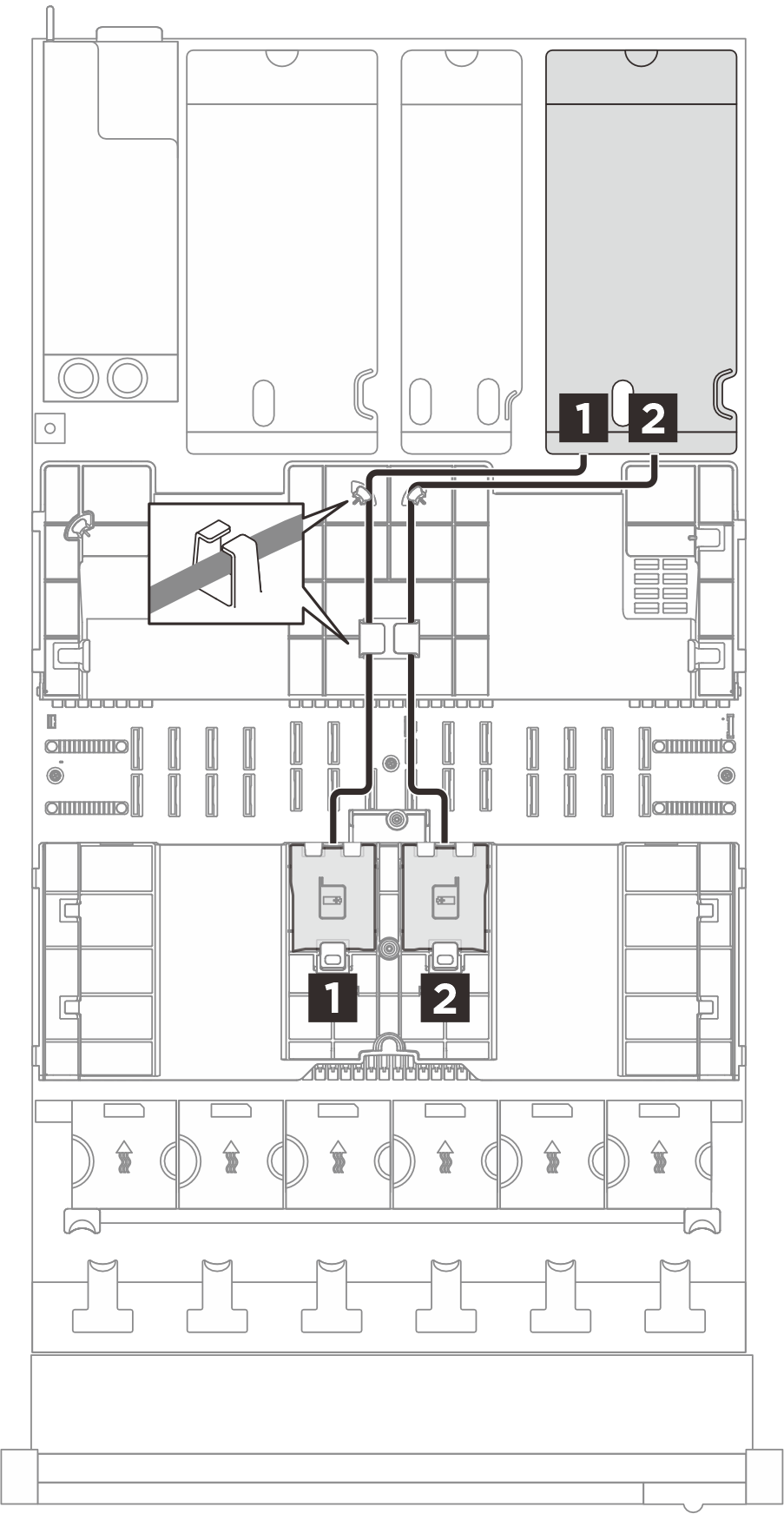

Flash power module cable routing to riser 3

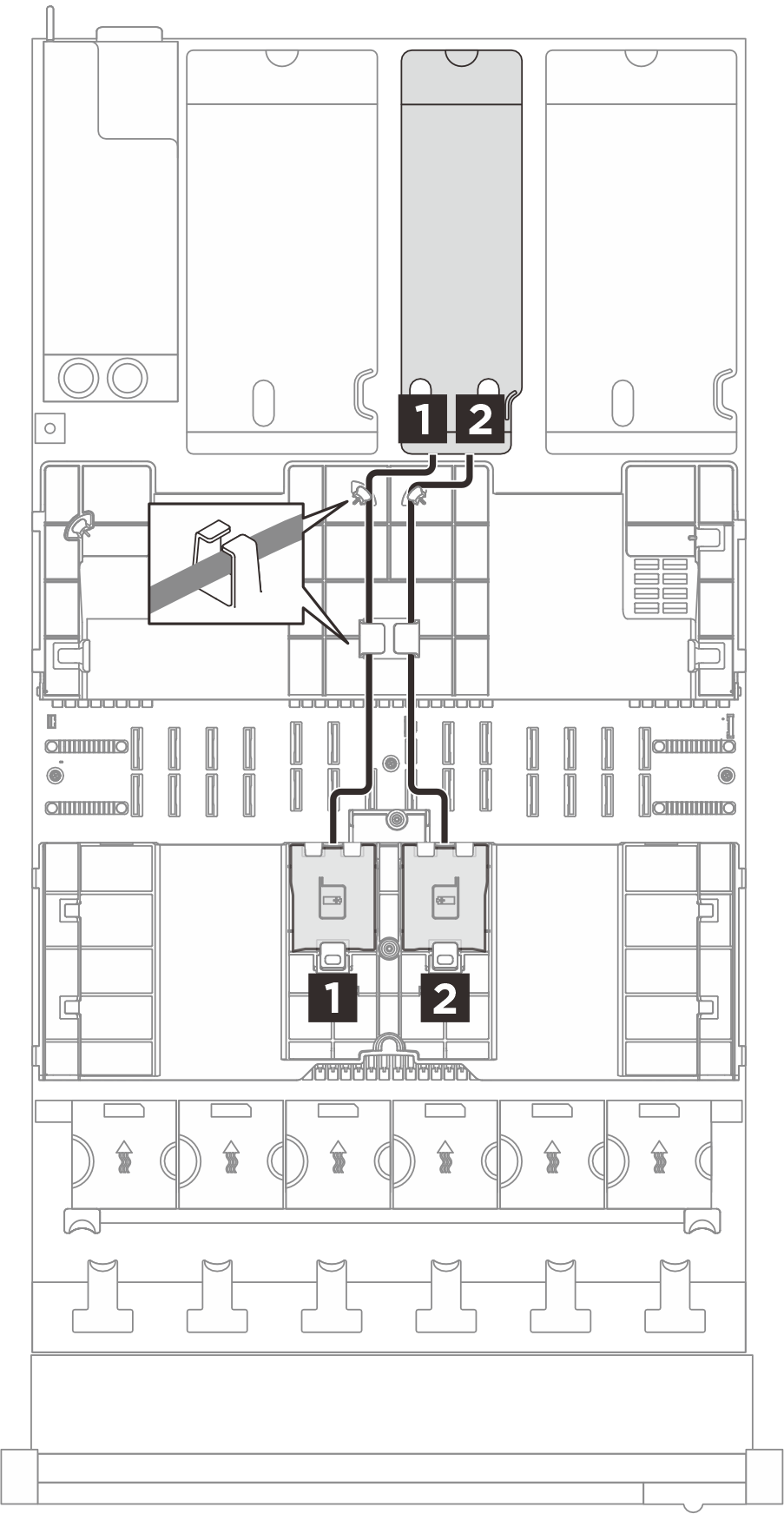

Flash power module cable routing to riser 2

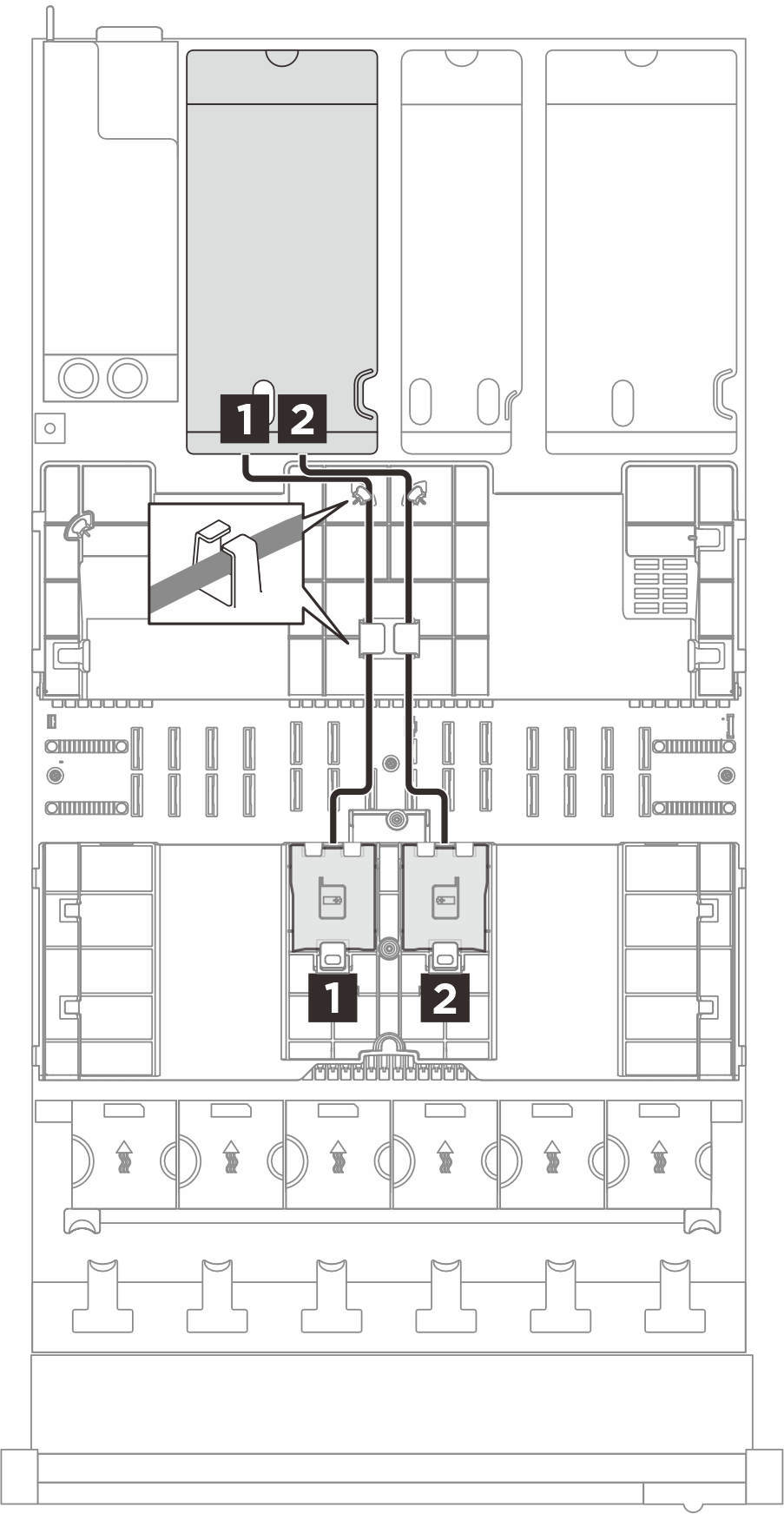

Flash power module cable routing to riser 1
始点終点ケーブル
1 フラッシュ電源モジュール1 PCIe ライザーに取り付けられた RAID アダプター
  • Gen 4: 2x4p - 1x9p (680 mm)
  • Gen 3: 1x8p - 1x8p (680 mm)
2 フラッシュ電源モジュール2 PCIe ライザーに取り付けられた RAID アダプター
  • Gen 4: 2x4p - 1x9p (680 mm)
  • Gen 3: 1x8p - 1x8p (680 mm)

フラッシュ電源モジュールのケーブル配線 (ライザー 4 個)​

フラッシュ電源モジュールからライザー A へのケーブル配線フラッシュ電源モジュールからライザー B へのケーブル配線

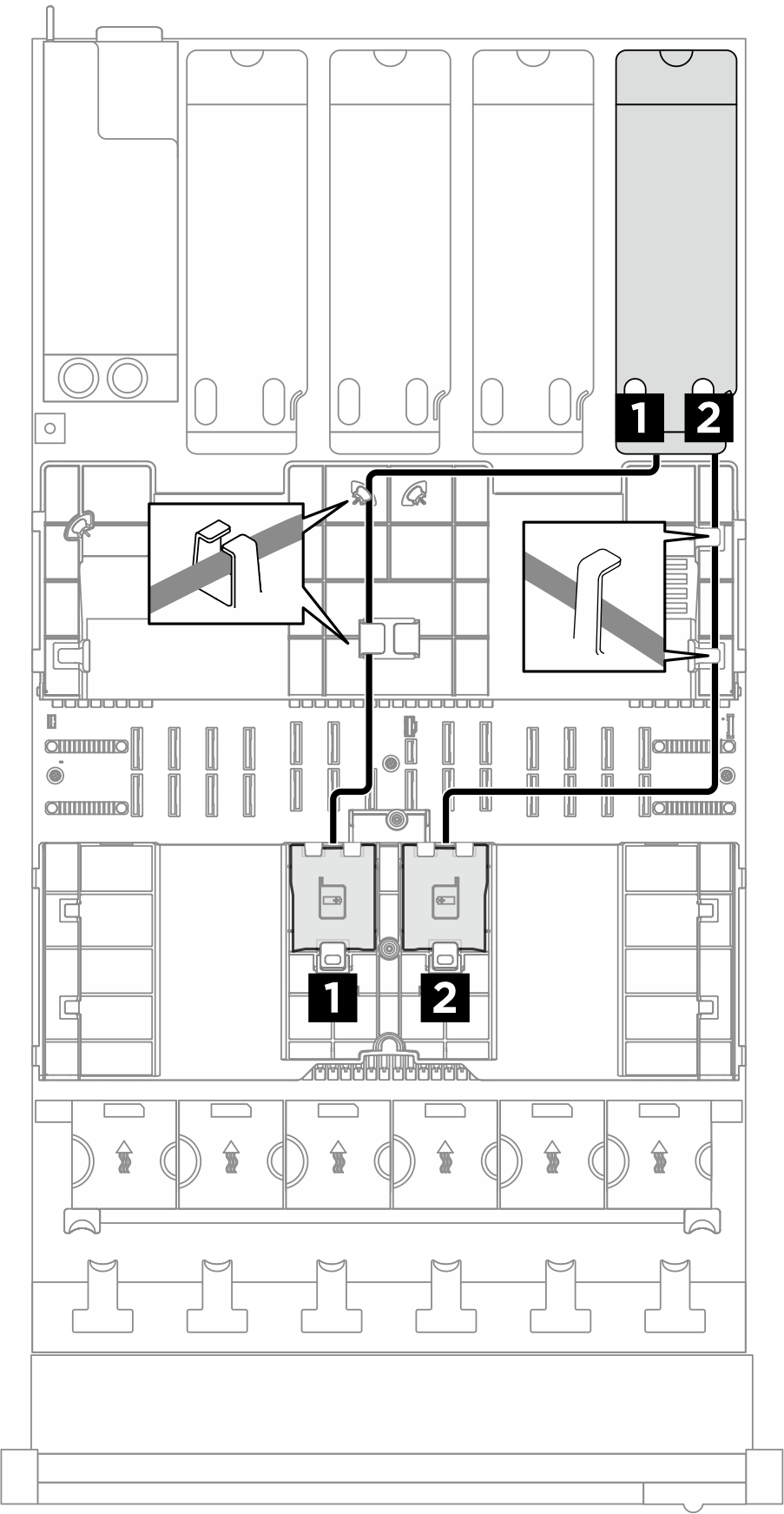

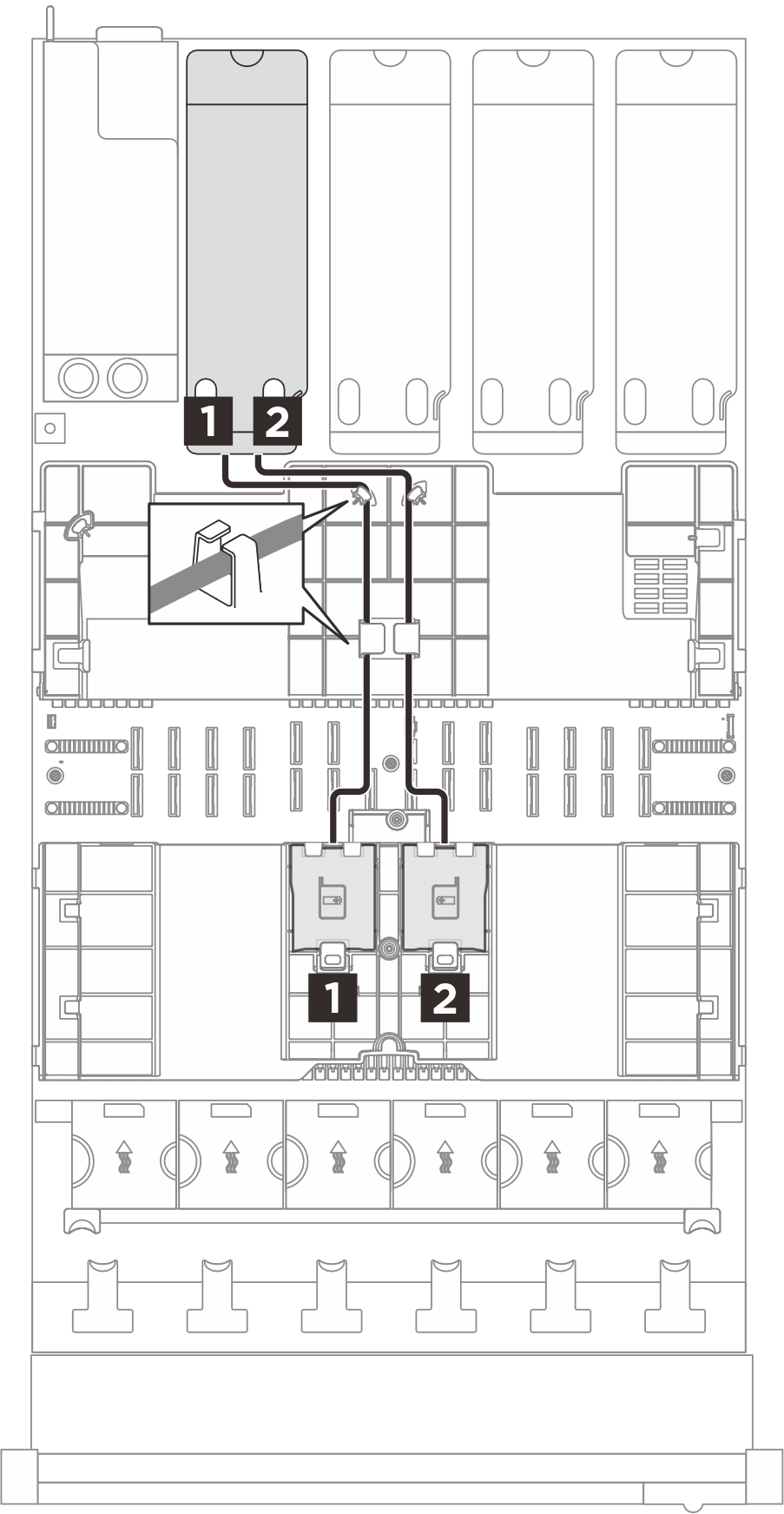

Flash power module cable routing to riser A

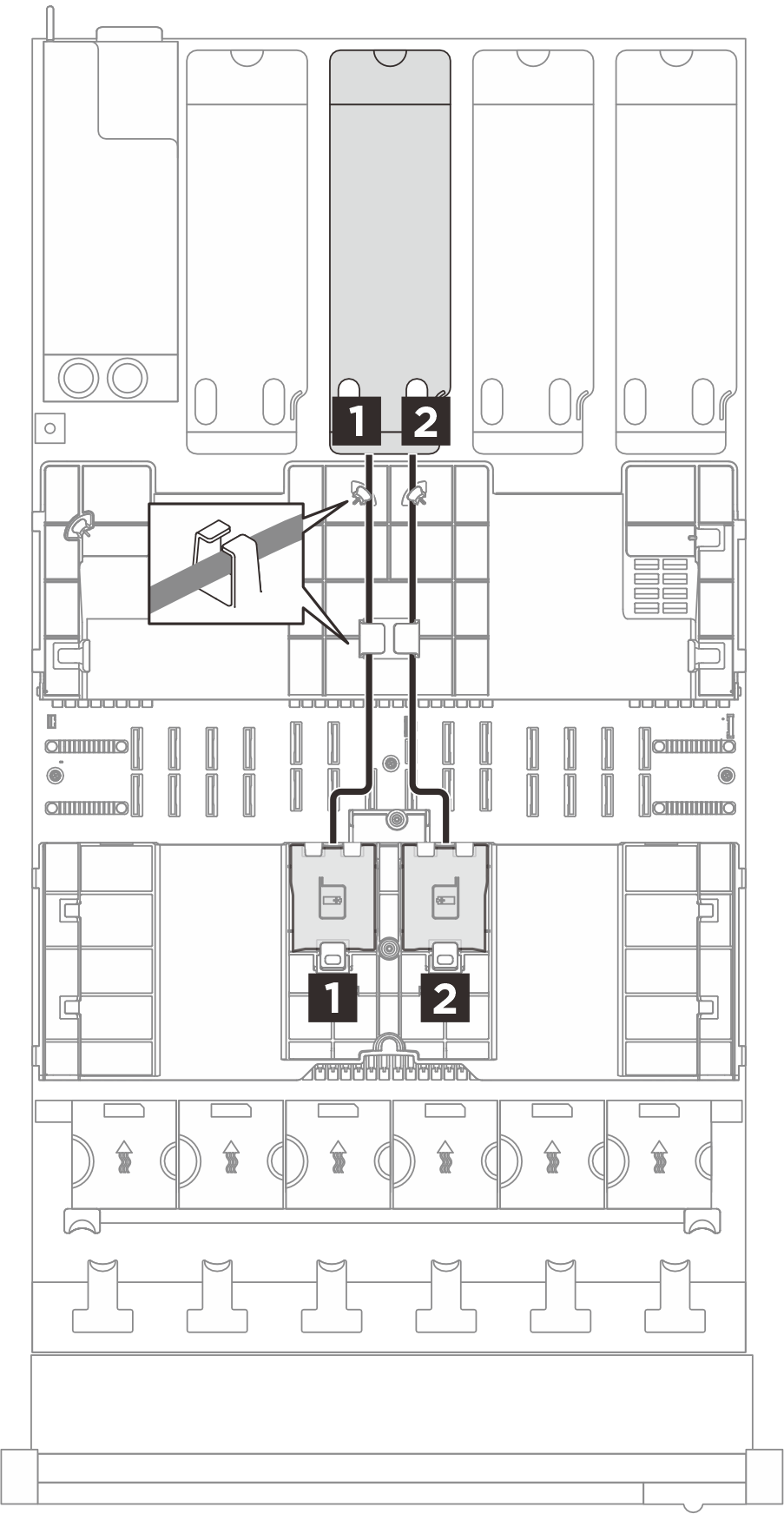

Flash power module cable routing to riser B
フラッシュ電源モジュールからライザー C へのケーブル配線フラッシュ電源モジュールからライザー D へのケーブル配線

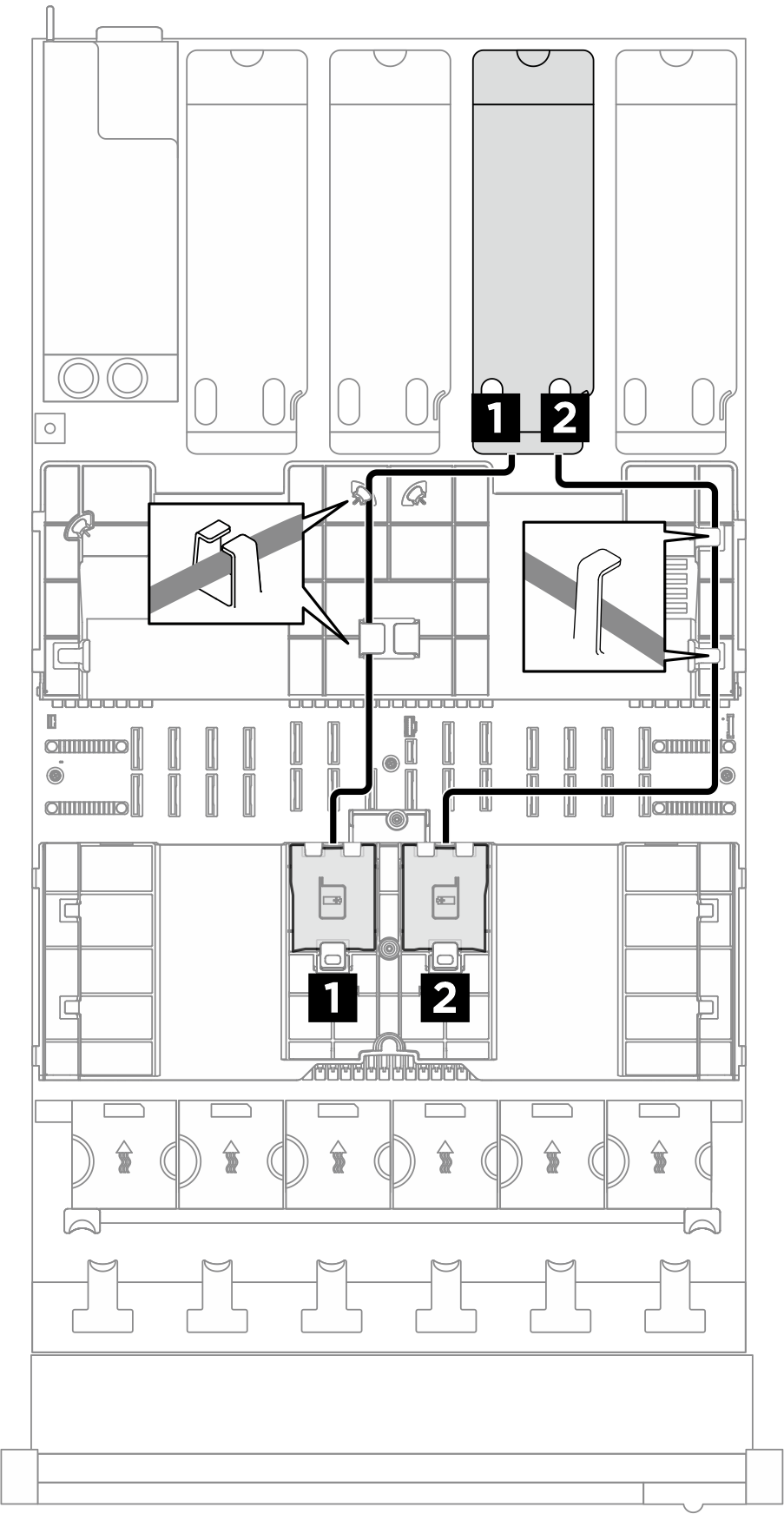

Flash power module cable routing to riser C

Flash power module cable routing to riser D
始点終点ケーブル
1 フラッシュ電源モジュール1 PCIe ライザーに取り付けられた RAID アダプター
  • Gen 4: 2x4p - 1x9p (680 mm)
  • Gen 3: 1x8p - 1x8p (680 mm)
2 フラッシュ電源モジュール2 PCIe ライザーに取り付けられた RAID アダプター
  • Gen 4: 2x4p - 1x9p (680 mm)
  • Gen 3: 1x8p - 1x8p (680 mm)
