分電盤のケーブル配線
分電盤のケーブル配線方法については、このセクションの説明に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

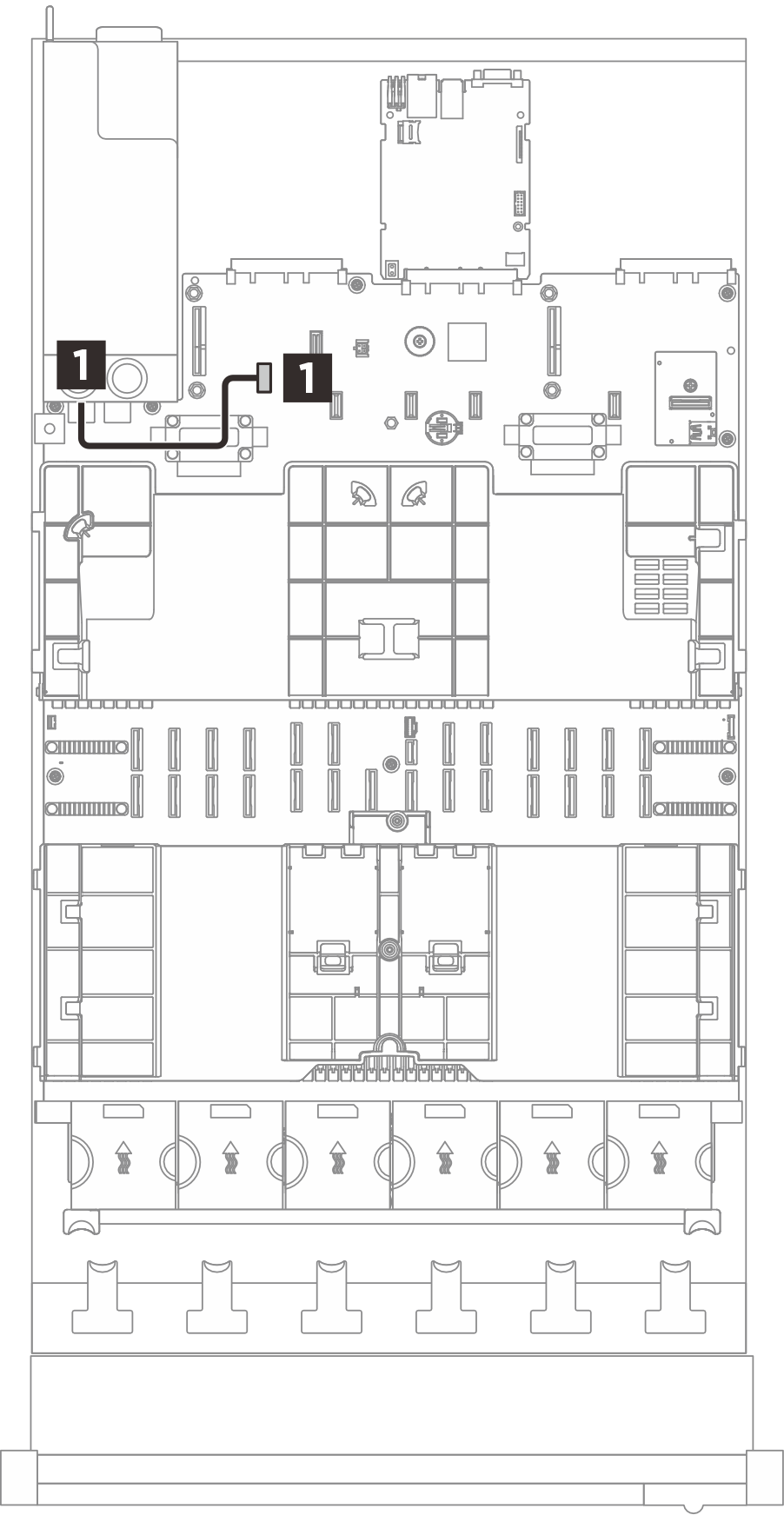

図 1. 分電盤のケーブル配線
| 始点 | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1 PDB 側波帯 | 1 側波帯電源 | 2x15p - 2x15p (210 mm) |
