内部 M.2 ブート・アダプターのケーブル配線
内部 M.2 ブート・アダプターのケーブル配線の方法については、このセクションの手順に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

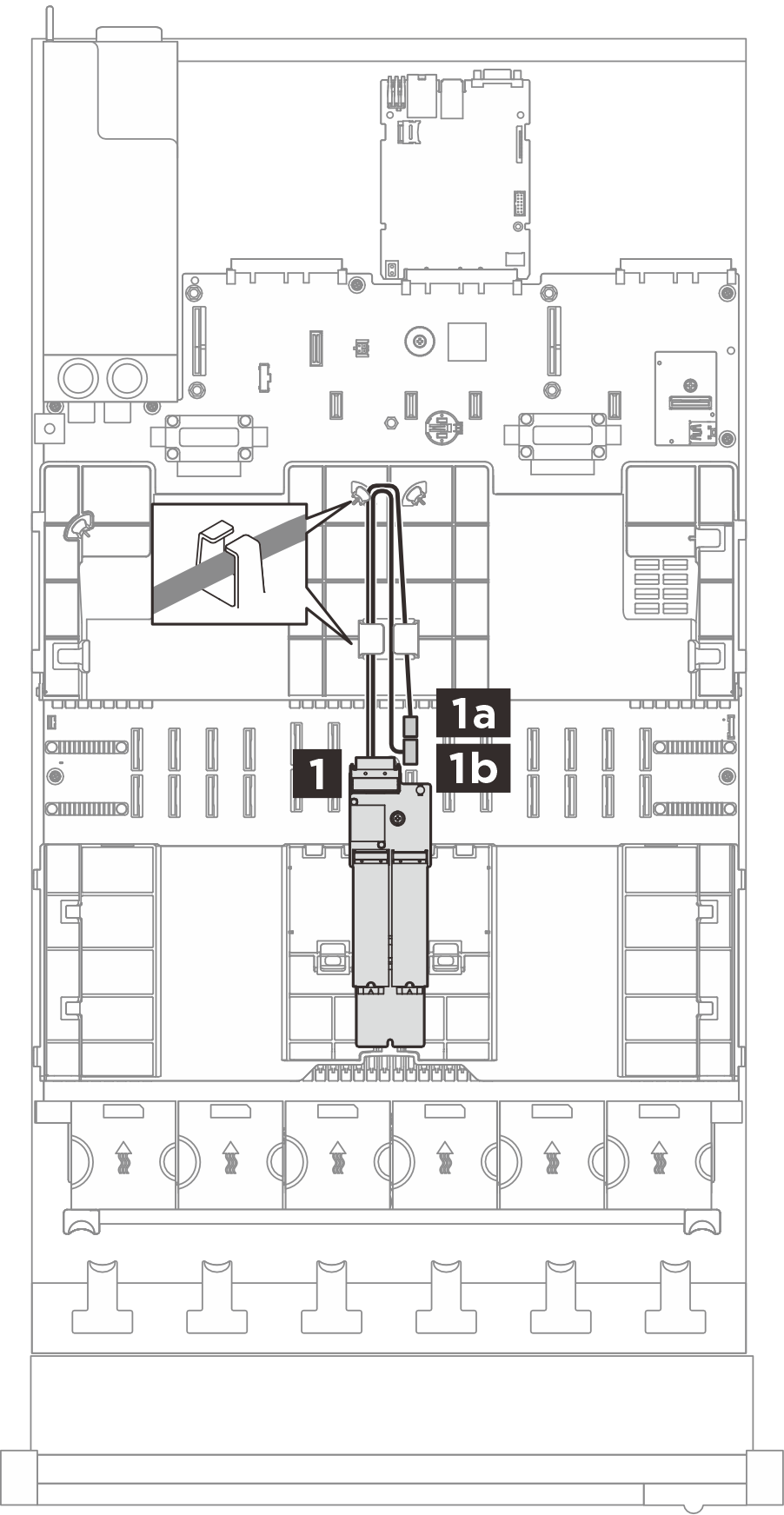

図 1. 内部 M.2 ブート・アダプターのケーブル配線
| 始点 (M.2 ブート・アダプター) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1 M.2 電源および信号 | 1a M.2 電源 | MCIO x4+2x10p - ULP 82p (300/300 mm) |
1b M.2 信号 |
