内部 M.2 引导适配器线缆布放
按照本节中的说明了解如何为内部 M.2 引导适配器进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

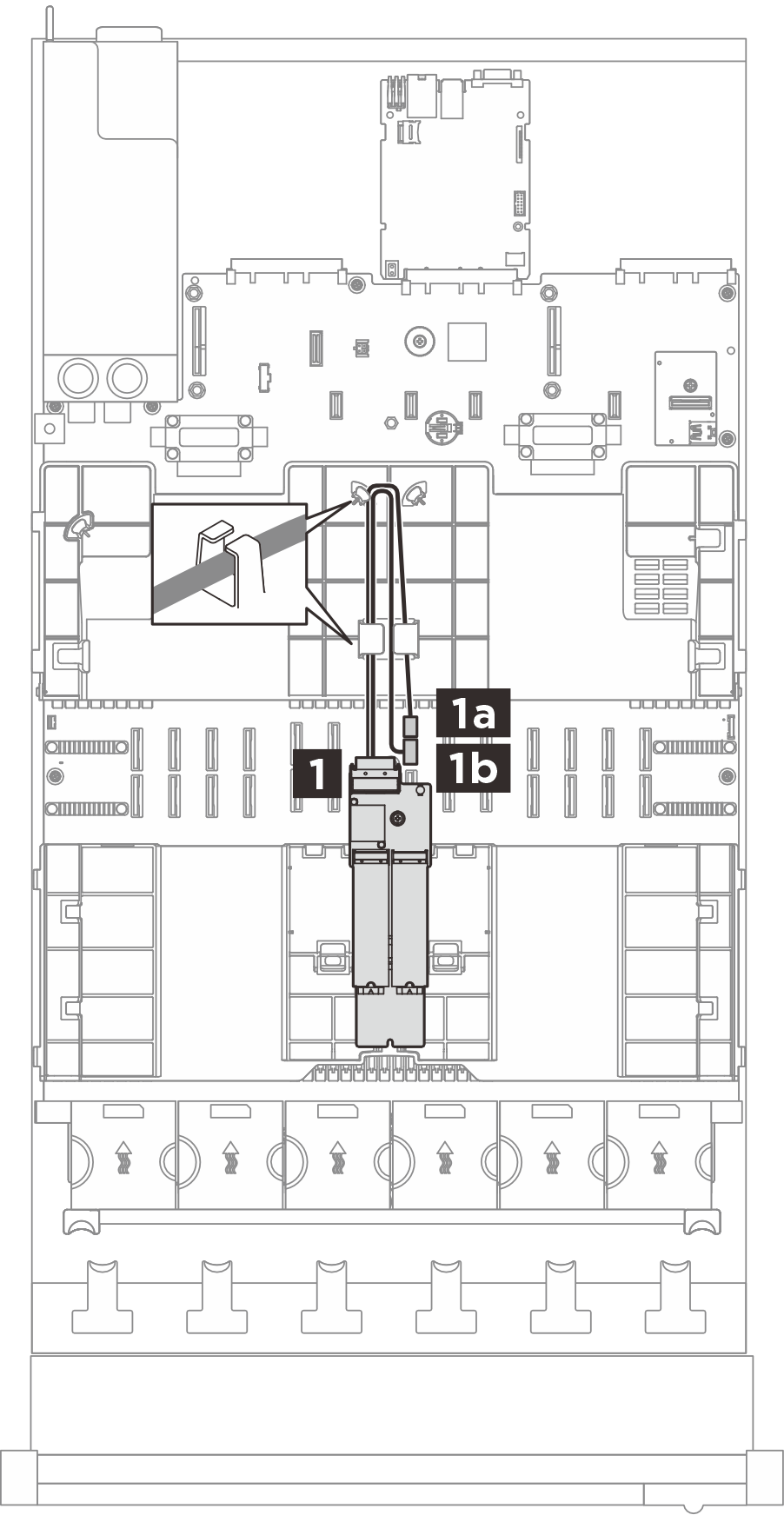

图 1. 内部 M.2 引导适配器的线缆布放
| 从（M.2 引导适配器） | 到（主板组合件） | 线缆 |
|---|---|---|
1 M.2 电源和信号接口 | 1a M.2 电源接口 | MCIO x4+2x10p 转 ULP 82p（300/300 毫米） |
1b M.2 信号接口 |
