Прокладка кабелей для внутреннего адаптера загрузки M.2
В этом разделе приведены инструкции по прокладке кабелей для внутреннего адаптера загрузки M.2.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

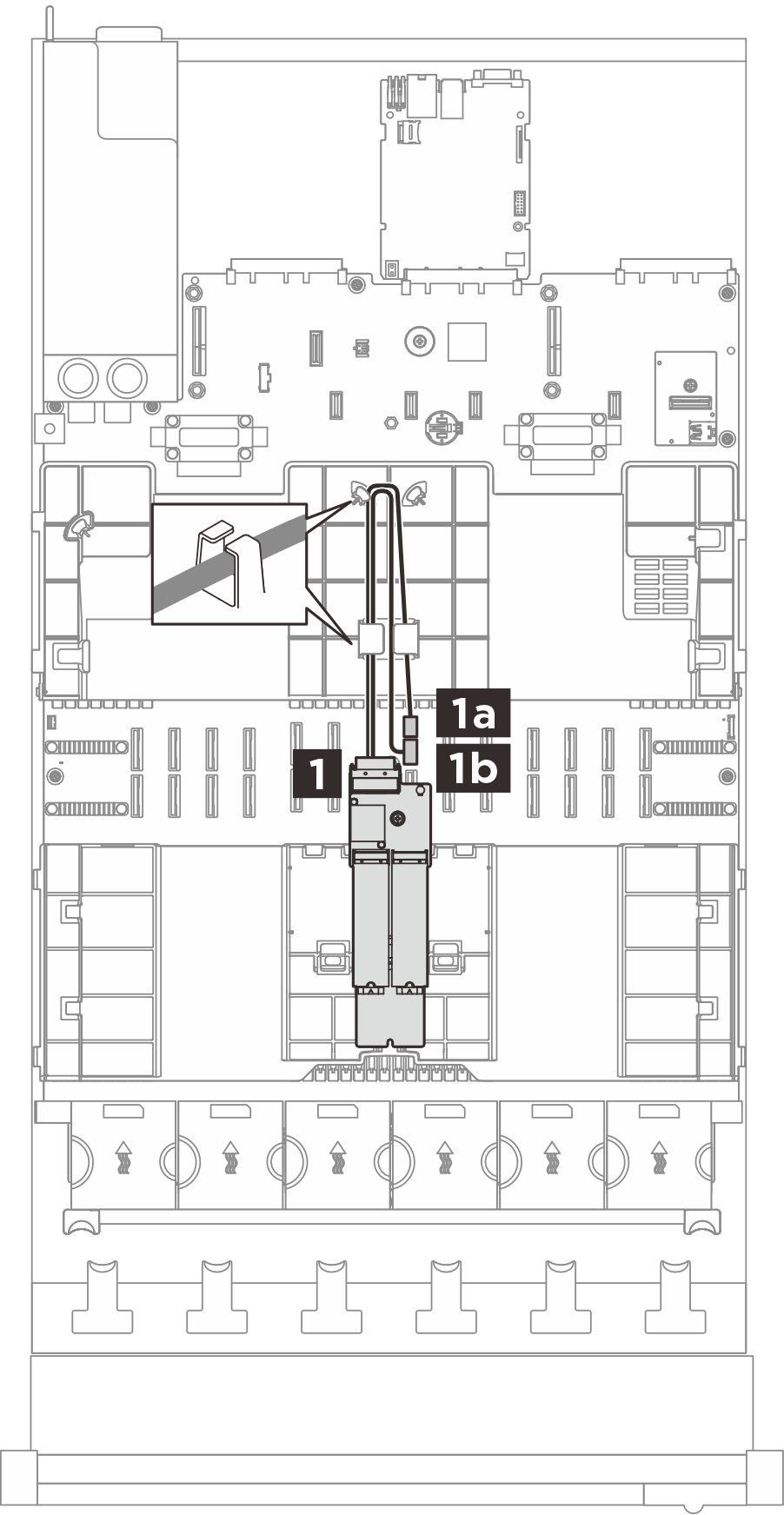

Рис. 1. Прокладка кабелей для внутреннего адаптера загрузки M.2
| От (адаптер загрузки M.2) | К (блок материнской платы) | Кабель |
|---|---|---|
1 Кабель питания и сигнальный кабель M.2 | 1a Кабель питания M.2 | MCIO x4+2x10p — ULP 82p (300/300 мм) |
1b Сигнальный кабель M.2 |
