Прокладка кабелей для последовательного порта
В этом разделе приведены инструкции по прокладке кабелей для модуля последовательного порта.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

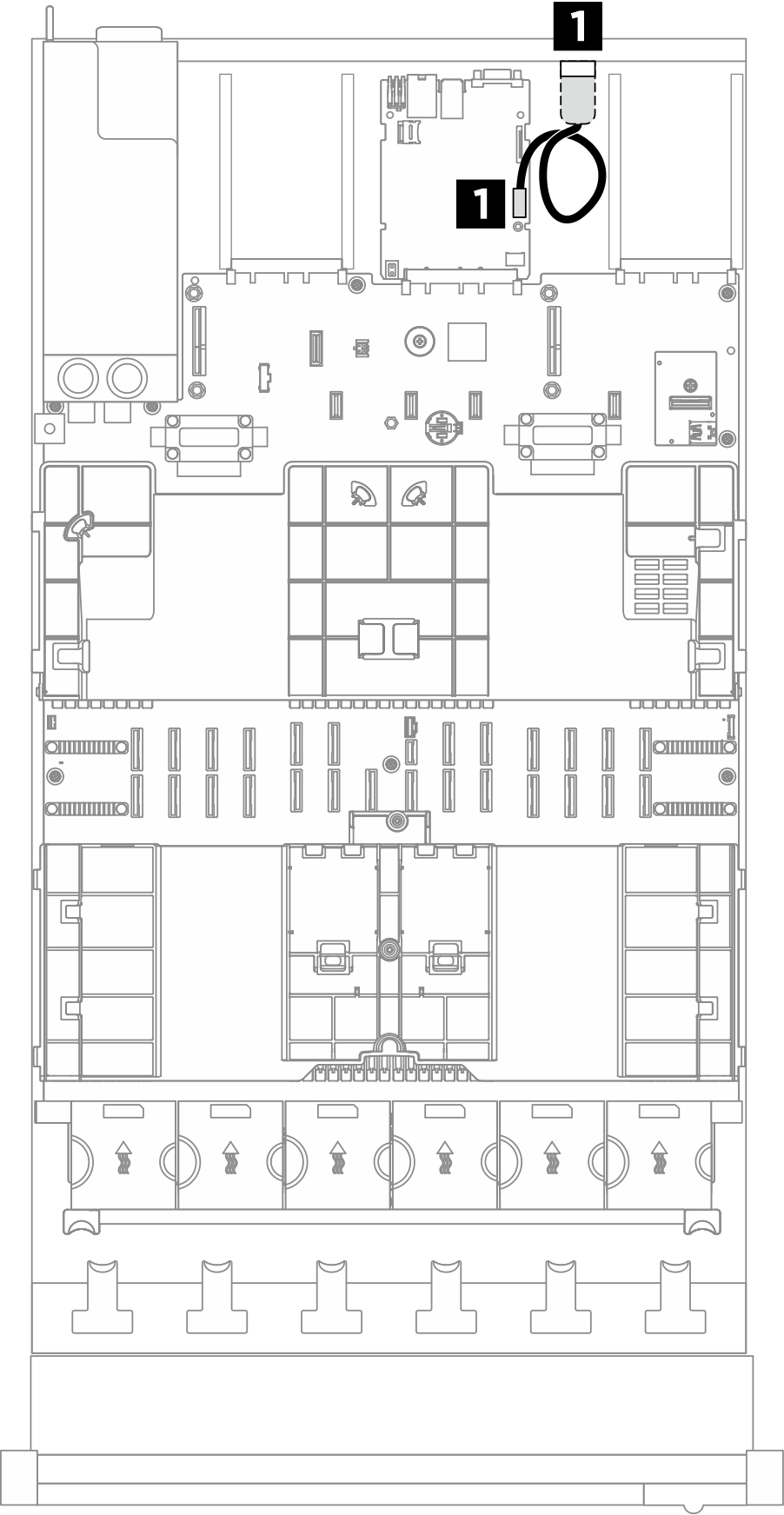

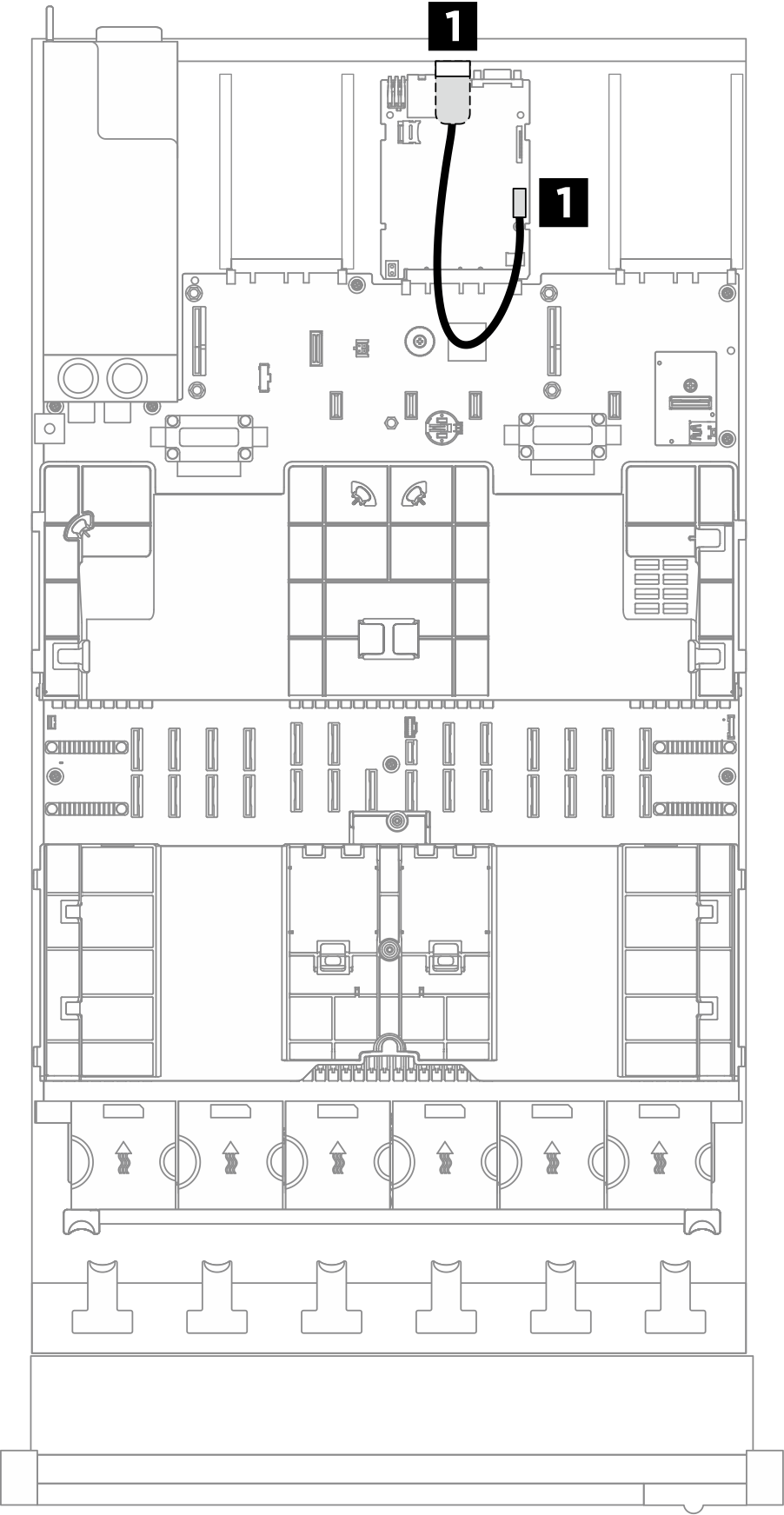

Рис. 1. Прокладка кабеля для модуля последовательного порта для модели сервера с тремя платами-адаптерами Riser PCIe  | Рис. 2. Прокладка кабеля для модуля последовательного порта для модели сервера с четырьмя платами-адаптерами Riser PCIe  |
| От (блок материнской платы) | К | Кабель |
|---|---|---|
| 1 Разъем последовательного порта | 1 Модуль последовательного порта | 2x6p — COM-порт (220 мм) |
